АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Интерпретация неисправностей

38C

38C-43

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

DF092

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЗУБЧАТЫЙ СИГНАЛЬНЫЙ ДИСК ПРАВОГО ЗАДНЕГО КОЛЕСА

УКАЗАНИЯ

Особенности:
Данная неисправность является признаком того, что некоторые магнитные
полюса зубчатого сигнального диска не распознаются датчиком.

Условия проведения диагностики для запомненной неисправности:
Неисправность определяется как присутствующая после проведения дорожного
испытания со скоростью > 60 км/ч.

Проверьте зазор в подшипнике ступицы.
Визуально проверьте состояние зубчатого сигнального диска датчика (отсутствие загрязнений, частиц
металла и т. д.) при необходимости очистите его сжатым воздухом.
При обнаружении значительного наслоения смазки на зубчатом сигнальном диске, обратитесь в
службу технической поддержки Techline.
Проверьте надежность крепления датчика скорости вращения колеса (правильность крепление
пружинными фиксаторами без значительного зазора).
Проверьте установочный зазор между датчиком и зубчатым сигнальным диском при повороте на один
оборот: 0,1 мм < зазор для заднего колеса < 1,2 мм.
Проверьте соответствие зубчатого сигнального диска (состояние, количество зубцов = 48), используя
специальную управляющую команду SC001 "Проверка зубьев сигнальных дисков".
Если количество зубьев не соответствует норме, замените ступицу колеса, выполненную заодно с
зубчатым сигнальным диском.

Если все в порядке, снова подключите ЭБУ и датчик скорости вращения колеса.

Удалите информацию о неисправности из памяти ЭБУ.
Выйдите из режима диагностики, установите карточку в считывающем устройстве в 1-е фиксированное
положение и проведите дорожное испытание.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите информацию о неисправности из памяти ЭБУ.
Проведите дорожное испытание, а затем повторную проверку при помощи
диагностического прибора.

ESP 8.0.X84 3.0

НОВШЕСТВА ПО КУЗОВУ

Правила техники безопасности

02B

02B-15

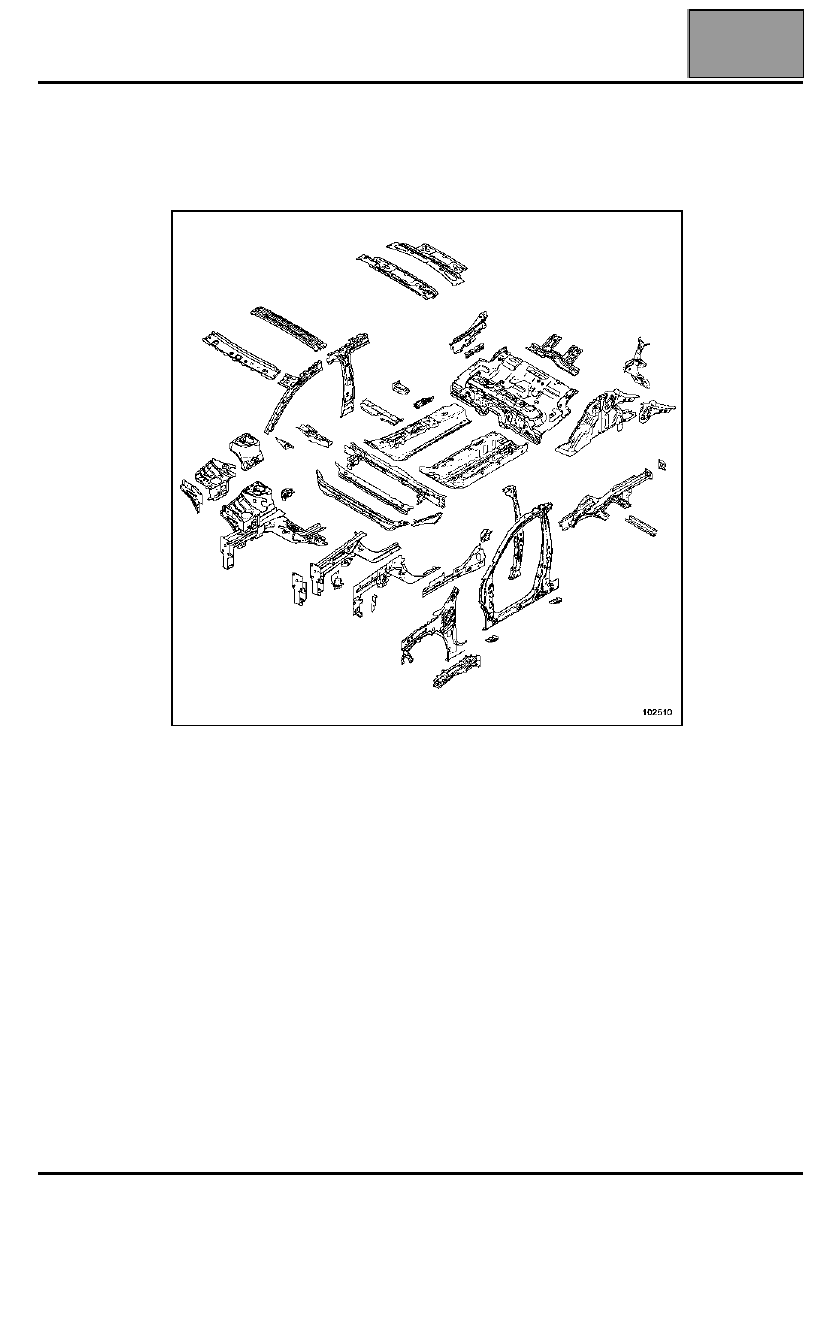

КАРКАС КУЗОВА

СХЕМА-ИЛЛЮСТРАЦИЯ ДЕТАЛЕЙ ИЗ СТАЛИ С ОЧЕНЬ ВЫСОКИМ
ПРЕДЕЛОМ ТЕК УЧЕСТИ

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Интерпретация неисправностей

38C

38C-44

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

DF093

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ЗУБЧАТЫЙ СИГНАЛЬНЫЙ ДИСК ЛЕВОГО ЗАДНЕГО КОЛЕСА

УКАЗАНИЯ

Особенности:
Данная неисправность является признаком того, что некоторые магнитные
полюса зубчатого сигнального диска не распознаются датчиком.

Условия проведения диагностики для запомненной неисправности:
Неисправность определяется как присутствующая после проведения дорожного
испытания со скоростью > 60 км/ч.

Проверьте зазор в подшипнике ступицы.
Визуально проверьте состояние зубчатого сигнального диска датчика (отсутствие загрязнений, частиц
металла и т. д.) при необходимости очистите его сжатым воздухом.
При обнаружении значительного наслоения смазки на зубчатом сигнальном диске, обратитесь в
службу технической поддержки Techline.
Проверьте надежность крепления датчика скорости вращения колеса (правильность крепление
пружинными фиксаторами без значительного зазора).
Проверьте установочный зазор между датчиком и зубчатым сигнальным диском при повороте на один
оборот: 0,1 мм < зазор для заднего колеса < 1,2 мм.
Проверьте соответствие зубчатого сигнального диска (состояние, количество зубцов = 48), используя
специальную управляющую команду SC001 "Проверка зубьев сигнальных дисков".
Если количество зубьев не соответствует норме, замените ступицу колеса, выполненную заодно с
зубчатым сигнальным диском.

Если все в порядке, снова подключите ЭБУ и датчик скорости вращения колеса.

Удалите информацию о неисправности из памяти ЭБУ.
Выйдите из режима диагностики, установите карточку в считывающем устройстве в 1-е фиксированное
положение и проведите дорожное испытание.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите информацию о неисправности из памяти ЭБУ.
Проведите дорожное испытание, а затем повторную проверку при помощи
диагностического прибора.

ESP 8.0.X84 3.0

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Интерпретация неисправностей

38C

38C-45

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

DF097

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ПО МУЛЬТИПЛЕКСНОЙ СЕТИ НЕ ПЕРЕДАЕТСЯ ИНФОРМАЦИЯ
ОТ ЭБУ АКП.

УКАЗАНИЯ

Особенности:
Хотя и запомненная ЭБУ, данная неисправность не приводит к включению
сигнальных ламп, ни к выводу сообщения о неисправности, так как нет
неисправности АБС/ССТ. Выполните диагностику АКП с помощью прибора.

Примечание:
После устранения неисправности в системе АКП удалите информацию из
памяти ЭБУ АБС\ДСТ.

Информация от АКП передается на АБС/ССТ по мультиплексной сети через
блок защиты и коммутации.

Приоритет в обработке при накоплении неисправностей:
В первую очередь обработайте неисправности DF152 и DF153, если они
являются присутствующими или запомненными.

Условия проведения диагностики для запомненной неисправности:
Неисправность определяется как присутствующая после запуска двигателя.

С помощью диагностического прибора проверьте в окне "параметры", что параметр PR063 "Параметры
автомобиля" точно соответствуют проверяемому автомобилю.

Соответствует ли проверяемому автомобилю параметр PR063 "Параметры автомобиля"?

ДА

НЕТ

Убедитесь в надежном подключении разъема PEH голубого цвета к блоку
защиты и коммутации.

Выполните тест мультиплексной сети.

Если неисправность сохраняется, выполните диагностику АКП и произведите
необходимый ремонт.

Если неисправность сохраняется, обратитесь в службу технической поддержки
Techline.

Подайте команду VP004 "Параметры автомобиля" для программирования
соответствующего типу автомобиля варианта.

Удалите информацию о неисправности из памяти ЭБУ.

Выйдите из режима диагностики, выключите зажигание и повторите проверку с
использованием диагностического прибора.

Если неисправность сохраняется, обратитесь в службу технической поддержки
Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите информацию о неисправности из памяти ЭБУ.
Проведите дорожное испытание, а затем повторную проверку при помощи
диагностического прибора.
