АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Назначение контактов ЭБУ

38C

38C-11

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

Нумерация контактов вилочной части разъема ЭБУ ССТ

ESP 8.0.X84 3.0

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Замена элементов системы

38C

38C-12

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

Диагностика - Замена элементов системы

ЗАМЕНА ЭБУ

При замене ЭБУ действуйте следующим образом:
– выключите зажигание,
– замените ЭБУ (см. Руководство по ремонту 364 или 370, 38C, Антиблокировочная система

тормозов),

– введите номер ИНА автомобиля с помощью команды VP001,
– настройте индекс измерения скорости с помощью команды VP007,
– настройте параметры автомобиля при помощи команды VP004,

– разрешите или запретите автоматическое включение стоп-сигнала (в зависимости от

законодательства стран) с помощью команд VP021 или VP022,

– введите дату последнего проведение работ с помощью команды VP006,
– выполните дорожное испытание, после чего считайте неисправности для подтверждения

работоспособности системы.

ЗАМЕНА КОМБИНИРОВАННОГО ДАТЧИКА

При замене комбинированного датчика необходимо обязательно удалить настройки датчиков ССТ с
помощью команды RZ003 (если она имеется).

Команда RZ003 "Программирование датчиков ССТ" имеется только в Vdiag 09 и 0A.

ВНИМАНИЕ!
Убедитесь в том, что выбранные варианты точно соответствуют определению автомобиля.

Примечание:
Используйте данную команду после каждого снятия и установки электроусилителя рулевого
управления и каждый раз после калибровки угла поворота рулевого колеса в меню
электроусилителя рулевого управления.

ESP 8.0.X84 3.0

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Конфигурации и программирование

38C

38C-13

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

Диагностика - Конфигурации и программирование

НАСТРОЙКА ПАРАМЕТРОВ

VP001:

Запись идентификационного номера автомобиля.
Данная команда позволяет вручную ввести VIN автомобиля в ЭБУ Эта команда
используется при каждой замене ЭБУ. Номер VIN (VF...) написан на
идентификационной табличке на стойке правой передней двери и выбит на кузове под
ветровым стеклом с левой стороны.

VP004:

Параметры автомобиля.
Данная команда позволяет ввести в конфигурацию модель двигателя, тип
тормозной системы и тип кузова.
Выберите команду VP004 на диагностическом приборе (проверьте, что выбранные
варианты точно соответствуют типу автомобиля).

VP006:

Запись даты последней операции в рамках послепродажного обслуживания.
Каждый раз при работах с ССТ необходимо ввести дату выполнения операции.
На диагностическом приборе выберите команду VP006.
Введите дату с помощью клавиатуры диагностического прибора.

VP007:

Индекс измерения скорости.
Данная команда позволяет ввести в память ЭБУ индекс, позволяющий рассчитать
скорость автомобиля в зависимости от установленных шин.
ЭБУ ССТ Bosch 8.0 выдает сигнал скорости автомобиля всем системам,
использующим эту информацию (щиток приборов, ЭБУ системы впрыска и т. д.).
Данный сигнал скорости автомобиля заменяет информацию, которая ранее поступала
от датчика скорости, установленного на коробке передач.
ЭБУ ССТ вычисляет скорость автомобиля, исходя из скорости вращения колес и
эволюты шин, которыми укомплектован автомобиль

Примечание:
Информация о скорости движения автомобиля по проводной связи (контакт 33)
выдается на ЭБУ фар с ксеноновыми лампами, аудиосистемы и электропривода люка
крыши, а по мультиплексной сети - на остальные ЭБУ.

Эволюта шин вводится в память нового ЭБУ. Данная операция заключается во
вводе индекса "X" командой VP007 "Индекс измерения скорости", подаваемой с
диагностического прибора.

После ввода индекса командой VP007 удалите данные о неисправности из памяти ЭБУ,
а затем выключите зажигание. Проверьте с помощью параметра "PR030 Индекс
измерения скорости", правильно ли занесено в память ЭБУ введенное значение
индекса.

ESP 8.0.X84 3.0

НОВШЕСТВА ПО КУЗОВУ

Правила техники безопасности

02B

02B-12

Правила техники безопасности

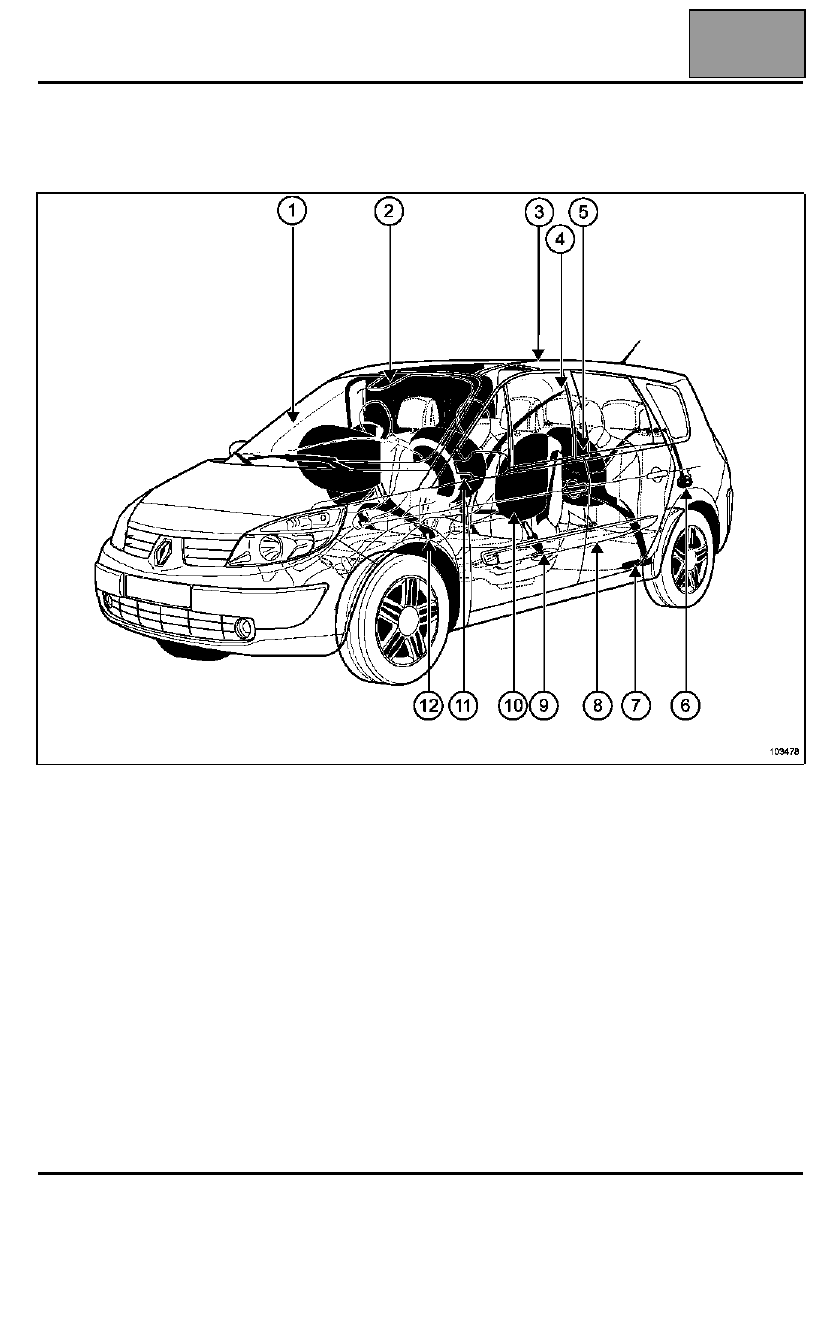

ПАССИВНАЯ БЕЗОПАСНОСТЬ

ПОДУШКИ БЕЗОПАСНОСТИ, СИДЕНЬЯ И РЕМНИ БЕЗОПАСНОСТИ

1

Фронтальная подушка безопасности пассажира

2

Надувная шторка безопасности

3

Система воспламенения пиротехнического патрона боковой шторки безопасности

4

Катушка ремня безопасности с ограничителем усилия на средней стойке

5

Фронтальная подушка безопасности заднего пассажира

6

Пиротехническая катушка заднего ремня безопасности

7

Система воспламенения пиротехнического патрона фронтальной подушки безопасности заднего
пассажира

8

Замок заднего ремня безопасности

9

Преднатяжитель плечевой ветви ремня безопасности на сиденье

10 Боковые (грудные) подушки безопасности передних сидений
11 Фронтальная подушка безопасности водителя
12 Преднатяжитель поясничной ветви ремня безопасности на сиденье
