НОВШЕСТВА ПО КУЗОВУ

Автомобиль без ключа

02B

02B-11

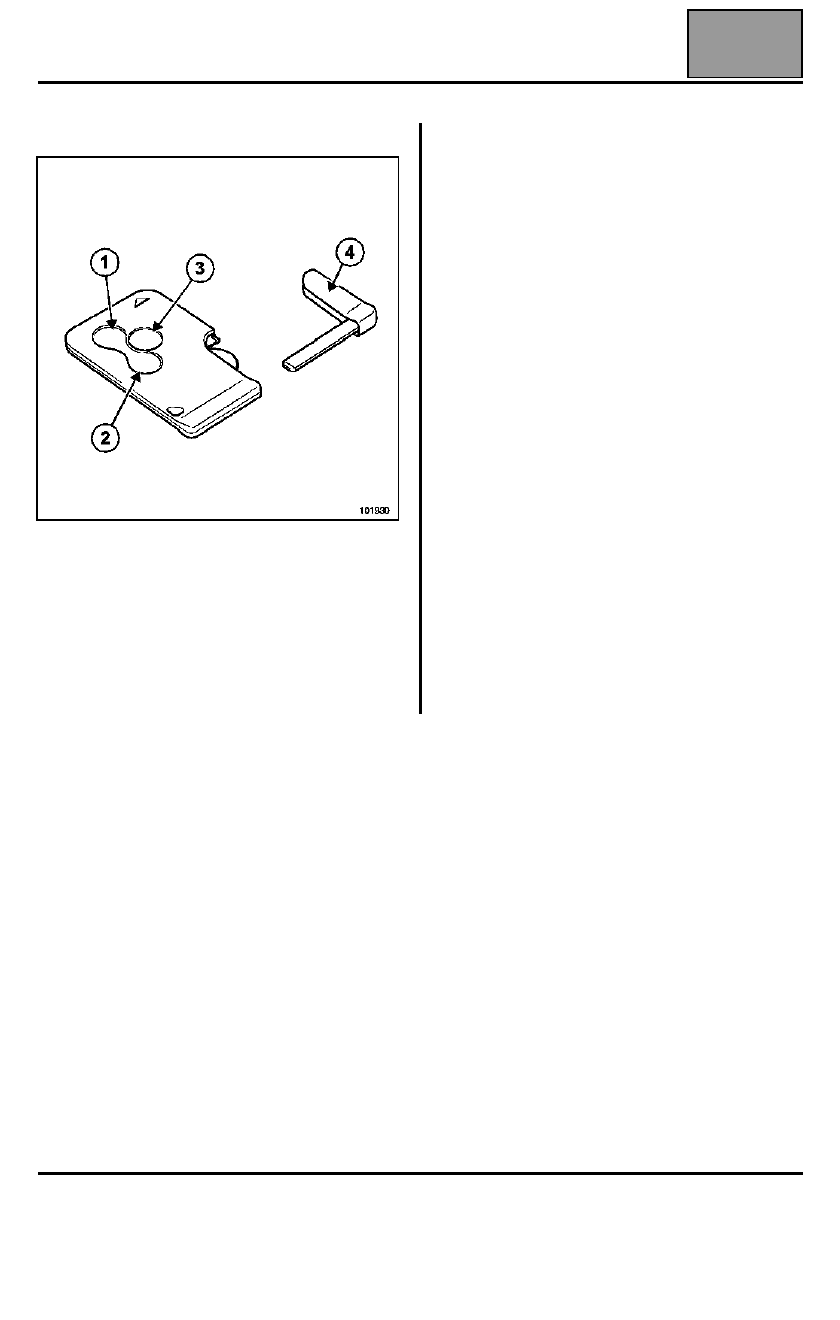

Карточка "Свободные руки"

1

Кнопка "Отпирание"

2

Кнопка "Запирание"

3

Кнопка "Отпирание - запирание багажного
отделения"

4

Запасной ключ

Методика программирования или регистрации
карточек приведена в главе "Система
электронной противоугонной блокировки
запуска двигателя".

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Вводная часть

38C

38C-4

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ (продолжение)

Проверка электропроводки

Трудности при диагностике
При разъединении разъемов и/или перемещении жгутов проводов причина неисправности может быть
мгновенно устранена.
Измерения напряжения, сопротивления и сопротивления изоляции обычно дают удовлетворительные
результаты, особенно, если в момент проверки неисправность не является присутствующей (является
запомненной).

Визуальная проверка
Отыщите следы повреждений в моторном отсеке и салоне.
Тщательно проверьте защитные кожухи, целостность изоляции и правильность прокладки жгутов проводов.
Отыщите следы окисления.

Проверка на ощупь
При шевелении и скручивании жгутов проводов используйте диагностический прибор, чтобы установить
момент перехода неисправности из состояния "запомненная" в состояние "присутствующая".
Убедитесь, что разъемы надежно зафиксированы.
Слегка "пошевелите" разъемы.
Скрутите жгут проводов.
Если произошло изменение состояния неисправности, попытайтесь установить ее причину.

Проверка отдельных элементов
Разъедините разъемы и проверьте состояние зажимов и контактов, а также их обжатие (на изоляции не
должно быть следов обжатия).
Проверьте, что зажимы и контакты надежно зафиксированы в гнездах разъема.
Убедитесь, что при соединении разъема зажимы и контакты не выдавливаются.
Проверьте контактное нажатие зажимов с помощью контактного вывода подходящего типа.

Проверка сопротивления
Сначала проверьте целостность всей цепи, затем по отдельным участкам.
Определите, нет ли замыкания на "массу", на + 12 В или с другим проводом.
При обнаружении неисправности устраните ее или замените электропроводку.

ESP 8.0.X84 3.0

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Вводная часть

38C

38C-5

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

5. КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:
– при обращении в службу технической поддержки Techline,
– при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

– она прилагается к "поднадзорным" деталям в случае поступления требования их возврата изготовителю.

Таким образом, наличие карточки диагностики является условием гарантийного возмещения и
способствует лучшему анализу снятых деталей.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения ущерба для материальной части и травматизма:
– убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

– Запрещается проводить дорожные испытания с диагностическим прибором, находящемся в

режиме диалога с ЭБУ, так как АБС и Система распределения тормозного усилия оказываются в
этом случае дезактивированными. Тормозное давление становится одинаковым на обеих осях
автомобиля (при резком торможении возникает опасность непроизвольного разворота автомобиля
на 180°).

ВНИМАНИЕ!

ВНИМАНИЕ!
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО КАЖДЫЙ РАЗ ПРИ

ПРОВЕДЕНИИ ДИАГНОСТИКИ.

ESP 8.0.X84 3.0

Перечень поднадзорных деталей: Электронный блок управления

КАРТОЧКА ДИАГНОСТИКИ

Системы: АБС и ССТ (Система стабилизации траектории)

Страницы 1 / 2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический прибор

CLIP:

Версия обновления

●

Ощущения владельца

1786

АБС не срабатывает

1787

Несвоевременное
срабатывание АБС

1790

Загорание сигнальных
ламп

1788

Не срабатывает ССТ

1789

Несвоевременное
срабатывание ССТ

Прочее

Дополнительные сведения:

●

Условия, при которых появляются указанные владельцем неисправности

004

Периодически

005

Во время движения

011

При включении
зажигания.

009

Внезапно

Прочее

Дополнительные сведения:

●

Документация, использованная при диагностике

Используемый метод диагностики

Виды руководств по
диагностике:

Руководство по ремонту:            Техническая Нота:



Компьютерная диагностика

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты Схемы
электрооборудования:

Прочая документация

Название и/или обозначение:

FD 02

КАРТОЧКА

ДИАГНОСТИКИ
