 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Назначение контактов ЭБУ

38C

38C-9

АБС BOSCH 8.0

№ Vdiag: 0C, 0D, 0E

Диагностика - Назначение контактов ЭБУ

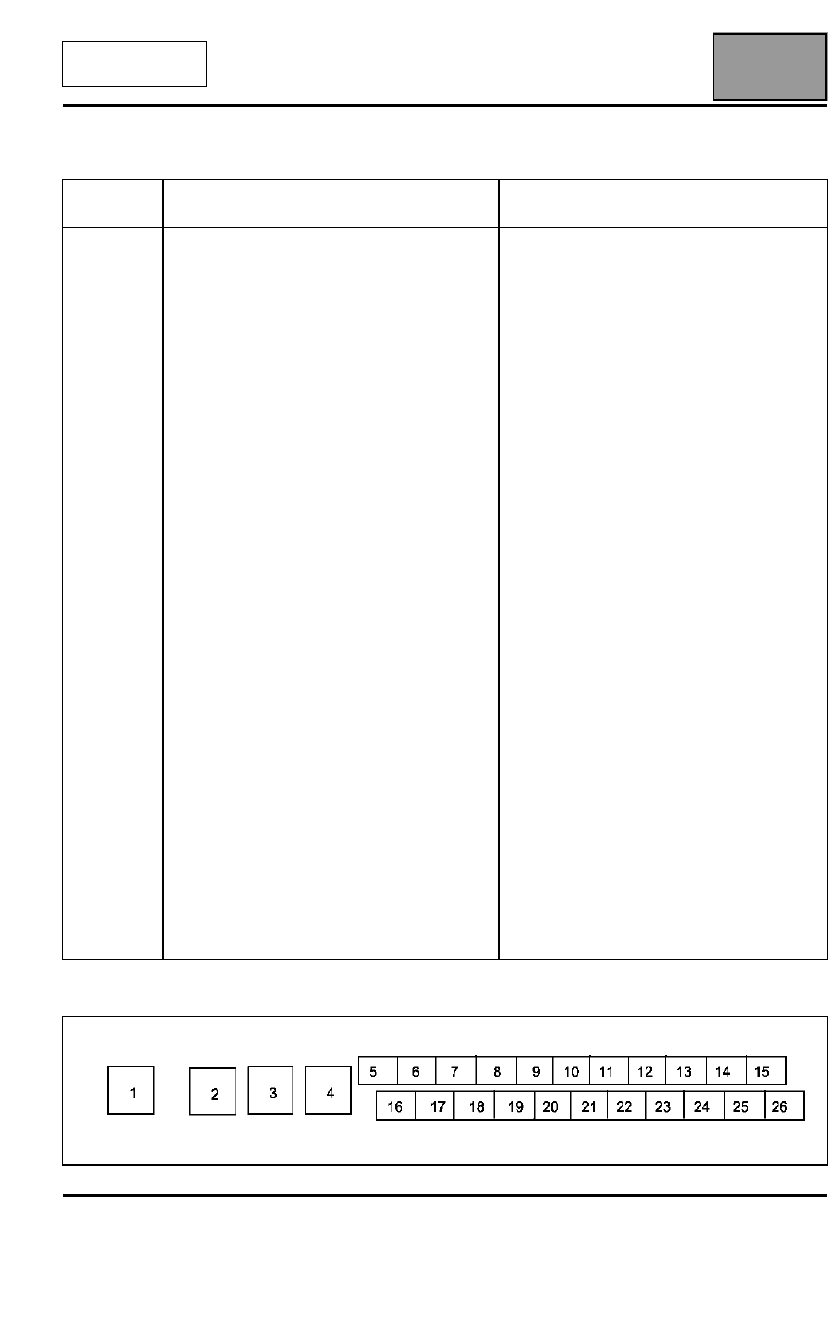

26-КОНТАКТНЫЙ РАЗЪЕМ

Назначение контактов разъема ЭБУ АБС

Контакт

ЭБУ

Назначение

Контакт датчика или исполнительного

устройства

1
2

3



4
5

6

7
8

9

10

11
12
13
14
15
16

17

18

19

20

21
22
23

24
25
26

"Масса" электронасоса
Напряжения питания электродвигателя
насоса
Электропитание электромагнитных клапанов


"Масса" электромагнитных клапанов и ЭБУ
Сигнал датчика скорости вращения левого
переднего колеса
Напряжение питания датчика скорости
вращения левого заднего колеса
Не используется
Напряжение питания датчика скорости
вращения правого заднего колеса
Напряжение питания датчика скорости
вращения правого переднего колеса
Сигнал датчика скорости вращения правого
переднего колеса
Линия K
Не используется
Не используется
Не используется
Канал CAN L мультиплексной сети
Напряжение питания датчика скорости
вращения левого переднего колеса
Сигнал датчика скорости вращения левого
заднего колеса
Электропитание ЭБУ

Сигнал датчика скорости вращения правого
заднего колеса
Замыкающий контакт выключателя стоп-
сигнала
Не используется
Не используется
Передача сигнала скорости движения
автомобиля по проводной цепи
Не используется
Не используется
Канал мультиплексной сети CAN H


Плата предохранителя силовой цепи.
Предохранитель 50A
Предохранитель F13 (25 A) на контакте 1
блока защиты и коммутации серого
разъема PPHI

Контакт 1 датчика скорости вращения
левого переднего колеса
Контакт 2 датчика скорости вращения
левого заднего колеса

Контакт 2 датчика скорости вращения
правого заднего колеса
Контакт 2 датчика скорости вращения
правого переднего колеса
Контакт 1 датчика скорости вращения
правого переднего колеса





Контакт 2 датчика скорости вращения
левого переднего колеса
Контакт 1 датчика скорости вращения
левого заднего колеса
Блок предохранителей и реле в салоне
(предохранитель F10A)
Контакт 1 датчика скорости вращения
правого заднего колеса
Контакт 1 выключателя стоп-сигнала

ABS 8.0X84 3.0

НОВШЕСТВА ПО КУЗОВУ

Проверка на стенде для ремонта кузова

02B

02B-6

Проверка на стенде для ремонта кузова

Снимите:
– четыре заглушки в боковых поперечинах переднего пола,
– две заглушки в узлах крепления заднего моста,
– держатели тросов привода ручного тормоза,
– держатели колесных датчиков АБС.

После операции обработайте скрытые полости защитным составом и установите на место заглушки,
заменив их новыми в случае повреждения.

При установке комплекта креплений руководствуйтесь инструкцией поставщика.

Примечание:
При выполнении любых работ с использованием гидравлических домкратов закрепляйте автомобиль на
ремонтном стенде. Поскольку данный автомобиль не имеет ребер под порогами кузова, необходимо
использовать специальный набор креплений.

ВНИМАНИЕ!

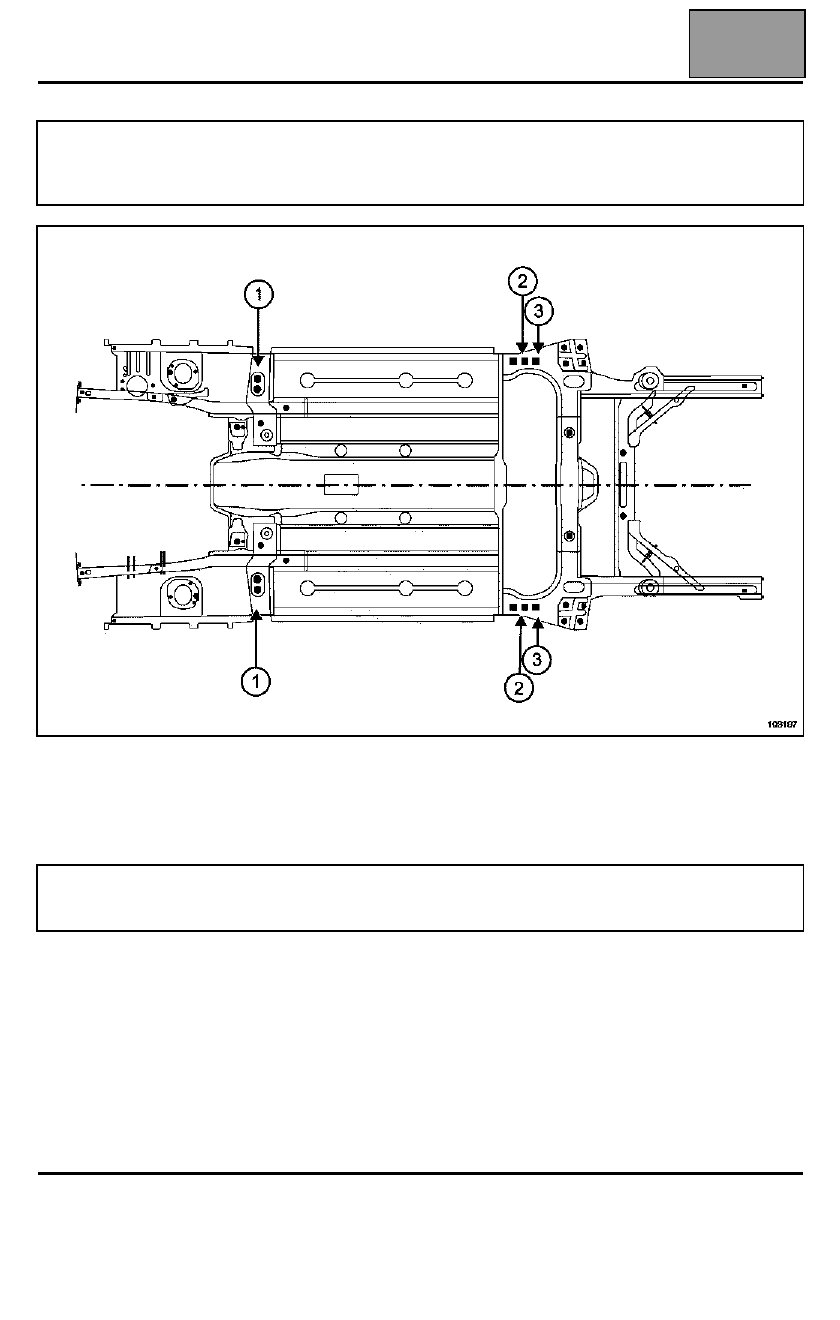

При установке крепежных элементов следите за тем, чтобы не смять отбортованные кромки боковых
поперечин пола 1 и узлов крепления заднего моста 2 и 3.

 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Замена элементов системы

38C

38C-10

АБС BOSCH 8.0

№ Vdiag: 0C, 0D, 0E

Диагностика - Замена элементов системы

Замена ЭБУ

При замене ЭБУ действуйте следующим образом:
– выключите зажигание,
– замените ЭБУ (см. Руководство по ремонту 364 или 370, 38C, Антиблокировочная система

тормозов),

– введите номер ИНА автомобиля с помощью команды VP001,
– настройте индекс измерения скорости с помощью команды VP007,
– введите дату последнего проведение работ с помощью команды VP006,
– выполните дорожное испытание, после чего считайте неисправности для подтверждения

работоспособности системы.

ABS 8.0X84 3.0

 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Конфигурации и программирование

38C

38C-11

АБС BOSCH 8.0

№ Vdiag: 0C, 0D, 0E

Диагностика - Конфигурации и программирование

НАСТРОЙКА ПАРАМЕТРОВ

VP001:  Запись номера VIN.

Данная команда позволяет вручную ввести VIN. автомобиля в ЭБУ Эта команда используется
при каждой замене ЭБУ. Номер VIN (VF...) написан на идентификационной табличке на стойке
правой передней двери и выбит на кузове под ветровым стеклом с левой стороны.

VP006:  Запись даты последней операции послепродажного обслуживания.

Каждый раз при работах с системой АБС необходимо ввести дату выполнения операции.

На диагностическом приборе выберите команду VP006.

Введите дату с помощью клавиатуры диагностического прибора.

VP007:  Индекс измерения скорости.

Данная команда позволяет ввести в память ЭБУ индекс, позволяющий рассчитать скорость
автомобиля в зависимости от установленных шин.

ЭБУ АБС Bosch  8.0 выдает сигнал скорости автомобиля всем системам, использующим эту
информацию (щиток приборов, ЭБУ системы впрыска и т. д.). Данный сигнал скорости
автомобиля заменяет информацию, которая ранее поступала от датчика скорости,
установленного на коробке передач.
ЭБУ АБС вычисляет скорость автомобиля, исходя из скорости вращения колес и эволюты шин,
которыми укомплектован автомобиль.

Эволюта шин вводится в память нового ЭБУ. Данная операция заключается во вводе
индекса "X" командой VP007 "Индекс измерения скорости", подаваемой с
диагностического прибора.

После ввода индекса командой VP007 удалите данные о неисправности из памяти ЭБУ, а
затем выключите зажигание. Проверьте с помощью параметра "PR030 Индекс измерения
скорости", правильно ли занесено в память ЭБУ введенное значение индекса.

Примечание:
Сигнал скорости движения автомобиля передается по проводной связи (контакт 23) на ЭБУ
ксеноновых ламп, аудиосистему и люк крыши с электроприводом, а по мультиплексной сети
на все остальные ЭБУ.
