Renault Scenic, Scenic 2. Руководство - часть 197

ЦЭКБС

146

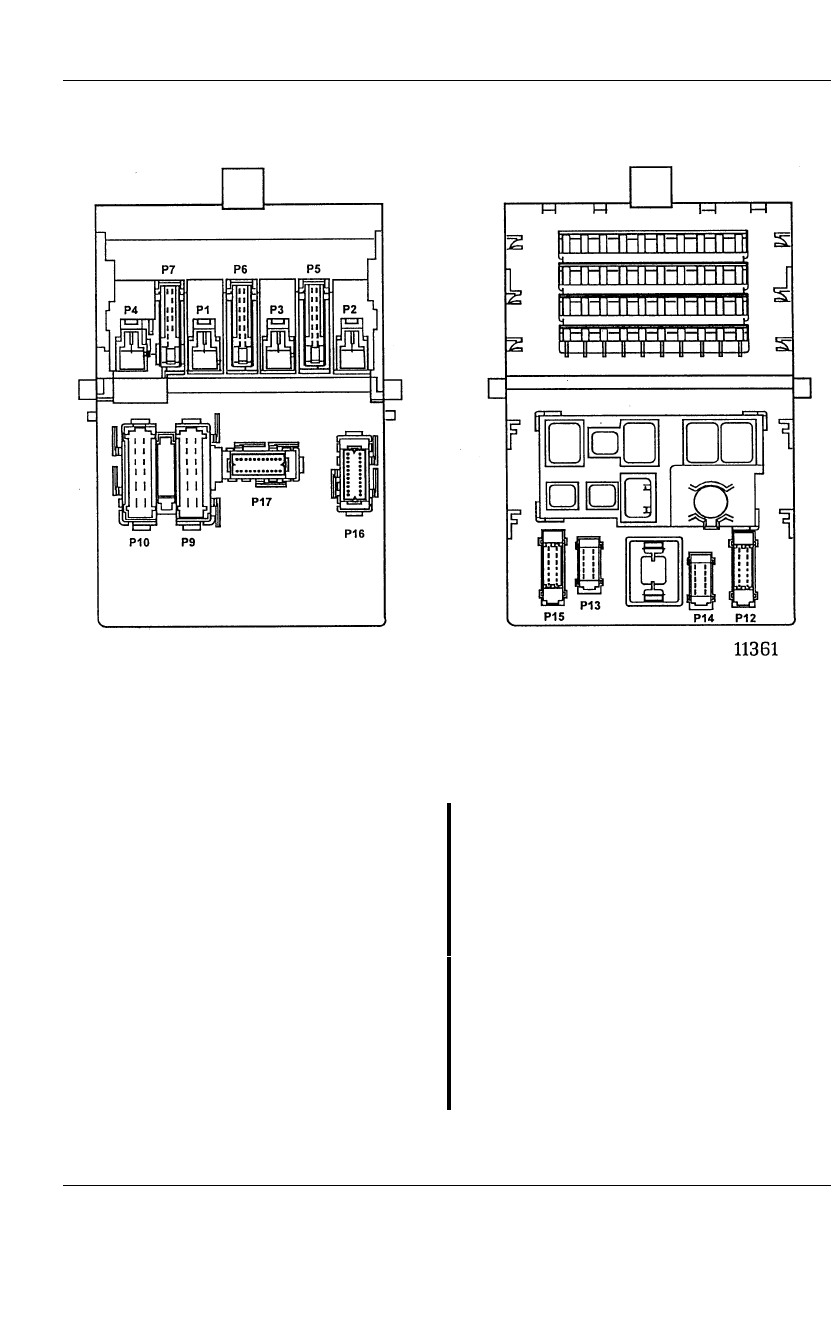

БЛОК ПРЕДОХРАНИТЕЛЕЙ (в салоне)

РАЗЪЕМ ЧЕРНОГО ЦВЕТА «+» до замка

зажигания
(

жгут проводов приборной панели)

РАЗЪЕМ ГОЛУБОГО ЦВЕТА «+» потребителей

электроэнергии
(

жгут проводов приборной панели)

РАЗЪЕМ БЕЛОГО ЦВЕТА «+» до замка

зажигания
(

жгут проводов приборной панели)

РАЗЪЕМ СЕРОГО ЦВЕТА + после замка

зажигания
(

жгут проводов приборной панели)

14-

канальный РАЗЪЕМ БЕЛОГО ЦВЕТА (жгут

проводов приборной панели)

14-

канальный РАЗЪЕМ СИНЕГО ЦВЕТА (жгут

проводов приборной панели)

№

контакта

Назначение

№

контакта

Назначение

Выключатель звукового сигнала

«+» после замка зажигания на обогрев сидений

Звуковой сигнал

«+» до замка зажигания на запоминающие

устройства

Правая фара дальнего света

Электрообогрев наружных зеркал заднего вида

Выключатель дальнего света фар

«+» после замка зажигания на АБС

Выключатель сдвоенного ближнего света сдвоенных

фар

«+» после замка зажигания на

электростеклоподъемник левой задней двери

Выключатель ближнего света одинарных фар

Насос омывателя фары

Противотуманные фары

Левая фара дальнего света

«+» после замка зажигания на обогрев сидений

Правая фара ближнего света

«+» потребителей электроэнергии,

аудиосистемы/Дисплеи

«+» после замка зажигания на

электростеклоподъемник левой задней двери

«+» после замка зажигания на стоп-сигнал

Левая фара ближнего света

Очиститель заднего стекла/Лампы света заднего

хода/Омыватели стекол

Сигнал включения ближнего света левой фары

То же

Сигнальная лампа обогрева заднего стекла

Элемент обогрева заднего стекла

«+» габаритных огней

ЦЭКБС

147

14-

канальный РАЗЪЕМ ЧЕРНОГО ЦВЕТА

(

жгут проводов приборной панели)

16-

канальный РАЗЪЕМ БЕЛОГО ЦВЕТА

(

жгут проводов приборной панели)

№

контакта

Назначение

№

контакта

Назначение

«+» после замка зажигания на пассажирское сиденье

с электроприводами и электрообогревом

Питание указателей поворота

«+» потребителей электроэнергии, отопитель

Большая скорость электродвигателя очистителя

ветрового стекла

«+» после замка зажигания на пассажирское сиденье

с электроприводами и электрообогревом

Выключатель большой скорости очистителя

ветрового стекла

«+» до замка зажигания на запоминающие

устройства

Реле-прерыватель очистителя ветрового стекла

Выключатель задних противотуманных фонарей

Выключатель малой скорости очистителя ветрового

стекла

«+» после замка зажигания на очиститель ветрового

стекла

Малая скорость электродвигателя очистителя

ветрового стекла

Резервный

Электронная «масса»

Электромагнитный реверс торможения

электродвигателя очистителя ветрового стекла

«+» после замка зажигания на блок запоминания

положения сидений

«Масса»

Резервный

Выключатель противотуманных фар

«+» после замка зажигания на стеклоподъемник

двери пассажира

«+» на запирание замков дверей

«+» потребителей электроэнергии,

электровентилятор системы охлаждения двигателя

Правый габаритный фонарь

Резервный

Выключатель света заднего хода

Резервный

«+» на отпирание замков дверей

Разрешение включения стеклоподъемников задних

дверей

«+» на левый габаритный огонь

Задний противотуманный фонарь

P10

16-

канальный РАЗЪЕМ ЧЕРНОГО ЦВЕТА

(

жгут проводов приборной панели)

P12

17-

канальный РАЗЪЕМ СЕРОГО ЦВЕТА

(

жгут проводов внутреннего освещения)

№

контакта

Назначение

№

контакта

Назначение

Указатели левого поворота

Питание инфракрасного приемника

Указатели правого поворота

«+» до замка зажигания на внутреннее освещение

Резервный

«масса»

Резервный

Сигнал ультразвукового датчика

Резервный

Возвратный сигнал инфракрасного приемника

Резервный

Питание ультразвуковых датчиков

Внутреннее освещение

Опускание стекла двери водителя

«+» после замка зажигания на электродвигатель

привода люка крыши

Подъем стекла двери водителя

Резервный

P13

10-

канальный РАЗЪЕМ ЧЕРНОГО ЦВЕТА

(

жгут проводов задней части автомобиля)

P14

10-

канальный РАЗЪЕМ ГОЛУБОГО ЦВЕТА

(

жгут проводов педального узла)

№

контакта

Назначение

№

контакта

Назначение

«+» на отпирание замков дверей

«+» после замка зажигания на предохранитель стоп-

сигнала

«+» на запирание замков дверей

*Датчик уровня тормозной жидкости

Резервный

Очиститель заднего стекла

Резервный

«Масса»

Правый габаритный огонь

Резервный

Левый габаритный огонь

Резервный

Фонарь заднего хода

Выключатель стоп-сигнала

Стоп-сигнал

Информация от стоп-сигнала

ЦЭКБС

148

P15

17-

канальный РАЗЪЕМ СИНЕГО ЦВЕТА

(

жгут проводов задней части автомобиля)

P16

20-

канальный РАЗЪЕМ ЧЕРНОГО ЦВЕТА

(

жгут проводов приборной панели)

№

контакта

Назначение

№

контакта

Назначение

Резервный

Сигнальная лампа незакрытых дверей

Резервный

Выключатель отпирания замков дверей

Задний противотуманный фонарь

Выключатель запирания замков дверей

Резервный

Сигнальная лампа давления масла

Задний плафон салона

Кодированная линия системы электронной

противоугонной блокировки запуска двигателя

Резервный

Сигнал уровня топлива

Выключатели задних дверей

Резервный

«–» на датчик аварийного остатка топлива

Сигнальная лампа уровня тормозной жидкости

«Масса» датчика уровня топлива

Сигнальная лампа резерва топлива

«+» до замка зажигания на освещение багажного

отделения и салона

«Масса» датчика уровня топлива

Резервный

Сигнальная лампа красного цвета системы

электронной противоугонной блокировки запуска

двигателя

Концевой выключатель левой передней двери

Выключатель обогрева заднего стекла

Сигнал уровня топлива

Информация от аварийной сигнализации

Выключатель двери багажного отделения

Питание звукового сигнализатора превышения

скорости движения

Концевой выключатель правой передней двери

Выключатель импульсного управления подъемом

стекол дверей

Резервный

Выключатель импульсного управления опусканием

стекол дверей

Выключатель сигнальной лампы стояночного

тормоза

Выдержка времени включения очистителя ветрового

стекла на малой скорости

Резервный

Концевой выключатель капота

Питание сирены охранной сигнализации

P17

20-

канальный РАЗЪЕМ ГОЛУБОГО ЦВЕТА

(

жгут проводов приборной панели)

№

контакта

Назначение

Сигналь отпирания замков дверей

Резервный

Выключатель охранной сигнализации

Выключатель обогрева ветрового стекла

Питание левого элемента обогрева ветрового стекла

Питание правого элемента обогрева ветрового стекла

Резервный

Сигнал скорости движения

Реле-прерыватель очистителя заднего стекла

Диагностическая линия L

Сигнал включения обогрева ветрового стекла

Диагностическая линия K

Насос омывателя ветрового стекла

Насос омывателя заднего стекла

Информация от стоп-сигнала

Резервный

Стоп-сигнал

Выключатель охранной сигнализации

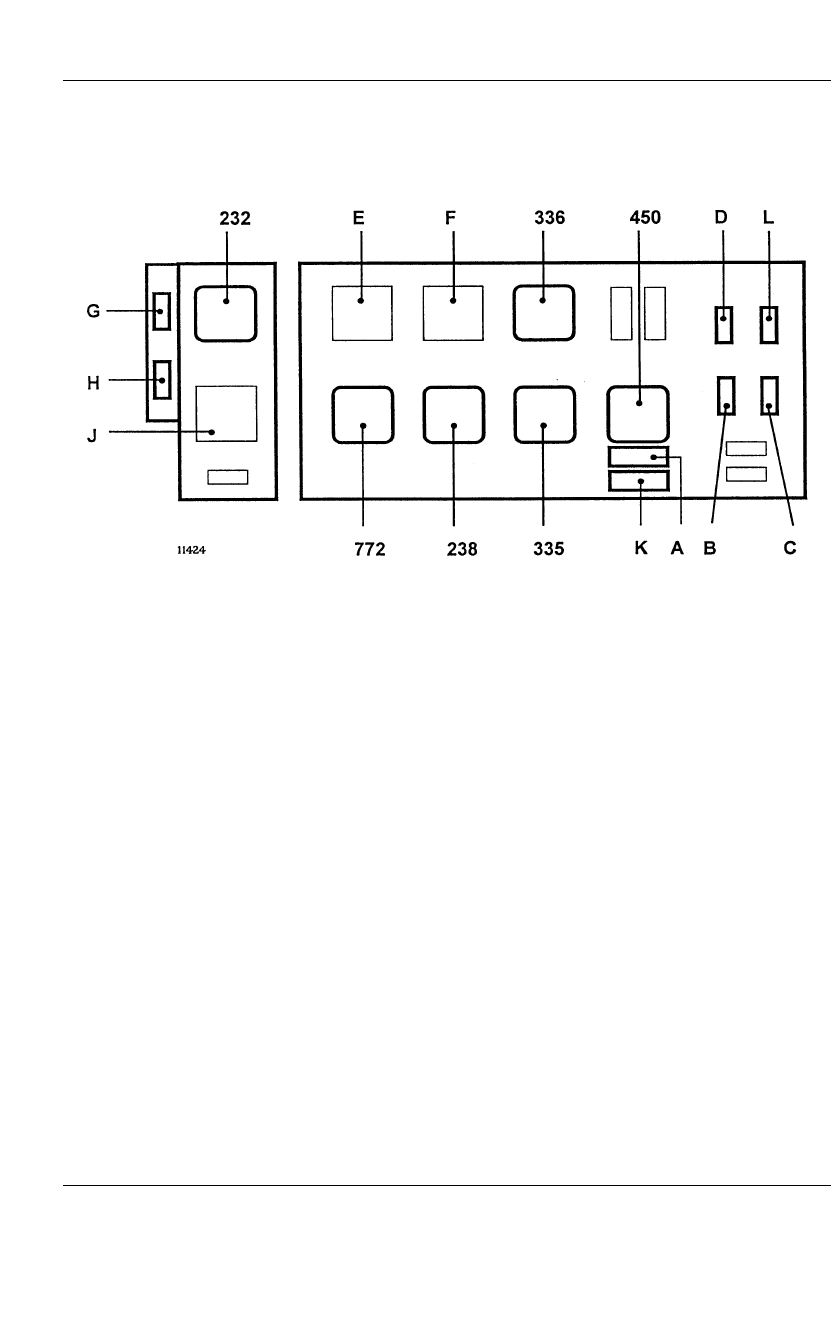

КОММУТАЦИОННЫЙ БЛОК В МОТОРНОМ ОТСЕКЕ

149

597

№

контакта

Назначение

Диод кондиционера

Двигатель/предохранитель защиты системы впрыска (подушки безопасности,
преднатяжители ремней безопасности)

Предохранитель защиты систем двигателя (датчик скорости вращения, генератор)

Предохранитель электровентилятора системы охлаждения двигателя

450

Подогреватель фильтра дизтоплива/реле ТНВД

335

Реле малой скорости электровентилятора системы охлаждения двигателя

238

Реле блокировки впрыска топлив а(двигатель E7J) Реле защиты двигателя от перегрева
(двигатель F7R)

772

Реле подогрева впускного трубопровода (РТС). Реле времени системы предотвращения
остановки двигателя на малых оборотах (двигатель F8Q без наддува)

Высотный корректор (дизельный двигатель). Реле погружного подогревателя № 1
(двигатель F9Q)

Реле погружного подогревателя № 2 (двигатель F9Q)

336

Реле большой скорости электровентилятора системы охлаждения двигателя

232

Реле блокировки включения стартера на автомобилях с автоматическим сцеплением или
автоматической КП

Предохранитель компрессора автоматического сцепление или выключателя света заднего
хода автоматической КП

«+» после замка зажигания на предохранитель автоматического сцепления или АКП

Реле компрессора автоматического сцепления

Управляющий диод системы ускоренного холостого хода дизельного двигателя без наддува

Предохранитель защиты ЭБУ системы впрыска дизельного двигателя F8Q
