ПРЕДОХРАНИТЕЛИ

143

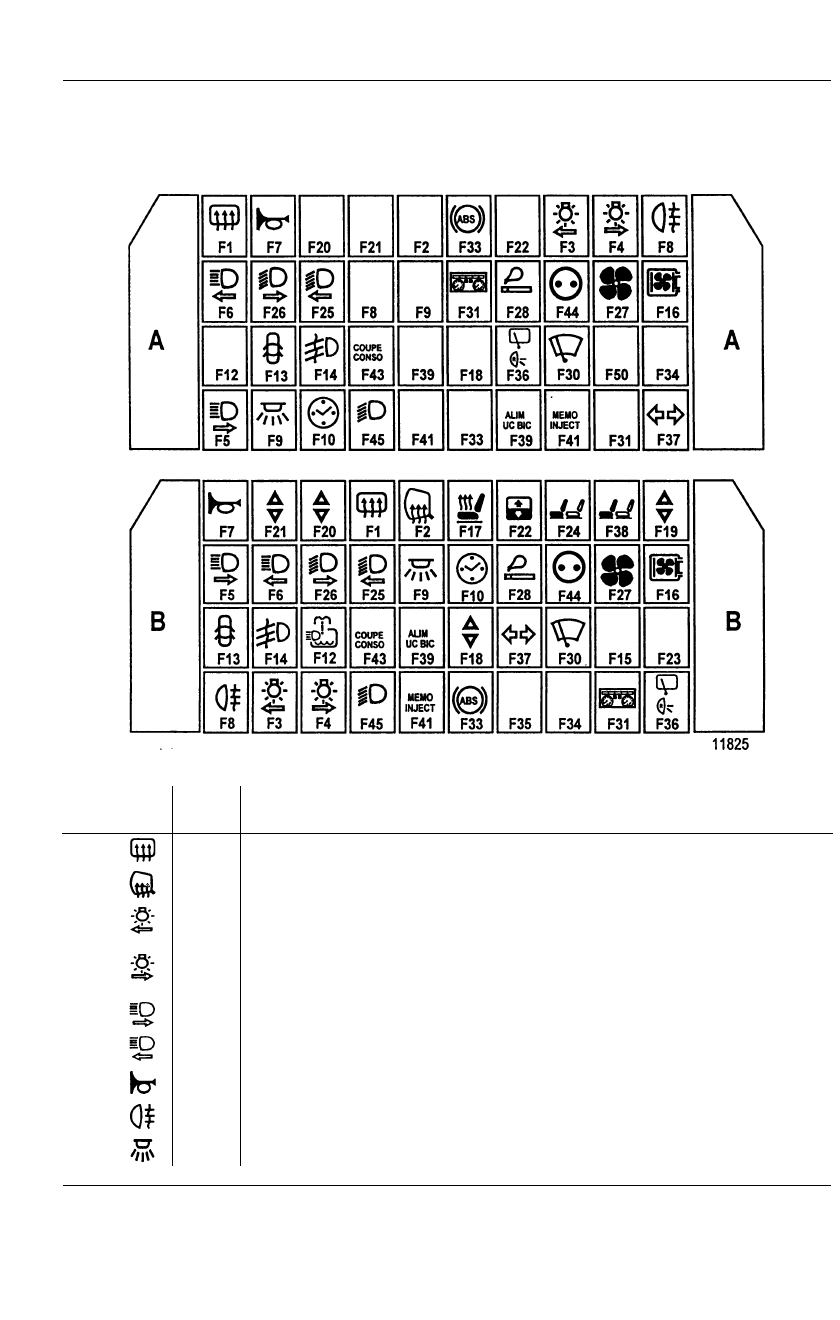

БЛОК ПРЕДОХРАНИТЕЛЕЙ (в салоне)

Блок расположен в салоне со стороны водителя.

Защищаемые цепи (в зависимости от уровня комплектации)

Обозначение

Сила

тока

Защищаемые цепи

F1

25 A

Элемент обогрева заднего стекла

F2

7,5 A

Элемент обогрева наружных зеркал заднего вида

F3

7,5 A

Левые габаритные огни/Сигнализатор о невыключенном наружном
освещении/Лампы подсветки щитка приборов

F4

7,5 A

Правые габаритные огни/Сигнализатор о невыключенном наружном
освещении/Лампы подсветки щитка приборов

F5

10 A

Дальний свет правой фары

F6

10 A

Дальний свет левой фары

F7

15 A

Звуковой сигнал

F8

5 A

Задний противотуманный фонарь

F9

30 A

Освещение багажного отделения и салон/«+» на жилой прицеп

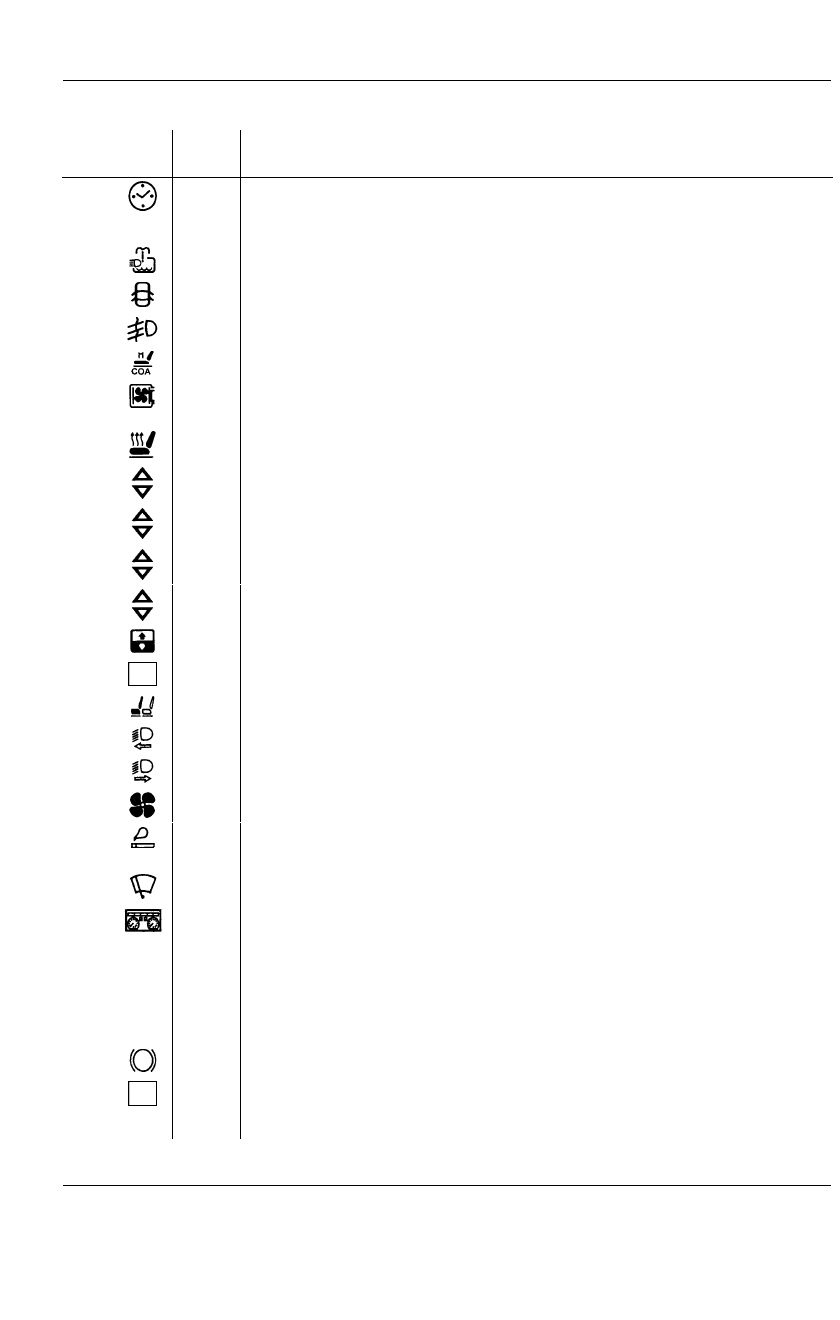

ПРЕДОХРАНИТЕЛИ

144

Обозначение

Сила

тока

Защищаемые цепи

F10

15 A

Радиоприемник/Часы/Система запоминания положения сидений/Сирена
охранной сигнализации/Наружные зеркала заднего вида с электроприводом и
электрообогревом/Дисплей аудиосистемы/ ЗУ навигационной системы.

F12

10 А

Электродвигатель омывателя фар

F13

20 А

Система центральной блокировки замков дверей

F14

15 A

Противотуманная фара

F15

25 А

Система запоминания положения сиденья водителя

F16

20 А

Электровентилятор системы охлаждения двигателя или реле включения
электровентилятора

F17

15 A

Элементы обогрева сидений

F18

25 А

Электростеклоподъемник двери водителя

F19

25 А

Электростеклоподъемник двери переднего пассажира

F20

25 А

Электростеклоподъемник левой задней двери

F21

25 А

Электростеклоподъемник правой задней двери

F22

20 А

Электродвигатель привода люка крыши

F23

10 А

Резервный

F24

20 А

Пассажирское сиденье с электроприводом

F25

10 А

Ближний свет левой фары

F26

10 А

Ближний свет правой фары

F27

20 А

Отопитель

F28

15 A

Прикуриватель/Аудиосистема/Часы/Лампы подсветки
переключателей/Дисплеи/Система запоминания положения сидений

F30

20 А

Электродвигатели омывателя и очистителя ветрового стекла

F31

15 A

Щиток приборов/Подушки безопасности/Преднатяжители ремней
безопасности/Блок декодера/Система запоминания положений
сидений/АБС/Сигнальная лампа незастегнутых ремней безопасности/Зуммер
автоматического сцепления/Стоп-сигнал/Сигнальная лампа превышения скорости
движения/ Переключатель программ переключения передач АКП/Навигационная
система/Блокировка стеклоподъемников задних дверей/Разъем
диагностики/Элемент обогрева ветрового стекла

F33

5 А

АБС

F34

5 А

Резервный

F35

Резервный

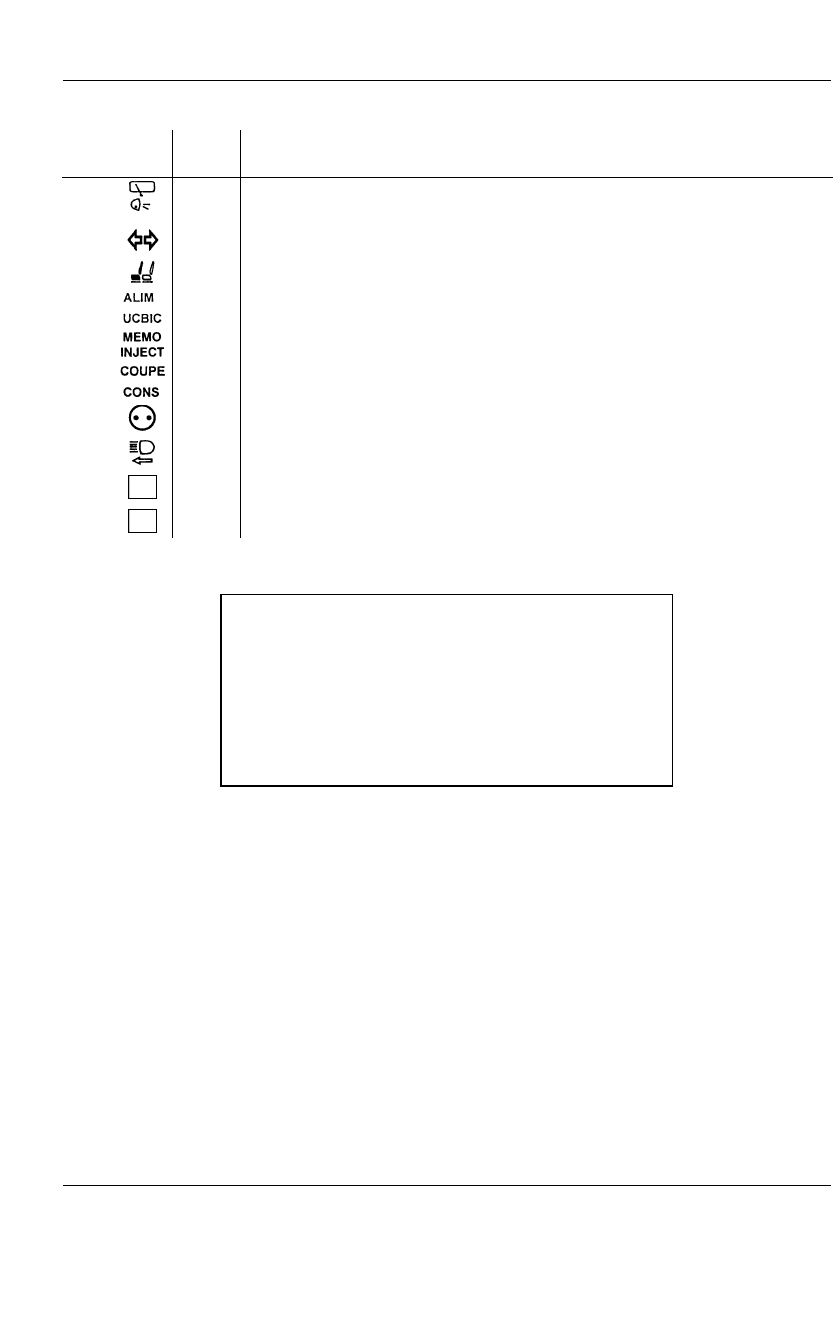

ПРЕДОХРАНИТЕЛИ

145

Обозначение

Сила

тока

Защищаемые цепи

F36

15 A

Электродвигатель очистителя заднего стекла/Лампы света заднего
хода/Электродвигатель омывателей стекол

F37

15 A

Указатели поворота в режиме указания поворота и аварийной сигнализации

F38

20 А

Пассажирское сиденье с электроприводом

F39

5 А

Питание микропроцессора и разъема

F41

5 А

ЗУ ЭБУ системы впрыска/Диагностический разъем/Приемное кольцо

F43

30 А

Предохранитель потребителей электроэнергии

F44

7,5 А

Задняя розетка для подключения дополнительного оборудования

F45

20 A*

Шунт сдвоенных фар

F50

15 A

Резервный

F51

15 A

Резервный

F 45*

ПРЕДУПРЕЖДЕНИЕ:

НЕ УСТАНАВЛИВАЙТЕ ДАННЫЙ ПРЕДОХРАНИТЕЛЬ
НА АВТОМОБИЛЯХ С ОДИНАРНЫМИ ФАРАМИ.

(

ВЫДЕЛЕНИЕ БОЛЬШОГО КОЛИЧЕСТВА ТЕПЛА

ПРИ ОДНОВРЕМЕННОМ ВКЛЮЧЕНИИ БЛИЖНЕГО
И ДАЛЬНЕГО СВЕТА ПРИВЕДЕТ К ВЫХОДУ ФАР ИЗ
СТРОЯ)
