ОБЩИЕ ДАННЫЕ

Каркас кузова

01C

01C-15

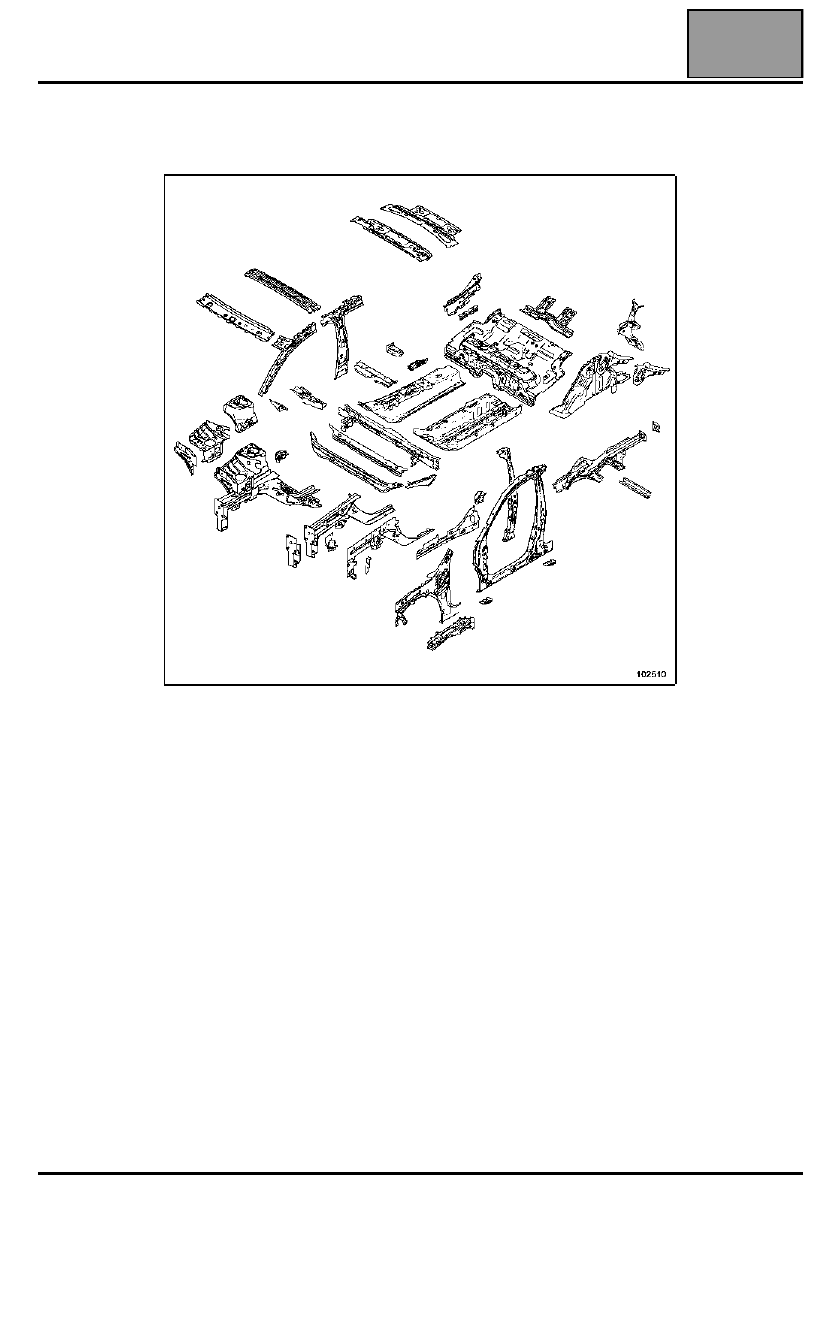

СХЕМА-ИЛЛЮСТРАЦИЯ ДЕТАЛЕЙ ИЗ СТАЛИ С ОЧЕНЬ ВЫСОКИМ
ПРЕДЕЛОМ ТЕК УЧЕСТИ

Издание 2-е

ЭУР

Диагностика - Интерпретация неисправностей

36B

36B-17

ЭРУ

№ Vdiag: 05

DF020

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

ЭЛЕКТРОПИТАНИЕ ЭБУ

1.DEF : Пониженное напряжение
1.DEF : Повышенное напряжение
CO

: Разомкнутая цепь

УКАЗАНИЯ

Условия проведения диагностики для запомненной неисправности:
Неисправность определяется как присутствующая при работающем двигателе.

Примечания:
При этой неисправности происходит ухудшение усиления (без включения
сигнальной лампы и вывода сообщения) до полного прекращения усиления (при
напряжении ниже 9 В или выше 17 В) с включением сигнальной лампы "СТОП"
и выводом сообщения.
– ЭБУ запоминает условия появления неисправности (рабочие значения ЭБУ

запоминаются в момент появления неисправности). Для вывода этой
информации на экран выделите иконку неисправности (рисунок в виде
фотоаппарата). В этой информации параметр PR143 "Код внутренней
неисправности" подсказывает какую диагностику следует использовать.

Методика диагностики, применяемая для кода внутренней неисправности 135 параметра PR143

Проверьте состояние соединений и самих предохранителей цепей питания электроусилителя рулевого
управления:
– Предохранитель силовой цепи на 80A BP81 в блоке предохранителей в моторном отсеке.
– Предохранитель цепи "+" после замка зажигания AP44 на 5 А в Блоке Защиты и Коммутации).

Проверьте состояние и затяжку клемм аккумуляторной батареи и генератора, а также винта Блока
Защиты и Коммутации.
Выполните диагностику цепи зарядки.
При необходимости устраните неисправность.

Разъедините два разъема черного цвета ЭБУ электроусилителя рулевого управления.
Проверьте состояние и соответствие разъемов и их фиксаторов.
Проверьте соответствие напряжений питания (они должны быть равны напряжению аккумуляторной
батареи).
При отклонении от нормы обеспечьте отсутствие оборванных, поврежденных и закоротивших
проводов в цепях:

8-контактный разъем, контакт 8

+ 12 В после замка зажигания

2-контактный разъем, контакт 1

+ 12 В до замка зажигания

2-контактный разъем, контакт 2

"Масса"

При необходимости устраните неисправность.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите из памяти запомненные неисправности.
Проверьте работу электроусилителя рулевого управления.
Обработайте другие неисправности, если они есть.

DAE_V05_DF020
