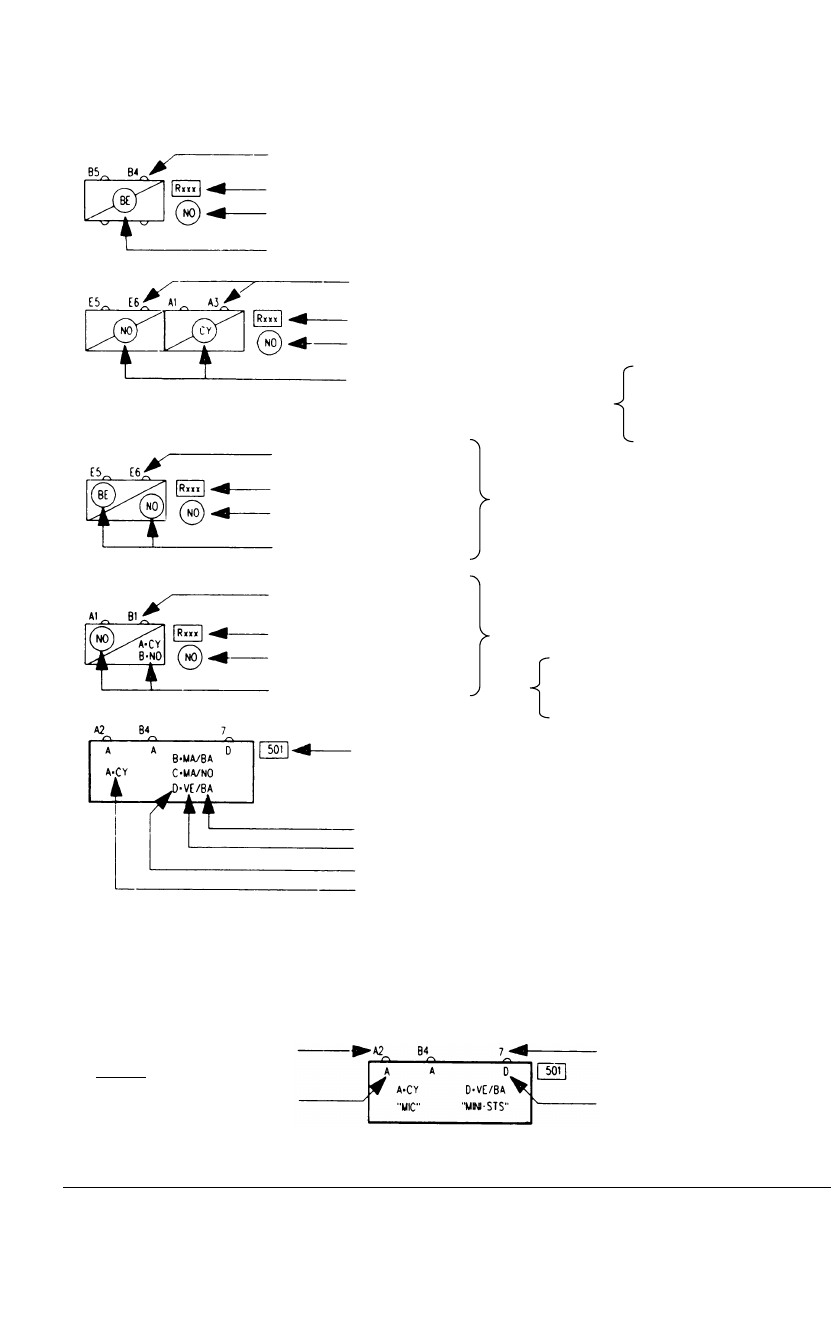

ИСПОЛЬЗУЕМЫЕ НА СХЕМАХ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СОЕДИНЕНИЙ

НЕКОТОРЫЕ ЭЛЕКТРОННЫЕ БЛОКИ СНАБЖЕНЫ РАЗЪЕМАМИ «MINI-STS»

НА СХЕМАХ ВО ВСЕХ СЛУЧАЯХ УКАЗАН ЦВЕТ ВИЛОЧНОЙ ЧАСТИ И ЦВЕТ РОЗЕТОЧНОЙ ЧАСТИ ИСПОЛЬЗУЕМОГО РАЗЪЕМА

например, D = VE/BA. VE = ЦВЕТ ВИЛОЧНОЙ ЧАСТИ BA = ЦВЕТ РОЗЕТОЧНОЙ ЧАСТИ ИСПОЛЬЗУЕМОГО РАЗЪЕМА

В ПРИВЕДЕННЫМ ВЫШЕ ПРИМЕРЕ В ОДНОМ И ТОМ ЖЕ ЭЛЕКТРОННОМ БЛОКЕ ИСПОЛЬЗУЮТСЯ РАЗЪЕМЫ «MINI-STS» И РАЗЪЕМ «MIC»

A = CY.

В ЭТОМ СЛУЧАЕ «А» ОБОЗНАЧАЕТ ЦВЕТ РАЗЪЕМА, А ОБЫЧНЫЙ НОМЕР КОНТАКТА УКАЗАН НА СХЕМЕ: A1, A2, B4, B6 и т. д.

№ КОНТАКТОВ

№ СОЕДИНЕНИЯ
ЦВЕТ ДЕРЖАТЕЛЯ МОДУЛЯ

ЦВЕТ МОДУЛЯ (ОДИНАКОВЫЙ С ОБЕИХ СТОРОН)

№ КОНТАКТОВ

№ РАЗЪЕМА
ЦВЕТ ДЕРЖАТЕЛЯ МОДУЛЯ

ЦВЕТА МОДУЛЕЙ

ДЛЯ ДАННОЙ ФУНКЦИИ ИСПОЛЬЗУЮТСЯ ДВА РАЗЛИЧНЫХ МОДУЛЯ

1 ЧЕРНЫЙ В СТОРОНУ 1

ЧЕРНОГО
1 ПРОЗРАЧНЫЙ В СТОРОНУ

1 ПРОЗРАЧНОГО

№ КОНТАКТОВ

№ РАЗЪЕМА

ЦВЕТ ДЕРЖАТЕЛЯ МОДУЛЯ

ЦВЕТА МОДУЛЕЙ

№ КОНТАКТОВ

№ РАЗЪЕМА
ЦВЕТ ДЕРЖАТЕЛЯ МОДУЛЯ

ЦВЕТА МОДУЛЕЙ

ПОКАЗАННЫЙ МОДУЛЬ (NO) ЗАКРЕПЛЕН И

РАСПОЛОЖЕН РЯДОМ СО СЪЕМНЫМ МОДУЛЕМ

(ВЕ), КОТОРЫЙ МОЖЕТ ИМЕТЬ ДРУГОЙ ЦВЕТ,

например, СОЕДИНЕНИЯ В ДВЕРЯХ

В ЭТОМ СЛУЧАЕ МОДУЛИ ЧЕРНОГО ЦВЕТА

НЕСЪЕМНЫЕ И РАСПОЛОЖЕНЫ НАПРОТИВ

СЪЕМНЫХ МОДУЛЕЙ. КАЖДЫЙ МОДУЛЬ ИМЕЕТ

СОБСТВЕННОЕ БУКВЕННОЕ ОБОЗНАЧЕНИЕ

КОНТАКТА.

например, A = CY МОЖЕТ ИМЕТЬ

ОБОЗНАЧЕНИЕ A1. A2, A3, и т. д., а

B = NO МОЖЕТ ИМЕТЬ

ОБОЗНАЧЕНИЕ B1, B2, B3, и т. д.

№ ПРИБОРА

ЦВЕТ РАЗЪЕМА
ОСНОВНОЙ ЦВЕТ
ЦВЕТНОЙ КОД НА СХЕМЕ (ОТСУТСТВУЕТ НА РАЗЪЕМЕ)
РАЗЪЕМ, НЕ ОТНОСЯЩИЙСЯ К КЛАССУ РАЗЪЕМОВ MINI-STS

КОД ЦВЕТА

№ КОНТАКТОВ

КОД ЦВЕТА

№ КОНТАКТОВ

ПРИМЕР:

ОБЩИЕ СВЕДЕНИЯ

Цвет проводов и их обозначение

ЦВЕТ ПРОВОДОВ ОСНОВНОГО ЭЛЕКТРИЧЕСКОГО СОСТОЯНИЯ

Красный

+ 12 В до замка зажигания.

Желтый

+ 12 В после замка зажигания.

Синий

Цепи бокового и заднего света или цепи габаритный огней.

Черный

Прямой соединение с «массой»

КОДЫ ЦВЕТОВ ПРОВОДКИ И РАЗЪЕМОВ

BA

BE

BJ

CY

GR

JA

МА

Белый

Голубой

Бежевый

Прозрачный

Серый

Желтый:

Коричневый

NO

OR

RG

SA

VE

VI

Черный

Оранжевый

Красный

Розовый

Зеленый

Лиловый

Особые случаи:

–

«Плюс» на стартер, прерывистые соединения с «массой», изменение полярности не являются
основными электрическими состояниями.

–

Наличие в цепях защитных устройств (предохранителей и термовыключателей) не меняют
электрического состояния проводов.

–

Проводка, входящая в комплект поставки приборов, не всегда включена по этим правилам.

СХЕМА ПОИСКА НЕИСПРАВНОСТЕЙ

УЯСНИТЕ СУЩНОСТЬ ПРЕТЕНЗИИ ПОЛЬЗОВАТЕЛЯ.

ПРИ ПЕРИОДИЧЕСКИ ПОВТОРЯЮЩЕЙСЯ

НЕИСПРАВНОСТИ ПОПЫТАЙТЕСЬ ВОСПРОИЗВЕСТИ

ЕЕ (ВИБРАЦИЯ. ПЕРЕГРЕВ И Т. П.)

ПРОВЕРЬТЕ РАБОТУ ПРИБОРА

ПРОВЕРЬТЕ ИСПОЛНИТЕЛЬНЫЙ

МЕХАНИЗМ ИЛИ ДАТЧИК В

ВЫЗЫВАЮЩЕЙ СОМНЕНИЕ

ЦЕПИ

НЕИСПРАВНОСТЕЙ ВСЕХ ВЫЗЫВАЮЩИХ СОМНЕНИЕ

ДАТЧИКОВ, ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ И ЦЕПЕЙ

НЕ ОБНАРУЖЕНО: ЗАМЕНИТЕ ЭЛЕКТРОННЫЙ БЛОК

УПРАВЛЕНИЯ

МЕСТО НЕИСПРАВНОСТИ

ОПРЕДЕЛЕНО: УСТРАНИТЕ

НЕИСПРАВНОСТЬ И ВЫПОЛНИТЕ

ПРОВЕРКУ

ПРОВЕРЬТЕ ЦЕЛОСТНОСТЬ И ИЗОЛЯЦИЮ

ВЫЗЫВАЮЩИХ СОМНЕНИЕ ЦЕПЕЙ (ПО

ЭЛЕКТРОСХЕМЕ И СХЕМЕ ПРОКЛАДКИ

ЖГУТОВ ПРОВОДОВ)

НЕИСПРАВНОСТЬ

НЕ ОБНАРУЖЕНА

МЕСТО НЕИСПРАВНОСТИ

ОПРЕДЕЛЕНО: УСТРАНИТЕ

НЕИСПРАВНОСТЬ И

ВЫПОЛНИТЕ ПРОВЕРКУ

НЕИСПРАВНОСТЕЙ ОБЩИХ

ЦЕПЕЙ ПИТАНИЯ И

СОЕДИНЕНИЯ С «МАССОЙ» НЕ
ОБНАРУЖЕНО. ОПРЕДЕЛИТЕ И

УСТРАНИТЕ КАЖДУЮ

НЕИСПРАВНОСТЬ ОТДЕЛЬНО

МЕСТО

НЕИСПРАВНОСТИ

ОПРЕДЕЛЕНО:

УСТРАНИТЕ

НЕИСПРАВНОСТЬ

И ВЫПОЛНИТЕ

ПРОВЕРКУ

ПРОВЕРЬТЕ ЦЕПИ ПИТАНИЯ И

СОЕДИНЕНИЯ С «МАССОЙ»

НАРУШЕННОЙ ФУНКЦИИ (В

НЕКОТОРЫХ СЛУЧАЯХ МОЖЕТ

ПОТРЕБОВАТЬСЯ ИСПОЛЬЗОВАНИЕ

СХЕМ ЦЕПЕЙ ПИТАНИЯ И

СОЕДИНЕНИЯ С «МАССОЙ»)

ИСХОДЯ ИЗ ПРИНЦИПА ДЕЙСТВИЯ (СМ.

РУКОВОДСТВО ПО РЕМОНТУ В СЛУЧАЕ

ЭЛЕКТРОННЫХ БЛОКОВ) И ПОЛЬЗУЯСЬ
ЭЛЕКТРОСХЕМОЙ, ОПРЕДЕЛИТЕ ЦЕПИ,

ИДУЩИЕ К ВЫЗЫВАЮЩЕМУ СОМНЕНИЕ

ИСПОЛНИТЕЛЬНОМУ МЕХАНИЗМУ ИЛИ

ДАТЧИКУ

ПРОВЕРЬТЕ ЦЕПИ ПИТАНИЯ И СОЕДИНЕНИЯ С

«

МАССОЙ», ОБЩИЕ ДЛЯ НАРУШЕННЫХ ФУНКЦИЙ.

ОПРЕДЕЛИТЕ ИХ РАСПОЛОЖЕНИЕ С ПОМОЩЬЮ

СХЕМ ПРОКЛАДКИ ЖГУТОВ ПРОВОДОВ

ПРИ ПОЛНОМ ОТКАЗЕ

ПРИ ЧАСТИЧНОМ ОТКАЗЕ

ПРИ НАРУШЕНИИ ОДНОЙ ФУНКЦИИ

ЕСЛИ БЛОК ИМЕЕТ ЦЕПЬ ДИАГНОСТИКИ И

СИГНАЛЬНУЮ ЛАМПУ НА ЩИТКЕ ПРИБОРОВ:

ПОДКЛЮЧИТЕ ПЕРЕНОСНОЙ ДИАГНОСТИЧЕСКИЙ

ПРИ НАРУШЕНИИ НЕСКОЛЬКИХ ФУНКЦИЙ

ВЫБЕРИТЕ ЭЛЕКТРОСХЕМУ, СООТВЕТСТВУЮЩУЮ

ДАННОЙ ФУНКЦИИ И ДАННОМУ АВТОМОБИЛЮ

ПОДБЕРИТЕ СХЕМЫ ЦЕПЕЙ ПИТАНИЯ

И СХЕМЫ СОЕДИНЕНИЙ С «МАССОЙ»,

СООТВЕТСТВУЮЩИЕ ДАННОМУ

АВТОМОБИЛЮ

ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ

Инструмент и приспособления

ОБЖИМНОЙ ИНСТРУМЕНТ

–

Все работы на разъемах выполняются, как указано в Технической ноте NT 8074.
В данном документе указаны различные способы таких работ, в том числе на разъемах нового типа.
Также приводится перечень необходимого инструмента и приспособлений для правильного
выполнения ремонта.

–

В Технической ноте NT 8075 содержатся указания по выполнению операций, связанных с
использованием термоусадочных муфт при ремонте проводки.

–

Сведения по используемым электротехническим материалам даны в документах PR 830 и
Технические материалы.

Существует также электроремонтный комплект с широким набором зажимов, термоусадочных муфт,
плавких предохранителей и т. п. и необходимыми инструментами и приспособлениями. Имеется на складе
запасных частей. Складской № 00 00 106 802.
