ЭУР

Диагностика - Интерпретация параметров

36B

ЭУР

№ Vdiag: 04, 06, 08 и 0C

PR014

ИМЕЮЩАЯСЯ СТЕПЕНЬ УСИЛЕНИЯ

Степень усиления представляет собой долю от максимального усиления, разрешенную ЭБУ ЭУР.
Степень усиления зависит:
– от состояния теплового двигателя автомобиля (запущен или нет),
– от калибровки ЭБУ,
– от скорости движения автомобиля,
– от крутящего момента, прилагаемого к рулевому колесу,
– от возможных неисправностей системы,
– от угла поворота рулевого колеса.

Параметр PR014 связан с системой защиты от перегрева электродвигателя усилителя рулевого
управления.
Для отключения ограничения усиления, вызванного повышенной температурой, достаточно не
использовать рулевое управление в течение не менее 15 минут.

Примечание:
При нормальной работе, при работающем двигателе, отображаемое значение параметра PR140 должно
быть 100% и оно может уменьшаться до примерно 15% при включенной системе защиты от перегрева. Оно
равно 0% или 99% при остановленном или заглохшем двигателе.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Проведите дорожное испытание, а затем повторную проверку при помощи
диагностического прибора.

DAETRW_V04_PR014\DAETRW_V08_PR014\DAETRW_V06_PR014\DAETRW_V0C_PR014

Издание 2-е

36B-46

ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

88C-5

ПОДУШКИ БЕЗОПАСНОСТИ ACU4

VDIAG: 04

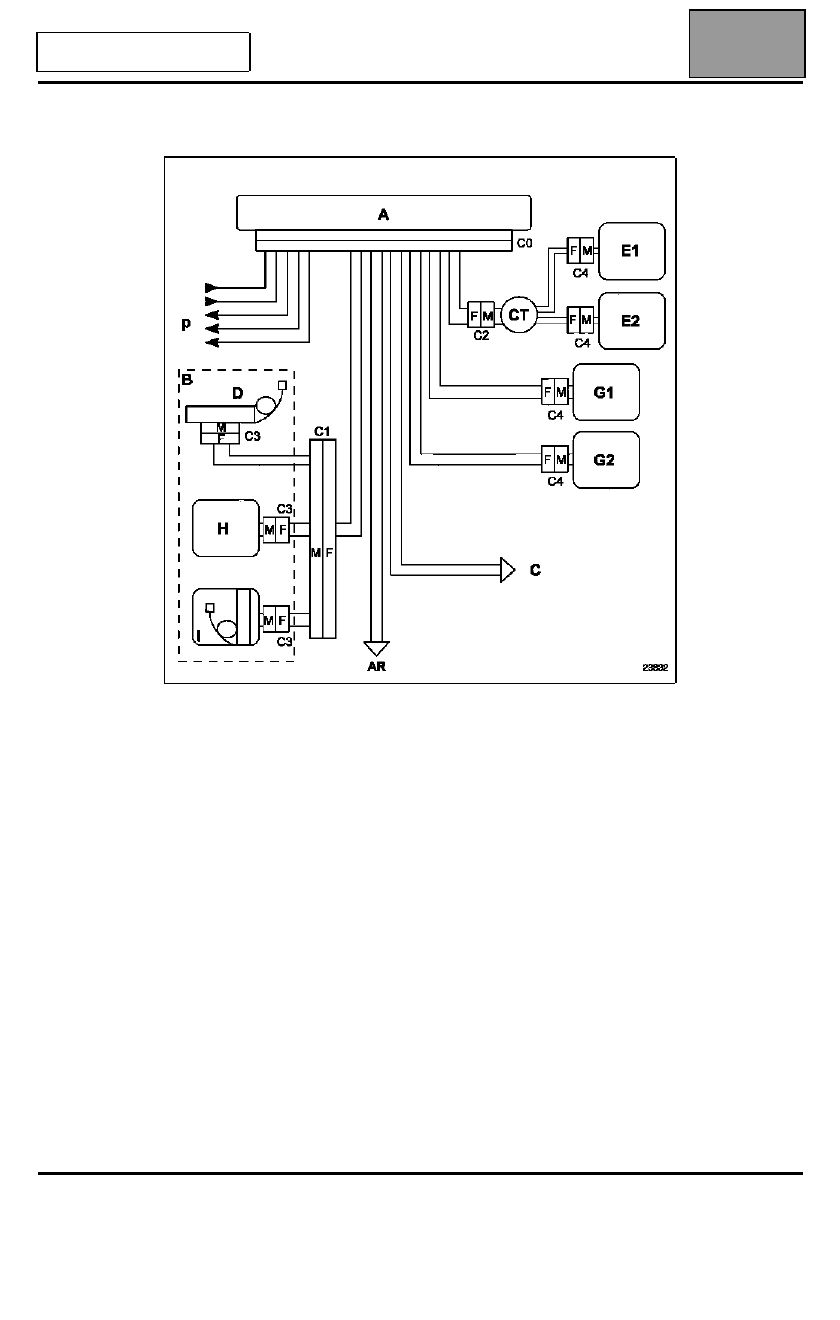

СХЕМА КОНФИГУРАЦИИ СИСТЕМЫ (ПЕРЕДНЯЯ часть салона)

AR К жгут у проводов задней части салона

ACU4 Vdiag04 J84 1.0

ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

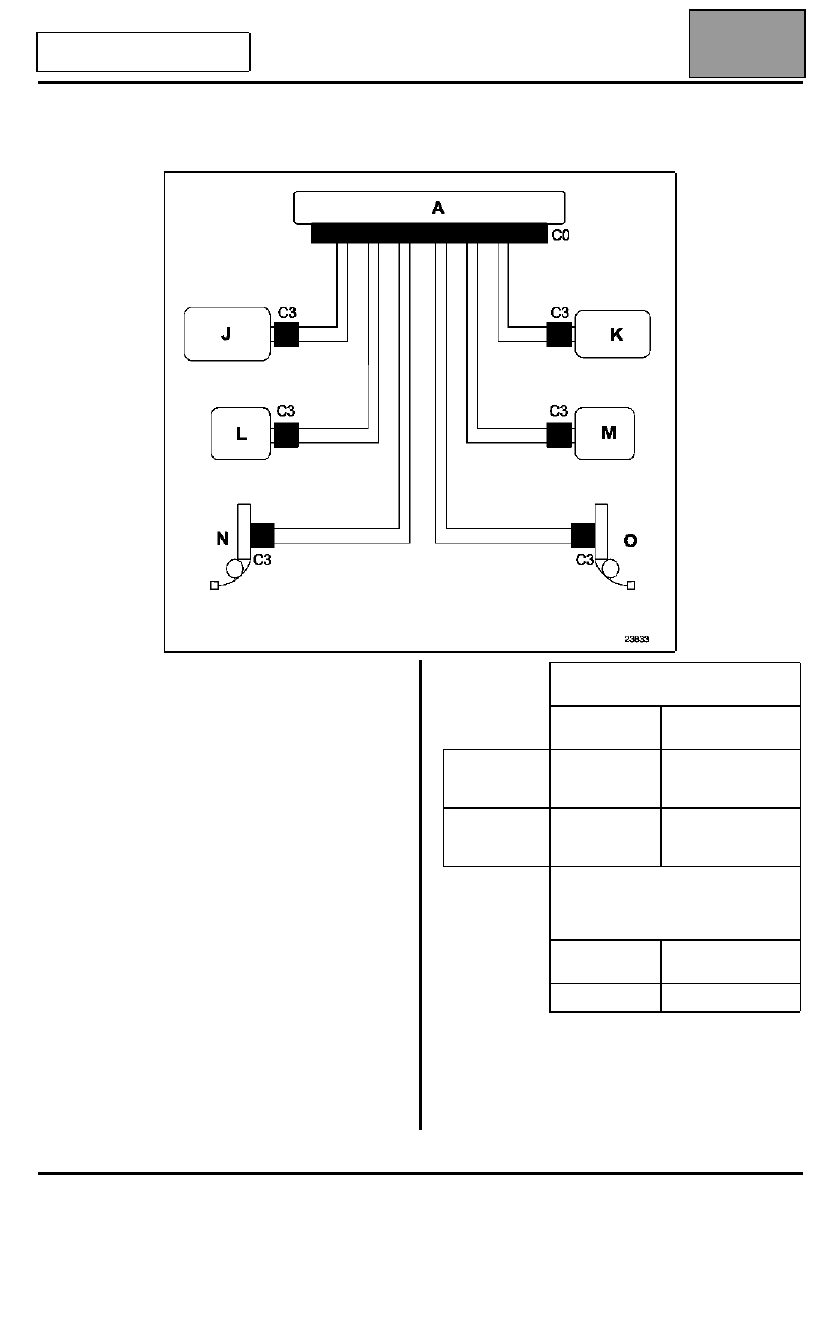

СХЕМА КОНФИГУРАЦИИ СИСТЕМЫ (ЗАДНЯЯ часть салона)

88C-6

ПОДУШКИ БЕЗОПАСНОСТИ ACU4

VDIAG: 04

ACU4 Vdiag04 J84 1.0

Правильное значение сопротивления изоляции
отображается в виде символов: ≥ 100.h

(непрерывное свечение) или 9999 (мигающим
светом).

AR

A
B
C
D


E

G



H



I

К заднему жгуту
проводов
ЭБУ
Сиденье водителя
Сиденье пассажира
Преднатяжитель
плечевой лямки
ремня безопасности
Воспламенитель
пиропатрона
фронтальной
подушки
безопасности
водителя
Воспламенитель
пиропатрона

фронтальной
подушки

безопасности
пассажира

Воспламенитель
пиропатрона

передней боковой
грудной подушки
безопасности
Преднатяжитель
поясной лямки
ремня безопасности
или подушка
безопасности в
подушке сиденья

J/K


L/M



N/O

CT

"P"

Воспламенители
пиропатронов
надувных шторок
безопасности
Воспламенители
пиропатронов
задних боковых
грудных подушек
безопасности
Катушки задних
ремней
безопасности с
пиропатронами

Контактный диск

+ 12 В/"масса"
сигнальная лампа/

диагностические
линии

датчики удара/
информация об

ударе
выключатель
блокировки
подушки
безопасности
пассажира

ФРОНТАЛЬНЫЕ ПОДУШКИ

БЕЗОПАСНОСТИ

Точка

измерения

Значение

Подушка
безопаснос-
ти водителя

C0, C2 и C4

от 1,8 до 6,2 Ом

Подушка
безопаснос-
ти пассажира

C0 и C4

от 1,8 до 4 Ом

БОКОВЫЕ ПОДУШКИ

БЕЗОПАСНОСТИ И

ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Точка

измерения

Значение

C0, C1 и C3

от 1,8 до 4 Ом

ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

88C-7

ПОДУШКИ БЕЗОПАСНОСТИ ACU4

VDIAG: 04

ОПРЕДЕЛЕНИЕ ЦЕПЕЙ ВОСПЛАМЕНЕНИЯ

L1:

Цепь подушки безопасности сиденья/поясной лямки ремня безопасности сиденья водителя (провод B
64-контактной платы Elé. 1717)

L2:

Цепь подушки безопасности сиденья/поясной лямки ремня безопасности сиденья пассажира
(провод D 64-контактной платы Elé. 1717)

L3:

Цепь 1 фронтальной подушки безопасности пассажира (провод B 22-контактной платы Elé. 1685)

L4:

Цепь 2 фронтальной подушки безопасности пассажира (провод А 22-контактной платы Elé. 1685)

L5:

Цепь 1 фронтальной подушки безопасности водителя (провод С 22-контактной платы Elé. 1685)

L6:

Цепь 2 фронтальной подушки безопасности водителя (провод D 22-контактной платы Elé. 1685)

L7:

Цепь надувной шторки безопасности со стороны водителя (провод I 64-контактной платы Elé. 1717)

L8:

Цепь надувной шторки безопасности со стороны пассажира (провод G 64-контактной платы
Elé. 1717)

L9:

Цепь боковой грудной подушки безопасности водителя (провод H 64-контактной платы Elé. 1717)

L10:

Цепь боковой грудной подушки безопасности переднего пассажира (провод F 64-контактной платы
Elé. 1717)

L11:

Цепь задней боковой грудной подушки безопасности со стороны водителя (провод N 64-контактной
платы Elé. 1717)

L12:

Цепь задней боковой грудной подушки безопасности со стороны переднего пассажира (провод L
64-контактной платы Elé. 1717)

L13:

Цепь преднатяжителей плечевых лямок ремней безопасности передних сидений (провода A и C
64-контактной платы Elé. 1717)

L14:

Катушки задних ремней безопасности (провода E и J 64-контактной платы Elé. 1717)

ACU4 Vdiag04 J84 1.0
