Renault Scenic, Scenic 2. Руководство - часть 79

ЭУР

Диагностика - Контроль соответствия

36B

ЭУР

№ Vdiag: 04, 06, 08 и 0C

ПОДФУНКЦИЯ: УСИЛЕНИЕ (продолжение)

УКАЗАНИЯ

Контроль соответствия следует проводить только после полной проверки с
помощью диагностического прибора. Данные, приведенные в разделе "Контроль
соответствия", являются справочными.
Условия выполнения: ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ, ПРИ
ВКЛЮЧЕННОМ ЗАЖИГАНИИ.

Пози-

ция

Функция

Параметр или состояние

проверка или действие

Индикация и

примечания

Диагностика

6

Калибровка

ЭБУ

ET026:

Калибровка ЭБУ

Конфигурация 1 - 5 в

зависимости от

комплектации и типа

автомобиля.

Снова задайте

характеристики автомобиля

с помощью команды SC001

"Калибровка ЭБУ".

Издание 2-е

36B-32

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Работа системы

87C

87C-8

187C

VSC

№ VDIAG: 04

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Работа системы

ОБЩИЙ ПРИНЦИП РАБОТЫ

Контроль соответствия системы "автомобиль без ключа" выполняется в три этапа, соответствующих трем ее
подфункциям: управления открывающимися элементами, защиты автомобиля и пуска двигателя.
Диагностика системы "автомобиль без ключа" с помощью диагностического прибора выполняется двумя
способами.

●

Первый способ - диагностика через ЭБУ, обеспечивающий сообщение с одним единственным ЭБУ
(выбрать соответствующий ЭБУ).

●

Второй способ - это диагностика функции, что позволяет установить обмен информации со всеми тремя
(или четырьмя) ЭБУ, обеспечивающими работу системы "автомобиль без ключа".

ОПИСАНИЕ ПОДФУНКЦИЙ

Подфункция управления открывающимися элементами

Данная подфункция включает в себя все, что служит для отпирания и запирания открывающихся
элементов автомобиля.
Эту подфункцию полностью осуществляет ЦЭКБС.

Подфункция "защита от угона"

Данная подфункция включает в себя все, что служит для защиты автомобиля от угона.
Реализация подфункции обеспечивается ЦЭКБС, ЭБУ системы впрыска (противоугонная блокировка
запуска двигателя) и электрозамком рулевой колонки.

Подфункция "запуск двигателя"

Данная подфункция включает в себя все, что служит для запуска двигателя.
В число осуществляющих ее ЭБУ входят ЦЭКБС, ЭБУ системы впрыска, блок защиты и коммутации
и в зависимости от комплектации ЭБУ автоматической коробки передач или механической КП
с автоматическим управлением.

Примечание:
– Запирание открывающихся элементов невозможно при подаче напряжения после замка

зажигания или при карточке, вставленной в считывающее устройство.

– ЭБУ АБС выдает информацию о скорости движения автомобиля на систему автоматического

запирания дверей во время движения.

– Функция автоматического запирания дверей во время движения отменяется при неисправности

системы подушек безопасности, а при выдаче сигнала о срабатывании подушек безопасности
происходит отпирание дверей.

Примечание:
– Функция запирания рулевой колонки запрещена при неисправности системы подушек

безопасности и/или АБС (при отсутствии информации о скорости движения).

– Нарушение работы блока защиты и коммутации может вызвать несрабатывание замка рулевой

колонки.

Примечание:
– Остановка двигателя невозможна до тех пор, пока выдается сигнал скорости движения выше

0 км/ч.

– Двигатель останавливается при срабатывании подушек безопасности.

VSС84 1.0

Издание 2-е

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Работа системы

87C

87C-9

VSC

№ VDIAG: 04

АВТОМОБИЛЬ БЕЗ КЛЮЧА

ОБМЕН ИНФОРМАЦИЕЙ МЕЖДУ ОСНОВНЫМИ ЭЛЕМЕНТАМИ СИСТЕМЫ "АВТОМОБИЛЬ БЕЗ КЛЮЧА"

– запрос на запирание или отпирание

ЦЭКБС

Замок рулевой

колонки

– информация о состоянии замка

– запрос на подачу напряжения после замка

зажигания

– условия для пуска двигателя соблюдены
– запрос на включение стартера

ЦЭКБС

Блок Защиты и

Коммутации

– информация о наличии напряжения после

замка зажигания

– обмен информацией между замком рулевой

колонки и системой противоугонной
блокировки запуска двигателя

ЦЭКБС

ЭБУ Системы

впрыска

– информация о наличии условий для пуска

двигателя

ЦЭКБС

– Информация о скорости движения автомобиля

ЭБУ АБС

ЦЭКБС

– отсутствие или наличие неисправностей

ЭБУ ПОДУШЕК

БЕЗОПАСНОСТИ

ЭБУ

Системы впрыска

– ответ карточки

Считывающее

устройство карточки

Карточка

– запрос на наличие и принадлежность карточки

автомобилю

VSС84 1.0

Издание 2-е

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Работа системы

87C

87C-10

VSC

№ VDIAG: 04

Пояснения:
Проводная связь =
Мультиплексная связь =

VSС84 1.0

Издание 2-е

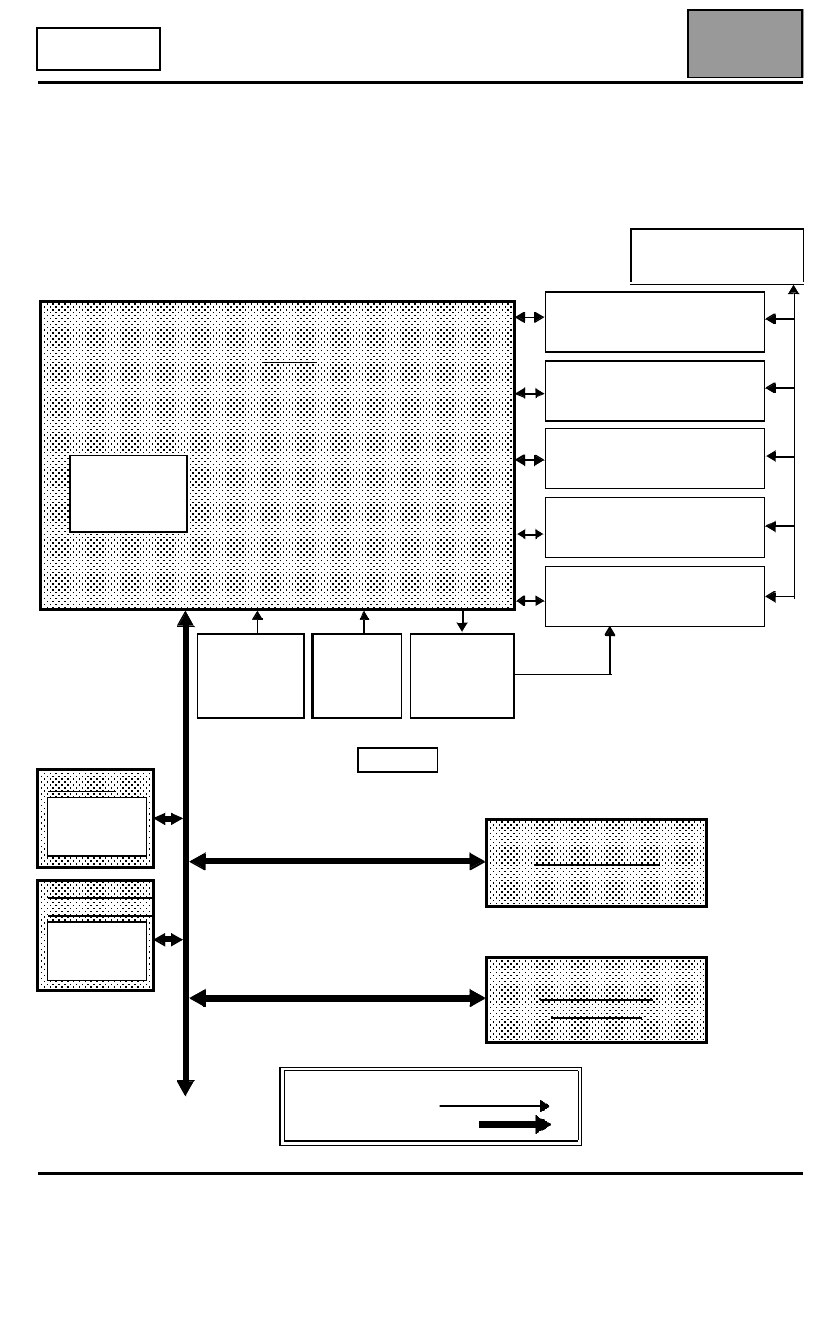

АВТОМОБИЛЬ БЕЗ КЛЮЧА

ЭЛЕМЕНТЫ, УПРАВЛЯЕМЫЕ СИСТЕМОЙ "АВТОМОБИЛЬ БЕЗ КЛЮЧА" ПРИ ОСУЩЕСТВЛЕНИИ
ПОДФУНКЦИИ УПРАВЛЕНИЯ ДВЕРЬМИ

Блокировка внутренних

ручек дверей

ЦЭКБС

Электродвигатель привода

замка/датчик состояния

левой передней двери

Электродвигатель привода

замка/датчик состояния
правой передней двери

Антенна

приема радио-

частотного

сигнала

Электродвигатель привода

замка/датчик состояния

правой задней двери

Электродвигатель привода

замка/датчик состояния

левой задней двери

Электродвигатель привода

замка/датчик состояния

двери задка

Выключатель
центрального

замка

Считыва-

ющее

устройство

карточки

датчик

запроса на

отпирание

двери задка

Мультиплек-

сная сеть

автомобиля

Карточка

ЭБУ АБС

Информация

о скорости

автомобиля

Щиток приборов

ЭБУ подушек
безопасности

Только в слу-

чае неис-

правности

Блок защиты и

коммутации
