Renault Scenic, Scenic 2. Руководство - часть 78

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Вводная часть

87C

87C-4

VSC

№ VDIAG: 04

Предъявление этой карточки обязательно:

●

При обращении за помощью в службу технической поддержки Techline.

●

Для подачи запроса на разрешение завода-изготовителя, при замене детали, требующей
обязательного разрешения.

●

Она прилагается к "поднадзорным" деталям при возврате на завод-изготовитель. Таким образом,
наличие карточки диагностики является условием гарантийного возмещения и способствует
лучшему анализу снятых деталей.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения ущерба для материальной части и травматизма:

– Убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение

работы ЭБУ, если батарея недостаточно заряжена.

– Не используйте вспомогательную батарею (пользование 24-вольтовой батареей запрещено).
– Для предотвращения случайного запуска двигателя проверьте исправность датчика хода педали

сцепления.

– Не курите.
– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

5. КАРТОЧКА ДИАГНОСТИКИ

ВНИМАНИЕ!

ВНИМАНИЕ!
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО КАЖДЫЙ РАЗ

ПРИ ПРОВЕДЕНИИ ДИАГНОСТИКИ.

VSС84 1.0

Издание 2-е

Перечень поднадзорных деталей: Электронный блок управления

КАРТОЧКА ДИАГНОСТИКИ

Система: Управление дверьми

Страница 1/2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический
прибор

CLIP

Версия обновления

●

Ощущения клиента

875

Проблема с запиранием и
отпиранием дверей

1473

Нарушение работы
карточки или пульта
дистанционного
управления

881

Горит сигнальная лампа

1072

Проблемы с освещением
салона

Прочее

Дополнительные сведения:

●

Условия, при которых появляются указанные владельцем неисправности

005

Во время движения

010

Постепенное ухудшение
работы

004

Периодически

009

Внезапно

Прочее

Дополнительные сведения:

●

Документация, использованная при диагностике

Используемый метод диагностики

Виды руководств по диагностике:

Руководство по ремонту      Техническая Нота

     Компьютерная

диагностика

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты Схемы
электрооборудования:

Прочая документация

Название и/или обозначение:

FD 18

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию - страницу распечатать или сделать копию

Считать с помощью диагностического прибора (окно идентификации):

КАРТОЧКА ДИАГНОСТИКИ

Система: Управление дверьми

Страница 2/2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного
обеспечения

№ калибровки

Версия программного
обеспечения диагностики

●

Неисправности, выявленные с помощью диагностического прибора

№

неисправности

Присутствующая

неисправность

Запомненная

неисправность

Наименование неисправности

Описание

●

Условия появления неисправности

№ состояния или

параметра

Наименование параметра

Значение

Единица

измерения

●

Специальные сведения о системе

Описание:

●

Дополнительная информация

По каким причинам было принято
решение о замене ЭБУ?
Перечислите другие замененные
детали

Какие другие системы неисправны?

Дополнительные сведения:

FD 18

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию - страницу распечатать или сделать копию

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Работа системы

87C

187C

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Работа системы

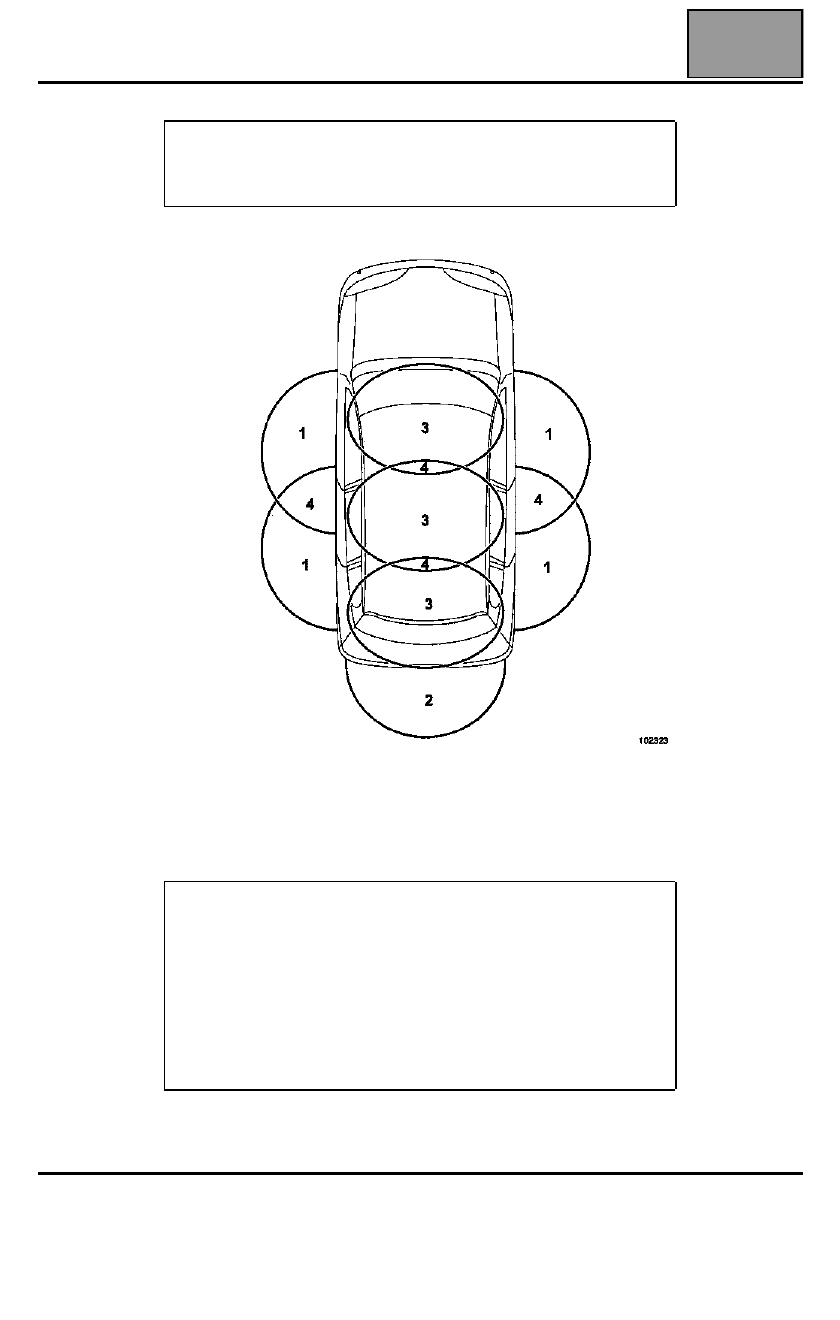

2  :  зоны приема наружных антенн боковых дверей
3  :  зона приема антенны двери задка
4  :  зона приема внутренних антенн
5  :  зона приема двух антенн, которая может оказаться не охваченной в

случае фазоинверсии одной из этих двух антенн.

Принципиальная схема системы "свободные руки"

Примечание:
При коротком замыкании на "массу" одной из антенн ее зона приема
может увеличиться вдвое.
При коротком замыкании одной из внутренних антенн ее зона приема
может перекрыть зоны приема наружных антенн (при этом, если
карточка находится вне автомобиля, запирание и отпирание дверей
может стать невозможным при сохранении возможности запуска
двигателя).
При коротком замыкании на "массу" одной из наружных антенн
автомобиль можно запереть и отпереть при нахождении карточки
на расстоянии 2 м или более от автомобиля.

VSC84 1.0

Издание 2-е

87C-7
