КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Алгоритмы поиска неисправностей

87B

87B-263

№ Vdiag: 44

АПН 29

Подача напряжения "+" после замка зажигания не

прекращается

УКАЗАНИЯ

Выполняйте проверку данной жалобы владельца только после полной проверки
с помощью диагностического прибора.

Проверьте состояние ET070 "Выключатель
запуска двигателя", отражается ли состояние
как "Нажат" при воздействии на выключатель?

ДА

Выполните полную диагностику блока защиты и
коммутации.

Выполните диагностику данного
состояния.

НЕТ

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Проведите полную проверку при помощи диагностического прибора.

UCH B/C 84 version 2

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Вводная часть

87C

87C-1

187C

VSC

№ VDIAG: 04

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Вводная часть

АВТОМОБИЛЬ БЕЗ КЛЮЧА

1. ПРИМЕНИМОСТЬ ДОКУМЕНТА

В данном документе даны указания по диагностике, применимые ко всем ЭБУ, имеющим следующие
характеристики:

2. ДОКУМЕНТАЦИЯ И ОБОРУДОВАНИЕ, НЕОБХОДИМЫЕ ДЛЯ ДИАГНОСТИКИ

Вид документации

Методика диагностики (настоящий документ и технические ноты установленной на автомобиле
системы впрыска топлива, ЦЭКБС и блока защиты и коммутации):
– Средства диагностической помощи (встроены в диагностический прибор), документация на

бумажном носителе (Руководство по ремонту или Технические ноты), справочно-информационная
система Dialogys.

Электросхемы
– На компакт-дисках и бумажном носителе.

Диагностические приборы

– CLIP

Необходимое оборудование и приборы

3. ДЛЯ СПРАВКИ

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Для проведения диагностики ЭБУ автомобиля, необходимо в режиме диагностики включить "зажигание"
(принудительная подача "+" после замка зажигания).

Для этого:

– установите карточку автомобиля в считывающее устройство (модификация автомобиля без ключа,

сценарий 1 (базовая комплектация без функции "свободные руки") и сценарий 2 (максимальная
комплектация с функцией "свободные руки").

– нажмите и удержите (более 5 секунд) кнопку запуска двигателя без наличия условий для пуска

двигателя.

– подключите диагностический прибор и выполните необходимые операции.

Автомобиль или автомобили: Scénic II
Проверяемая система: Автомобиль без
ключа

Наименование ЭБУ:
№ программы:
№ версии программного обеспечения
диагностики, Vdiag: 04

Необходимое оборудование и приборы

Мультиметр

Универсальная контактная плата: Elé. 1681

Примечание:
На правый и левый ЭБУ ксеноновых ламп напряжение питания подается при включении ближнего света
фар. Таким образом, их диагностика может производиться только после включения зажигания в режиме
диагностики (принудительная подача "+" после замка зажигания) и включения ближнего света фар.

VSС84 1.0

Издание 2-е

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Вводная часть

87C

87C-2

VSC

№ VDIAG: 04

Для выключения подачи "+" после замка зажигания выполните следующее:

– отключите диагностический прибор,
– дважды нажмите (продолжительностью менее 3 секунд) на кнопку "запуска двигателя",
– убедитесь в прекращении принудительной подачи "+" после замка зажигания по выключению

сигнальных ламп ЭБУ на щитке приборов.

Неисправности

Неисправности делятся на присутствующие и запомненные (появившиеся при определенных условиях,
а затем пропавшие или же продолжающие иметь место, но недиагностируемые при данных условиях).

Состояние "присутствующая неисправность" или "запомненная неисправность" должно
рассматриваться при подключении диагностического прибора, после подачи "+" после замка зажигания
(без воздействия на элементы данной системы).

Присутствующие неисправности обрабатываются по схеме, описанной в разделе "Интерпретация
неисправностей".

При наличии запомненной неисправности следует отметить отображенные неисправности и выполнить
действия в соответствии с подразделом "Указания".

Если неисправность подтверждается после выполнения операций, приведенных в разделе "Указания",
неисправность признается присутствующей. Обработайте неисправность.

Если неисправность не подтверждается проверьте:

– электрические цепи, относящиеся к неисправному прибору или нарушенной функции,
– разъемы этих цепей (на отсутствие следов окисления, погнутых выводов и т. п.),
– сопротивление определенного неисправным элемента,
– состояние проводов (есть ли оплавленная или срезанная изоляция, следы трения и т. п.).

Контроль соответствия

Целью проведения контроля соответствия является проверка таких состояний и параметров, которые не
приводят к индикации неисправностей диагностическим прибором в том случае, если они находятся за
пределами допуска. Следовательно, этот этап позволяет:

– выполнить диагностику неисправностей, которые не распознаются как неисправности, однако

могут соотноситься с жалобой владельца,

– проверить работоспособность системы и убедиться, что неисправность после ремонта не

появится снова.

Таким образом, в данном разделе представлена диагностика состояний и параметров, а также условия ее
проведения.

Если состояние не соответствует норме или если параметр находится за пределами допуска,
см. соответствующую страницу диагностики.

Особенности проведения контроля соответствия системы "автомобиль без ключа"

Контроль соответствия системы "автомобиль без ключа" выполняется в три этапа, соответствующих трем
подсистемам системы "автомобиль без ключа": управление открывающимися элементами, защита
автомобиля и пуск двигателя.

Состояния и параметры этих подсистем рассматриваются вместе с соответствующими ЭБУ.

Ж алобы владельца – Алгоритм поиска неисправностей

Если при проверка с помощью диагностического прибора неисправностей не обнаружено, но неисправность
по жалобе владельца сохраняется, то неисправность следует устранять, исходя из жалобы владельца.

Общая схема проверки приведена на следующей странице в виде блок-схемы

VSС84 1.0

Издание 2-е

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - Вводная часть

87C

87C-3

VSC

№ VDIAG: 04

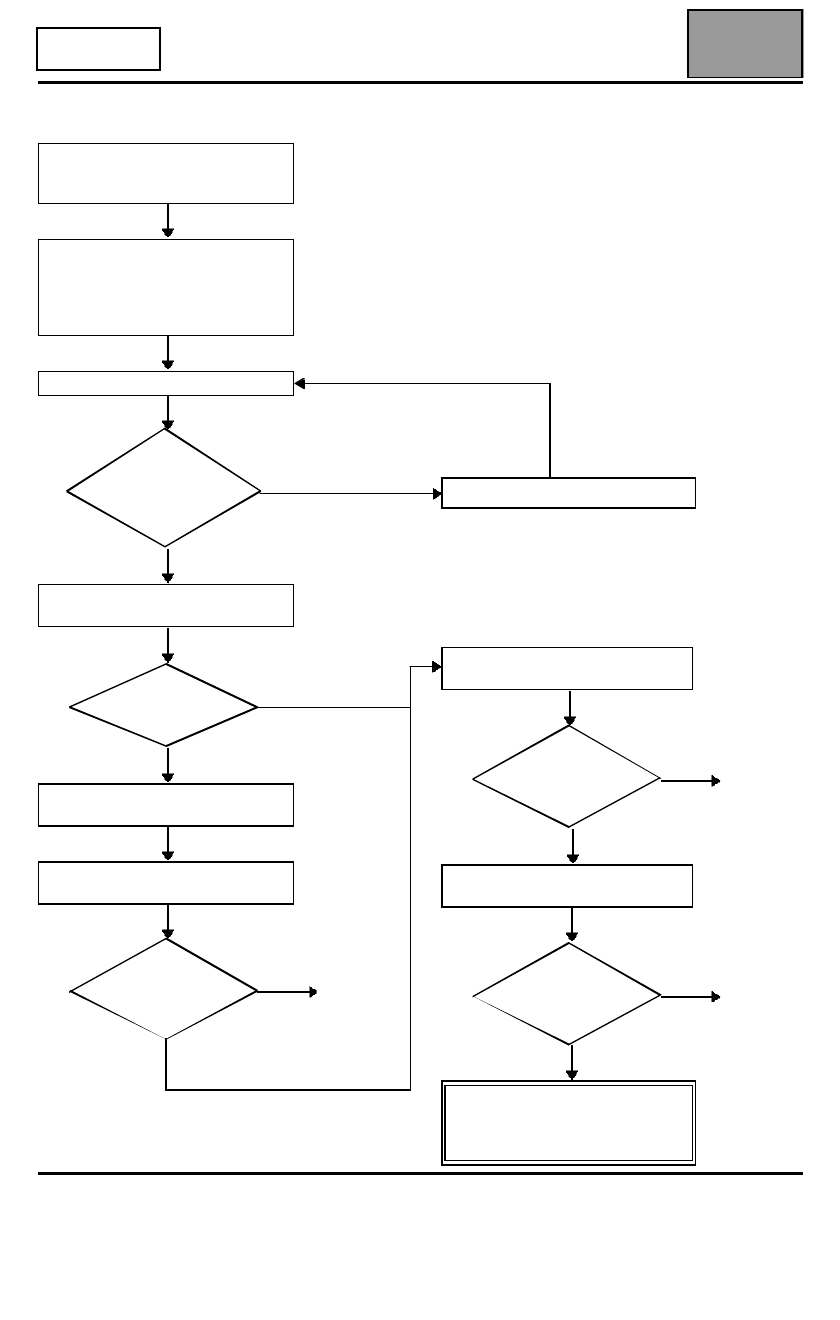

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется

в памяти диагностического

прибора CLIP и в Руководстве по

ремонту или Технической ноте)

Подключите прибор CLIP

Ведется ли

обмен

информацией

с ЭБУ?

нет

да

Считывание кодов

неисправностей

нет

Наличие

неисправностей

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

нет

Признак

неисправности

сохранился

Неисправ-

ность

устранена

да

См. АПН 1

Выполните контроль

соответствия

нет

Признак

неисправности

сохранился

Неисправ-

ность

устранена

Используйте АПН (алгоритмы

поиска неисправностей)

нет

Признак

неисправности

сохранился

Неисправ-

ность

устранена

Обратитесь в службу технической

поддержки Techline

с предоставлением заполненной

карточки диагностики
