57A

-

6

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

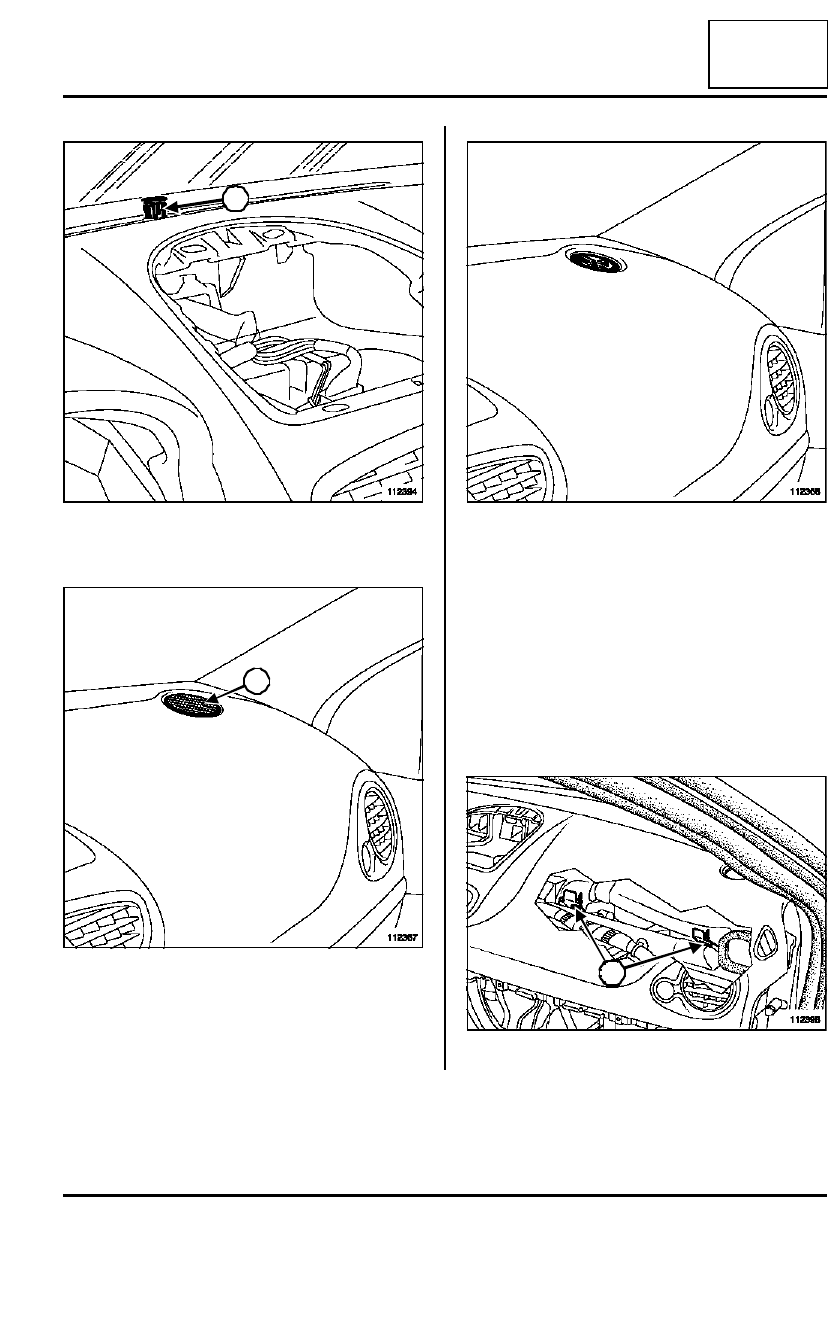

Soltar el captador de insolación (16).

Desconectar el conector.

Soltar las rejillas del tweeter (17) utilizando un des-
tornillador plano.

Extraer los tweeters.

Desconectar los conectores.

Extraer los guarnecidos del montante del parabrisas
(consultar Guarnecido del montante del parabri-
sas: Extracción - Reposición).

Extraer el guardaobjetos (consultar 57A, Accesorios
interiores,  Portaobjetos: Extracción - Reposición,
página 57A-14).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos (18) (bajo el tablero de a bordo).

112394

112367

16

17

112368

112398

18

57A

-

7

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

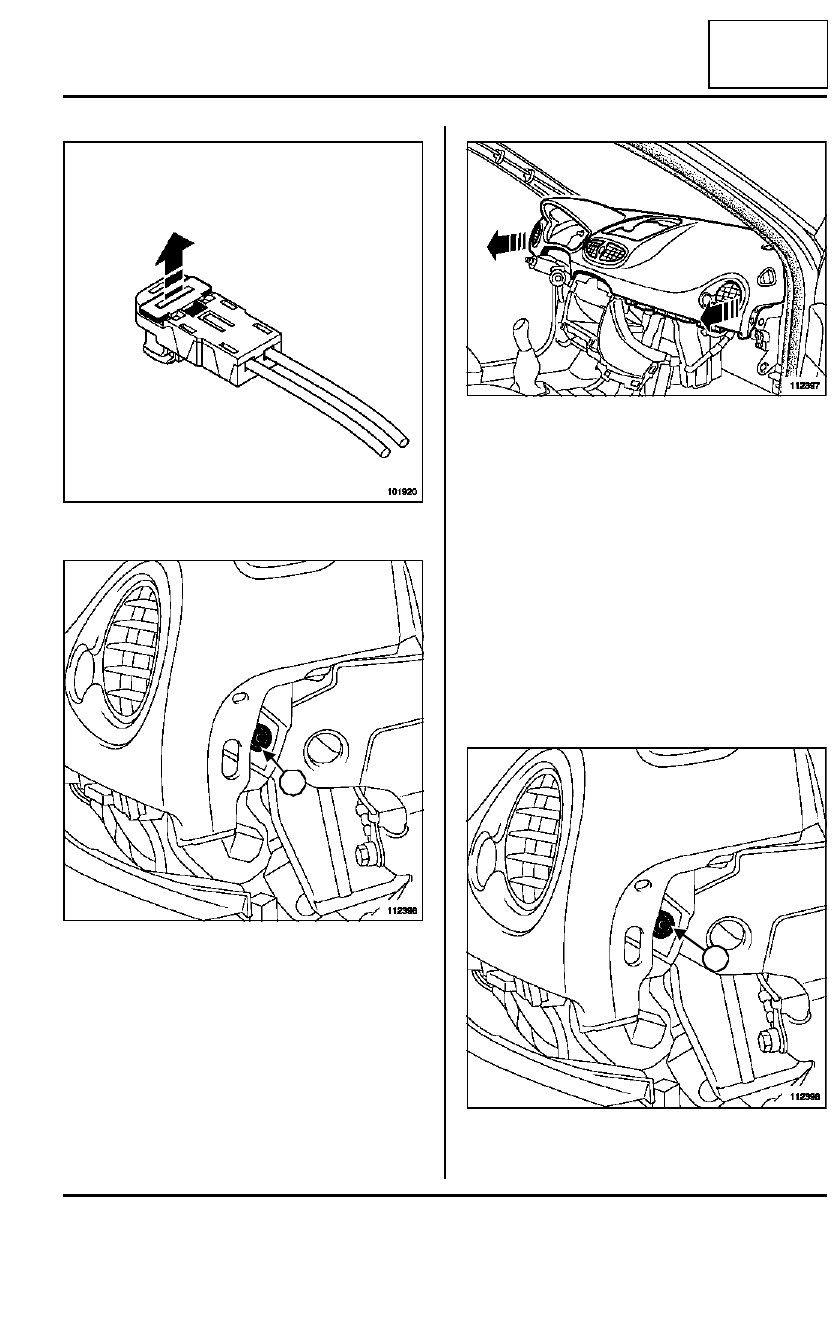

Desconectar los conectores del airbag del pasajero.

Quitar los tornillos (19) en cada lado del vehículo.

Memorizar el recorrido del cableado.

Extraer el tablero de a bordo (esta intervención re-
quiere dos operarios).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar la higiene del cableado.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el tablero de a bordo (esta intervención re-
quiere dos operarios).

Colocar el cableado en su sitio.

Poner los tornillos (20) de cada lado del vehículo.

Conectar los conectores del airbag del pasajero.

101920

112396

19

112397

112396

20

57A

-

8

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

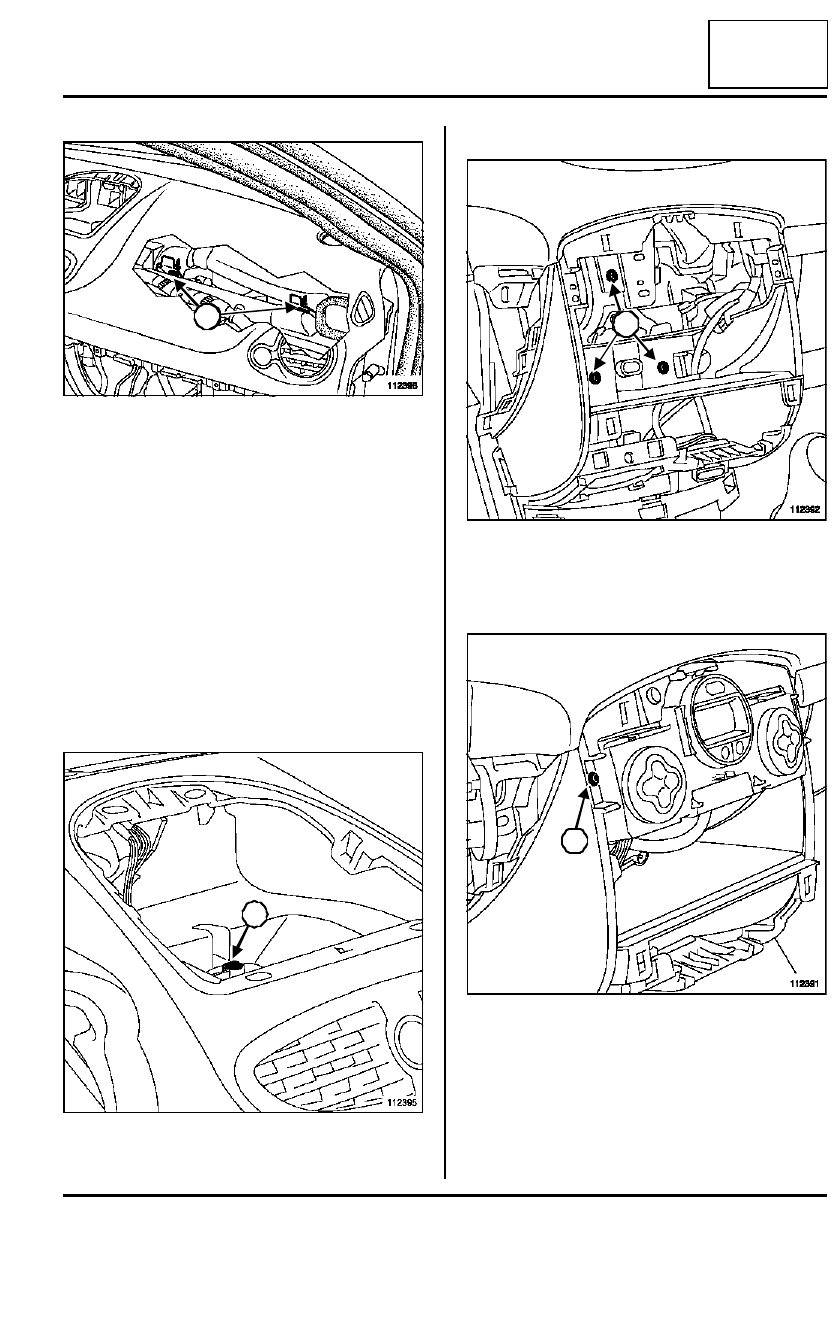

Apretar al par los tornillos de fijación del airbag en
la viga (8 N.m), (21).

III - ETAPA FINAL

Colocar el portaobjetos (consultar 57A, Accesorios
interiores,  Portaobjetos: Extracción - Reposición,
página 57A-14).

Colocar los guarnecidos del montante de parabrisas
(consultar Guarnecido del montante del parabri-
sas: Extracción - Reposición).

Colocar:

- los tweeters,

- las rejillas de los tweeters,

- el captador de insolación.

Colocar:

- el tornillo (22),

- el soporte de pantalla.

Colocar:

- los tornillos (23),

- el cuadro de mando de climatización.

Colocar los tornillos (24).

Encajar:

- el guarnecido central,

- el guarnecido central inferior.

Colocar la consola central (consultar 57A, Acceso-
rios interiores, Consola central: Extracción - Reposi-
ción,  página 57A-12).

112398

112395

21

21

22

112392

112391

23

23

23

24

57A

-

9

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

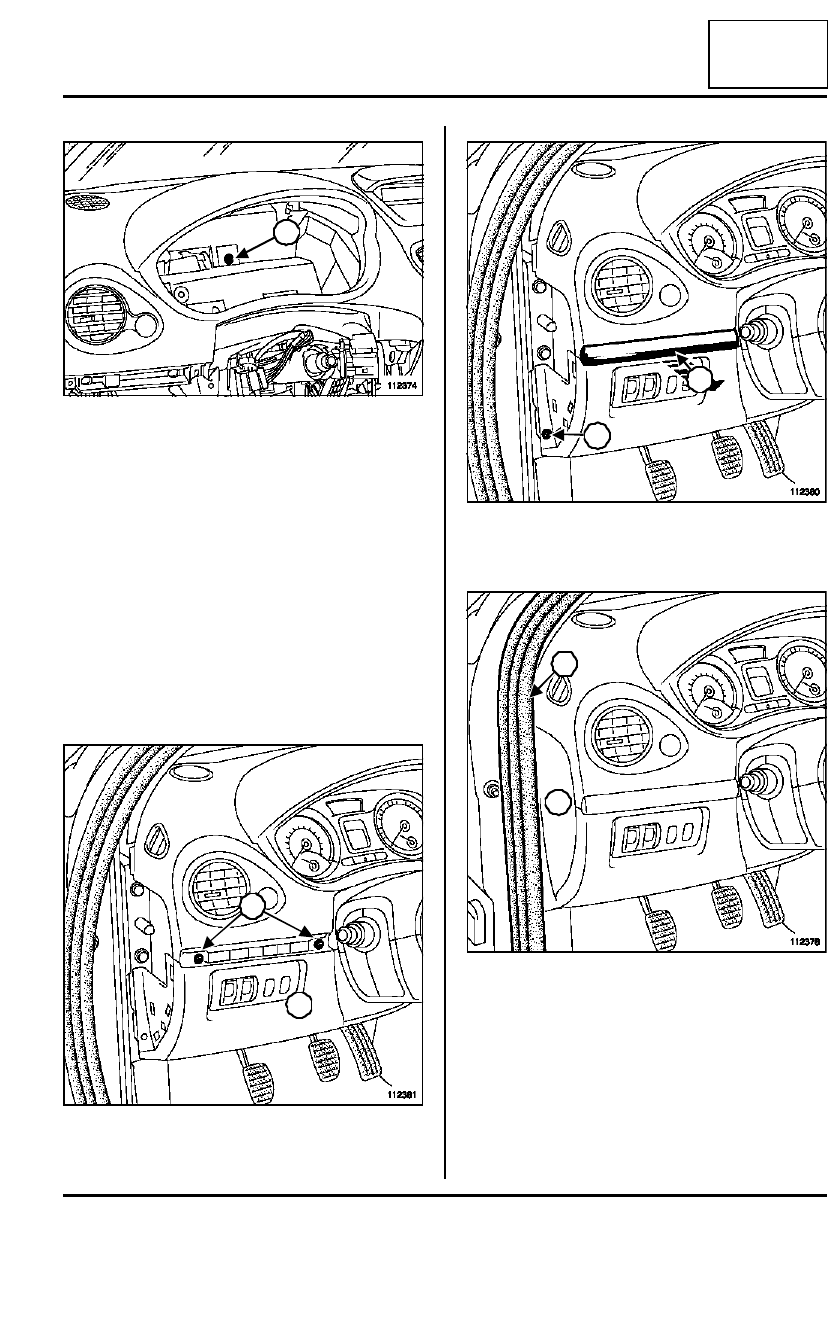

Colocar:

- el tornillo (25),

- el cuadro de instrumentos.

Encajar el marco del cuadro de instrumentos.

Colocar el conjunto bajo el volante (consultar MR
392, 84A, Mando - Señalización, conjunto de
mando bajo el volante).

Encajar:

- el fuelle de coquilla en la coquilla superior,

- las dos coquillas entre sí.

Poner los tornillos de fijación de la coquilla.

Enganchar el cárter inferior (26).

Colocar los tornillos (27).

Encajar el embellecedor (28).

Colocar el tornillo (29).

Encajar el protector lateral (30).

Colocar la junta (31).

Conectar la batería ( consultar MR 392 Electrici-
dad, 80A, Batería: Extracción-reposición).

Efectuar los aprendizajes necesarios.

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad,
88C, Airbag y pretensores, Airbag frontal del
conductor: Extracción - Reposición).

112374

112381

25

27

26

27

112380

112378

29

28

31

30
