Renault Clio. Manual - parte 467

57A

-

2

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

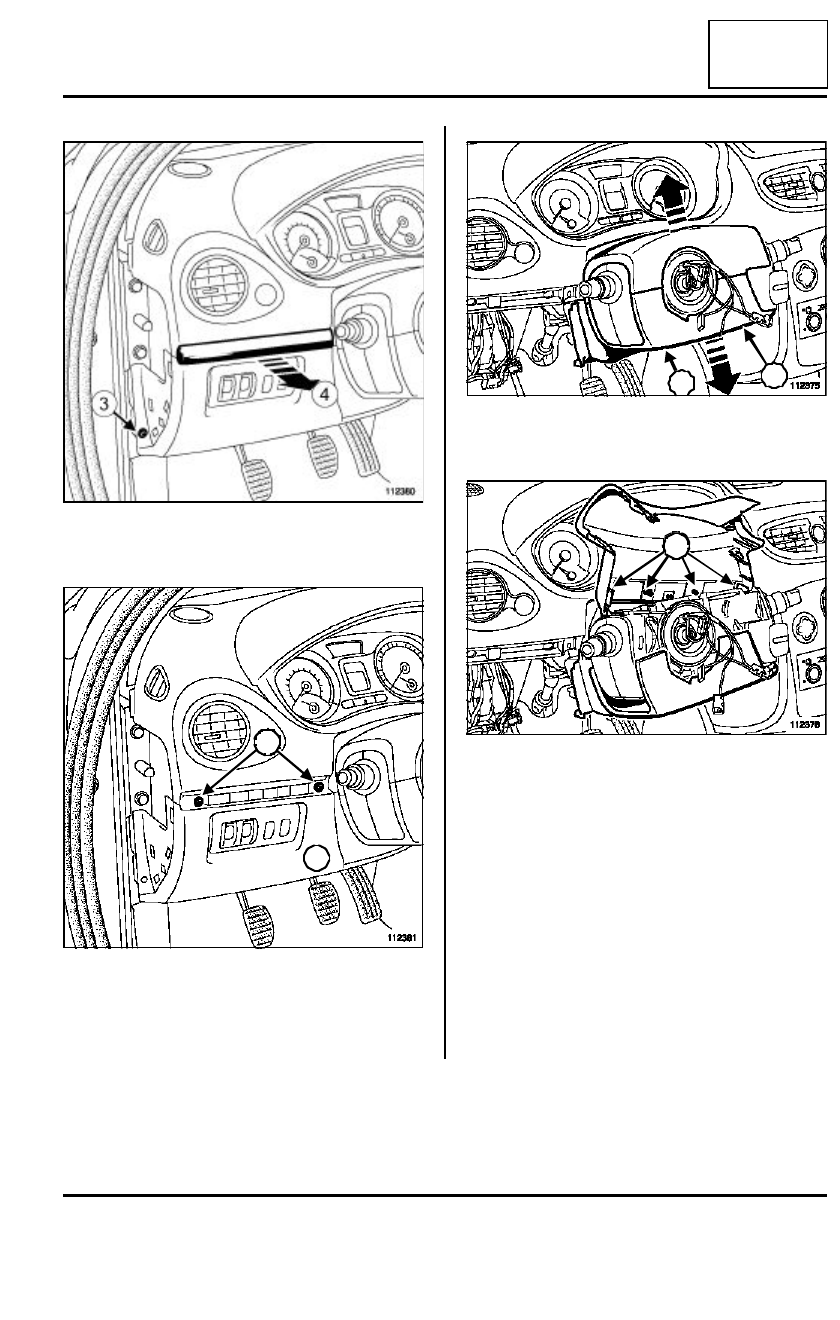

Quitar el tornillo (3).

Soltar el embellecedor (4).

Quitar los tornillos (5).

Extraer el cárter inferior (6).

Desconectar los conectores (según el nivel de equi-
pamiento).

Quitar los tornillos (7) bajo la coquilla inferior.

Soltar las coquillas inferior y superior.

Soltar la coquilla superior (8).

Extraer las coquillas.

Extraer el conjunto bajo el volante (consultar MR
392, 84A, Mando - Señalización, conjunto de
mando bajo el volante: Extracción - Reposición).

112380

112381

5

6

112375

112376

7

7

8

8

57A

-

3

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

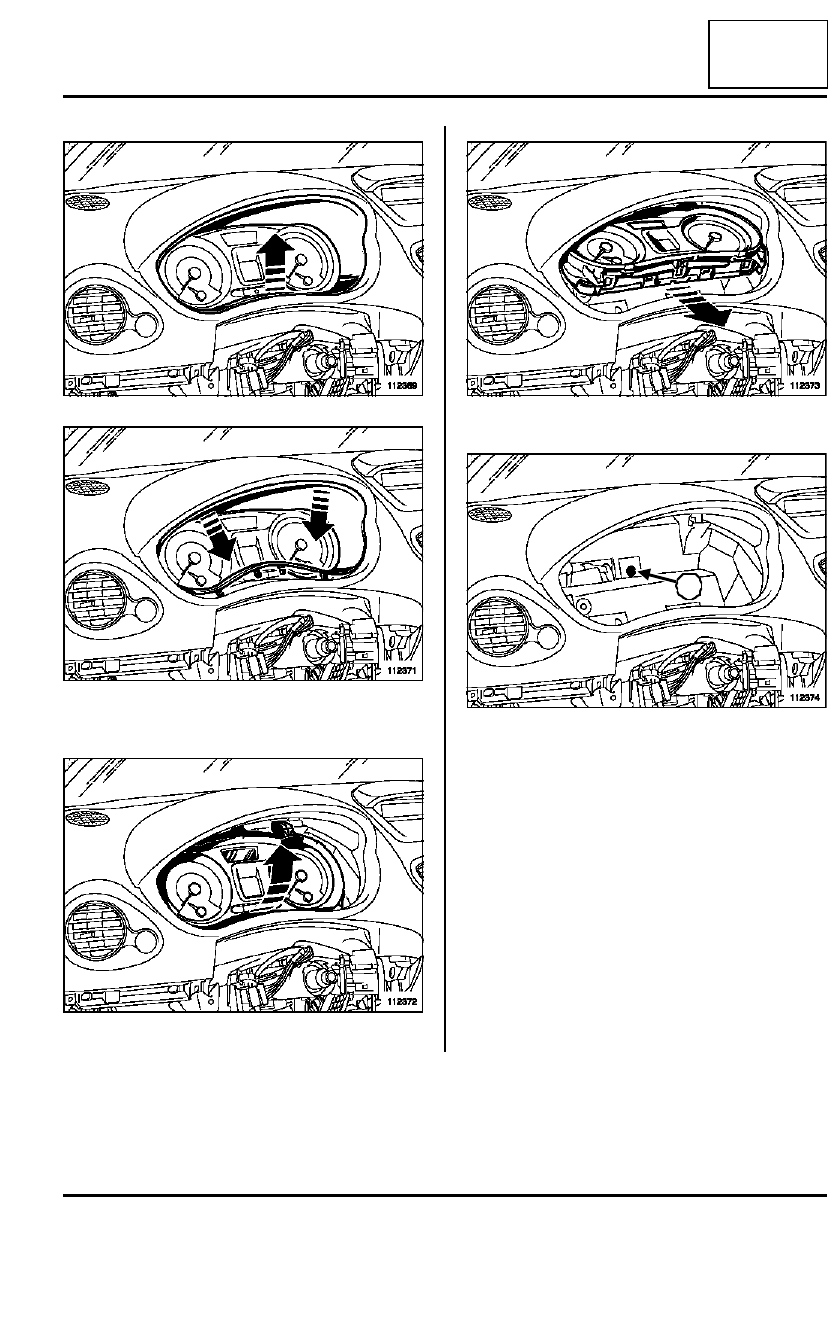

Extraer el guarnecido del marco del cuadro de ins-
trumentos.

Levantar el cuadro de instrumentos.

Soltar el cuadro de instrumentos.

Extraer:

- el tornillo (9),

- la consola central (consultar 57A, Accesorios inte-

riores, Consola central: Extracción - Reposición,
página 57A-12).

112369

112371

112372

112373

112374

9

57A

-

4

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

Soltar el guarnecido en (10) y (11).

Extraer el auto-radio y o la navegación (consultar,
MR 392, 86A, Radio, Auto-radio" gama alta" o
Auto-radio "gama baja": Extracción-reposición),
o (consultar MR 392, 83B, Ordenador de a bordo,
Navegación "gama baja": Extracción - Reposi-
ción).

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

112366

10

11

112389

112390

57A

-

5

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

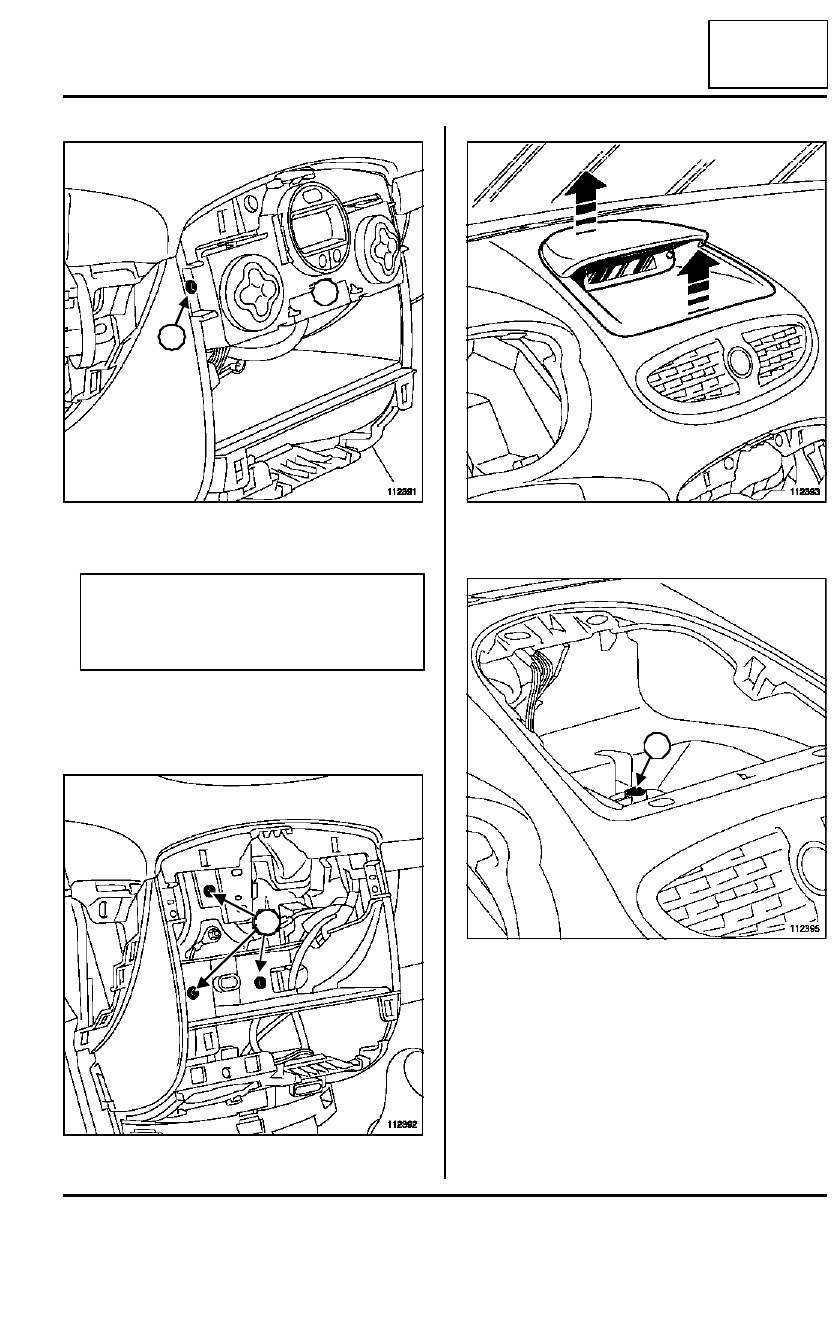

Quitar los tornillos (12).

Extraer el cuadro de mando (13) (según el nivel de
equipamiento).

Desconectar los conectores.

Quitar los tornillos (14).

Soltar el soporte de pantalla mediante el útil (Car.
1597).

Quitar el tornillo (15).

112391

Nota:

Para los vehículos equipados con climatización
no regulada, extraer el cuadro de mando sin
extraerlo.

112392

12

13

14

14

112393

112395

15
