Renault Clio. Manual - parte 466

56A

ACCESORIOS EXTERIORES

Bandas decorativas laterales: Extracción - Reposición

56A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

1 - Puerta lateral delantera

Extraer:

- el guarnecido de la puerta delantera (consultar

Guarnecido de la puerta lateral delantera: Ex-
tracción - Reposición),

- el retrovisor exterior (consultar 56A, Accesorios ex-

teriores, Retrovisor exterior: Extracción - Reposi-
ción, página 56A-5),

- el cristal deslizante de la puerta delantera (consul-

tar 54A, Cristales, Cristal deslizante de puerta late-
ral delantera: Extracción - Reposición, página
54A-6),

- la corredera del cristal de puerta delantera (consul-

tar Corredera del cristal de la puerta lateral de-
lantera: Extracción - Reposición),

- el lamelunas exterior de la puerta delantera (con-

sultar Lamelunas exterior de la puerta lateral de-
lantera: Extracción - Reposición).

2 - Puerta lateral trasera

Extraer:

- el guarnecido de la puerta trasera (consultar Guar-

necido de la puerta lateral trasera: Extracción -
Reposición),

- parcialmente el cristal deslizante de puerta trasera

sin extraerlo del cajón de la puerta (consultar 54A,
Cristales, Cristal deslizante de puerta lateral trase-
ra: Extracción - Reposición, página 54A-8),

- parcialmente la corredera del cristal de puerta tra-

sera en la parte delantera (consultar Corredera del
cristal de puerta lateral trasera: Extracción - Re-
posición),

- parcialmente el lamelunas exterior en la parte de-

lantera (consultar Lamelunas exterior de puerta
lateral trasera: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Despegar con un soplete de aire caliente la banda
decorativa lateral.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar con heptano la zona de pegado de la pelícu-
la y limpiar utilizando un paño que no suelte pelusa.

Nota:

Las bandas decorativas laterales se destruyen
durante la extracción, sustituir las bandas deco-
rativas laterales después de cada extracción.

111940

Nota:

La extracción es idéntica para la banda decora-
tiva lateral trasera.

56A

ACCESORIOS EXTERIORES

Bandas decorativas laterales: Extracción - Reposición

56A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

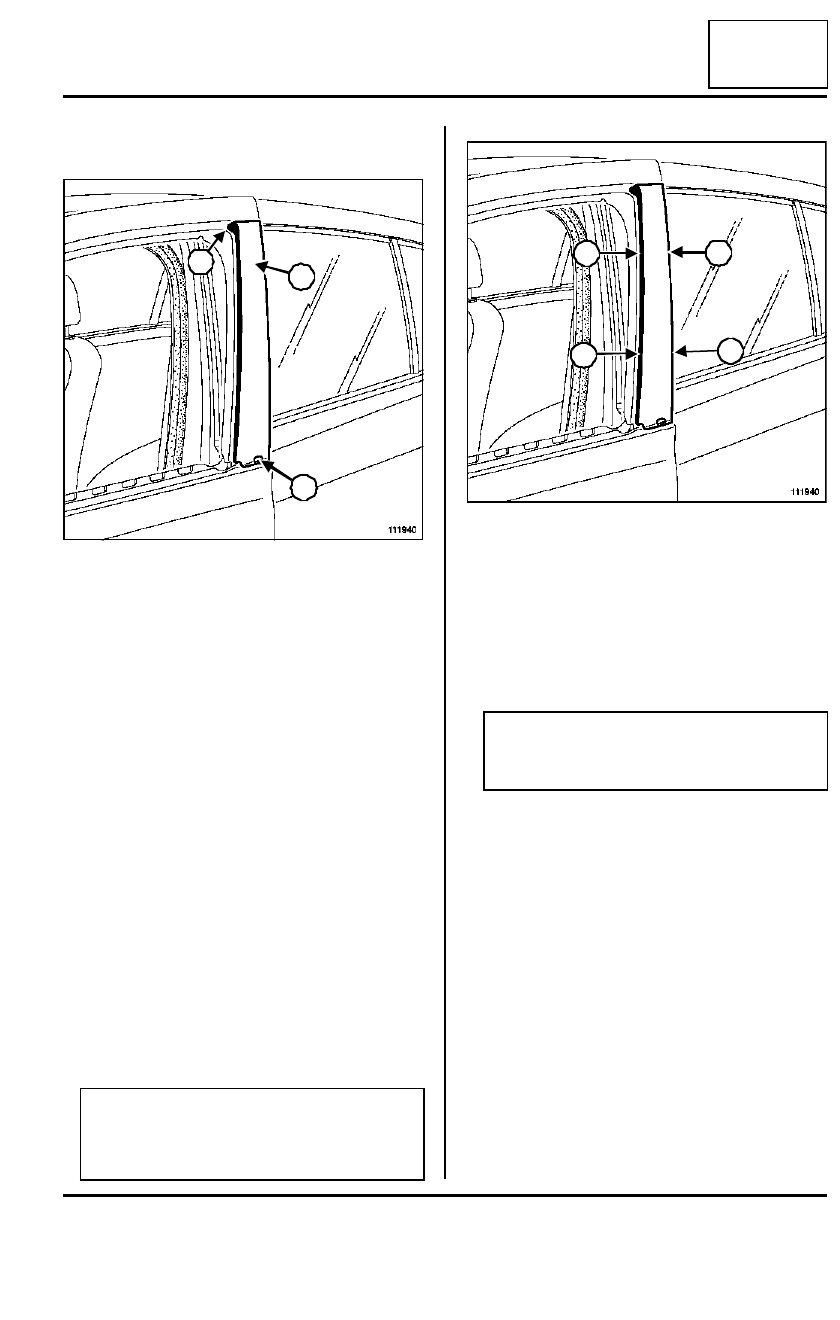

Presentar la banda decorativa que hay que pegar
sobre el montante de la puerta y efectuar un centra-
do visual a la altura del orificio (1) y en la parte supe-
rior del montante (2).

Fijar en su lugar la parte inferior de la banda decora-
tiva con cinta de enmascarar.

Dar la vuelta a la parte superior de la banda decora-
tiva y retirar el papel protector a la altura del marca-
do (3).

Pegar la banda decorativa teniendo la precaución de
conservar su alineamiento.

Retirar el papel protector en la parte superior de la
banda decorativa.

Pegar la parte superior pasando una rasqueta de
plástico de abajo arriba con un gesto continuo.

Retirar la cinta de enmascarar en la parte inferior de
la banda decorativa.

Pasar la rasqueta de plástico de arriba abajo con un
gesto continuo, tirando progresivamente del papel
protector según el avance del pegado teniendo la
precaución de conservar su alineamiento.

Aplicar la banda decorativa en las dos aristas (4) y
(5) mediante la rasqueta de plástico.

Empujar el borde (4) haciendo un movimiento de
atrás hacia adelante para aplicar correctamente la
banda decorativa del lado de la corredera.

Doblar el borde (5) progresivamente en toda su lon-
gitud con la rasqueta de plástico y acabar de aplicar-
la con el pulgar en el lado interior del montante.

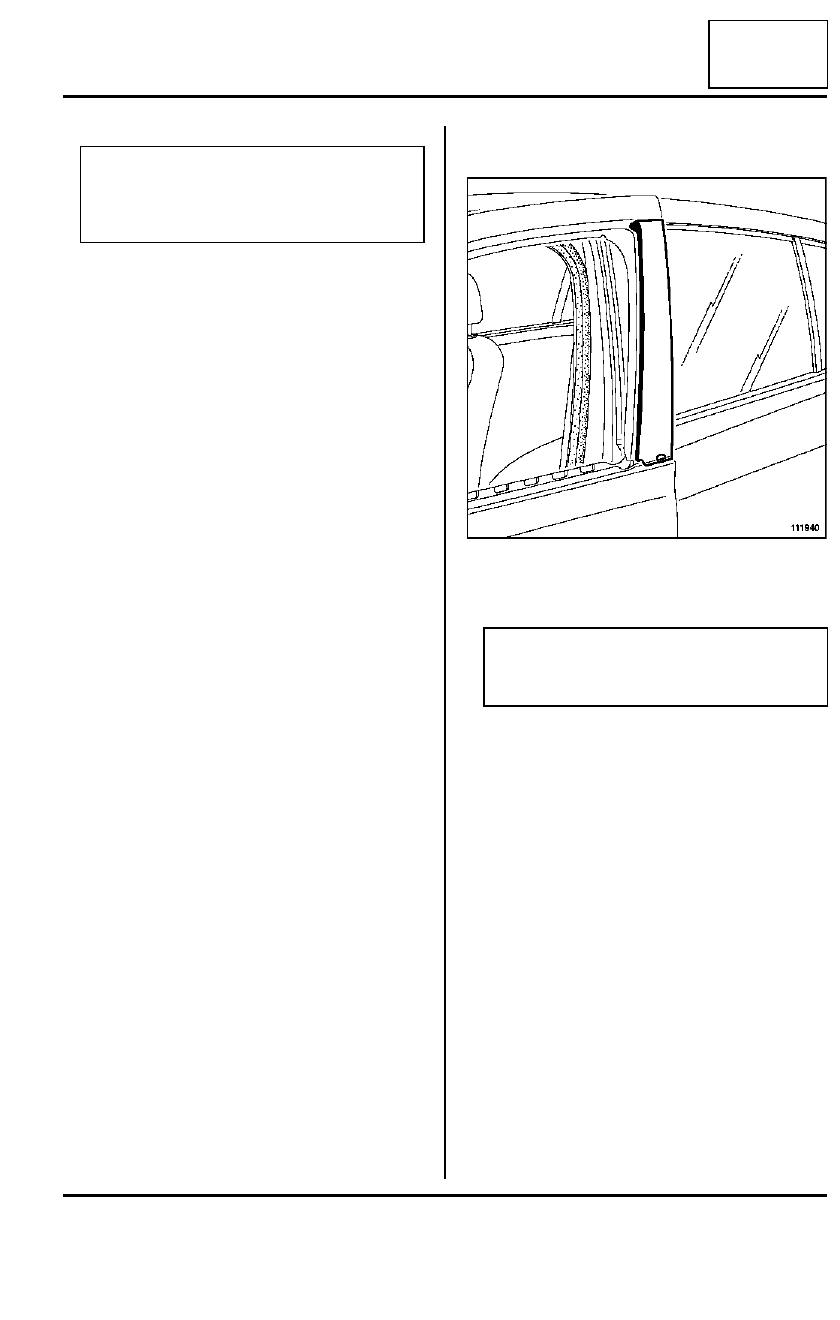

III - ETAPA FINAL

1 - Puerta lateral delantera

Colocar:

- la corredera de la puerta delantera (consultar Cor-

redera del cristal de la puerta lateral delantera:
Extracción - Reposición),

- el lamelunas exterior de la puerta delantera (con-

sultar Lamelunas exterior de la puerta lateral de-
lantera: Extracción - Reposición),

- el cristal deslizante de la puerta delantera (consul-

tar 54A, Cristales, Cristal deslizante de puerta late-
ral delantera: Extracción - Reposición, página
54A-6),

- el retrovisor exterior (consultar 56A, Accesorios ex-

teriores, Retrovisor exterior: Extracción - Reposi-
ción, página 56A-5),

111940

ATENCIÓN

No presionar demasiado la rasqueta de plástico
para no producir un estiramiento y una deforma-
ción de la banda decorativa.

111940

Nota:

El método es idéntico para la colocación de la
banda decorativa de la puerta trasera.

56A

ACCESORIOS EXTERIORES

Bandas decorativas laterales: Extracción - Reposición

56A

- el guarnecido de la puerta delantera (consultar

Guarnecido de la puerta lateral delantera: Ex-
tracción - Reposición).

2 - Puerta trasera lateral

Colocar:

- la corredera del cristal de puerta trasera (consultar

Corredera del cristal de puerta lateral trasera:
Extracción - Reposición),

- el cristal deslizante de puerta trasera (consultar

54A, Cristales, Cristal deslizante de puerta lateral
trasera: Extracción - Reposición, página 54A-8),

- parcialmente el lamelunas exterior en la parte de-

lantera (consultar Lamelunas exterior de puerta
lateral trasera: Extracción - Reposición),

- el guarnecido de la puerta trasera (consultar Guar-

necido de la puerta lateral trasera: Extracción -
Reposición).

57A

ACCESORIOS INTERIORES

Tablero de a bordo: Extracción - Reposición

57A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bag y pretensores, Airbag frontal del conductor:
Extracción - Reposición).

Desconectar la batería ( consultar MR 392 Electrici-
dad, 80A, Batería: Extracción - Reposición).

Bloquear la columna de dirección en posición baja.

Extraer:

- el airbag frontal del conductor (consultar MR 392,

88C, Airbag y pretensores, Airbag frontal del
conductor: Extracción - Reposición).

- el volante (consultar MR 392, 36B, Dirección asis-

tida, Volante de dirección: Extracción - Reposi-
ción).

Extraer parcialmente la junta.(1)

Extraer el protector lateral.(2)

Utillaje especializado indispensable

Car. 1597

Palanca para extraer
las grapas de la
empuñadura trasera
para curvas

Material indispensable

útil de diagnóstico

Pares de apriete

tornillos de fijación del
airbag en la viga

8 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad o en su proximidad, bloquear impe-
rativamente el calculador del airbag con elútil de
diagnóstico. Al activarse esta función, todas las
líneas de ignición están inhibidas y el testigo en
el cuadro de instrumentos se enciende fijo (con
el contacto puesto).

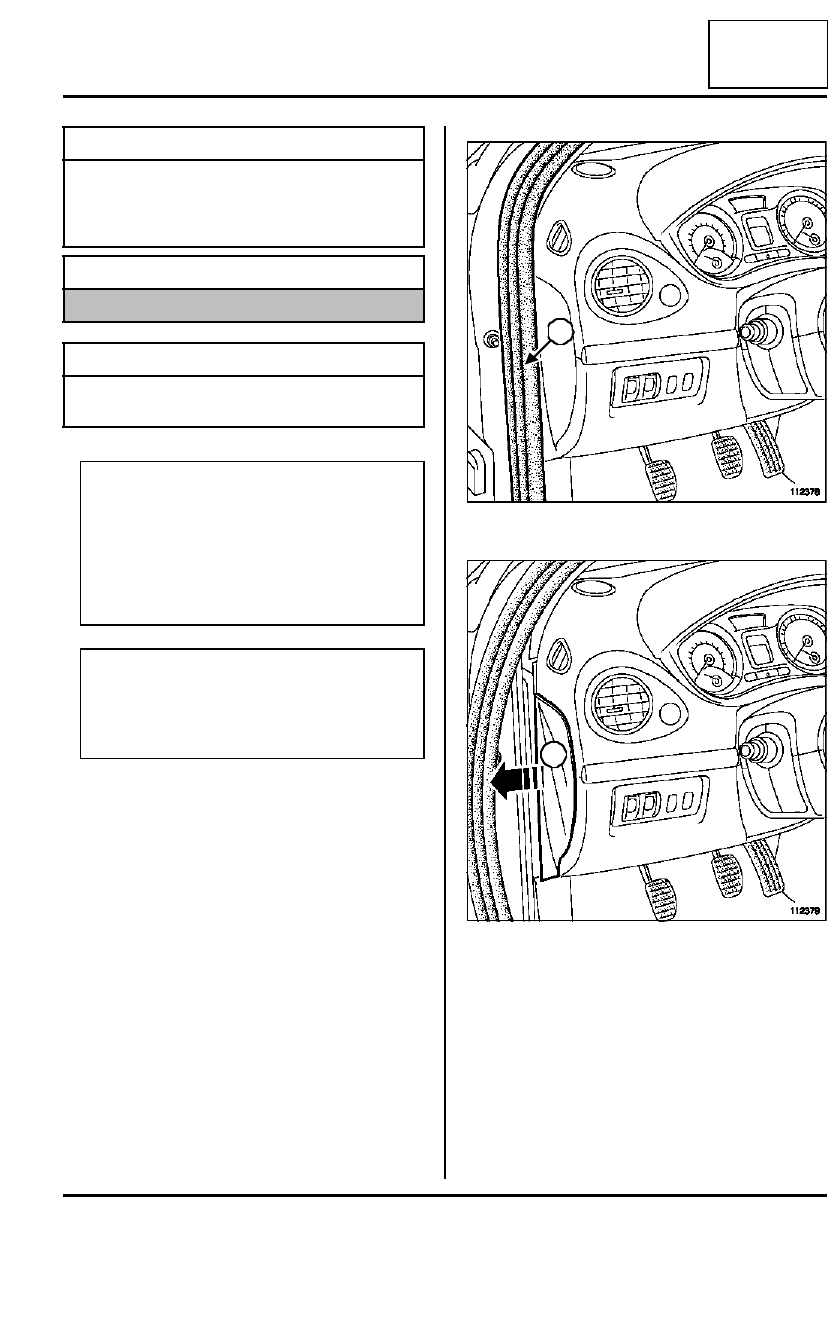

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

112378

112379
