CRISTALES

Cristal fijo de puerta lateral trasera: Extracción - Reposición

B85

54A

Extraer el lamelunas exterior y el cristal fijo de puerta
lateral trasera.

Separar el cristal fijo de la junta del marco.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el cristal fijo en la junta del marco,

- el conjunto « cristal fijo - lamelunas »,

II - ETAPA FINAL

Colocar:

- la deslizadera del montante fijo,

- los remaches,

- la corredera del cristal de puerta lateral trasera

(consultar Corredera del cristal de puerta lateral
trasera: Extracción - Reposición).

Enganchar el lamelunas exterior en la puerta.

Colocar:

- el cristal deslizante en el mecanismo de elevalu-

nas,

- la grapa de fijación del cristal deslizante.

Efectuar una prueba de funcionalidad.

Cerrar la tapa de acceso(consultar Película de es-
tanquidad de la puerta: Extracción - Reposición).

Colocar:

- el lamelunas interior,

- el guarnecido de la puerta trasera (consultar Guar-

necido de la puerta lateral trasera: Extracción -
Reposición).

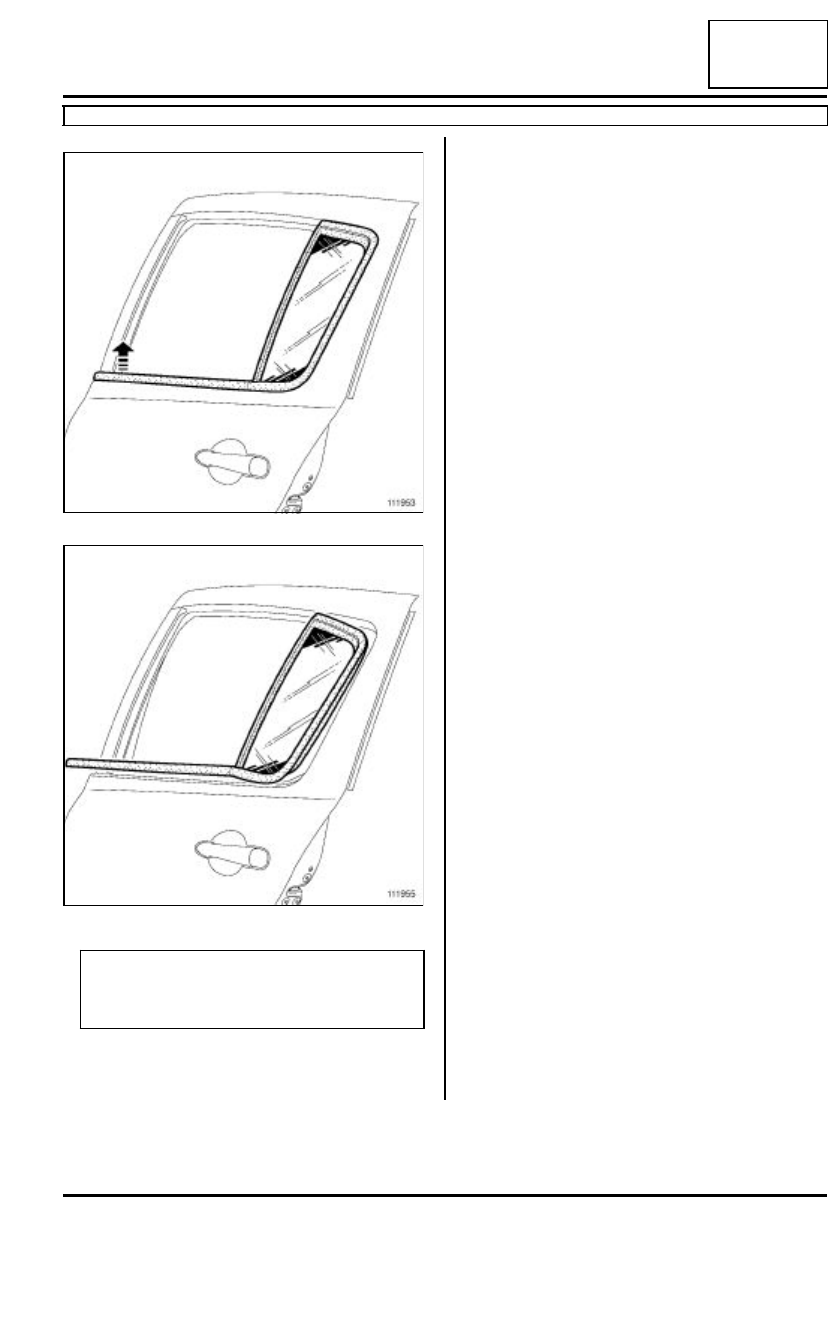

111953

111955

Nota:

La junta del marco del cristal fijo y el lamelunas
exterior están moldeados en una sola pieza.

54A

-

16

CRISTALES

Cristal de luneta: Extracción - Reposición

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el guarnecido del portón (consultar Guarnecido

del portón: Extracción - Reposición),

- el motor del limpialuneta (consultar MR 392 Elec-

tricidad, 85A, Barrido/Lavado, Motor del limpia-
luneta: Extracción-Reposición),

- la luz de stop sobreelevada (consultar MR 392

Electricidad, 81A, Iluminación trasera, Luz so-
breelevada de stop: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Proteger el contorno del cristal de la luneta trasera
con cinta de enmascarar.

Proceder al recorte del cordón de cola.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente los topes y las calas de
espesor.

Colocar el motor del limpialuneta (consultar MR 392
Electricidad, 85A, Barrido-Lavado, Motor del lim-
pialuneta: Extracción - Reposición) para servir de
guía de posicionamiento de la luneta.

Para la preparación y el pegado (consultar la NT
560A, Método general de pegado de los cristales,
54A, Cristales).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Respetar el tamaño del cordón de cola.

Pegar la luneta (esta intervención requiere dos ope-
rarios).

Repartir los juegos y enrasados.

Cortar la lengüeta de los topes cuando la cola esté
seca.

III - ETAPA FINAL

Colocar:

- el guarnecido del portón (consultar Guarnecido

del portón: Extracción - Reposición),

- la luz de stop sobreelevada (consultar MR 392

Electricidad, 81A, Iluminación trasera, Luz so-
breelevada de stop: Extracción - Reposición).

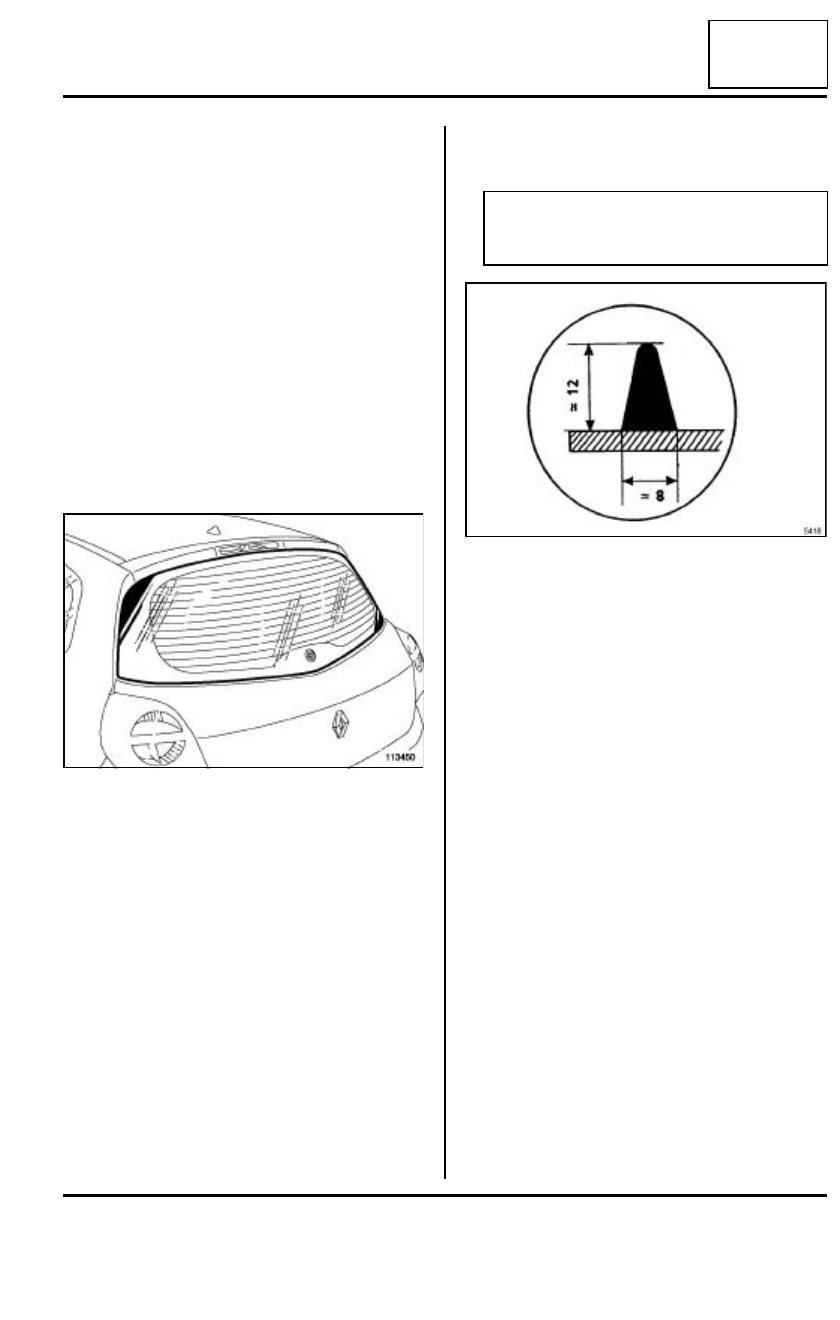

113450

ATENCIÓN

Utilizar imperativamente cola de alto módulo para
el pegado de la luneta.

5418

54A

-

17

CRISTALES

Embellecedor lateral del techo solar: Extracción - Reposición

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Proteger el marco del embellecedor con cinta de en-
mascarar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

1 - Extracción del embellecedor lateral del techo
solar (primeros equipos)

Extraer el panel móvil de techo solar (consultar 52A,
Mecanismos de abrientes no laterales, Panel móvil
del techo solar: Extracción - Reposición,  página
52A-14).

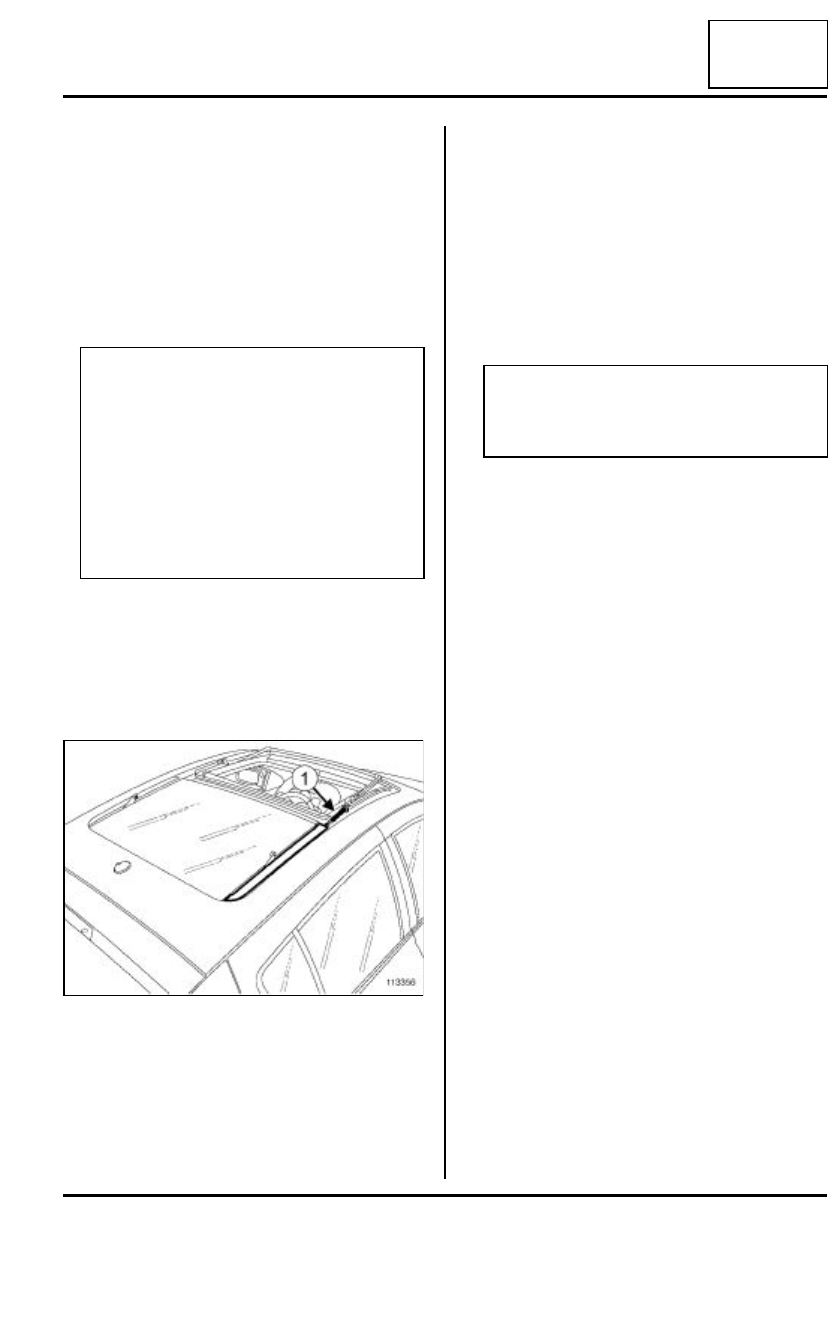

Cortar el cordón de cola utilizando para ello un buril
plano (1) que se deslizará entre el armazón del
techo solar y el embellecedor.

2 - Extracción del embellecedor lateral del techo
solar (sustituido)

Efectuar el corte del cordón de cola con la ayuda de
dos empuñaduras de tiro.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Para la preparación y el pegado (consultar NT 560A,
Método general de pegado de los cristales, Cris-
tales).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Pegar el embellecedor.

Respetar los juegos y enrasados.

III - ETAPA FINAL

Etapa final de reposición del embellecedor lateral
del techo solar (primeros equipos)

Colocar el panel móvil del techo solar (consultar
52A, Mecanismos de abrientes no laterales, Panel
móvil del techo solar: Extracción - Reposición,  pági-
na 52A-14).

Inicializar el motor del techo solar (consultar MR 394
Diagnóstico, 87D, Elevalunas eléctrico - techo
solar, Techo solar eléctrico: Inicialización).

Nota:

Hay dos métodos posibles para la extracción de
los embellecedores fijos laterales según el modo
de pegado (embellecedor primeros equipos o
embellecedor sustituido).

Para saber qué método utilizar, efectuar una
prueba aplicando el método para la extracción de
los embellecedores primeros equipos.  Si  el
recorte ofrece demasiada resistencia, utilizar el
método de extracción de los embellecedores
sustituidos.

113356

ATENCIÓN

Utilizar imperativamente cola de « Alto módulo »
para el pegado del embellecedor lateral del techo
solar.

54A

-

18

CRISTALES

Cristal fijo del techo solar: Extracción - Reposición

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bag y pretensores, Precaución para la
reparación).

Desconectar la batería (consultar MR 392 Electrici-
dad, 80A, Batería, Batería: Extracción - Reposi-
ción).

Extraer el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Proteger:

- el marco del cristal y la parte trasera del techo con

cinta de enmascarar,

- el interior del vehículo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Proceder al recorte del cordón de cola, (esta inter-
vención requiere dos operarios).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Para la preparación y el pegado (consultar NT 560A,
Método general de pegado de los cristales, Cris-
tales).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar las calas nuevas suministradas con el
cristal fijo del techo solar en el armazón del techo so-
lar.

Pegar el cristal (esta intervención requiere dos ope-
rarios).

Material indispensable

útil de diagnóstico

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, bloquear imperativamente el calcu-
lador del airbag utilizando elútil de diagnóstico.
Al activarse esta función, todas las líneas de igni-
ción están inhibidas y el testigo en el cuadro de
instrumentos se enciende fijo (con el contacto
puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbag o pretensor) cerca de una fuente de
calor o de una llama: hay riesgo de que se acti-
ven los airbags o los pretensores.

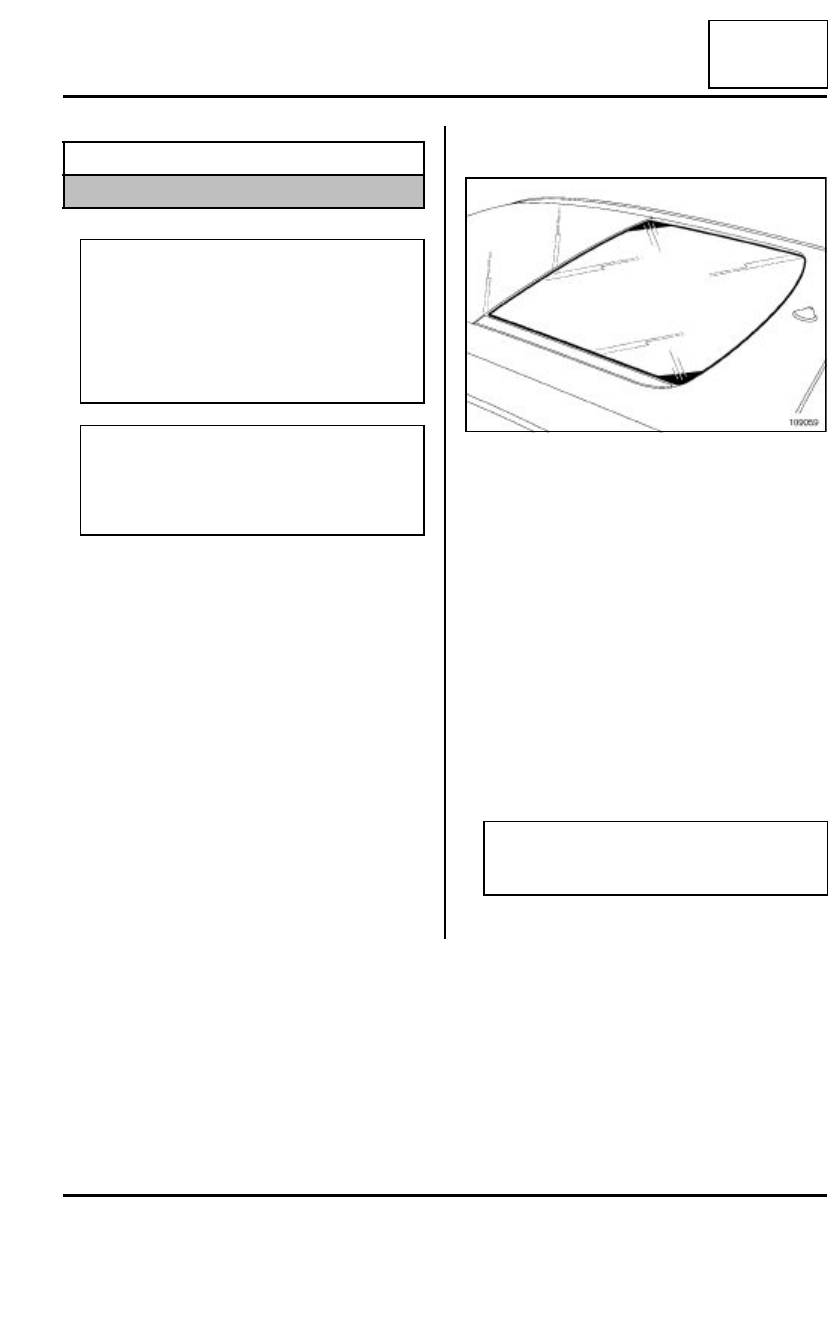

109059

ATENCIÓN

Utilizar imperativamente cola de « Alto módulo »
para el pegado del cristal fijo.
