54A

-

19

CRISTALES

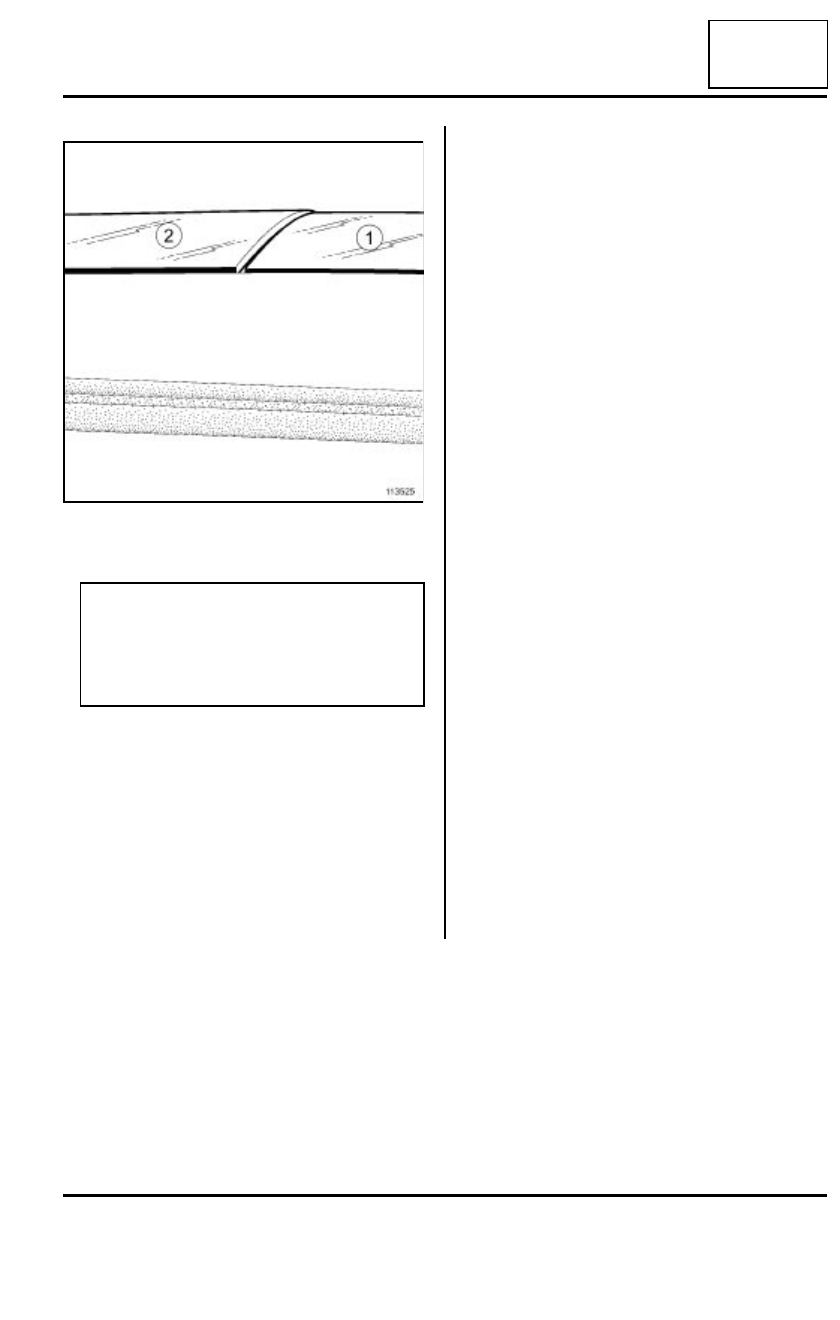

Cristal fijo del techo solar: Extracción - Reposición

54A

Respetar los juegos y el enrasado:

El cristal fijo (1) debe estar ligeramente más bajo
que el panel móvil (2).

III - ETAPA FINAL

Colocar el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Conectar la batería (consultar MR 392 Electricidad,
80A, Batería, Batería: Extracción - Reposición).

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad,
88C, Airbag y Pretensores, Precaución para la
reparación).

113525

Nota:

Controlar el juego entre el panel móvil y el cristal
fijo 8 MM como mínimo.

Equilibrar los juegos entre el cristal fijo y los
embellecedores laterales.

55A

-

1

PROTECCIONES EXTERIORES

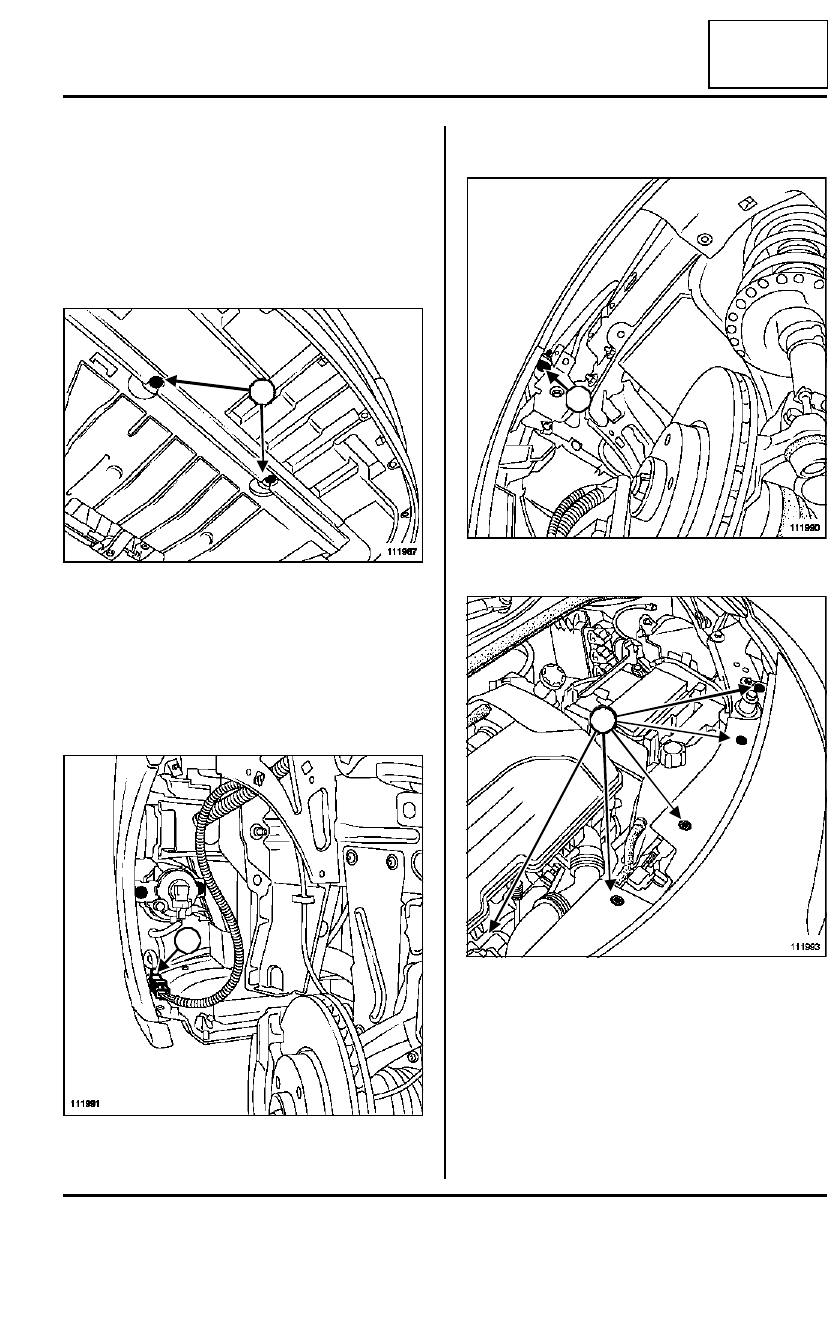

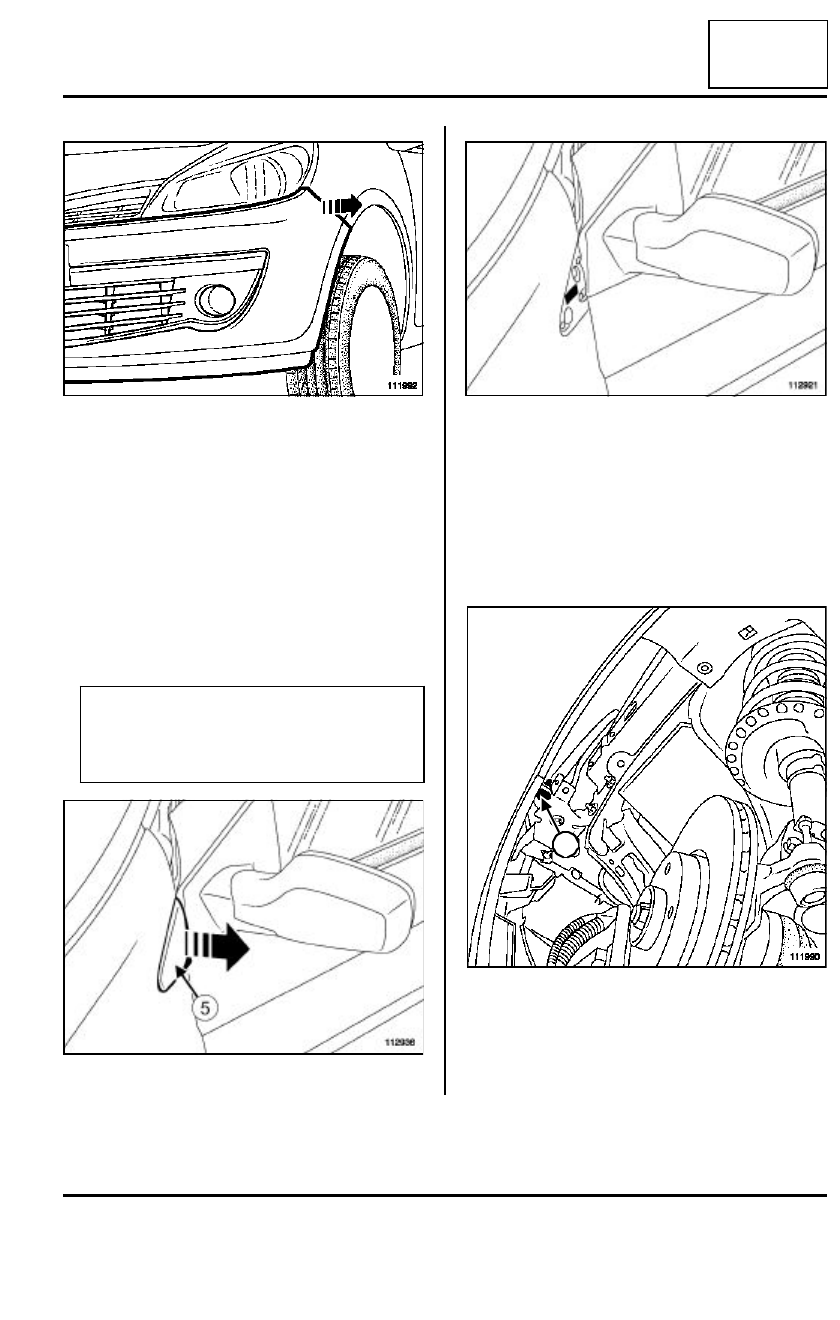

Paragolpes delantero: Extracción - Reposición

55A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar MR 392, 02A, Medio de levantamiento,
Elevador con toma bajo casco).

Extraer:

- los tornillos inferiores (1).

- las partes delanteras de las pantallas del paso de

rueda delantero (consultar 55A, Protecciones exte-
riores, Pantalla del paso de rueda delantero: Ex-
tracción - Reposición,  página 55A-17).

Desconectar el conector (2) (según el nivel de equi-
pamiento).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos (3).

Quitar los tornillos y grapas (4).

111987

111991

1

2

111990

111993

3

4

4

4

55A

-

2

PROTECCIONES EXTERIORES

Paragolpes delantero: Extracción - Reposición

55A

Apartar las partes laterales del paragolpes delan-
tero.

Extraer el paragolpes delantero (esta intervención
requiere dos operarios).

Desconectar la alimentación de los surtidores del la-
vafaros (según el nivel de equipamiento).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Soltar la tapa (5)

Verificar la dimensión del neumático.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar la alimentación de los surtidores del lava-
faros (según el nivel de equipamiento).

Colocar el paragolpes delantero (esta intervención
requiere dos operarios).

Colocar los tornillos (6).

111992

Nota:

Para la sustitución de un paragolpes delantero,
pedir el paragolpes delantero en función de la
dimensión de los neumáticos.

112936

112921

111990

6

55A

-

3

PROTECCIONES EXTERIORES

Paragolpes delantero: Extracción - Reposición

55A

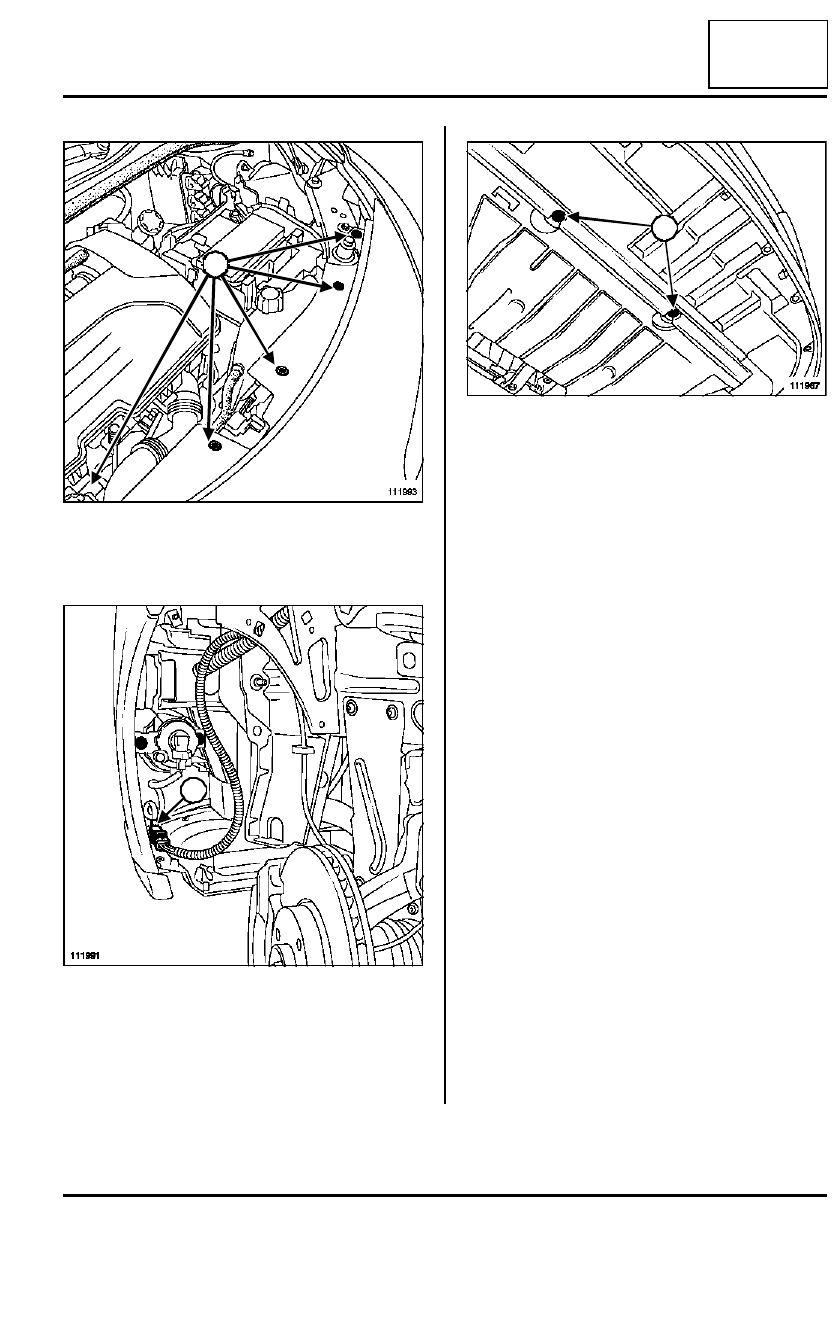

Poner los tornillos y grapas (7).

III - ETAPA FINAL

Conectar el conector (8) (según el nivel de equipa-
miento).

Colocar las partes delanteras de las pantallas del
paso de rueda delantero (consultar 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda delan-
tero: Extracción - Reposición,  página 55A-17).

Colocar los tornillos (9).

111993

111991

7

7

7

8

111987

9
