Renault Clio. Manual - parte 456

54A

-

7

CRISTALES

Cristal deslizante de puerta lateral delantera: Extracción - Reposición

54A

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar las tapas de acceso o sustituir (si rotura del
cristal) la película de estanquidad (consultar Pelícu-
la de estanquidad de la puerta: Extracción - Re-
posición).

Colocar:

- el lamelunas interior,

- el guarnecido de la puerta (consultar Guarnecido

de la puerta lateral delantera: Extracción - Re-
posición).

ATENCIÓN

En caso de rotura del cristal, sustituir imperativa-
mente la película de estanquidad.

54A

-

8

CRISTALES

Cristal deslizante de puerta lateral trasera: Extracción - Reposición

B85

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido de la puerta trasera (consultar
Guarnecido de la puerta lateral trasera: Extrac-
ción - Reposición).

Cortar la tapa de acceso al mecanismo del elevalu-
nas según lo marcado en la película de estanquidad.

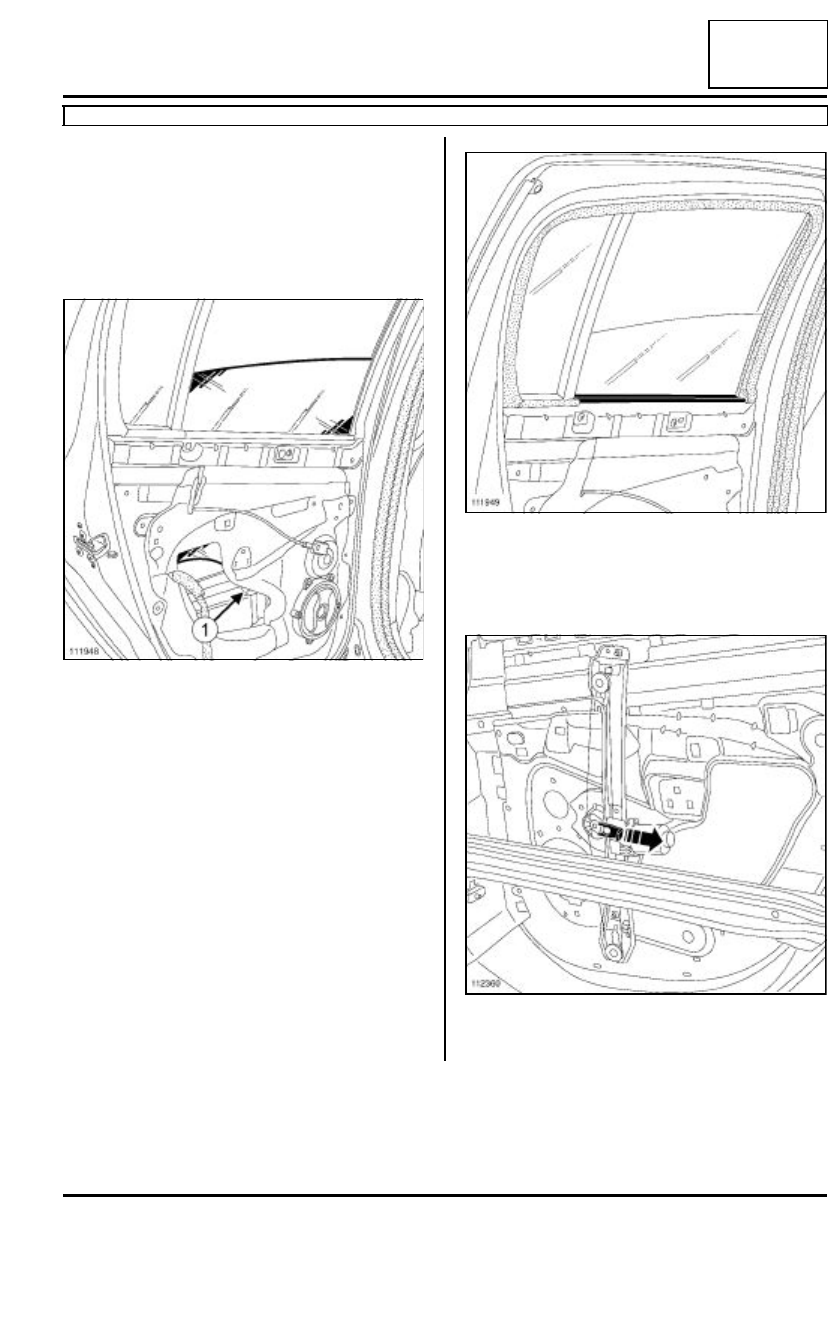

Bajar el cristal para acceder a la grapa (1) de fijación
del cristal deslizante.

Extraer el lamelunas interior.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer la grapa de fijación del cristal deslizante.

Colocar el cristal en el fondo del cajón de la puerta

111948

111949

112360

54A

-

9

CRISTALES

Cristal deslizante de puerta lateral trasera: Extracción - Reposición

B85

54A

Extraer la corredera del cristal de puerta lateral tra-
sera (consultar Corredera del cristal de puerta la-
teral trasera: Extracción - Reposición).

Extraer el cristal deslizante de puerta lateral trasera.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

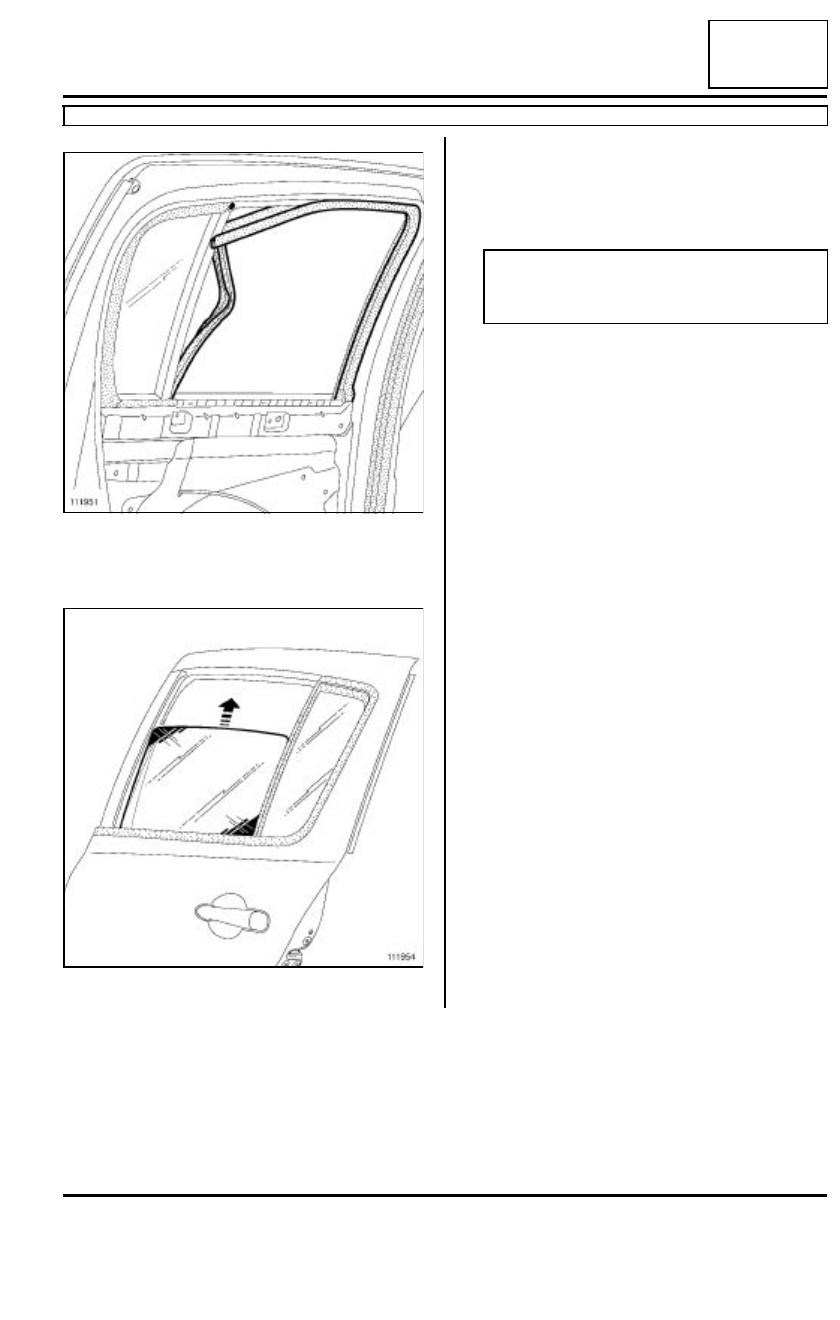

- el cristal deslizante de puerta lateral trasera en el

fondo del cajón de puerta,

- la corredera del cristal de puerta lateral trasera

(consultar Corredera del cristal de puerta lateral
trasera: Extracción - Reposición), prestar aten-
ción para no deteriorar el lamelunas exterior,

- el cristal deslizante en el mecanismo de elevalu-

nas,

- la grapa de fijación del cristal deslizante.

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar la tapa de acceso o sustituir (si rotura del cris-
tal)  (consultar Película de estanquidad de la puer-
ta: Extracción - Reposición).

Colocar:

- el lamelunas interior,

- el guarnecido de la puerta trasera (consultar Guar-

necido de la puerta lateral trasera: Extracción -
Reposición).

111951

111954

ATENCIÓN

En caso de rotura del cristal, sustituir imperativa-
mente la película de estanquidad.

54A

-

10

CRISTALES

Cristal de custodia: Extracción - Reposición

C85

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el guarnecido del panel de aleta trasera (consultar

Guarnecido de panel trasero: Extracción - Re-
posición),

- el guarnecido de viga trasera (consultar Guarneci-

do de viga trasera: Extracción - Reposición),

- el guarnecido de custodia (consultar Guarnecido

de custodia: Extracción - Reposición),

- el guarnecido superior del pie trasero (consultar

Guarnecido superior del pie trasero: Extracción
- Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Proteger el contorno del cristal de custodia con cinta
de enmascarar.

Proceder al recorte del cordón de cola.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

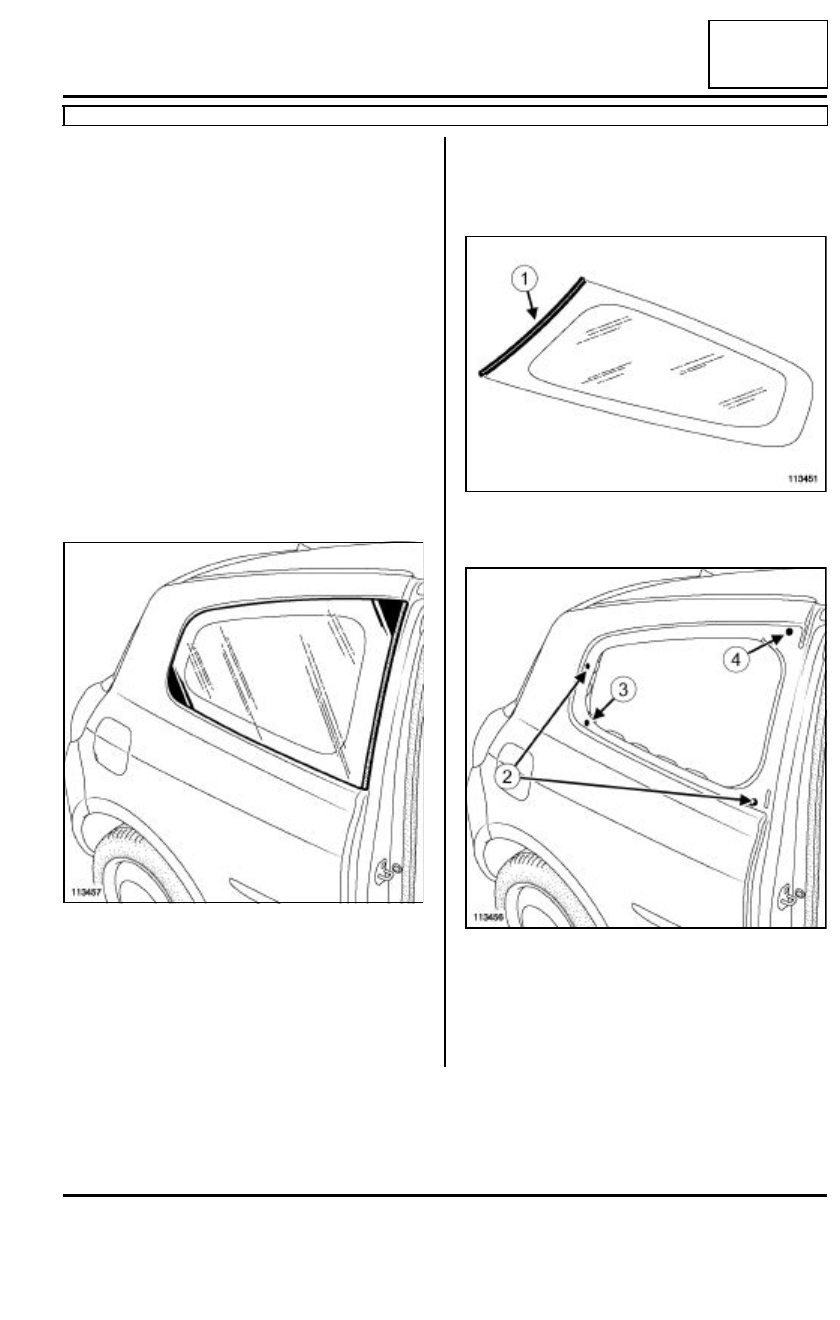

Sustituir la junta (1) si es necesario (si el vehículo
está equipado).

Sustituir sistemáticamente los topes (2) ((2) y (4)
para los vehículos de empresa) y la cala de espesor
(3).

Para la preparación y el pegado (consultar la NT
560A, Método general de pegado de los cristales,
54A, Cristales).
