MECANISMOS DE ABRIENTES NO LATERALES

Tubo de evacuación de agua del techo solar: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bag y pretensores).

Desconectar la batería (consultar MR 392 Electrici-
dad, 80A, Batería: Extracción - Reposición).

Extraer el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

1 - Particularidad de la preparación en la extracción
de los tubos de evacuación delanteros

Extraer:

- la consola central (consultar 57A, Accesorios inte-

riores, Consola central: Extracción - Reposición,
página 57A-12),

- el tablero de a bordo (consultar 57A, Accesorios in-

teriores, Tablero de a bordo: Extracción - Reposi-
ción,  página 57A-1),

- las pantallas del paso de rueda delantero (consul-

tar 55A, Protecciones exteriores, Pantalla del paso
de rueda delantero: Extracción - Reposición,  pági-
na 55A-17).

2 - Particularidad de la preparación en la extracción
de los tubos de evacuación traseros

Extraer:

- el guarnecido del faldón trasero (consultar Guarne-

cido del faldón trasero: Extracción - Reposi-
ción),

- el guarnecido del paso de rueda trasero (consultar

Guarnecido del paso de rueda trasero: Extrac-
ción - Reposición),

- la pantalla del paso de rueda trasero (consultar

55A, Protecciones exteriores, Pantalla del paso de
rueda trasero: Extracción - Reposición,  página
55A-19).

Material indispensable

útil de diagnóstico

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad o en su proximidad; bloquear impe-
rativamente el calculador del airbag con elútil de
diagnóstico. Al activarse esta función, todas las
líneas de ignición están inhibidas y el testigo del
airbag en el cuadro de instrumentos se enciende
fijo (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

52A

-

21

MECANISMOS DE ABRIENTES NO LATERALES

Tubo de evacuación de agua del techo solar: Extracción - Reposición

52A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

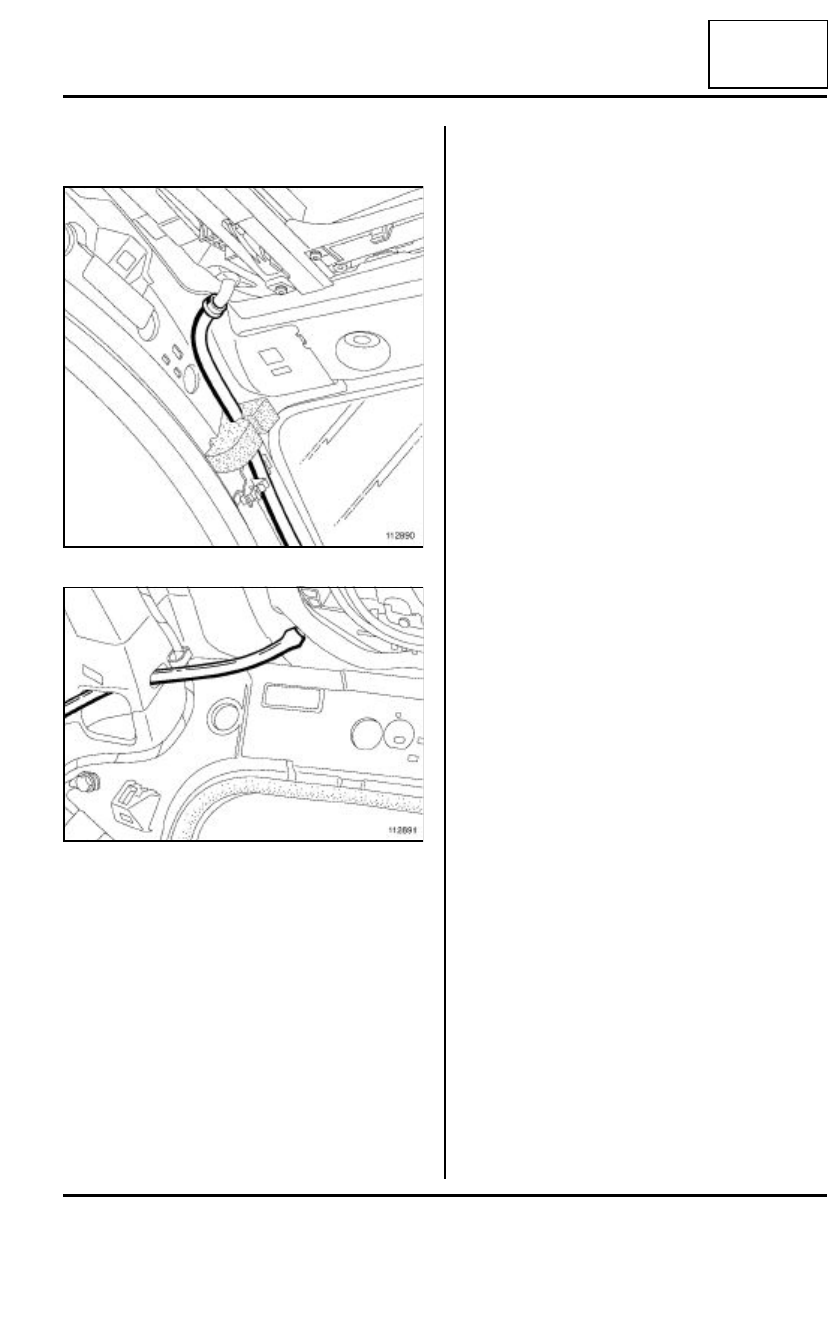

Recuperar la válvula anti-retorno.

Extraer el tubo de evacuación de agua por el interior
del vehículo.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Poner:

- el tubo de evacuación en su sitio,

- la válvula anti-retorno en el tubo de evacuación.

II - ETAPA FINAL

1 - Particularidad de la etapa final de los tubos de
evacuación traseros

Colocar:

- la pantalla del paso de rueda trasero (consultar

55A, Protecciones exteriores, Pantalla del paso de
rueda trasero: Extracción - Reposición,  página
55A-19),

- el guarnecido del paso de rueda trasero (consultar

Guarnecido del paso de rueda trasero: Extrac-
ción - Reposición),

- el guarnecido del faldón trasero (consultar Guarne-

cido del faldón trasero: Extracción - Reposi-
ción).

Colocar el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Conectar la batería (consultar MR 392 Electricidad,
80A, Batería: Extracción - Reposición).

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad,
88C, Airbag y pretensores).

2 - Particularidad de la etapa final de los tubos de
evacuación delanteros

Colocar:

- las pantallas del paso de rueda delantero (consul-

tar 55A, Protecciones exteriores, Pantalla del paso
de rueda delantero: Extracción - Reposición,  pági-
na 55A-17),

- el tablero de a bordo (consultar 57A, Accesorios in-

teriores, Tablero de a bordo: Extracción - Reposi-
ción,  página 57A-1),

- la consola central (consultar 57A, Accesorios inte-

riores, Consola central: Extracción - Reposición,
página 57A-12).

Colocar el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Conectar la batería (consultar MR 392 Electricidad,
80A, Batería: Extracción - Reposición).

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad,
88C, Airbag y pretensores).

112890

112891

54A

-

1

CRISTALES

Parabrisas: Extracción - Reposición

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la rejilla de alero ,(consultar 56A, Accesorios exte-

riores,  Rejilla de alero: Extracción - Reposición,
página 56A-1)

- los embellecedores de parabrisas  (consultar 54A,

Cristales, Embellecedor de parabrisas: Extracción -
Reposición,  página 54A-5),

- el retrovisor interior,(consultar 57A, Accesorios in-

teriores, Retrovisor interior: Extracción - Reposi-
ción,  página 57A-17)

- los guarnecidos del montante del parabrisas (con-

sultar Guarnecido del montante del parabrisas:
Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

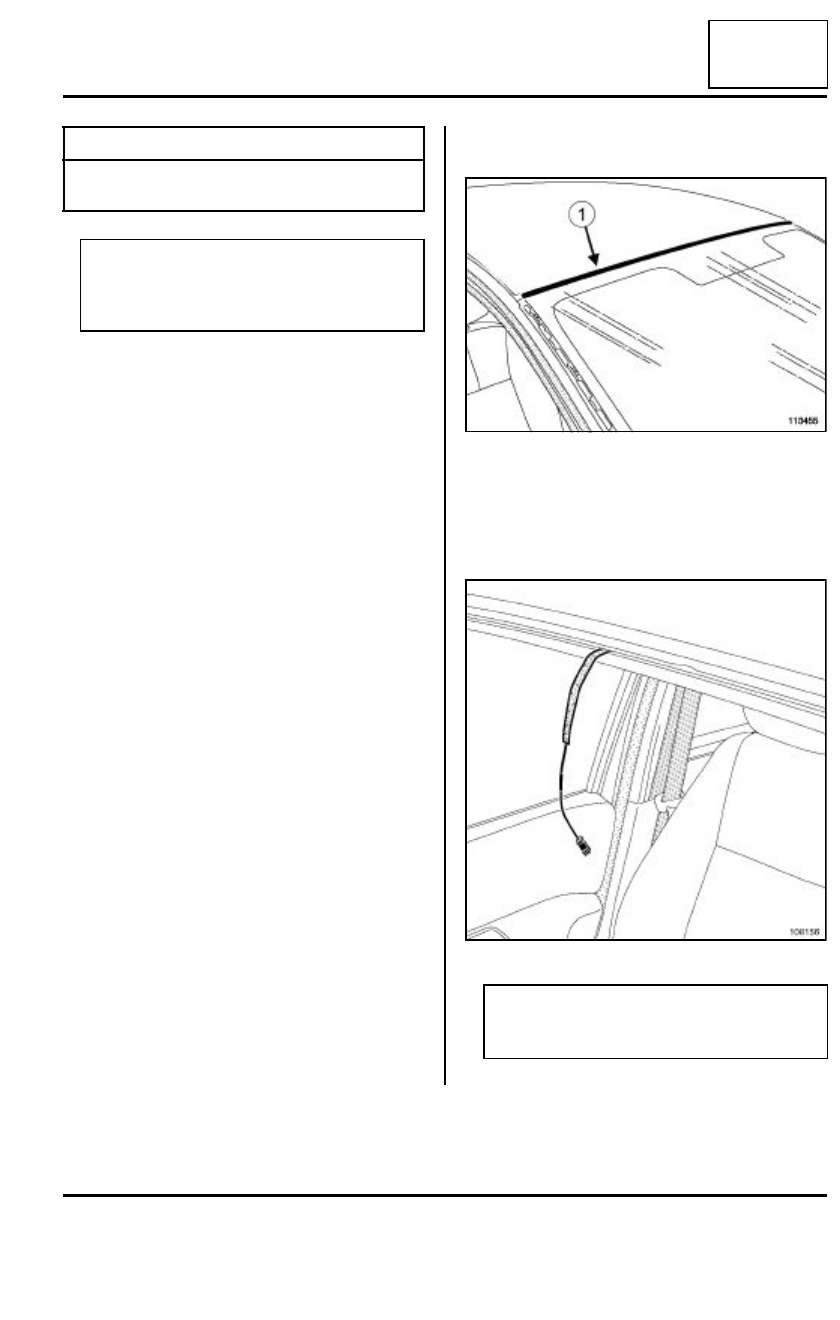

Extraer la junta superior de parabrisas (1).

Proteger el cerco del parabrisas con cinta de enmas-
carar.

posicionar el protector del tablero de a bordo (Car.
1764).

Efectuar el corte del cordón de cola.

Utillaje especializado indispensable

Car. 1764

Protector del tablero
de a bordo

ATENCIÓN

Dejar el detector de lluvia y de luminosidad colo-
cado en el antiguo parabrisas durante toda la
operación de sustitución.

113455

108156

ATENCIÓN

Al efectuar el recorte del cordón de cola, tener la
precaución de no cortar el cableado eléctrico.

54A

-

2

CRISTALES

Parabrisas: Extracción - Reposición

54A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA

REPOSICIÓN

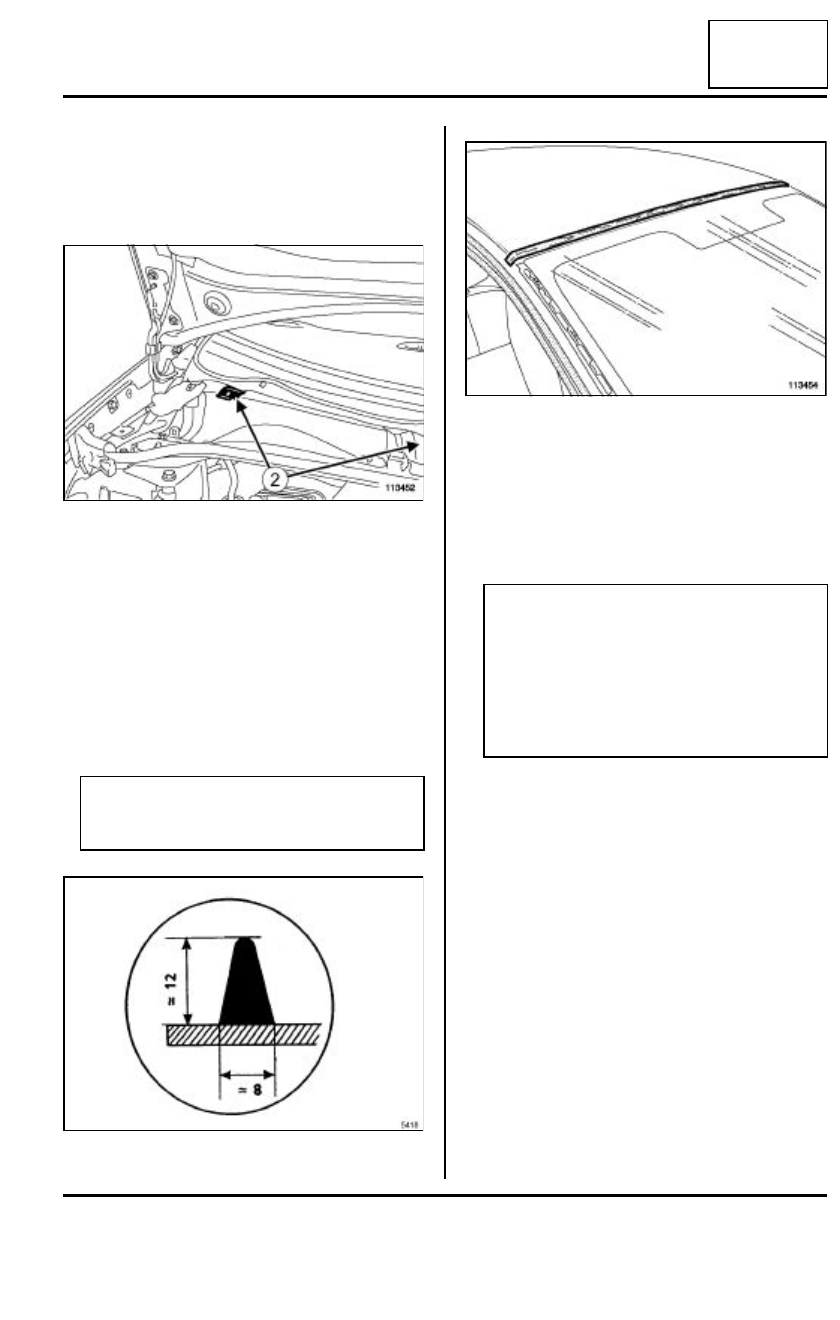

Posicionar las calas  de sujeción inferiores (2).
