52A

-

16

MECANISMOS DE ABRIENTES NO LATERALES

Deflector del techo solar: Extracción - Reposición

52A

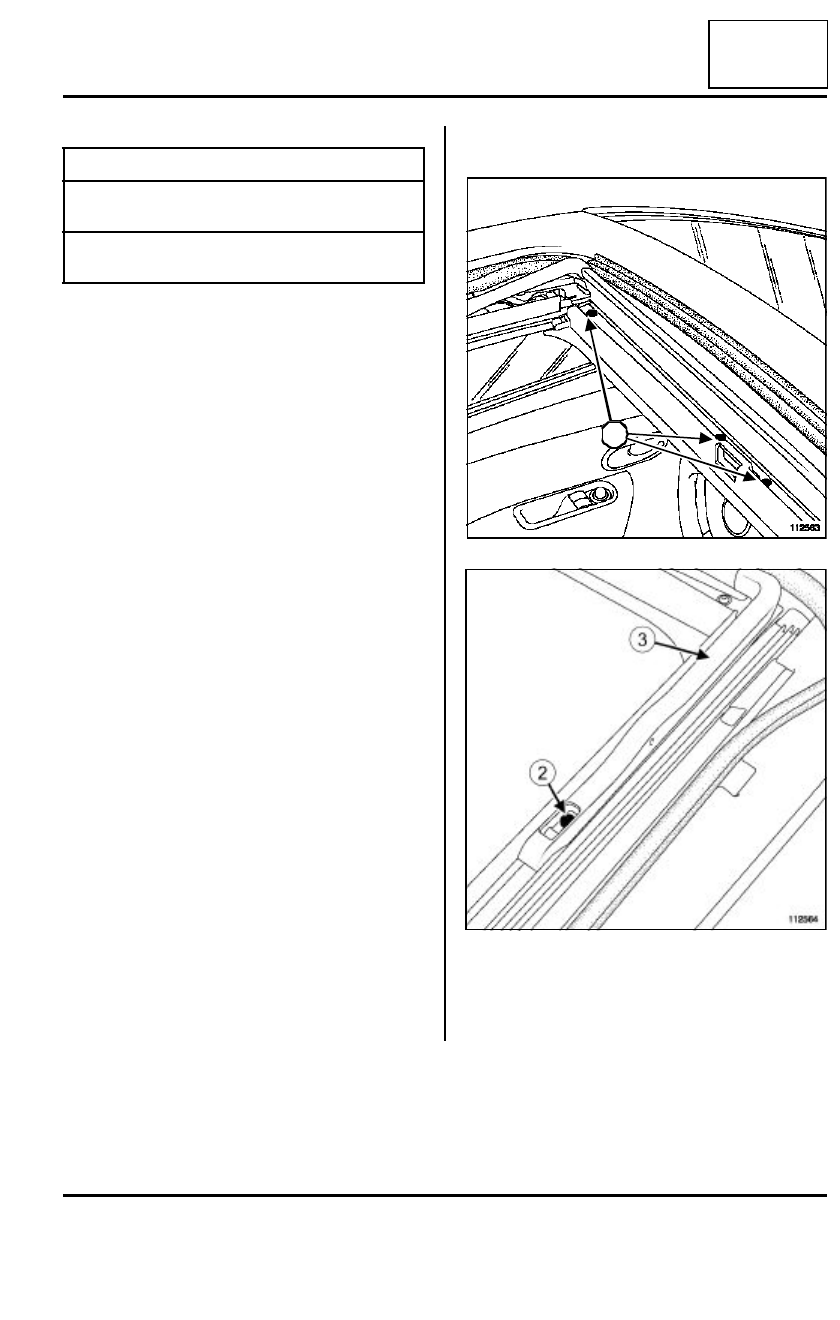

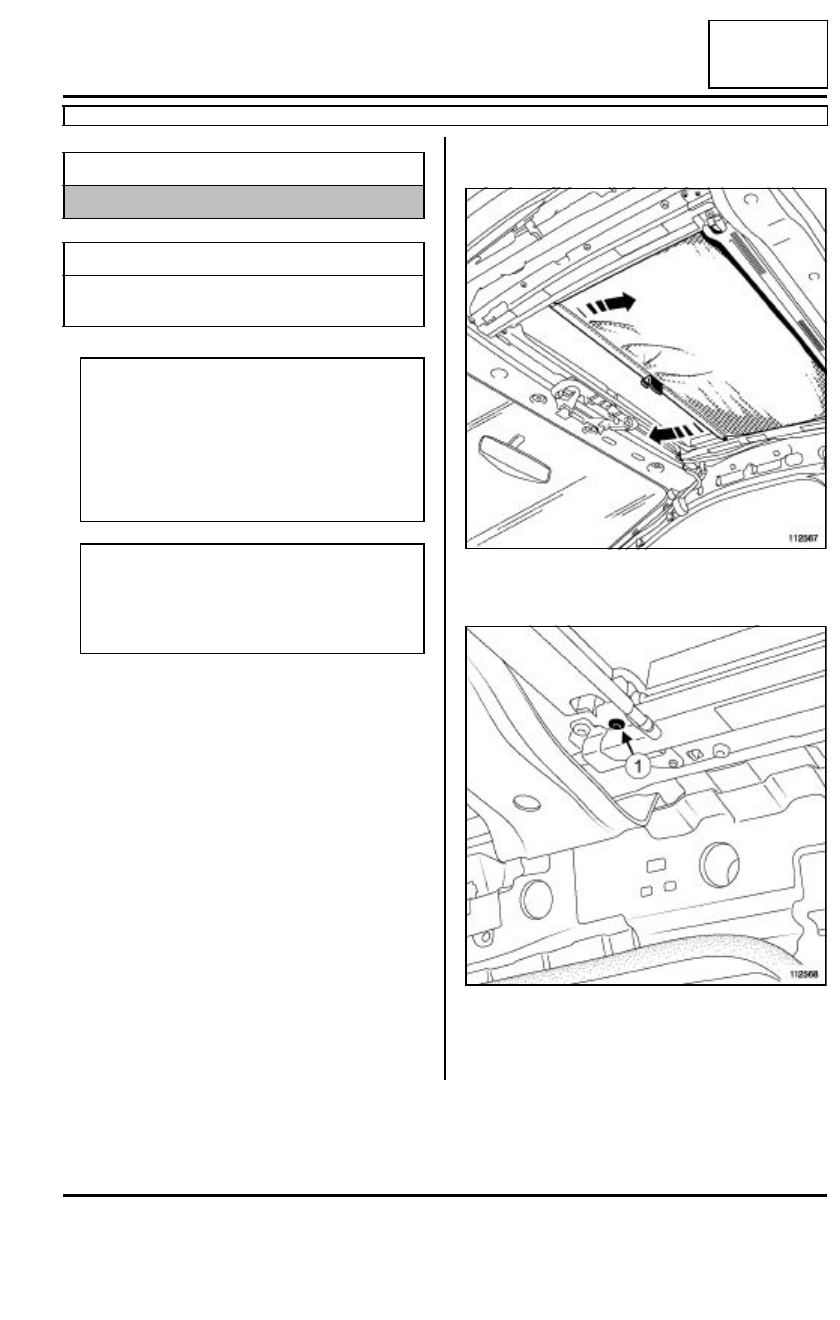

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Abrir el panel móvil del techo solar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- Los tornillos (1) y (2) sujetando a la vez del deflec-

tor en (3),

- el deflector del techo solar.

Pares de apriete

m

tornillos traseros del
deflector

3 N.m

tornillos delanteros del
deflector

3 N.m

112563

112564

1

1

1

52A

-

17

MECANISMOS DE ABRIENTES NO LATERALES

Deflector del techo solar: Extracción - Reposición

52A

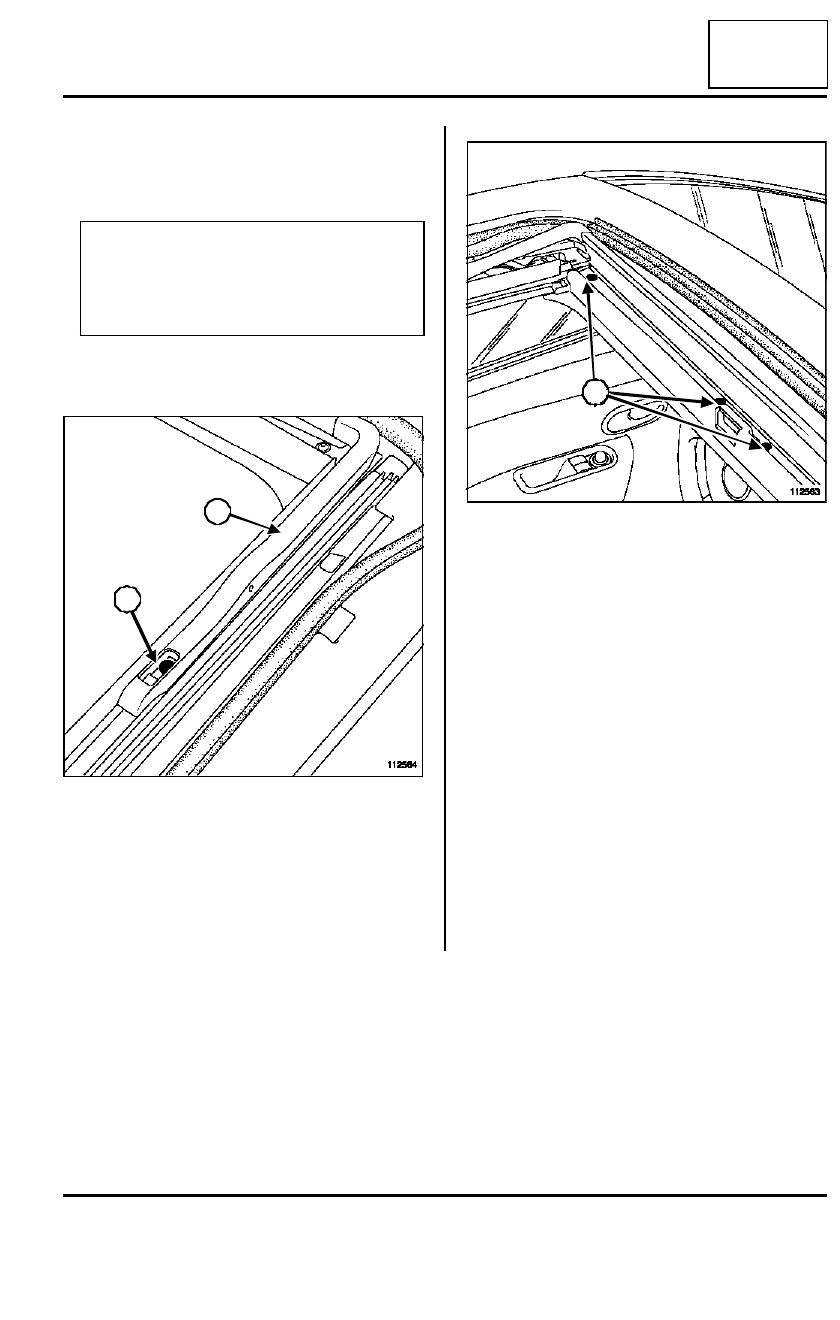

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Poner el muelle de recuperación del deflector en po-
sición.

Mantener apoyado el deflector en (4).

Aplicar FRENBLOC en los tornillos de fijación del
deflector.

Apretar al par los tornillos traseros del deflector (3
N.m), (5).

Apretar al par los tornillos delanteros del deflector
(3 N.m), (6).

III - ETAPA FINAL

Inicializar el motor del techo solar (consultar MR 392
electricidad, 87D, elevalunas eléctrico - Techo
solar, inicialización).

Nota:

En una sustitución del deflector del techo solar,
sustituir imperativamente los tornillos de fijación
del deflector por los suministrados con el deflec-
tor del techo solar nuevo.

112564

4

5

112563

6

6

52A

-

18

MECANISMOS DE ABRIENTES NO LATERALES

Cortinas quitasol del techo solar: Extracción - Reposición

B85 o C85

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88 C,
Airbag y pretensores).

Desconectar la batería (consultar MR 392 Electrici-
dad, 80A, Batería: Extracción - Reposición).

Extraer el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer de los raíles, la cortina quitasol con un movi-
miento de rotación.

Extraer:

- los tornillos (1),

- la cortina quitasol.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación de la
cortina

3 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, o cerca; bloquear imperativamente
el calculador del airbag con elútil de diagnós-
tico. Al activarse esta función, todas las líneas
de ignición están inhibidas y el testigo del airbag
en el cuadro de instrumentos se enciende fijo
(contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

112567

112568

52A

-

19

MECANISMOS DE ABRIENTES NO LATERALES

Cortinas quitasol del techo solar: Extracción - Reposición

B85 o C85

52A

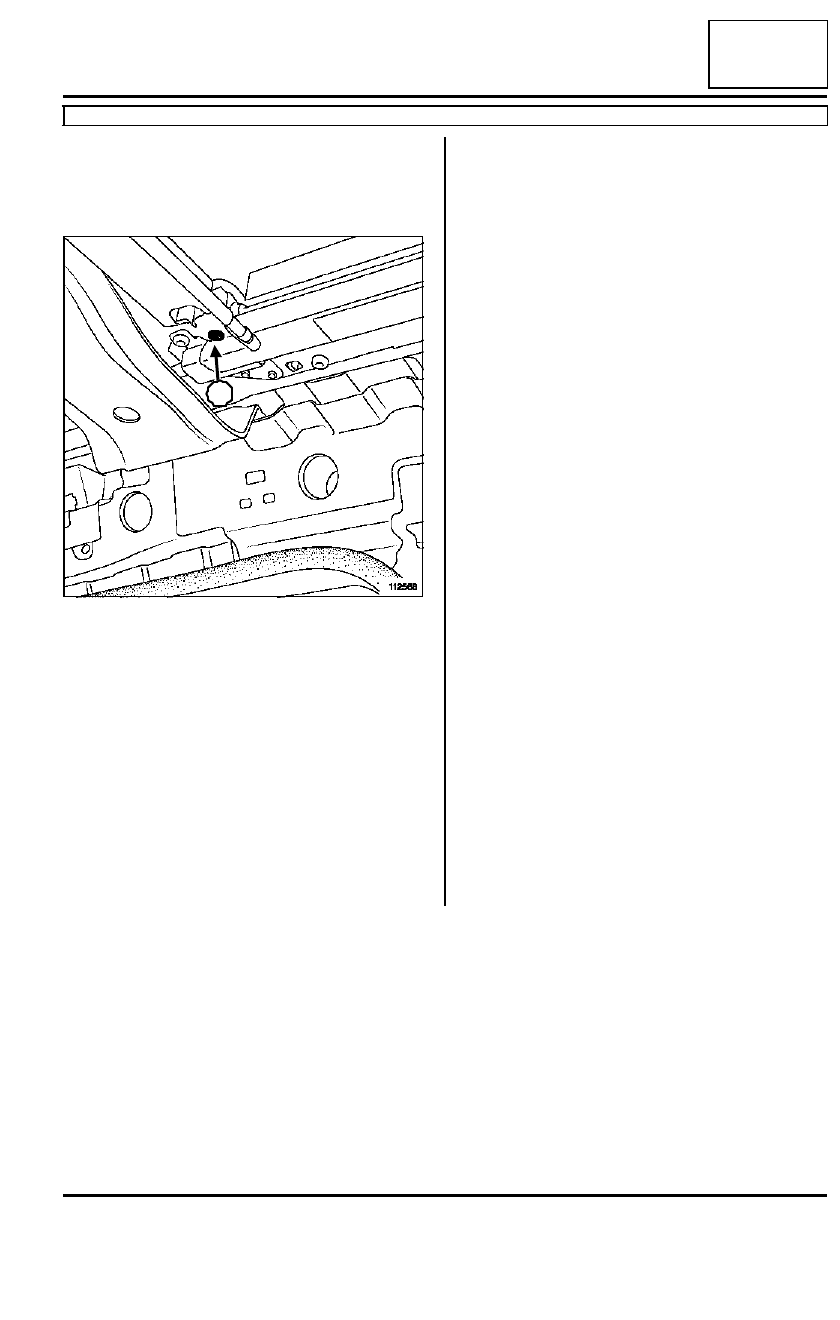

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Poner la cortina en su sitio.

Apretar al par los tornillos de fijación de la cortina
(3 N.m), (2).

Colocar la cortina en los raíles.

II - ETAPA FINAL

Colocar el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Conectar la batería (consultar MR 392 Electricidad,
80A, Batería: Extracción - Reposición).

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad, 88
C, Airbag y pretensores).

112568

2
