52A

-

8

MECANISMOS DE ABRIENTES NO LATERALES

Contactor de apertura del portón: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

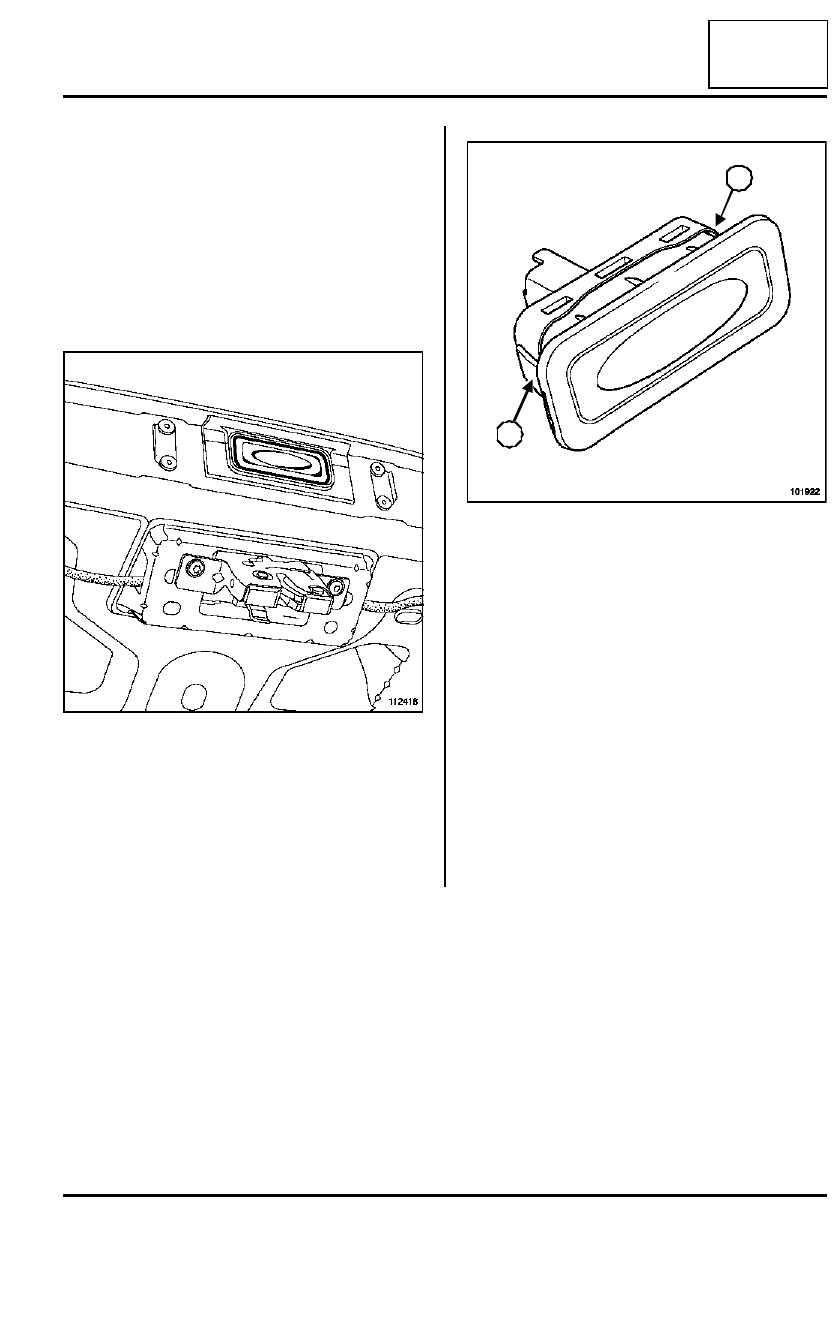

Pasar por el interior del portón para alcanzar el man-
do.

Pinzar los clips (1).

Extraer el mando.

Desconectar el conector.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar el conector.

Encajar el mando de apertura del portón.

II - ETAPA FINAL

Colocar el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

112418

101922

1

1

52A

-

9

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del techo solar: Extracción - Reposición

52A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

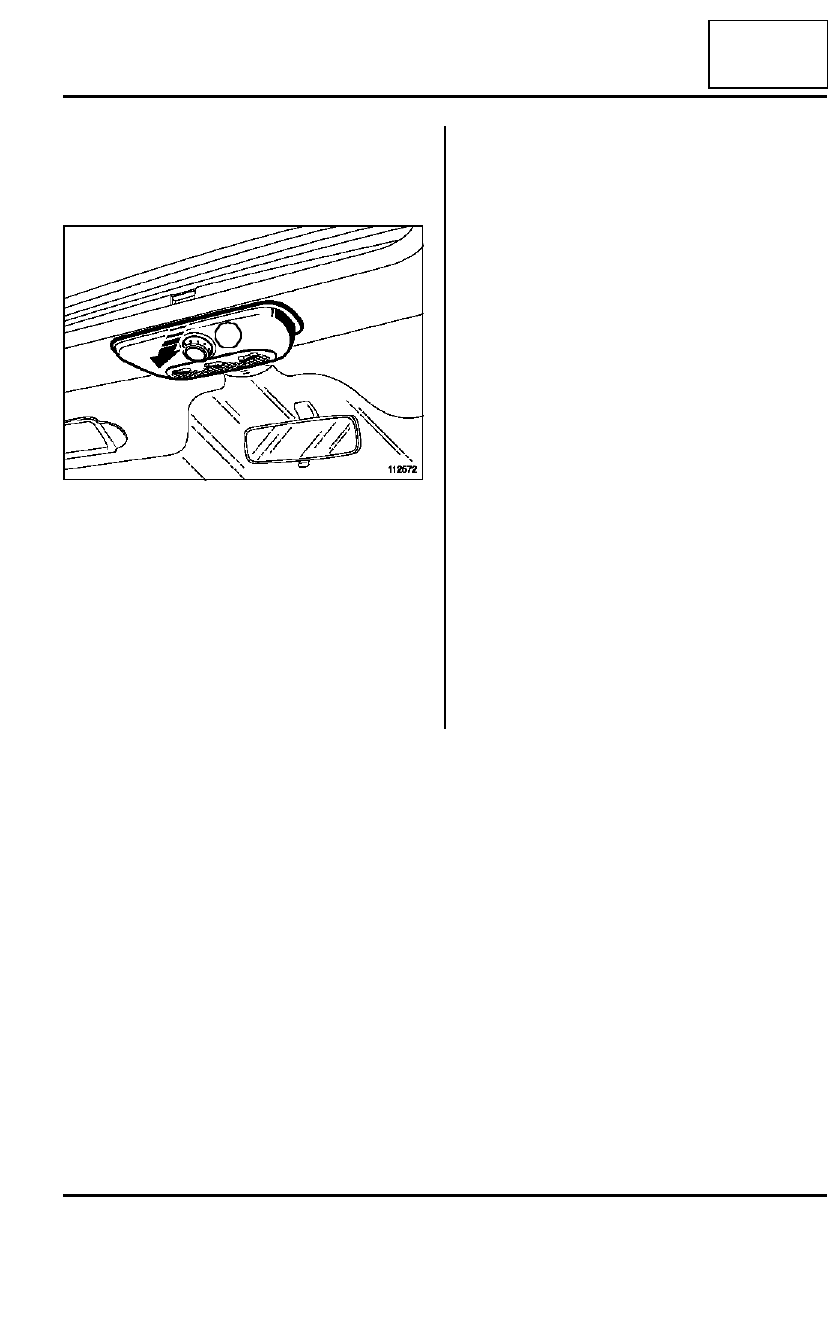

Soltar, utilizando un destornillador plano, el mando
de apertura del techo solar (1).

Desconectar los conectores.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Conectar los conectores.

Colocar en su sitio el mando de apertura del techo
solar.

112572

1

52A

-

10

MECANISMOS DE ABRIENTES NO LATERALES

Bastidor del techo solar: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bag y pretensores, Precaución para la
reparación).

Extraer el panel móvil del techo solar (consultar 52A,
Mecanismos de abrientes no laterales, Panel móvil
del techo solar: Extracción - Reposición,  página
52A-14).

Desconectar la batería (consultar MR 392 Electrici-
dad, 80A, Batería: Extracción - Reposición).

Extraer el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

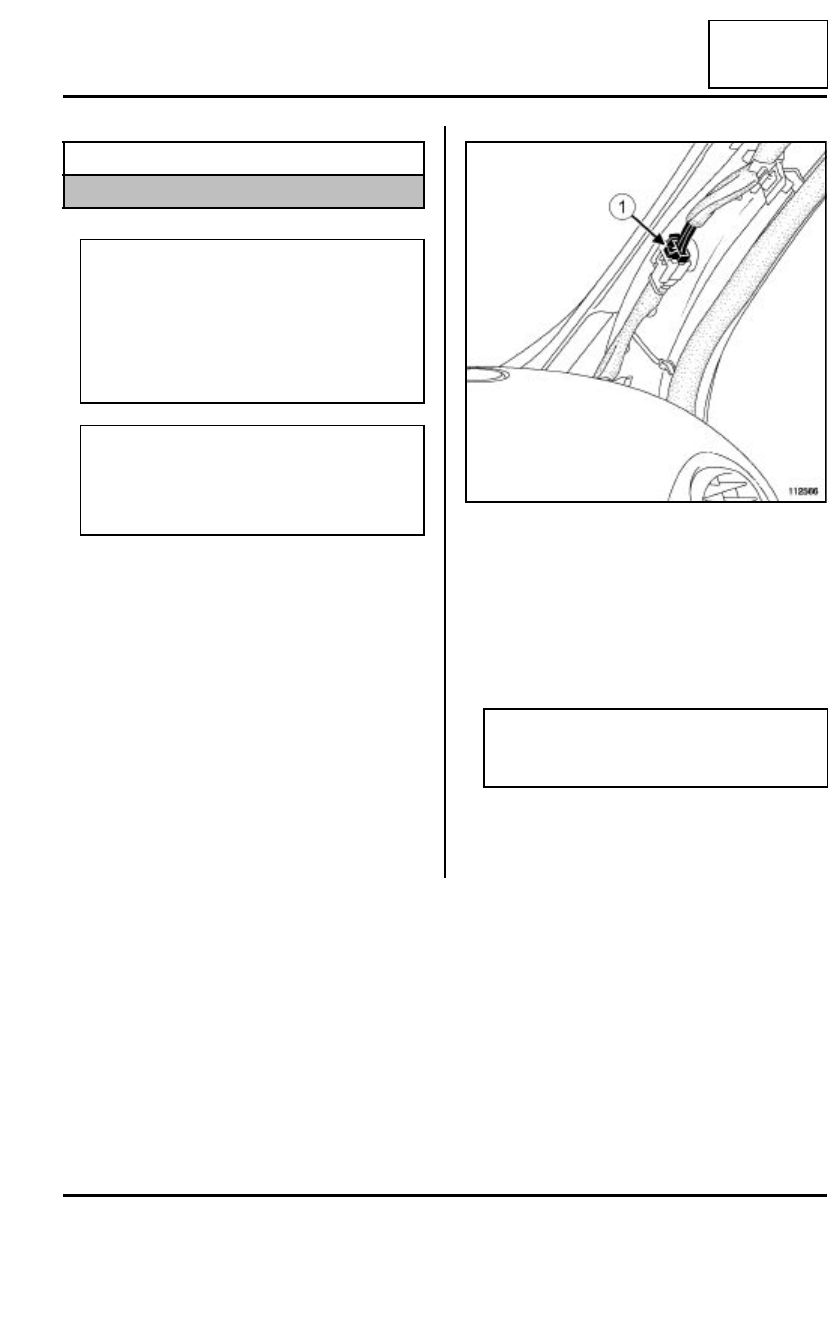

Desconectar el conector (1) de alimentación del mo-
tor del techo solar.

Soltar el cableado eléctrico de las grapas.

Proteger el interior del vehículo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Material indispensable

útil de diagnóstico

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, o cerca; bloquear imperativamente
el calculador del airbag con elútil de diagnós-
tico. Al activarse esta función, todas las líneas
de ignición están inhibidas y el testigo del airbag
en el cuadro de instrumentos se enciende fijo
(contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

112566

Nota:

el recorte del cordón de cola requiere dos opera-
rios.

52A

-

11

MECANISMOS DE ABRIENTES NO LATERALES

Bastidor del techo solar: Extracción - Reposición

52A

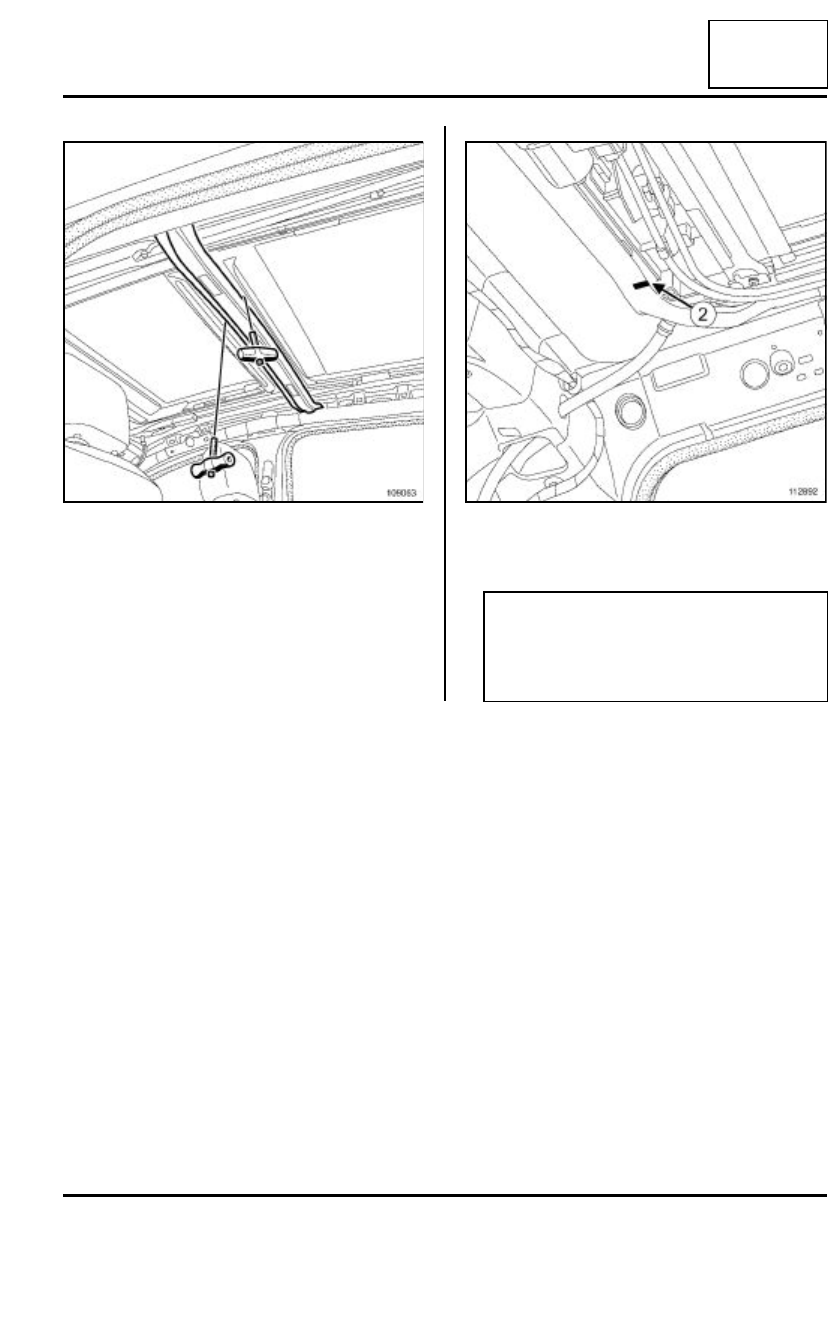

Efectuar el corte del cordón de cola situado en el tra-
vesaño con ayuda de dos empuñaduras de tiro.

Proteger el marco del techo solar con cinta de en-
mascarar.

Comenzar el recorte del cordón de cola en la parte
trasera por uno de los lados del vehículo en (2).

109063

112892

ATENCIÓN

Al efectuar el recorte del cordón de cola, tener la
precaución de pasar el cable entre la chapa y las
calas de posicionamiento situadas en la periferia
del ar mazón del techo solar.
