44A

-

19

ESTRUCTURA SUPERIOR TRASERA

Forro de soporte del piloto: Descripción

B85 o C85

44A

Lado derecho

2 - Sustitución completa

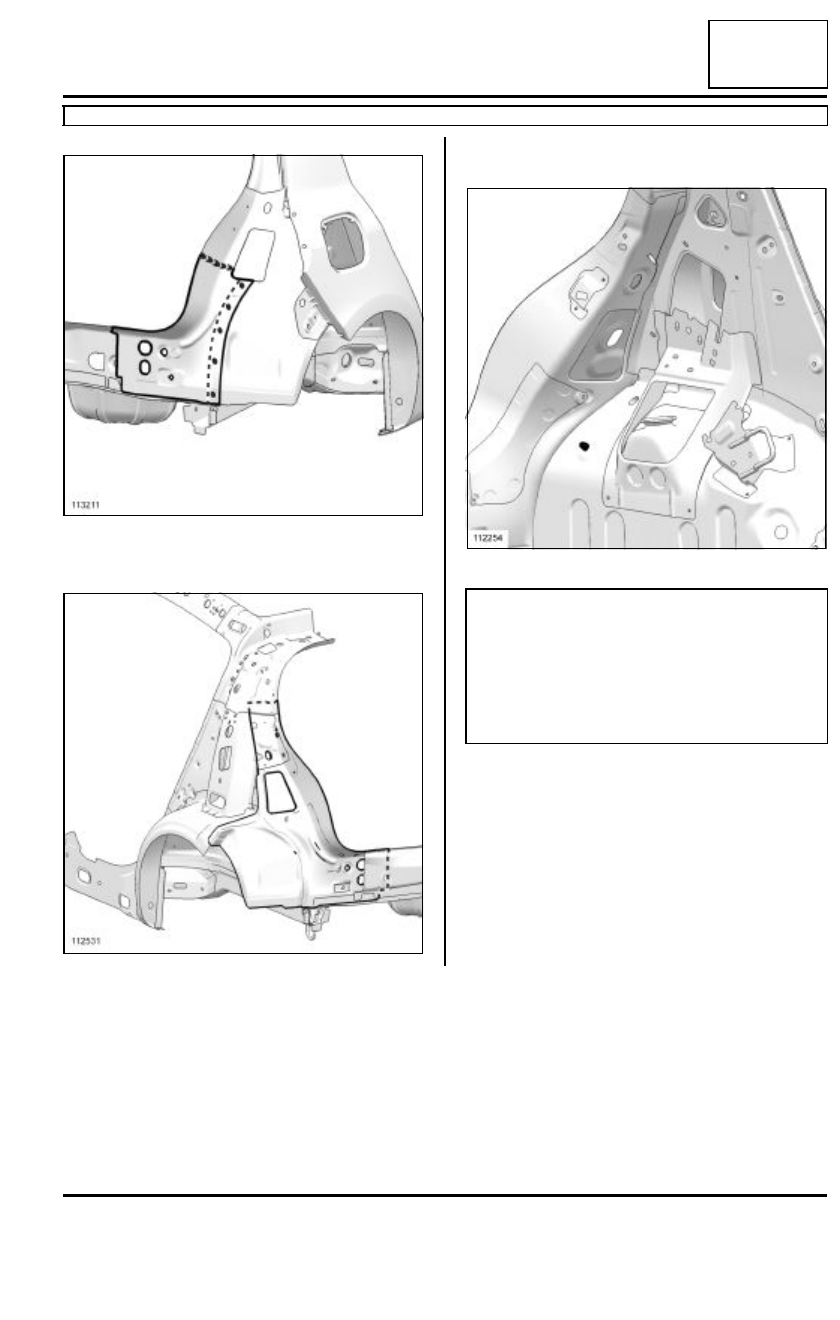

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

113211

112531

112254

IMPORTANTE

Para que no se deterioren los órganos eléctricos y
electrónicos del vehículo, desconectar imperativa-
mente la batería y las masas del cableado situadas
cerca de la zona de soldadura.

Posicionar la masa del equipo de soldadura lo más
cerca posible de la zona de soldadura.

44A

-

20

ESTRUCTURA SUPERIOR TRASERA

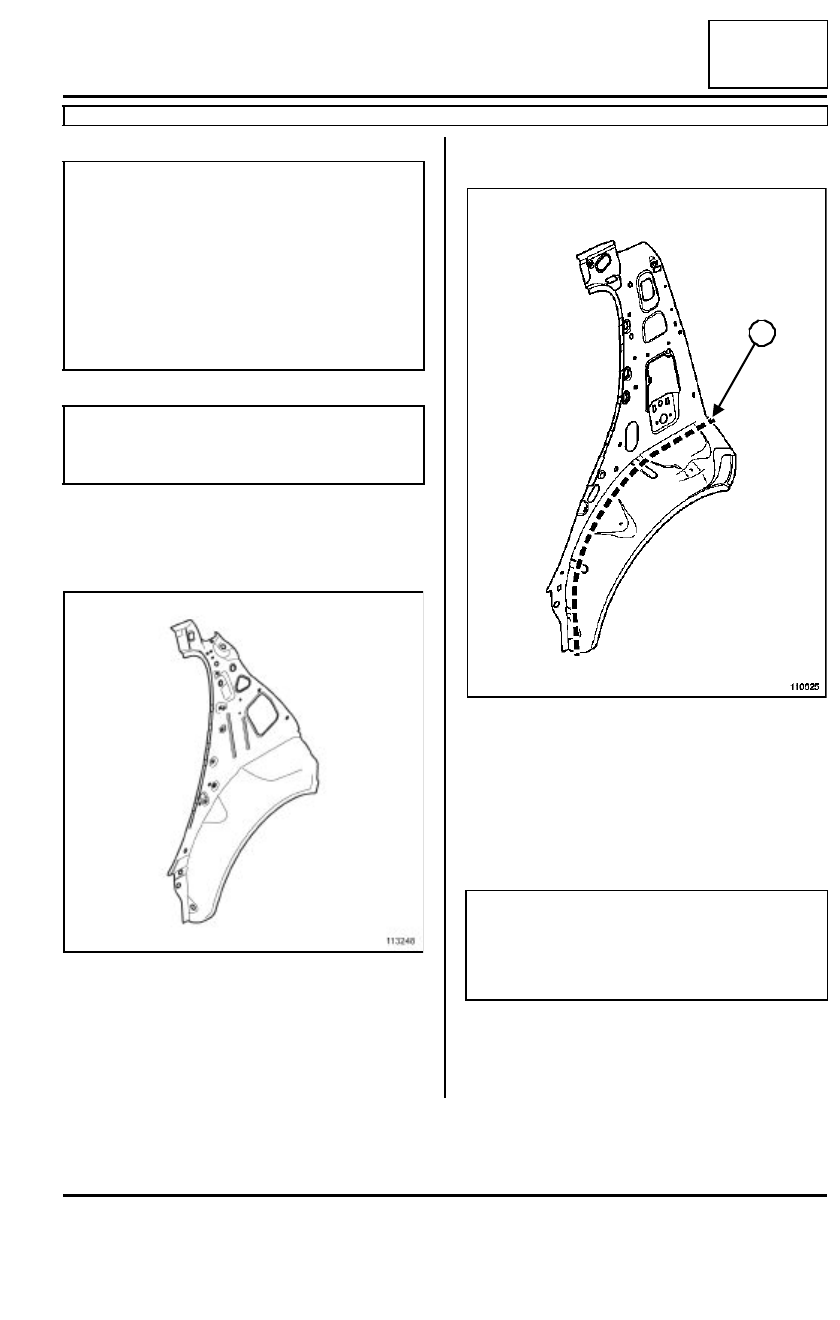

Paso de rueda trasero exterior: Descripción general

B85 o C85

44A

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza se debe extraer del forro de custodia para
obtener el paso de rueda trasero exterior

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL

La línea (1) del dibujo materializa la zona en la que se
puede efectuar una sustitución parcial.

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

113248

110625

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

1

44A

-

21

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda trasero exterior: Descripción general

B85 o C85

44A

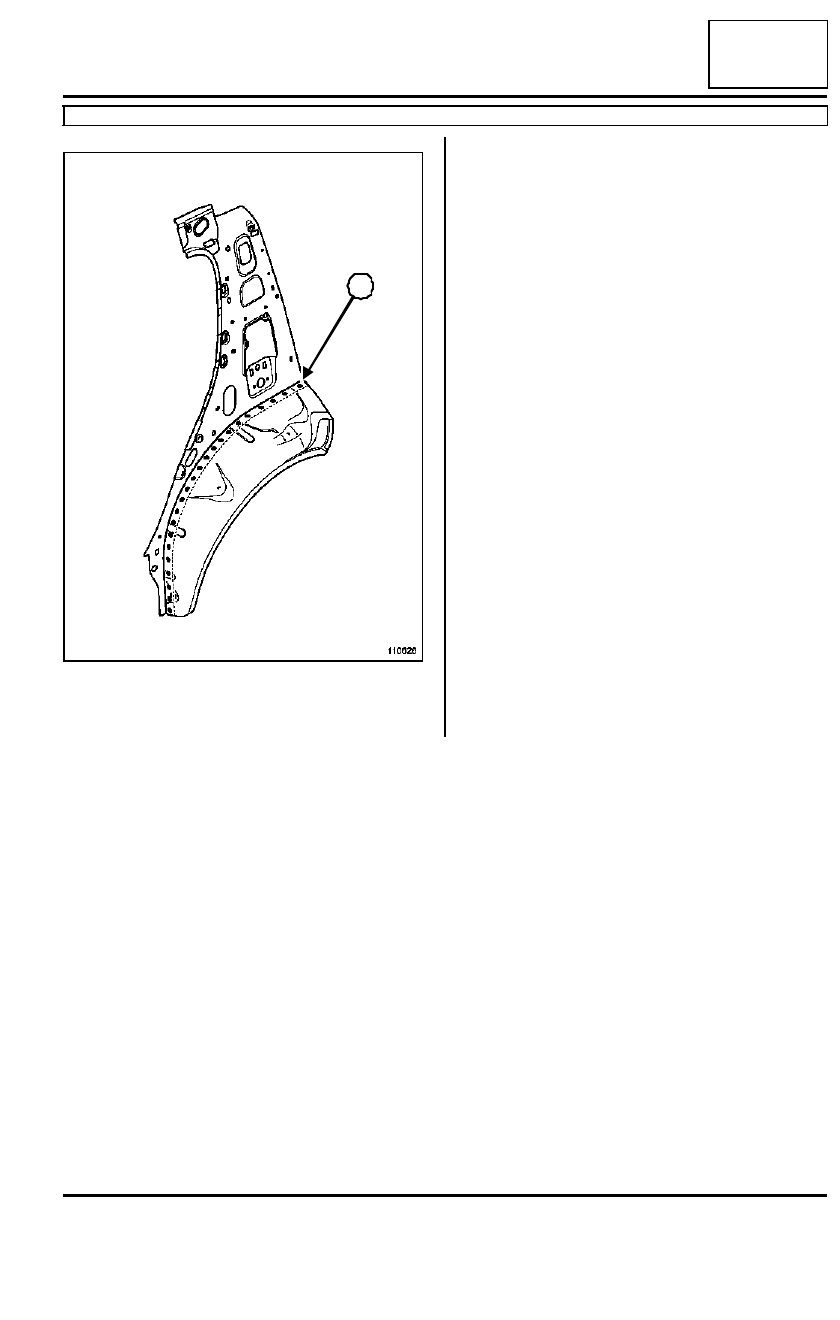

La línea (2) del dibujo materializa la sustitución parcial
y una soldadura por recorte añadido con unos puntos
de taponado a intervalos regulares.

110626

2

44A

-

22

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda trasero exterior: Descripción

B85 o C85

44A

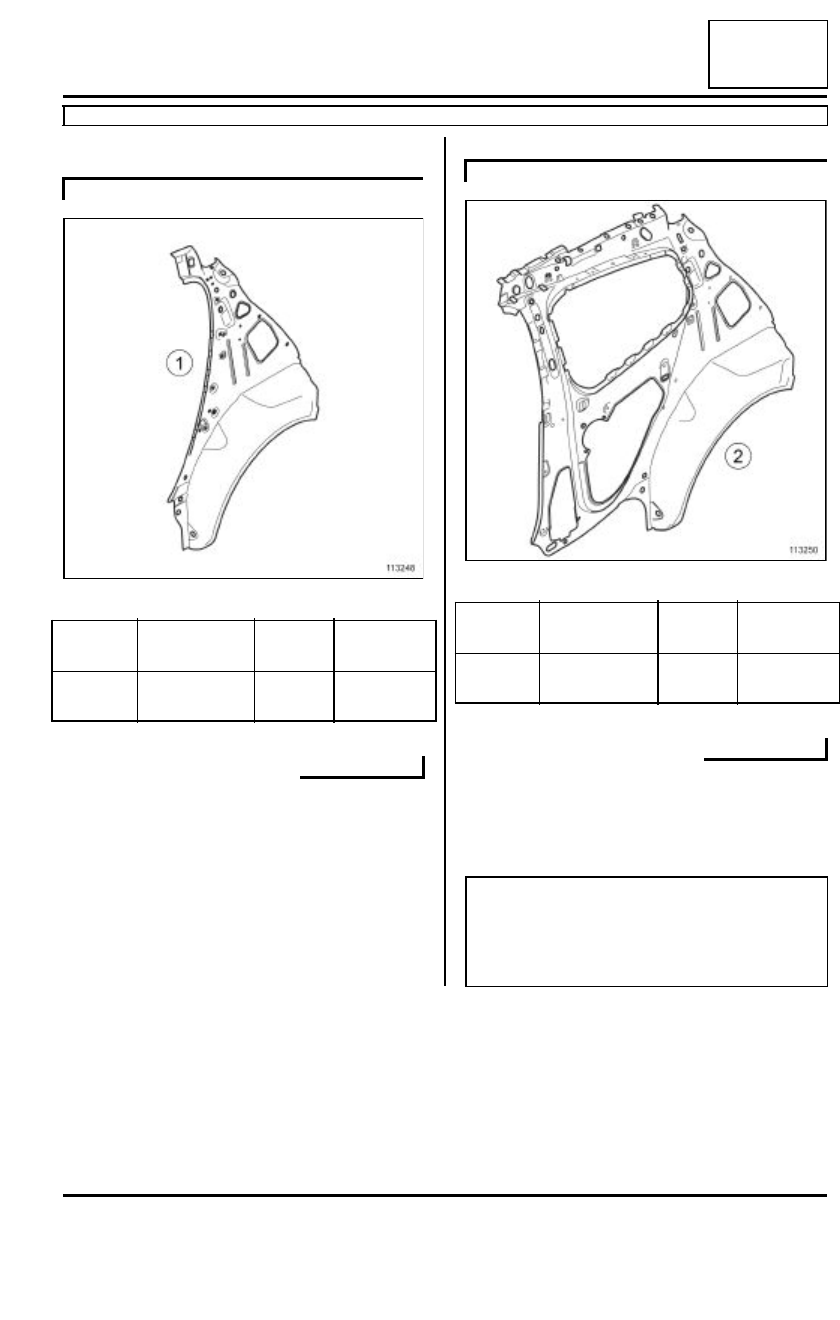

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Para indicaciones detalladas sobre una unión particu-
lar (consultar MR 400, 40A, Generalidades).

II - PIEZA EN POSICIÓN

B85

113248

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Forro de cus-
todia

-

0,65

C85

113250

Número

Designación

Natura-
leza

Espesor
(mm)

(2)

Forro de cus-
todia

-

0,65

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.
