Renault Clio. Manual - parte 425

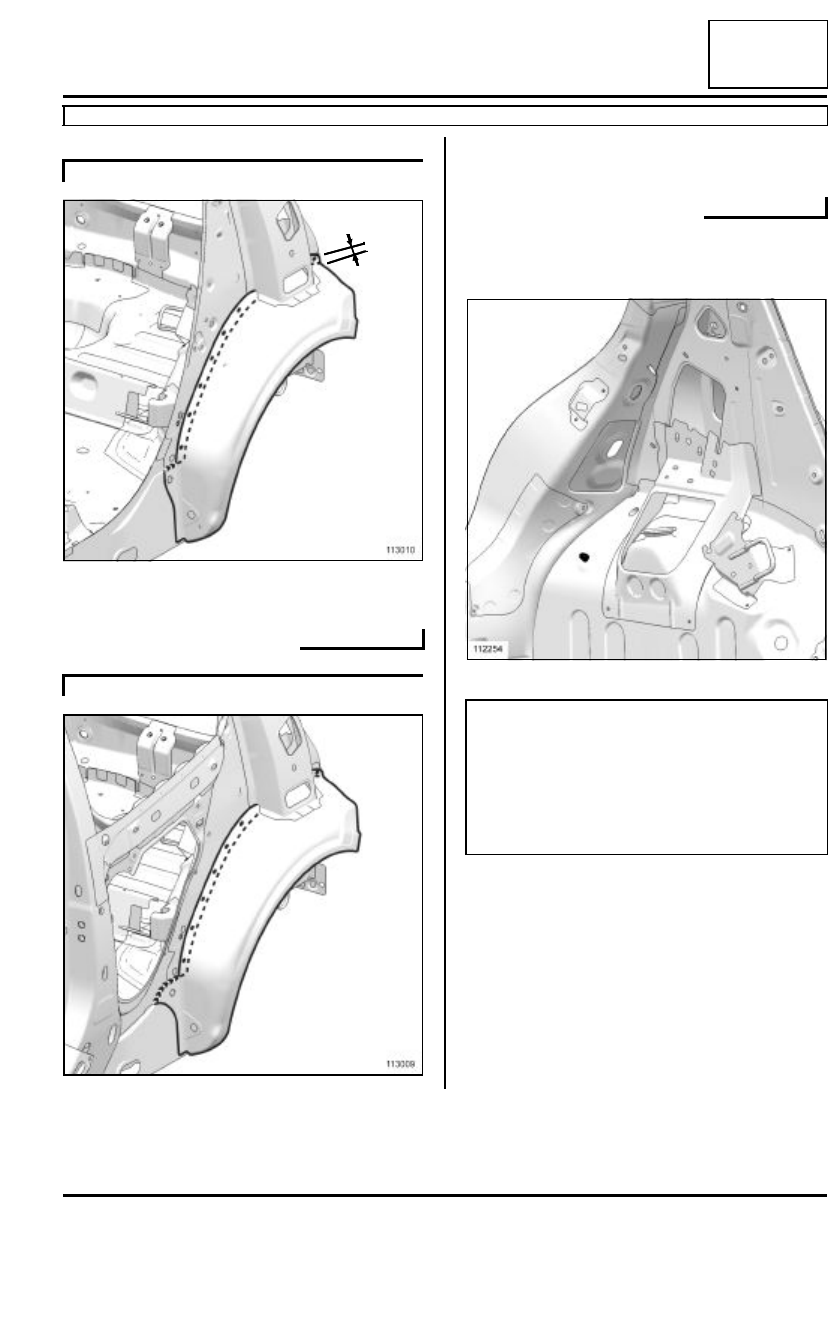

44A

-

23

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda trasero exterior: Descripción

B85 o C85

44A

(X1) = 15 mm

Efectuar el corte por el interior del paso de rueda para
que no se deteriore el refuerzo situado cerca.

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

B85

113010

C85

113009

X1

112254

IMPORTANTE

Para que no se deterioren los órganos eléctricos y
electrónicos del vehículo, desconectar imperativa-
mente la batería y las masas del cableado situadas
cerca de la zona de soldadura.

Posicionar la masa del equipo de soldadura lo más
cerca posible de la zona de soldadura.

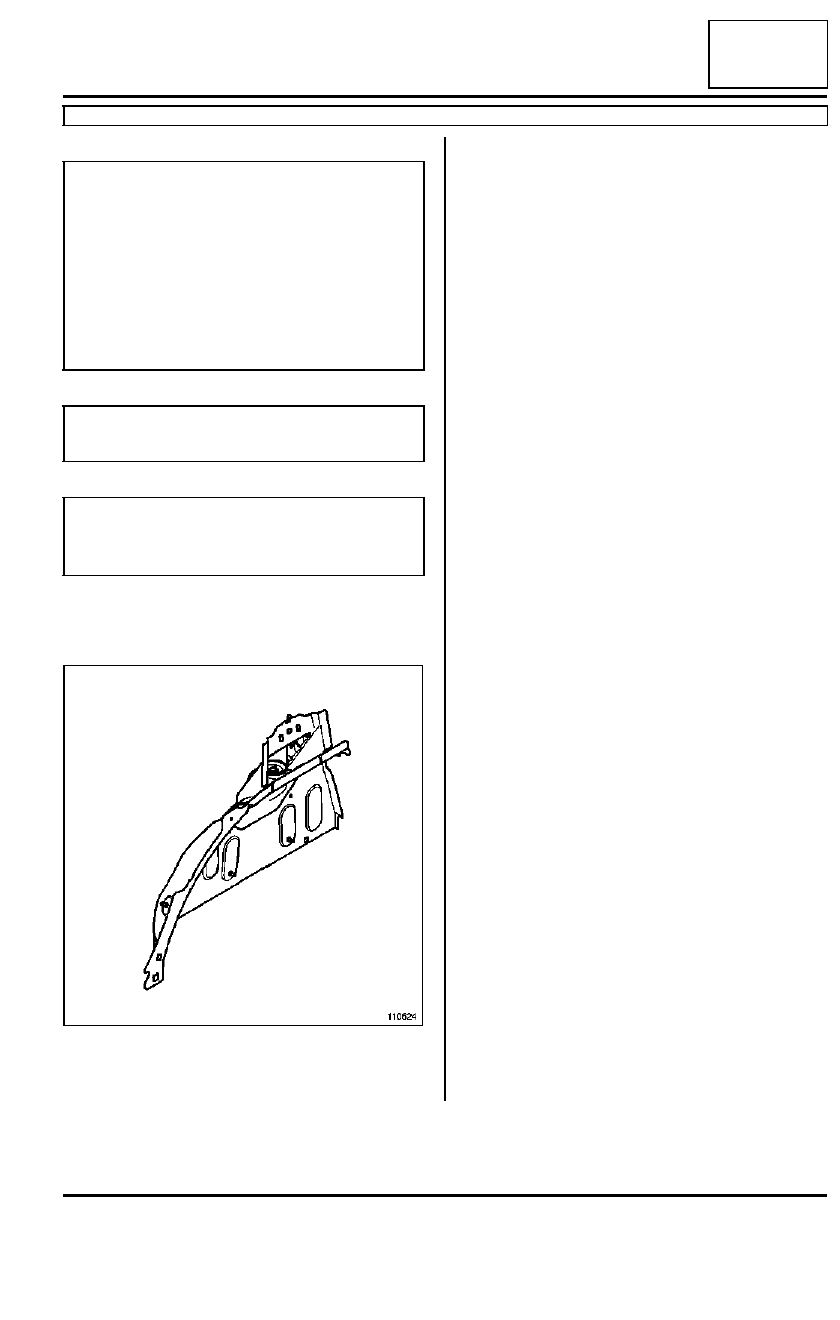

44A

-

24

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda trasero interior: Descripción general

B85 o C85

44A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de paso de rueda trasero interior y de soporte del
amortiguador trasero.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110624

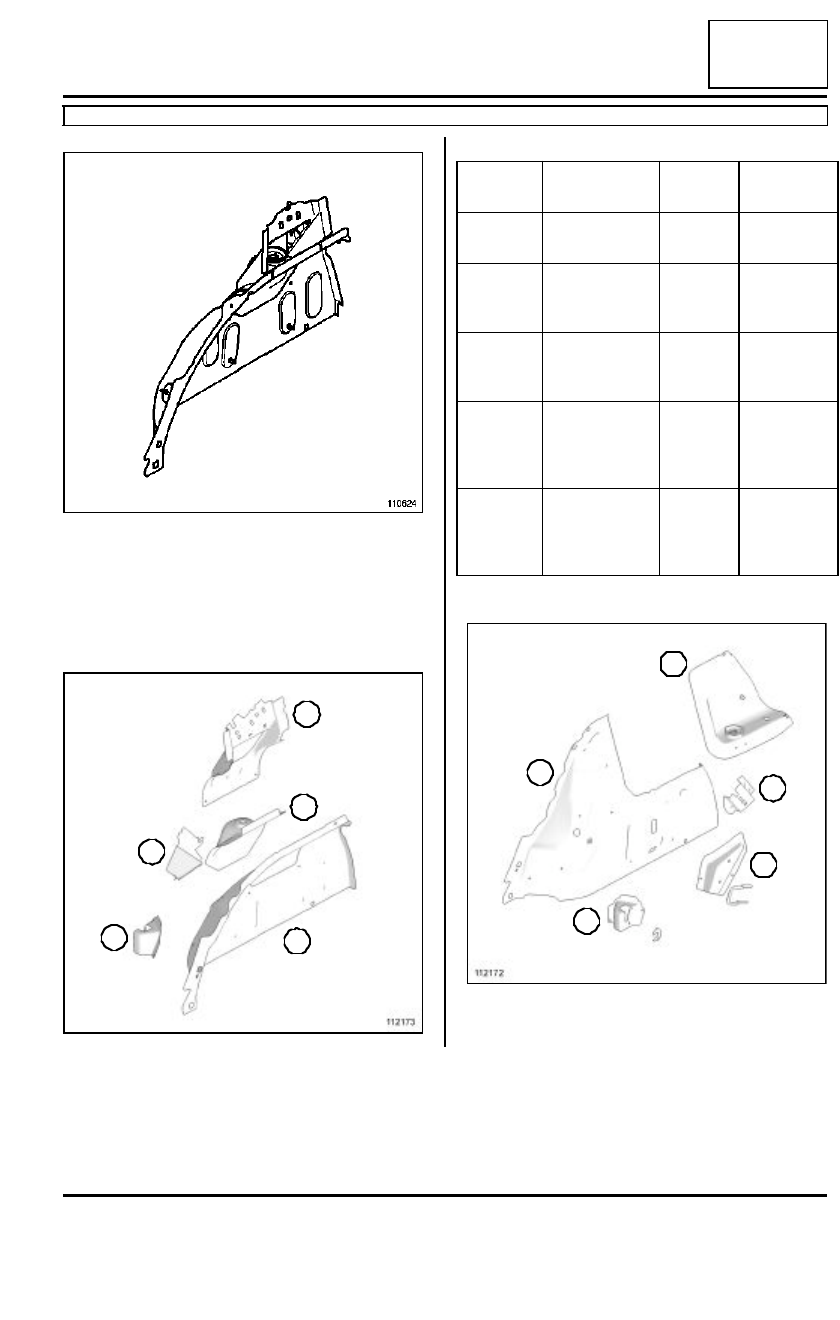

44A

-

25

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda trasero interior: Descripción

B85 o C85

44A

Esta pieza sólo puede ser sustituida de una forma:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Lado izquierdo

Lado derecho

110624

112173

1

2

3

4

5

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Paso de rueda
trasero interior

HLE

0,75

(2)

Escuadra de
u n i ó n   d e
amortiguador

HLE

1,2

(3)

Soport e  d e
c o p e l a   d e l
amortiguador

HLE

2

(4)

Soporte articu-
lación del res-
p a l d o   d e l
asiento trasero

HLE

1,2

(5)

Refuerzo  d e
fij a c i ó n   d e l
respaldo tra-
sero

-

2

112172

6

7

8

9

10

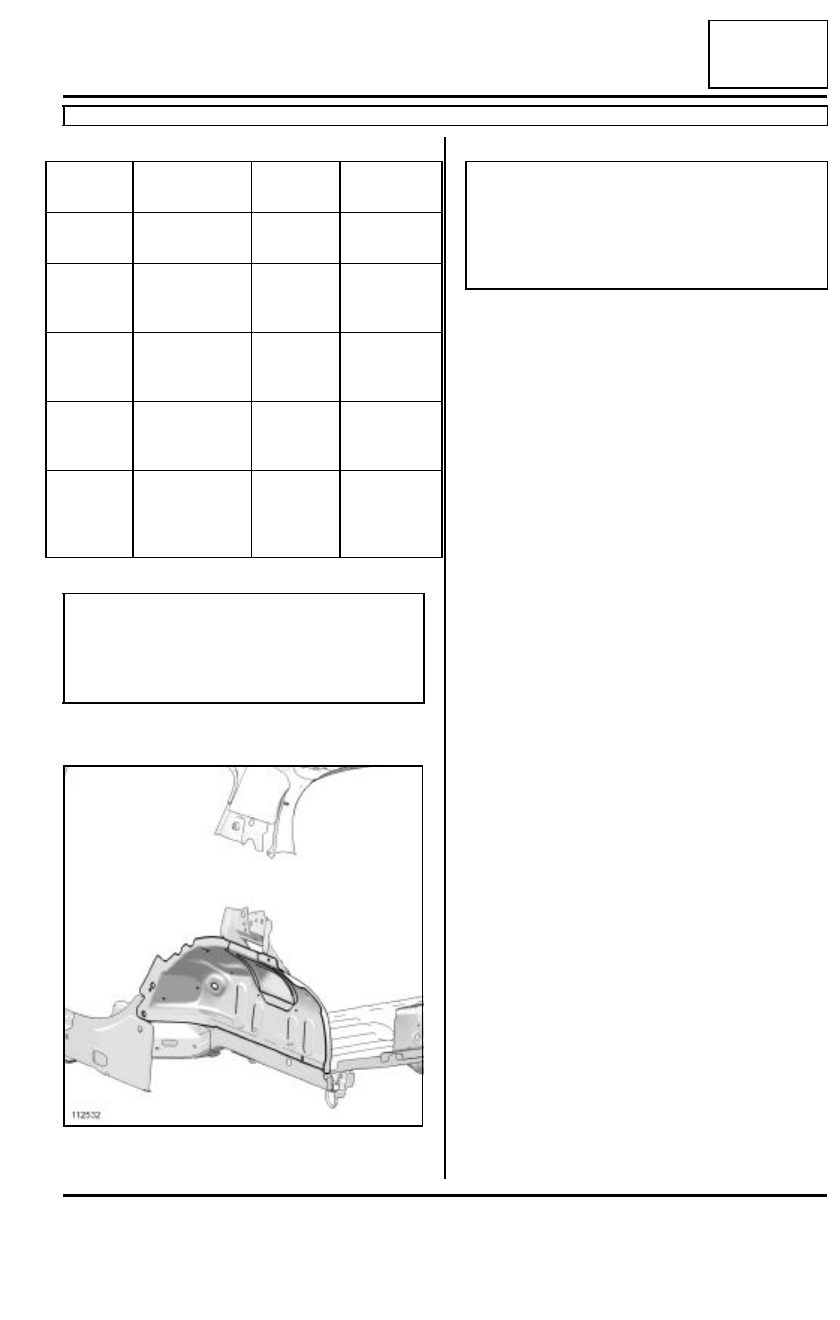

44A

-

26

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda trasero interior: Descripción

B85 o C85

44A

II - PIEZA EN POSICIÓN

Número

Designación

Natura-
leza

Espesor
(mm)

(6)

Paso de rueda
trasero interior

HLE

0,75

(7)

Soport e  d e
c o p e l a   d e l
amortiguador

HLE

2

(8)

Soport e  d e
fij a c i ó n   d e l
enrollador

HLE

1,2

(9)

Refuerzo de
fijación del res-
paldo trasero

-

2

(10)

Soporte articu-
lación del res-
p a l d o   d e l
asiento trasero

HLE

1,2

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

112532

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.
