44A

-

11

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasera: Descripción

B85 o C85

44A

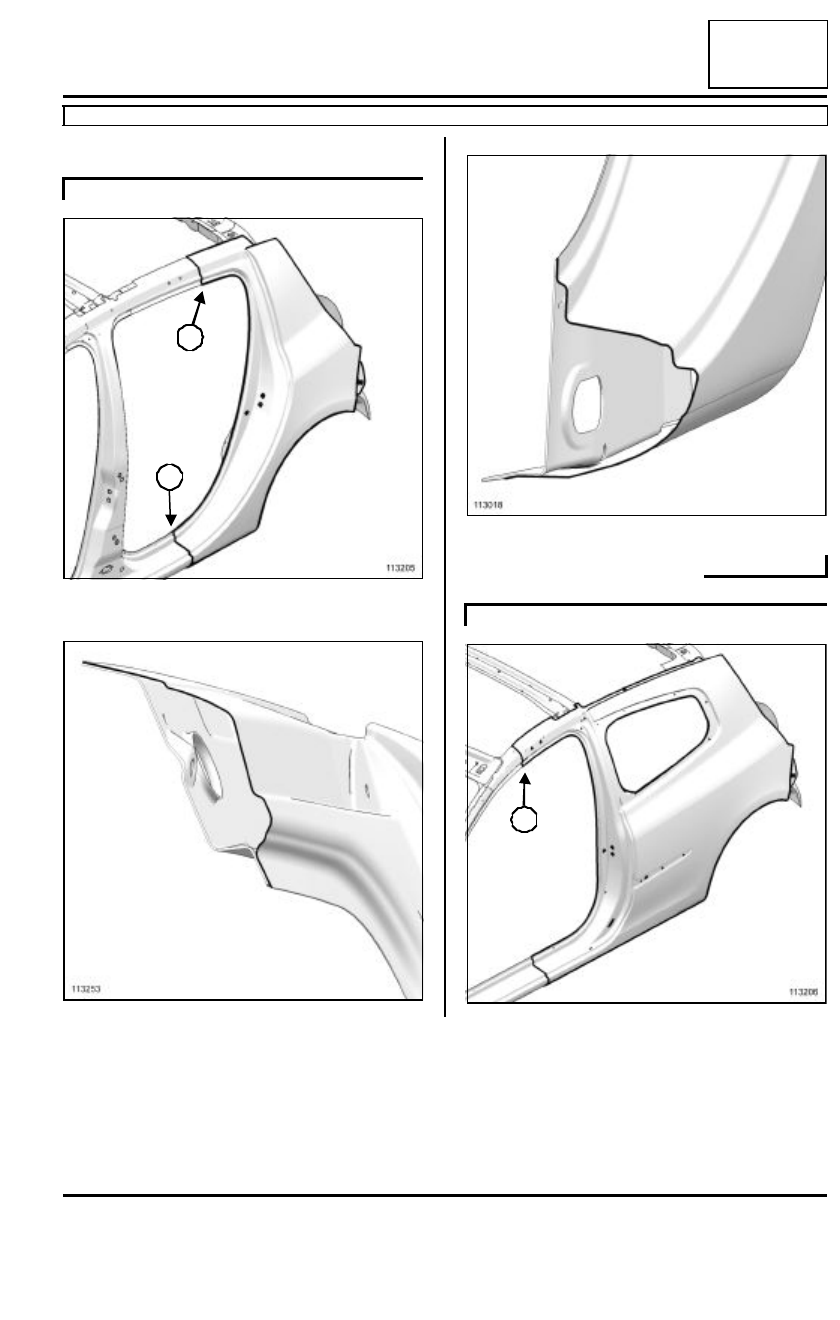

2 - Sustitución completa

Corte L

Corte M

B85

113205

113253

L

M

113018

C85

113206

N

44A

-

12

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasera: Descripción

B85 o C85

44A

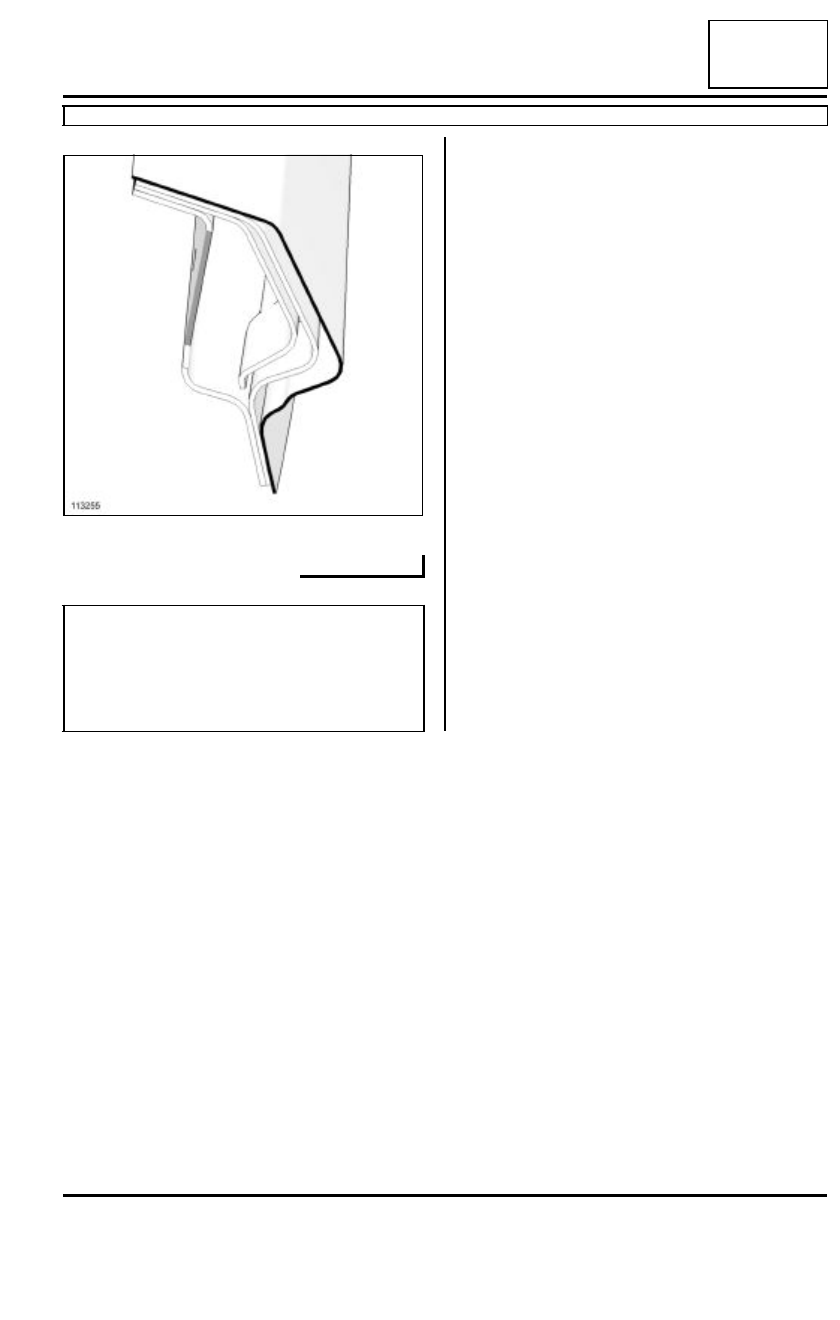

Corte N

113255

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.

44A

-

13

ESTRUCTURA SUPERIOR TRASERA

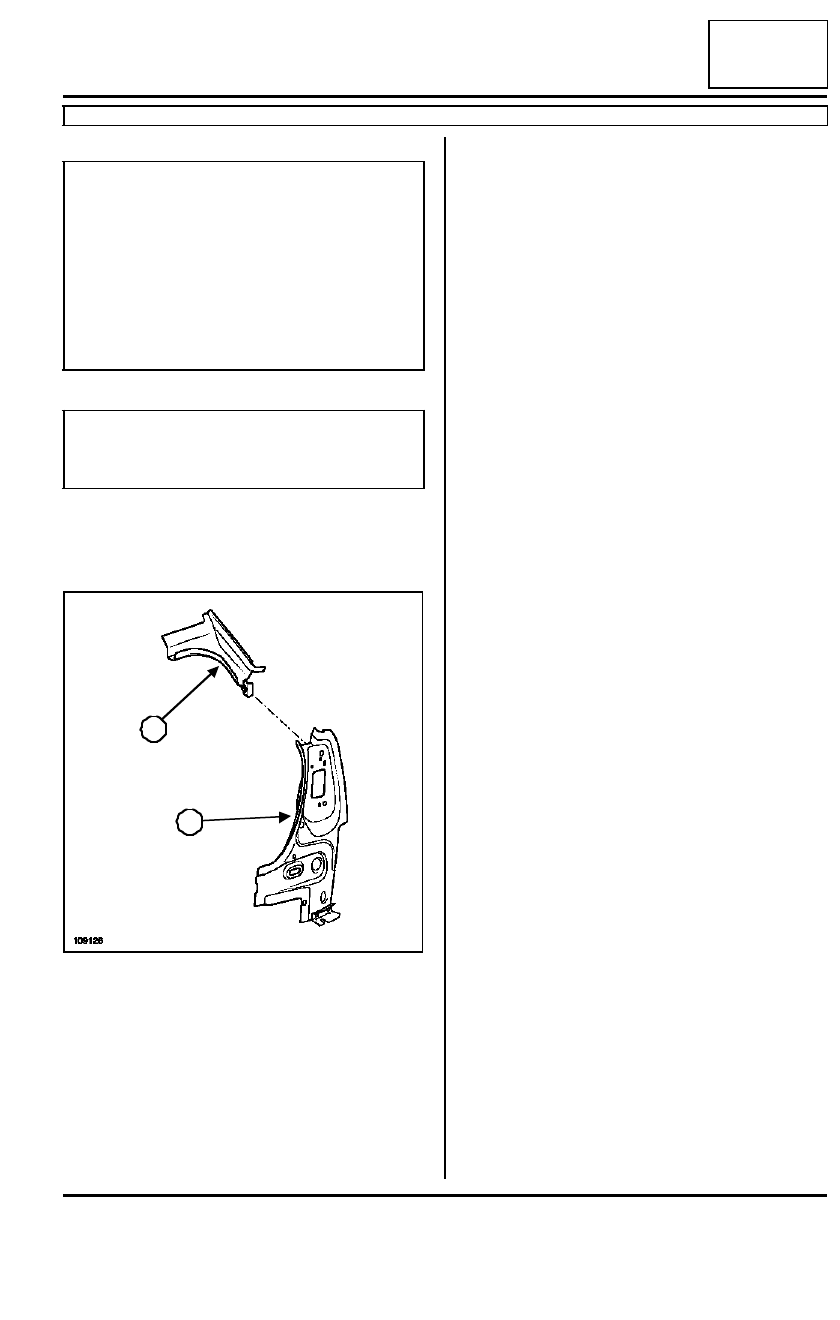

Vierteaguas del panel de aleta trasera: Descripción general

B85 o C85

44A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza presenta la particularidad de estar com-
puesta por dos elementos:

- el vierteaguas del panel de aleta trasera (1),

- el soporte de luces traseras (2).

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

109126

1

2

44A

-

14

ESTRUCTURA SUPERIOR TRASERA

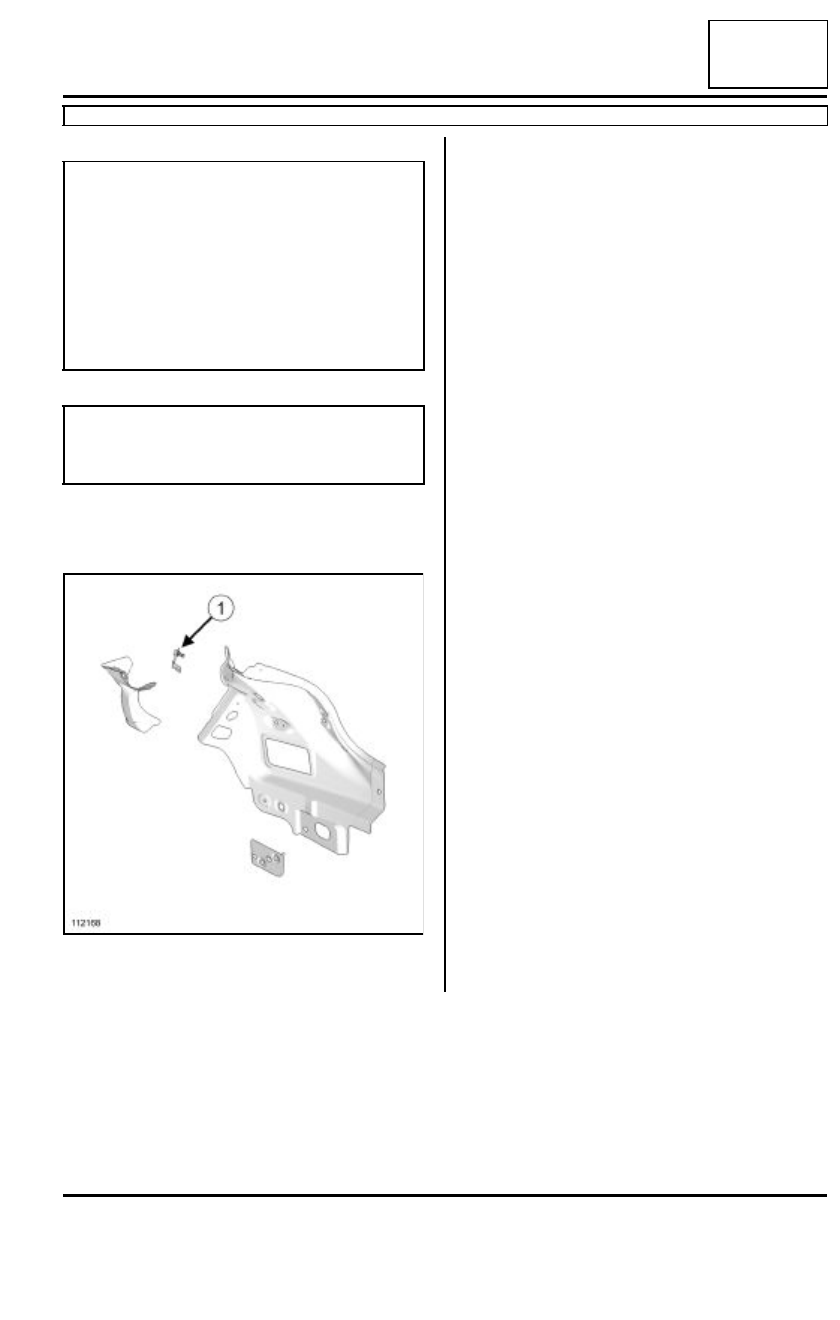

Rótula de equilibrador: Descripción general

B85 o C85

44A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

La rótula (1) de equilibrador se vende soldada sobre el
soporte del piloto.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112168
