44A

-

3

ESTRUCTURA SUPERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

44A

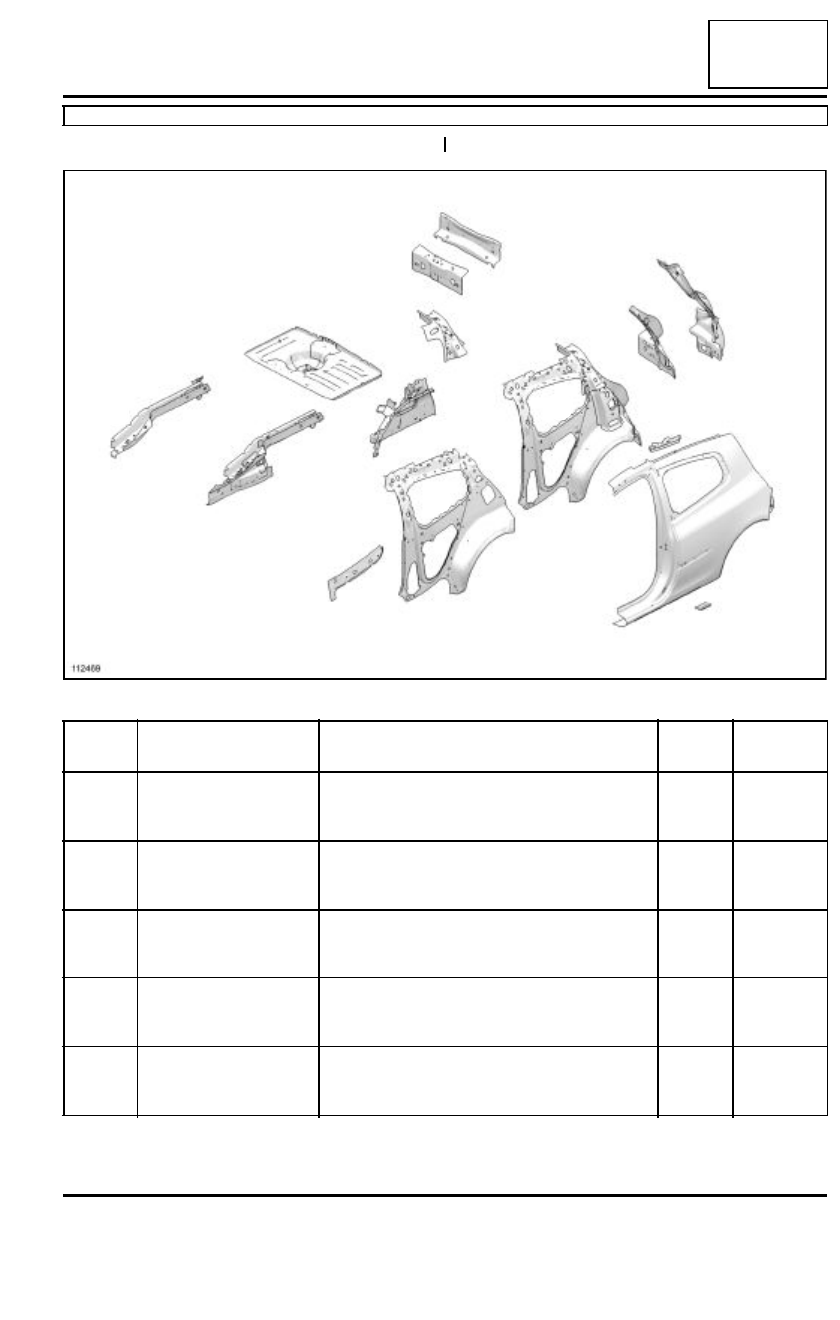

II - ESTRUCTURA TRASERA

112469

10

9

7

8

6

5

4

3

2

1

11

12

13

14

15

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Puente apoyo gato

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

THLE

2

(2)

Panel de aleta trasera

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

0,65

(3)

Soporte de fijación de la
barra de techo

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

(4)

Refuerzo trasero de
custodia de la parte
superior

(consultar  4 3 A , Estructura superior lateral,
Refuerzo del pie medio: Descripción, página
43A-26)

1,2

(5)

Paso de rueda trasero
exterior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero exterior: Descripción,
página 44A-22)

0,6

44A

-

4

ESTRUCTURA SUPERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

44A

(6)

Forro de custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

0,65/1,2

(7)

Forro de soporte del
piloto trasero izquierdo

(consultar  44A, Estructura superior trasera,
Forro de soporte del piloto: Descripción,
página 44A-18)

HLE

0,95

(8)

Soporte del piloto tra-
sero izquierdo

(consultar  44A, Estructura superior trasera,
Soporte de pilotos traseros: Descripción,
página 44A-16)

0,85

(9)

Larguero trasero

(consultar  41D,  Estructura inferior trasera,
Conjunto larguero trasero: Descripción,
página 41D-16)

HLE

1,5

(10)

Piso trasero parte tra-
sera

(consultar  41D,  Estructura inferior trasera,
Piso trasero parte trasera: Descripción,
página 41D-15)

0,65

(11)

Paso de rueda interior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero interior: Descripción,
página 44A-25)

HLE

0,75

(12)

Refuerzo  superior de
custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

HLE

1

(13)

Forro de faldón trasero

(consultar  44A, Estructura superior trasera,
Forro de faldón trasero: Descripción, página
44A-35)

0,85

(14)

Faldón trasero

(consultar  44A, Estructura superior trasera,
Faldón trasero: Descripción, página 44A-33)

0,85

(15)

Larguero trasero parte
trasera

(consultar  41D,  Estructura inferior trasera,
Larguero trasero parte trasera: Descripción,
página 41D-21)

HLE

1,5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

44A

-

5

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasera: Descripción general

B85 o C85

44A

(MR 400, 40A, Generalidades).

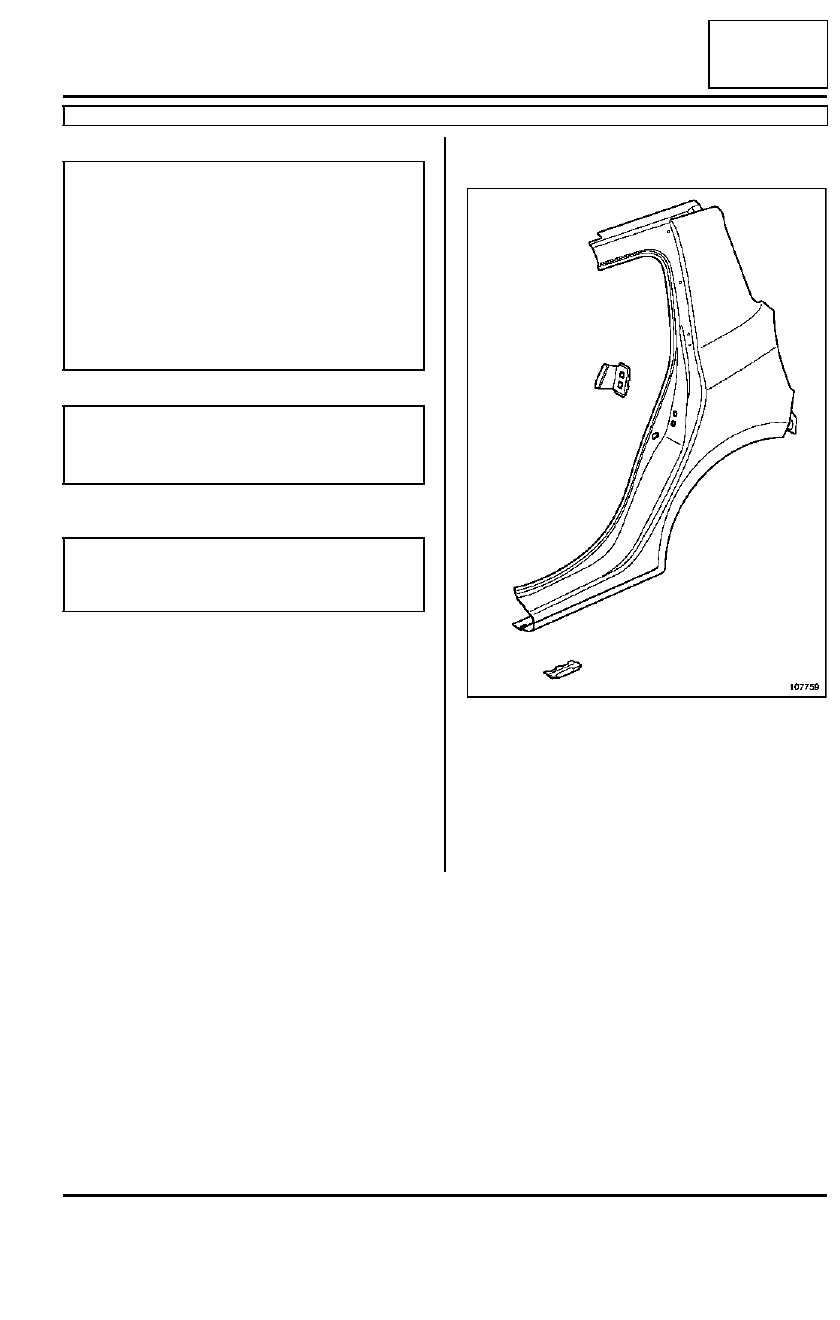

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza presenta tres particularidades:

- está soldada bajo el techo,

- está ensamblada en el costado de carrocería parte

delantera.

- es complementaria al costado de carrocería parte de-

lantera para una sustitución del costado de carrocería
completo.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

IMPORTANTE

Antes de intervenir, extraer los cinturones de segu-
ridad y el airbag cortina.

107759

44A

-

6

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasera: Descripción general

B85 o C85

44A

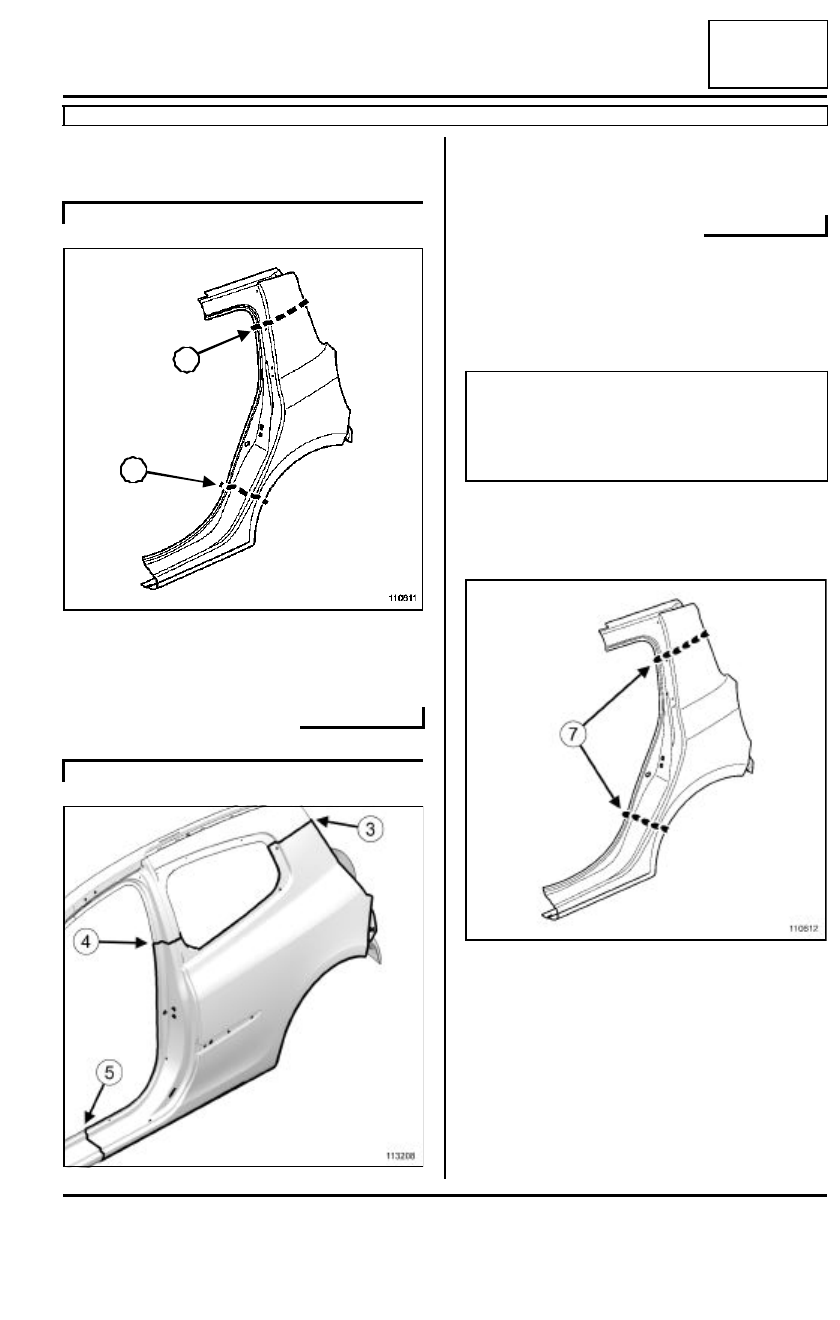

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL

Las líneas (1) y (2) del dibujo materializan las zonas en
las que es posible efectuar una sustitución parcial.

Las líneas (3), (4) y (5) del dibujo materializan las zo-
nas en las que es posible efectuar una sustitución par-
cial.

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades se describen en los
fundamentales de la reparación de la estructura de la
carrocería (consultar MR 400, 40A, Generalidades).

Las líneas (7) del dibujo materializan una soldadura
borde contra borde por cordón de cadeneta MAG.

B85

110611

C85

113208

1

2

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

110612
