41A

-

31

ESTRUCTURA INFERIOR DELANTERA

Semibloque delantero: Descripción

B85 o C85

41A

(semibloque de fuerte par lado derecho)

(semibloque de bajo par lado derecho)

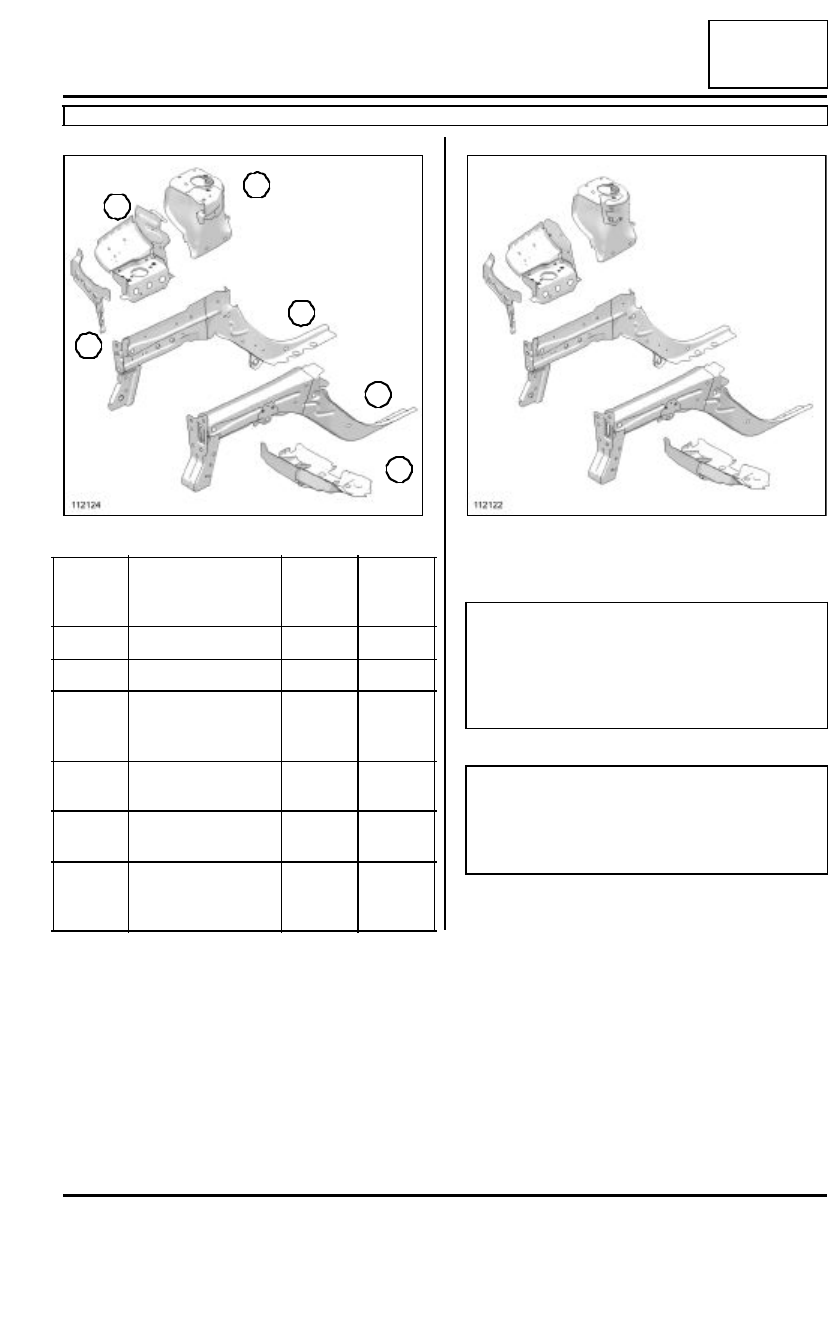

II - PIEZA EN POSICIÓN

112124

Número

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Paso de rueda

HLE

1,2/2

(2)

Soporte del motor

HLE

1,5/2

(3)

Travesaño lateral
del extremo delan-
tero

HLE

1,5

(4)

Cierre del larguero

H L E

/

THLE

1.6/2.7

(5)

Larguero delantero

H L E

/

THLE

1,6/2,6

(6)

Travesaño lateral
delantero del piso
central

HLE

1

5

4

3

2

1

6

112122

IMPORTANTE

Para las uniones soldadas en tres espesores, los
puntos de soldadura de la pieza sustituida deben
realizarse en el mismo sitio que en el de origen
para conservar las características mecánicas de la
unión.

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, estos serán sustituidos por puntos de
taponado tras el taladrado de la primera chapa.

41A

-

32

ESTRUCTURA INFERIOR DELANTERA

Semibloque delantero: Descripción

B85 o C85

41A

(semibloque de bajo par lado derecho)

(semibloque de fuerte par lado derecho)

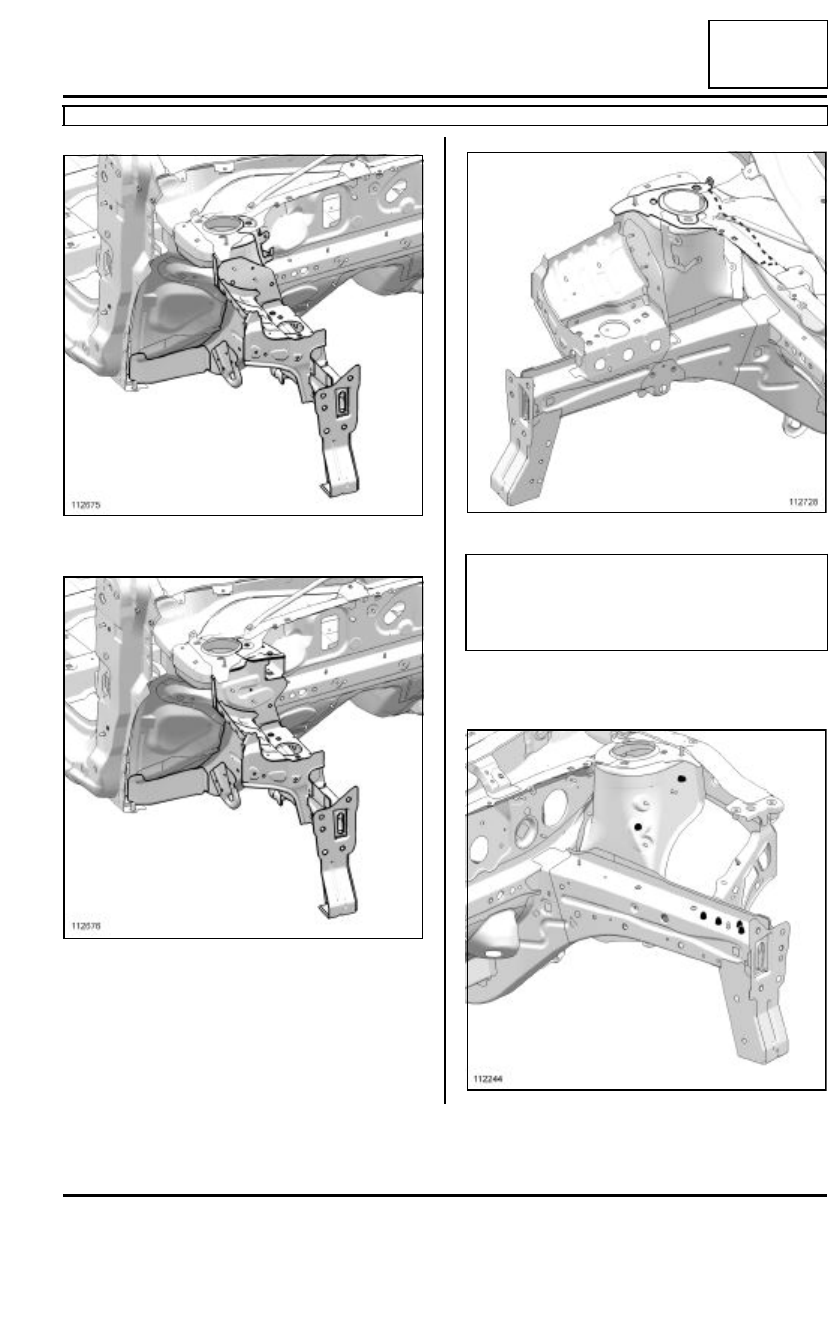

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

112675

112676

112728

Nota:

El refuerzo del tabique de calefacción está disponi-
ble suelto (consultar catálogo de las piezas de
recambio).

112244

41A

-

33

ESTRUCTURA INFERIOR DELANTERA

Semibloque delantero: Descripción

B85 o C85

41A

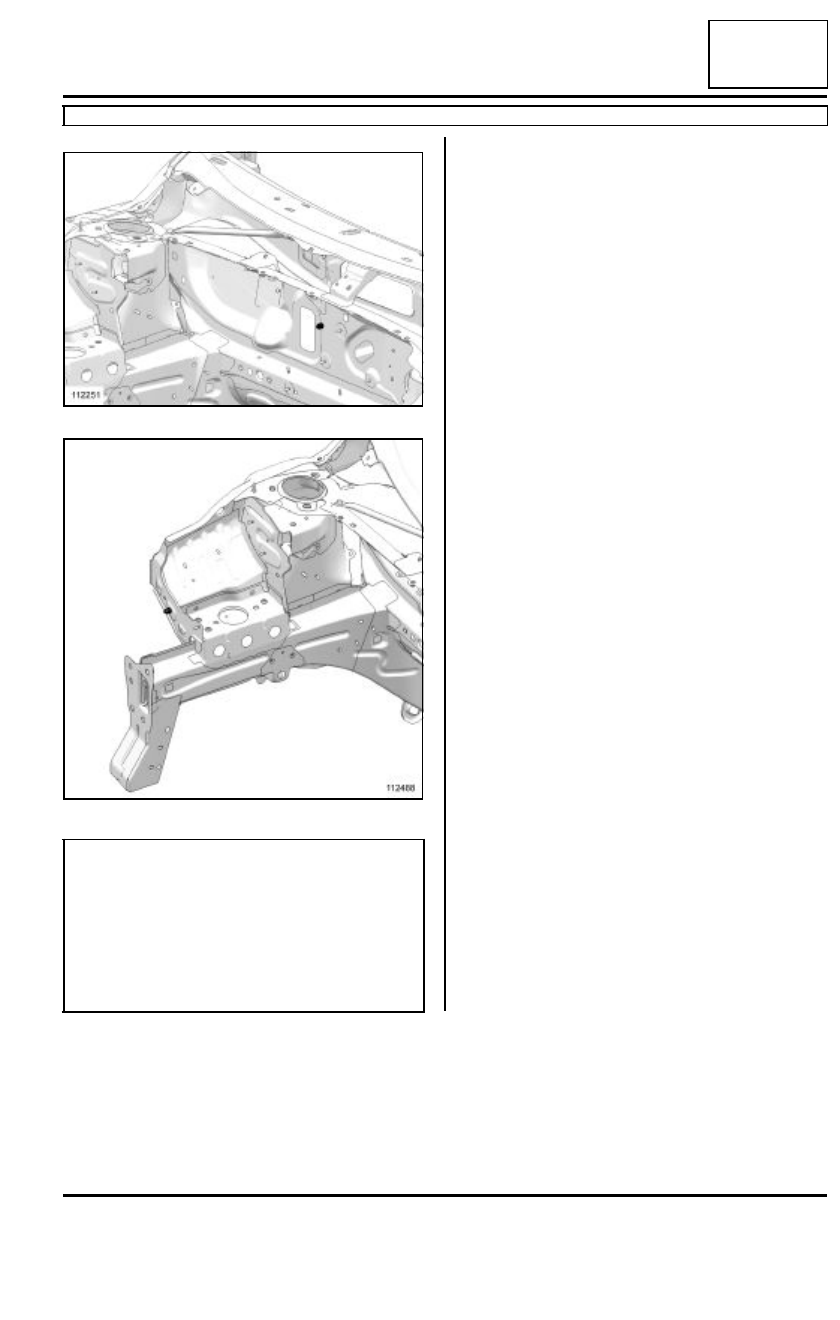

112251

112488

ATENCIÓN

- Para que no se deterioren los órganos eléctricos y

electrónicos del vehículo, desconectar imperativa-
mente las masas de los cableados situadas cerca
de la zona de soldadura.

- La masa del equipo de soldadura debe estar

situada lo más cerca posible de la zona de solda-
dura.

41A

-

34

ESTRUCTURA INFERIOR DELANTERA

Soporte trasero de la cuna: Descripción general

B85 o C85

41A

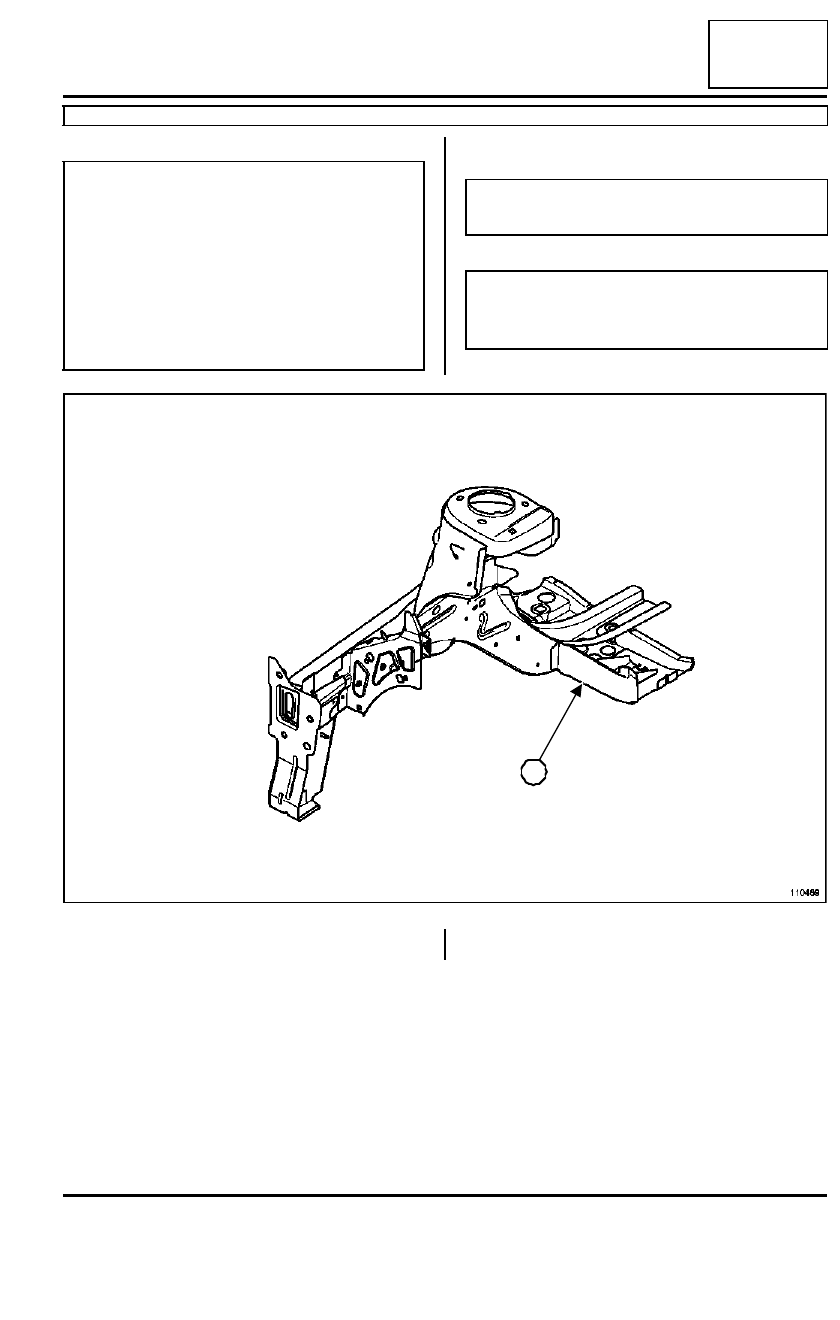

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

(MR 400, 40A, Generalidades).

El soporte trasero de la cuna delantera (1) está solda-
do en el semibloque delantero.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
describen si procede en las otras partes de este
subcapítulo que tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110489

1
