41A

-

23

ESTRUCTURA INFERIOR DELANTERA

Soporte del recipiente de la batería: Descripción general

B85 o C85

41A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

Esta pieza va fijada por tornillos en el larguero
delantero. Es de material plástico. La naturaleza del
plástico viene indicada en la propia pieza.

41A

-

24

ESTRUCTURA INFERIOR DELANTERA

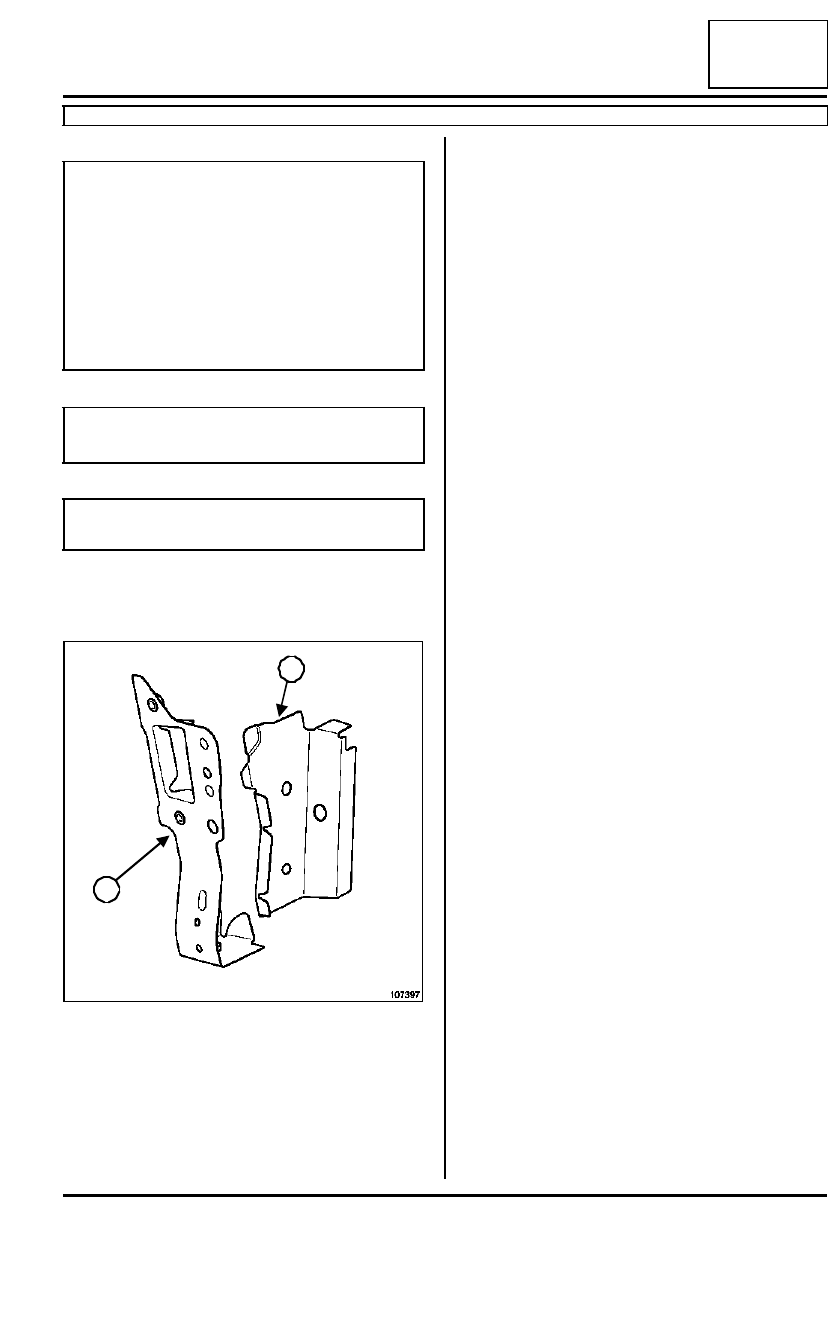

Soporte del travesaño del radiador: Descripción general

B85 o C85

41A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Se compone de los elementos siguientes:

- Cajetín soporte de fijación (1).

- Elementos de fijación del travesaño (2).

Esta pieza cumple a la vez las funciones siguientes:

- soporte travesaño radiador.

- soporte de travesaño extremo delantero.

- soporte de frente delantero.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se describen si
procede en las otras partes de este subcapítulo
que tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

107397

2

1

41A

-

25

ESTRUCTURA INFERIOR DELANTERA

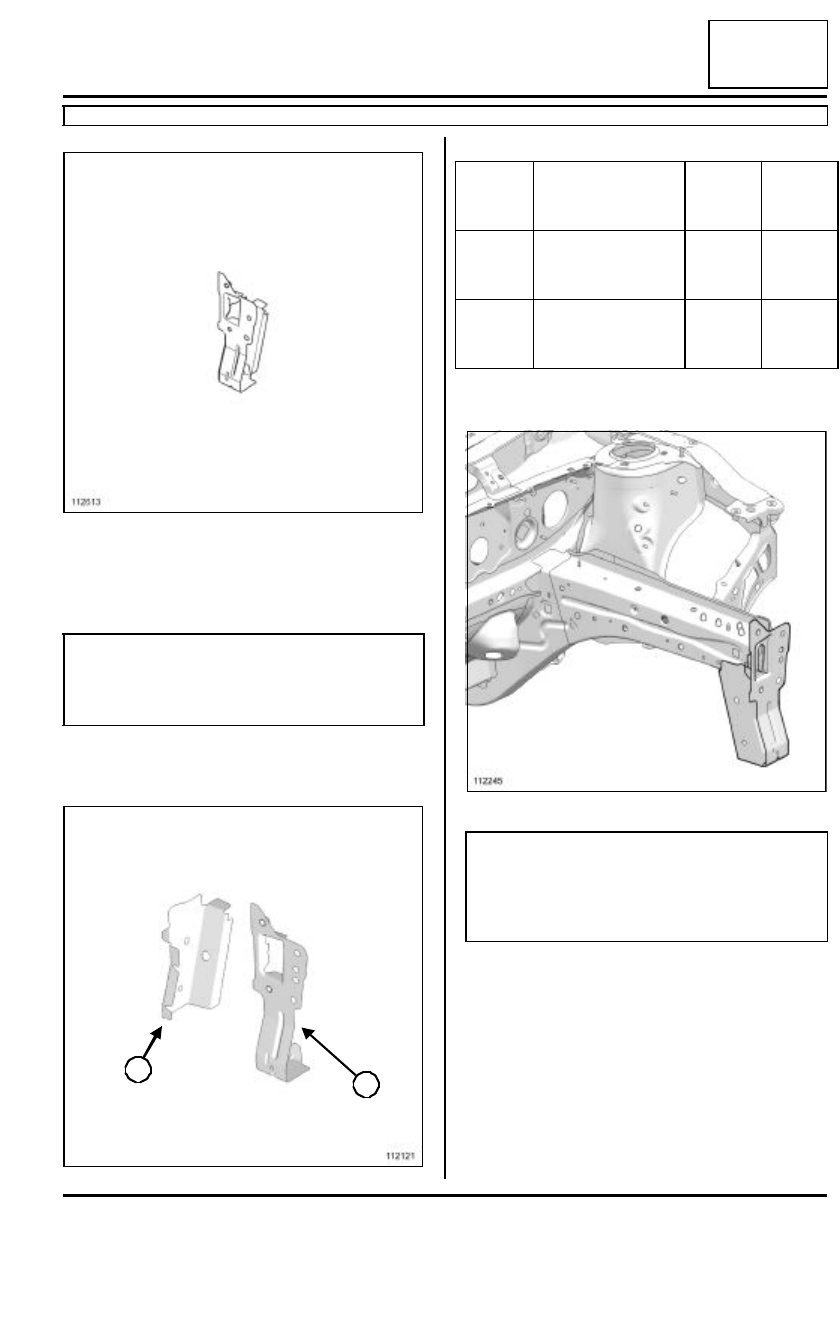

Soporte del travesaño del radiador: Descripción

B85 o C85

41A

Esta pieza sólo puede ser sustituida de una forma:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

112613

IMPORTANTE

Cuando las piezas derecha e izquierda se han sus-
tituido simultáneamente, es indispensable utilizar el
banco de enderezado.

112121

2

1

Número

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Cierre de soporte
del travesaño del
radiador

HLE

2,5

(2)

Cajetín soporte del
travesaño del radia-
dor

HLE

1,2

112245

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaba original-
mente, éstos serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

41A

-

26

ESTRUCTURA INFERIOR DELANTERA

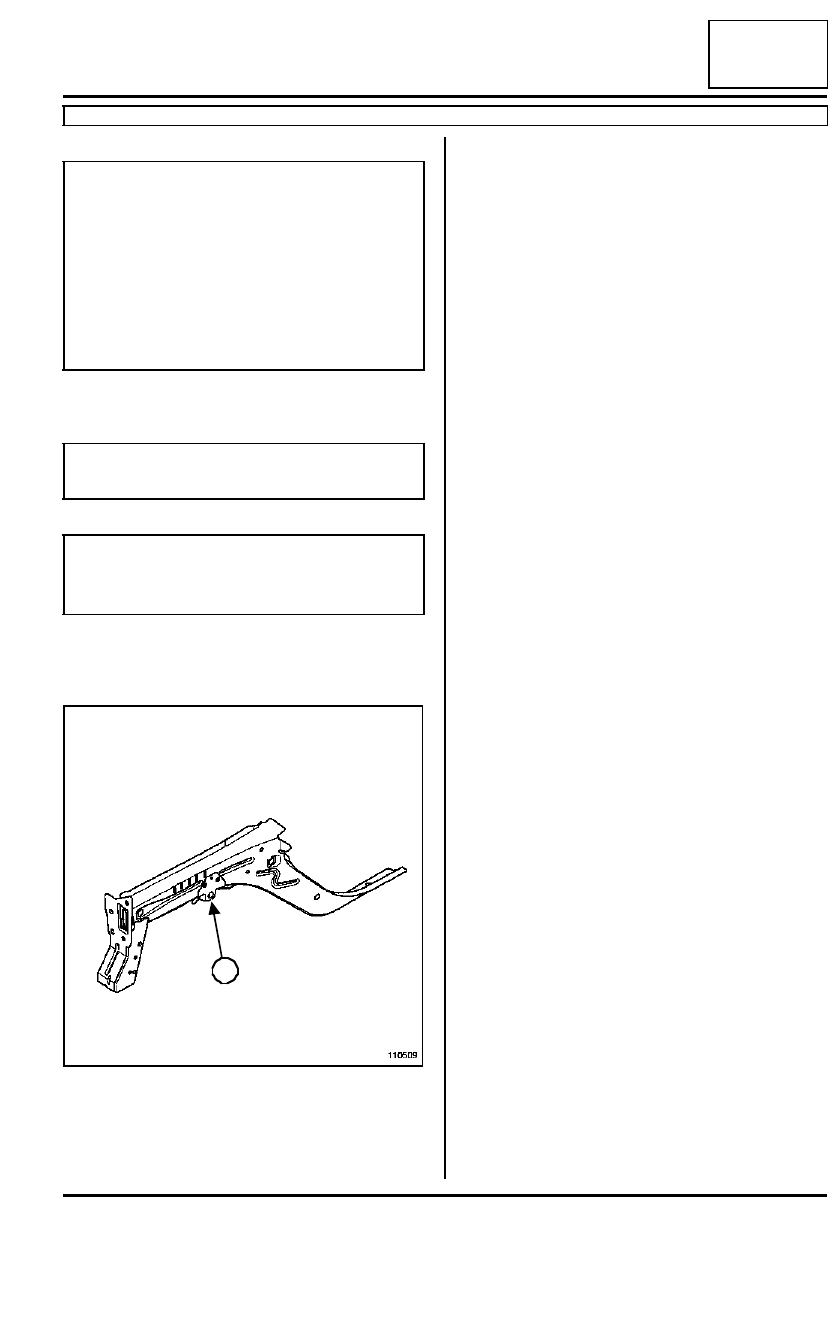

Soporte delantero de la cuna delantera: Descripción general

B85 o C85

41A

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

(MR 400, 40A, Generalidades).

1 - Lado derecho

El soporte de la cuna (1) se ha añadido al larguero.

2 - Lado izquierdo

El soporte está integrado en el larguero.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos que tengan el mismo tipo de concep-
ción para esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110509

1
