ESTRUCTURA INFERIOR DELANTERA

Larguero delantero: Descripción

B85 o C85

41A

(X1) = 180 mm

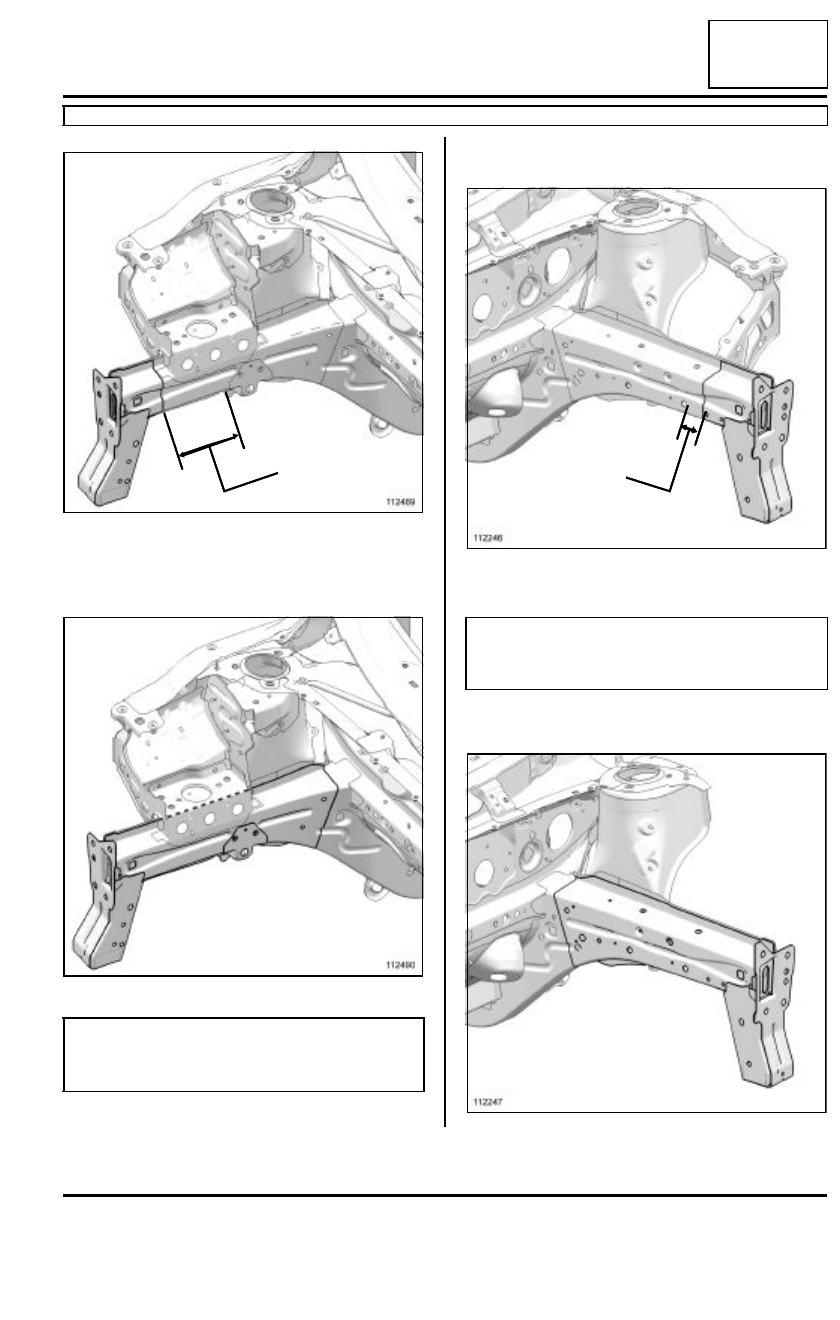

2 - Sustitución parcial parte delantera

3 - Sustitución parcial de la parte extrema
delantera (lado izquierdo)

(X2) = 60 mm

4 - Sustitución parcial parte delantera

112489

112490

ATENCIÓN

Efectuar el corte en la línea de ensamblado de ori-
gen.

X1

112246

ATENCIÓN

Respetar la posición de esta pieza, está determi-
nada por la posición de los refuerzos internos.

112247

X2

41A

-

16

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero: Descripción

B85 o C85

41A

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

ATENCIÓN

Efectuar el corte en la línea de ensamblado de ori-
gen.

ATENCIÓN

- Para que no se deterioren los órganos eléctricos y

electrónicos del vehículo, desconectar imperativa-
mente las masas de los cableados situadas cerca
de la zona de soldadura.

- La masa del equipo de soldadura debe estar

situada lo más cerca posible de la zona de solda-
dura.

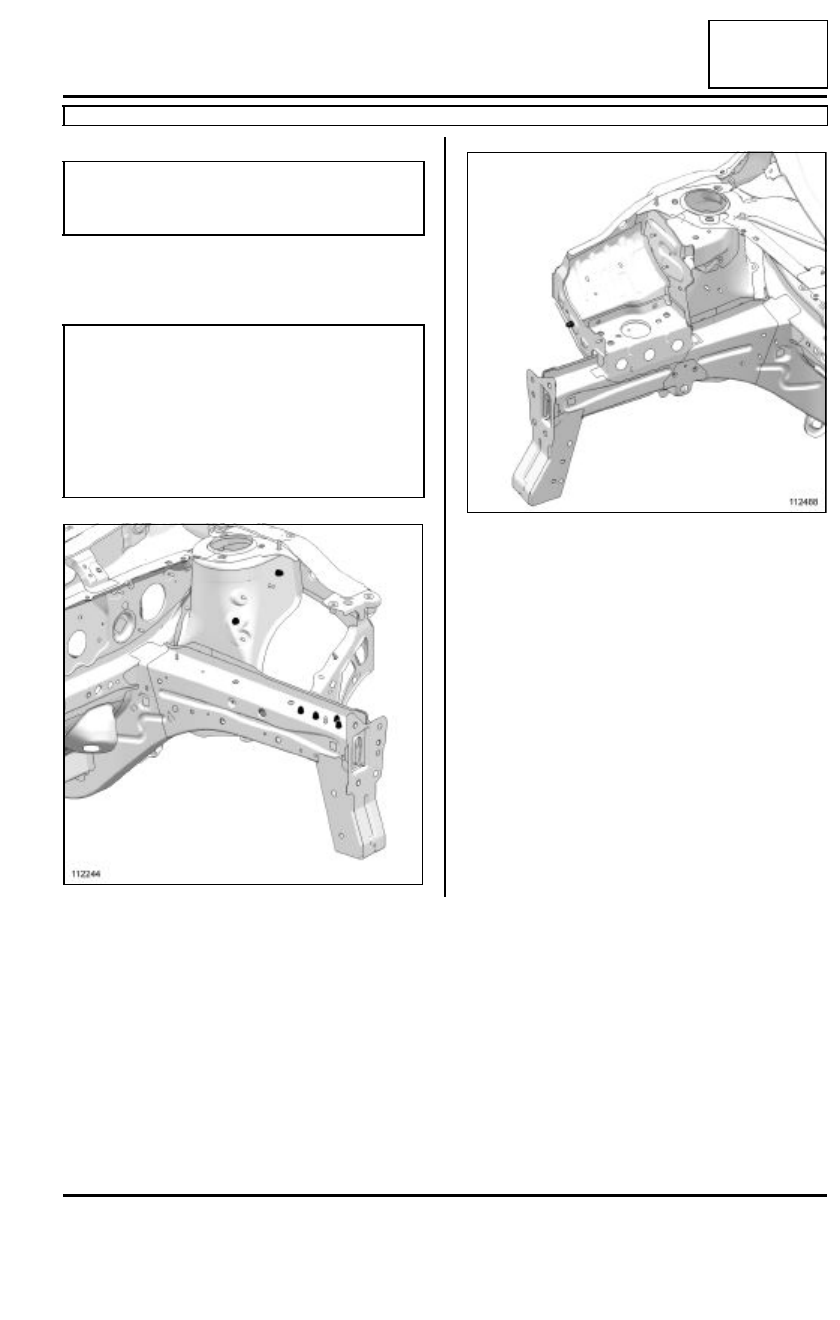

112244

112488

41A

-

17

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero parte central: Descripción general

B85 o C85

41A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, realiza solamente la
función de larguero delantero parte central.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se describen si
procede en las otras partes de este subcapítulo
que tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

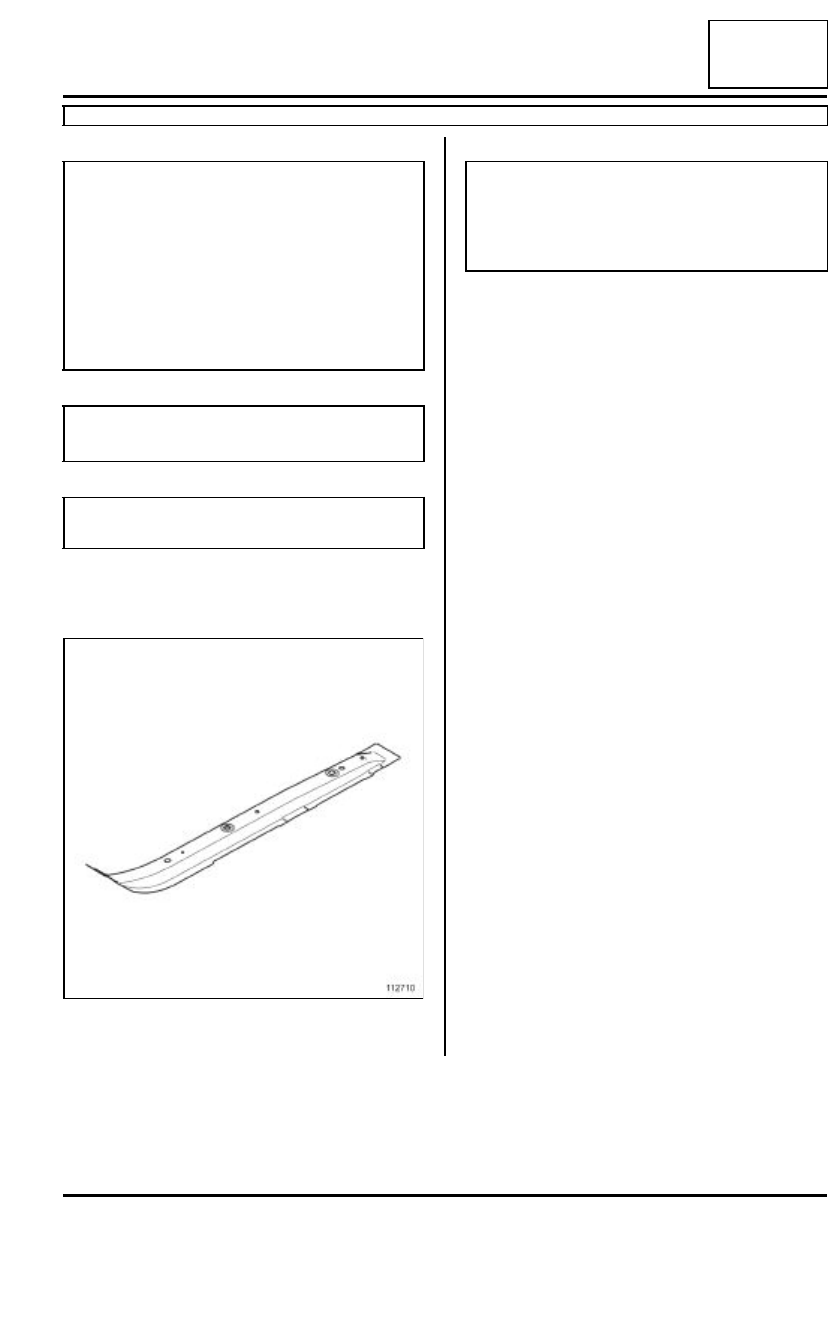

112710

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaba original-
mente, éstos serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

41A

-

18

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero parte central: Descripción

B85 o C85

41A

Esta pieza sólo puede ser sustituida de una forma:

- sustitución completa:

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

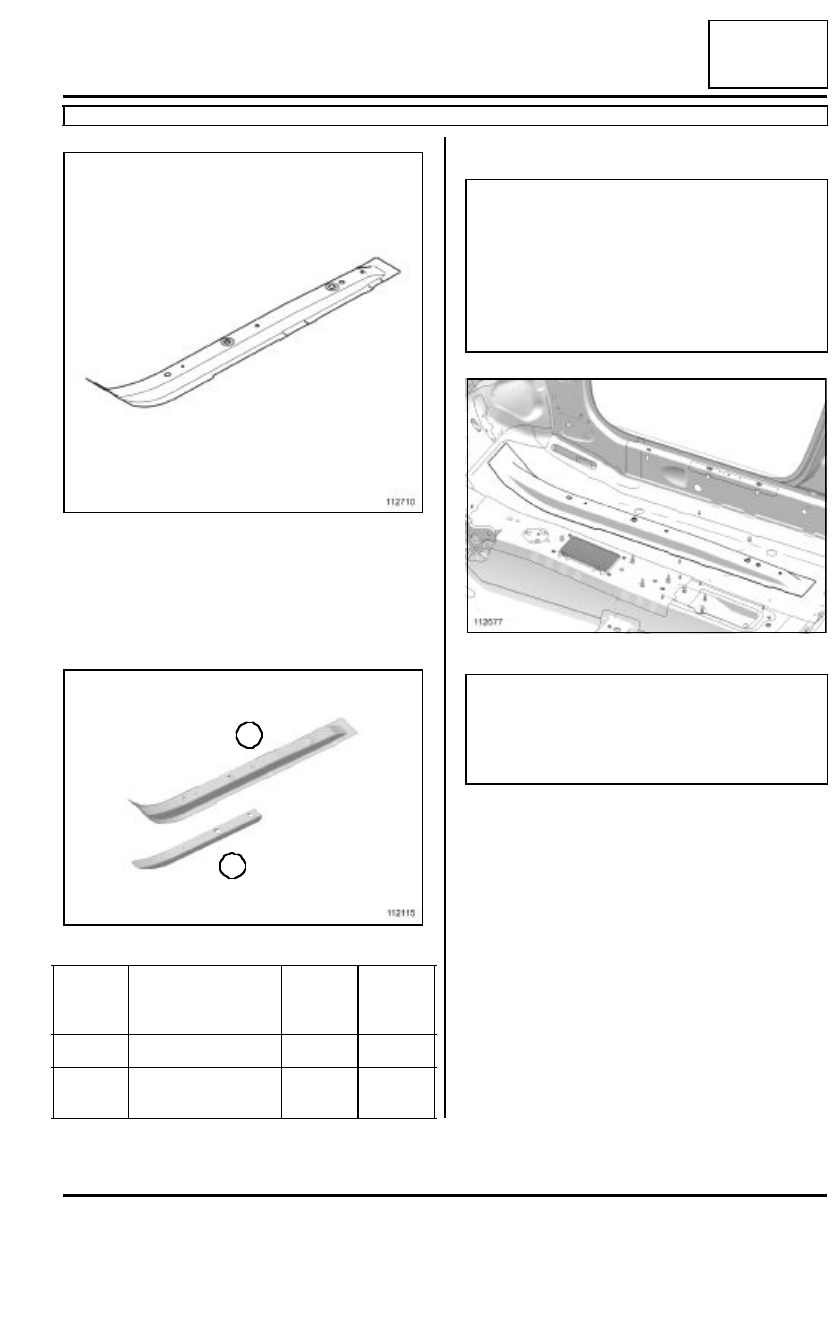

112710

112115

Número

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Larguero central

THLE

2

(2)

Refuerzo  del lar-
guero central

TTHLE

2,5

2

1

ATENCIÓN

- Para que no se deterioren los órganos eléctricos y

electrónicos del vehículo, desconectar imperativa-
mente las masas de los cableados situadas cerca
de la zona de soldadura.

- La masa del equipo de soldadura debe estar

situada lo más cerca posible de la zona de solda-
dura.

112677

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo sitio que en el de origen para conser-
var las características mecánicas de la unión.
