ESTRUCTURA INFERIOR DELANTERA

Travesaño inferior extremo delantero: Descripción general

B85 o C85

41A

(MR 400, 40A, Generalidades).

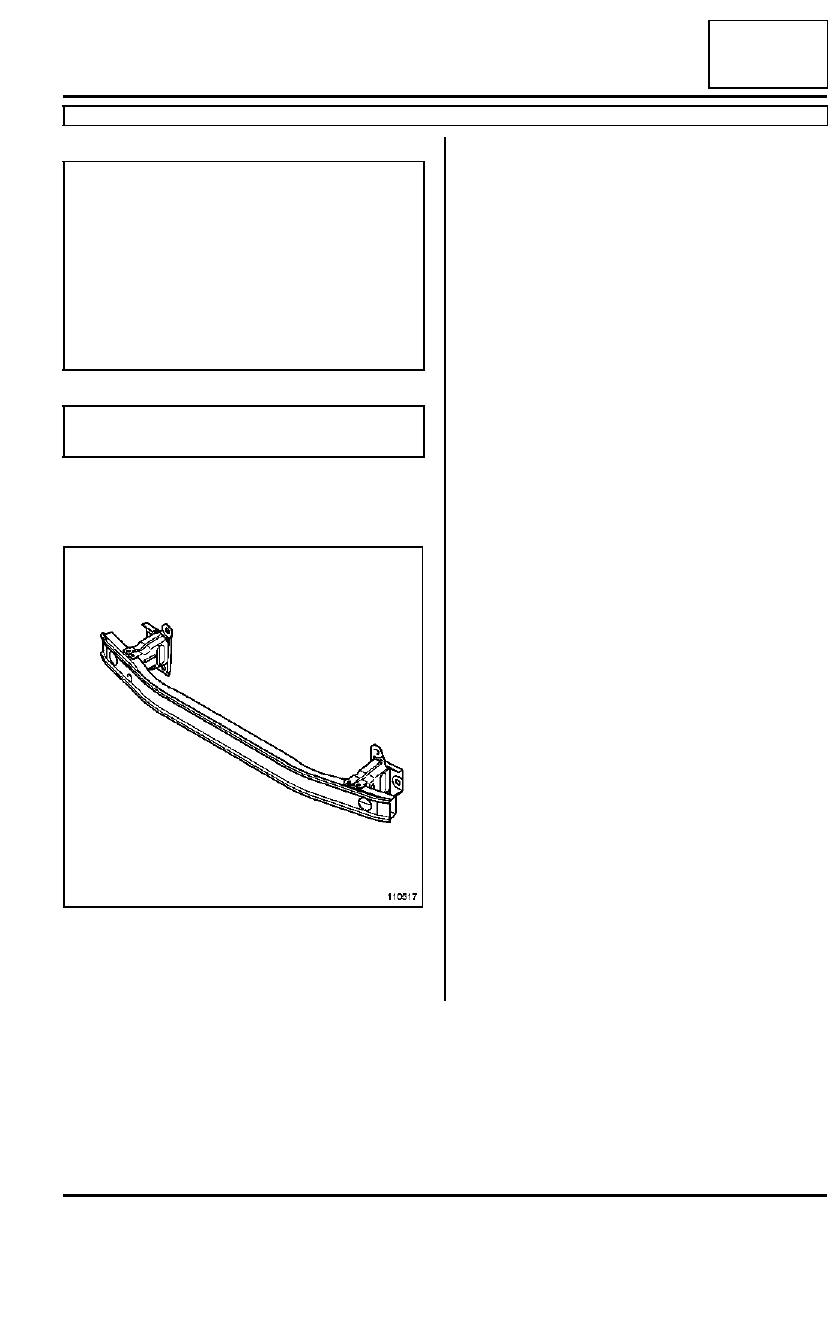

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Este tipo de pieza presenta la particularidad de estar fi-
jada por tornillos en los extremos del larguero delan-
tero, a través del soporte de fijación del travesaño del
radiador.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
describen si procede en las otras partes de este
subcapítulo que tratan de la pieza.

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110517

41A

-

8

ESTRUCTURA INFERIOR DELANTERA

Travesaño de choque delantero: Extracción - Reposición

B85 o C85

41A

I - EXTRACCIÓN

1 - ETAPA DE PREPARACIÓN A LA EXTRACCIÓN

- Extraer el paragolpes delantero (consultar Para-

golpes delantero: Extracción - Reposición).

- Extraer los faros delanteros (consultar Faro ha-

lógeno: Extracción - Reposición)(consultar Faro
de xenón: Extracción - Reposición).

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

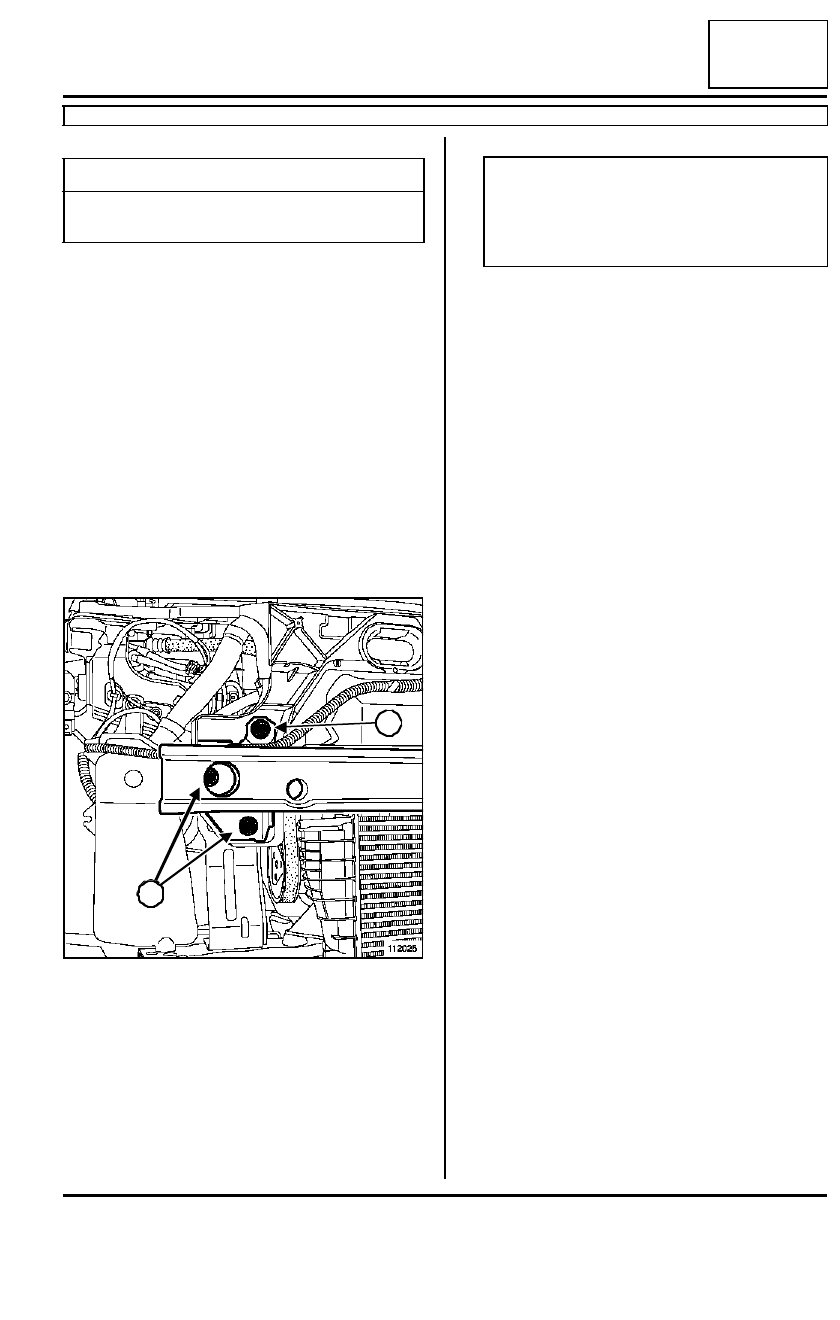

Quitar los tornillos de fijación laterales (1) (tres a
cada lado).

II - REPOSICIÓN

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los tornillos de fijación laterales.

Apretar al par los tornillos de fijación laterales (1)
(44 N.m).

2 - Etapa final

Colocar los faros delanteros (consultar Faro ha-

lógeno: Extracción - Reposición)(consultar Faro
de xenón: Extracción - Reposición).

- Colocar el paragolpes delantero (consultar Para-

golpes delantero: Extracción - Reposición).

Pares de apriete

m

tornillos de fijación late-
rales (1)

44 N.m

112025

1

1

1

ATENCIÓN

El travesaño contribuye a la rigidez de la estruc-
tura del compartimiento motor. Por consiguiente,
después de inter venir, respetar imperativamente
el par de apriete.

41A

-

9

ESTRUCTURA INFERIOR DELANTERA

Travesaño soporte radiador: Descripción general

B85 o C85

41A

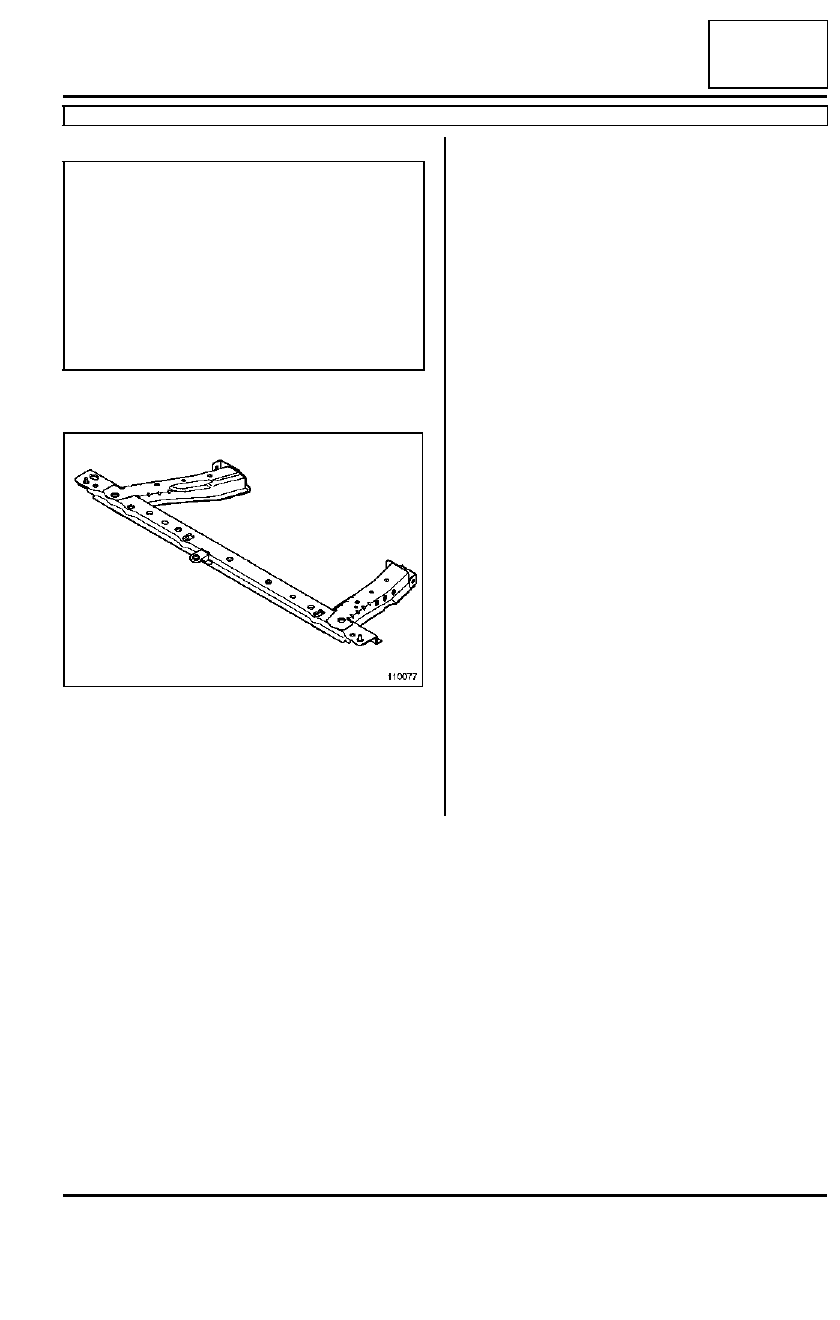

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza presenta la particularidad de desempeñar
dos funciones:

- el reparto de los esfuerzos en caso de choques fron-

tales,

- travesaño de soporte del radiador.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
describen si procede en las otras partes de este
subcapítulo que tratan de la pieza.

110077

41A

-

10

ESTRUCTURA INFERIOR DELANTERA

Travesaño soporte radiador: Extracción - Reposición

B85 o C85

41A

I - EXTRACCIÓN

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el paragolpes delantero (consultar Para-

golpes delantero: Extracción - Reposición).

- Enganchar el radiador en la parte superior.

- Extraer el protector bajo el motor.

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

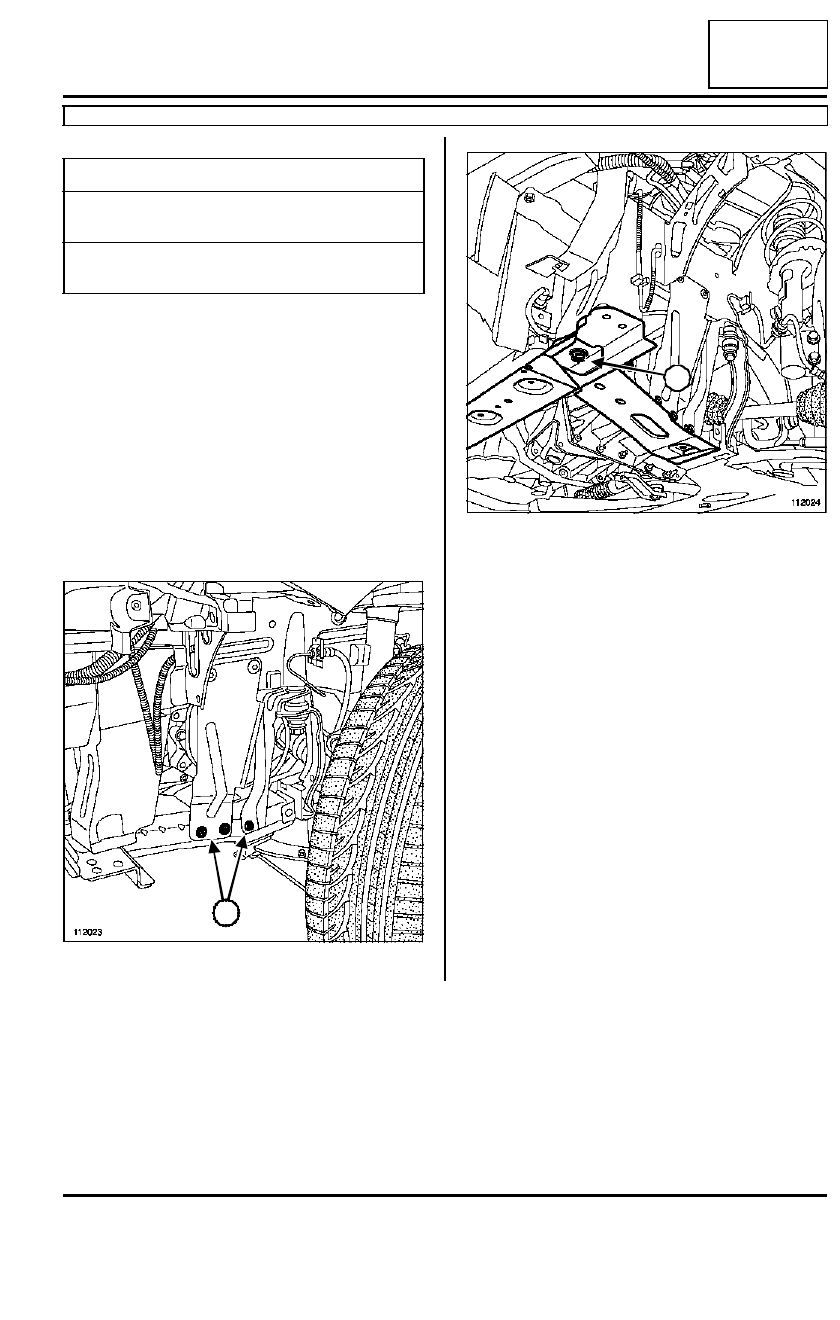

Quitar los tornillos de fijación (1) de cada lado.

Quitar el tornillo de fijación (2) de cada lado.

II - REPOSICIÓN

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Poner los tornillos de fijación (1) y  (2).

Apretar al par los

- los tornillos de fijación (1)  (21 N.m),

- los tornillos de fijación (2)  (105 N.m).

2 - Etapa final

Colocar el protector bajo el motor.

- Soltar el radiador en la parte superior.

- Colocar el paragolpes delantero (consultar Para-

golpes delantero: Extracción - Reposición).

Pares de apriete

m

los tornillos de fijación
(1)

21 N.m

los tornillos de fijación
(2)

105 N.m
