41A

-

3

ESTRUCTURA INFERIOR DELANTERA

Estructura del vehículo parte delantera: Descripción

41A

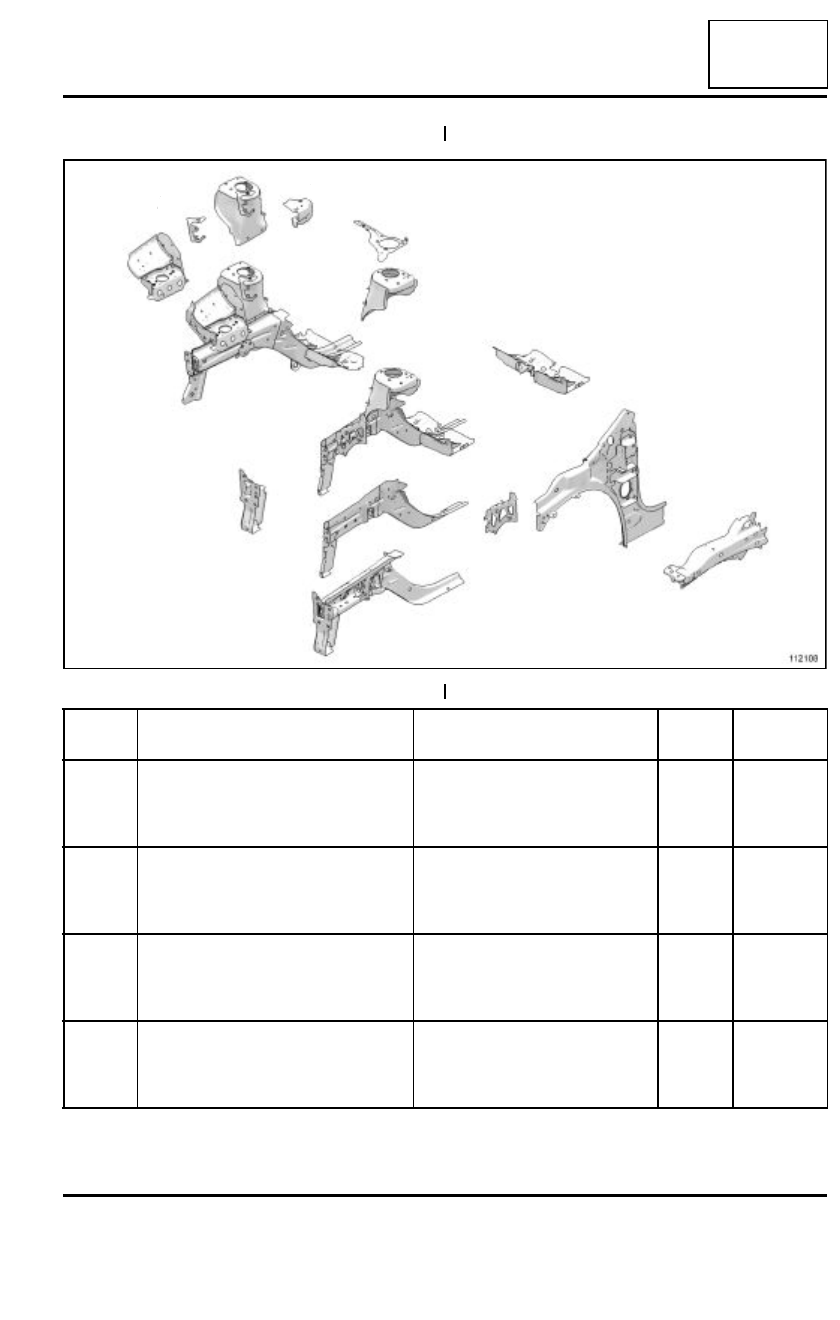

ESTRUCTURA DELANTERA

112108

2

15

1

14

13

12

8

11

7

10

6

9

5

4

3

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Refuerzo superior del costado de alero

(consultar 42A, Estructura supe-
rior delantera, Refuerzo supe-
rior de costado de alero:
Descripción, página 42A-29)

HLE

1,2

(2)

Costado de alero

(consultar 42A, Estructura supe-
rior delantera,  Costado de
alero: Descripción, página 42A-
26)

HLE/
THLE

0,85/2

(3)

Travesaño lateral del extremo delan-
tero

(consultar 41A, Estructura infer-
ior delantera,  S o p o rte  del
motor: Descripción, página
41A-28)

HLE

1,5

(4)

Larguero delantero

(consultar 41A, Estructura infer-
ior delantera, Larguero delan-
tero: Descripción, página 41A-
14)

HLE/
THLE

1.6/2.6

41A

-

4

ESTRUCTURA INFERIOR DELANTERA

Estructura del vehículo parte delantera: Descripción

41A

(5)

Cierre del larguero delantero

(consultar 41A, Estructura infer-
ior delantera, Cierre del lar-
g u e r o   d e l a n t e ro   p a rte
delantera: Descripción, página
41A-21)

HLE/
THLE

1.6/2.7

(6)

Soporte del travesaño del radiador

(consultar 41A, Estructura infer-
ior delantera, Soporte del trave-
saño del radiador: Descripción,
página 41A-25)

HLE

1.2/2.5

(7)

Semibloque delantero izquierdo

(consultar 41A, Estructura infer-
i o r   d e l a n t e r a ,  Semibloque
delantero: Descripción, página
41A-30)

(8)

Travesaño lateral delantero del piso
central

(consultar 41B, Estructura infer-
ior central, Travesaño lateral
delantero del piso central: Des-
cripción, página 41B-12)

HLE

1

(9)

Semibloque delantero derecho

(consultar 41A, Estructura infer-
i o r   d e l a n t e r a ,  Semibloque
delantero: Descripción, página
41A-30)

(10)

Paso de rueda delantero izquierdo

(consultar 42A, Estructura supe-
rior delantera, Paso de rueda
delantero: Descripción, página
42A-32)

HLE

1,2/2

(11)

Refuerzo de tabique de calefacción

(consultar 41A, Estructura infer-
ior delantera, Larguero delan-
tero: Descripción, página 41A-
14);

1,5

(12)

Soporte del motor

(consultar 41A, Estructura infer-
ior delantera,  S o p o rte  del
motor: Descripción, página
41A-28)

HLE

1,5/2

(13)

Soporte limpiaparabrisas

(consultar 42A, Estructura supe-
rior delantera, Paso de rueda
delantero: Descripción, página
42A-32)

1,5

(14)

Paso de rueda delantero derecho

(consultar 42A, Estructura supe-
rior delantera, Paso de rueda
delantero: Descripción, página
42A-32)

HLE

1,2/2

(15)

Fijación del tirante motor

(consultar 41A, Estructura infer-
ior delantera,

Fijación del

tirante motor: Descripción,
página 41A-36)

HLE

2

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

41A

-

5

ESTRUCTURA INFERIOR DELANTERA

Estructura vehículo parte central: Descripción

B85 o C85

41A

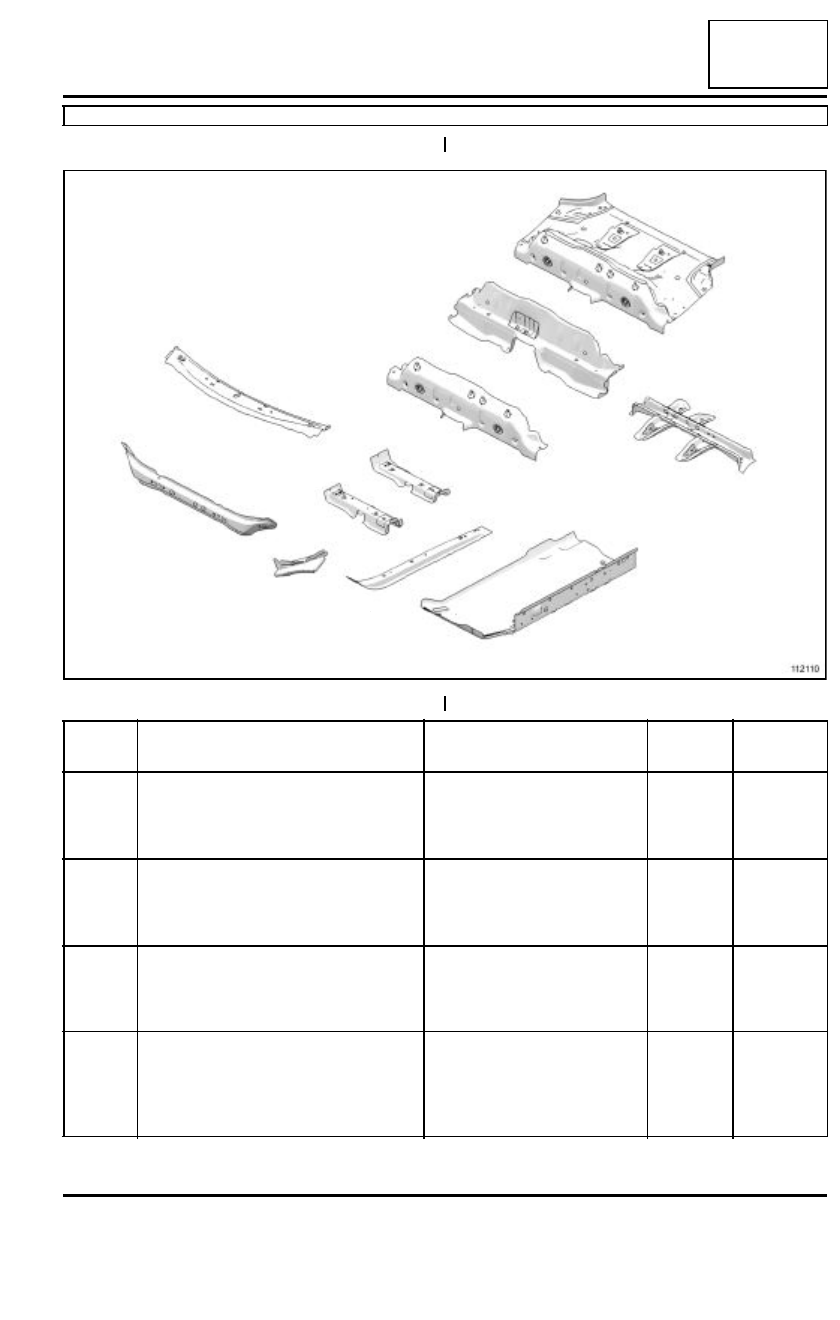

ESTRUCTURA CENTRAL

112110

4

3

2

1

11

10

9

8

7

6

5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Piso central parte lateral

(consultar  41B, Estructura
inferior central, Piso central
parte lateral: Descripción,
página 41B-20)

HLE

0,65/1,2

(2)

Travesaño central del piso trasero

(consultar  41D, Estructura
inferior trasera,  T ravesaño
central del piso trasero:
Descripción, página 41D-26)

HLE

1/1,2

(3)

Larguero delantero parte central

(consultar  41A, Estructura
inferior delantera,  Larguero
delantero parte central: Des-
cripción, página 41A-18)

THLE

2

(4)

Refuerzo lateral de tablero

(consultar  42A, Estructura
superior delantera, Refue-
rzo lateral de tablero: Des-
cripción general, página
42A-44)

THLE

1,6

41A

-

6

ESTRUCTURA INFERIOR DELANTERA

Estructura vehículo parte central: Descripción

B85 o C85

41A

(5)

Travesaño inferior de tablero

(consultar  42A, Estructura
superior delantera, Trave-
saño inferior de tablero:
Descripción general, página
42A-43)

THLE

1,7

(6)

Travesaño delantero bajo el asiento
delantero

(consultar  41B, Estructura
inferior central,  T ravesaño
delantero bajo el asiento
delantero: Descripción,
página 41B-15)

HLE

1,1

(7)

Travesaño trasero bajo el asiento delan-
tero

(consultar  41B, Estructura
inferior central,  T ravesaño
trasero bajo el asiento
delantero: Descripción,
página 41B-17)

HLE

1,1

(8)

Travesaño de cierre

(consultar  41D, Estructura
inferior trasera, Piso trasero
parte delantera: Descrip-
ción, página 41D-12)

0,65

(9)

Refuerzo  del  travesaño delantero del
piso trasero

(consultar  41D, Estructura
inferior trasera, Refuerzo de
travesaño delantero del piso
trasero: Descripción, página
41D-24)

1,2

(10)

Piso trasero parte delantera

(consultar  41D, Estructura
inferior trasera, Piso trasero
parte delantera: Descrip-
ción, página 41D-12)

0,65

(11)

Cierre del travesaño inferior de vano

(consultar  42A, Estructura
superior delantera, Cierre
del  travesaño inferior de
vano:  Descripción, página
42A-41)

0,7

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)
