41A

-

35

ESTRUCTURA INFERIOR DELANTERA

Anilla de remolcado delantera: Descripción general

B85 o C85

41A

(MR 400, 40A, Generalidades).

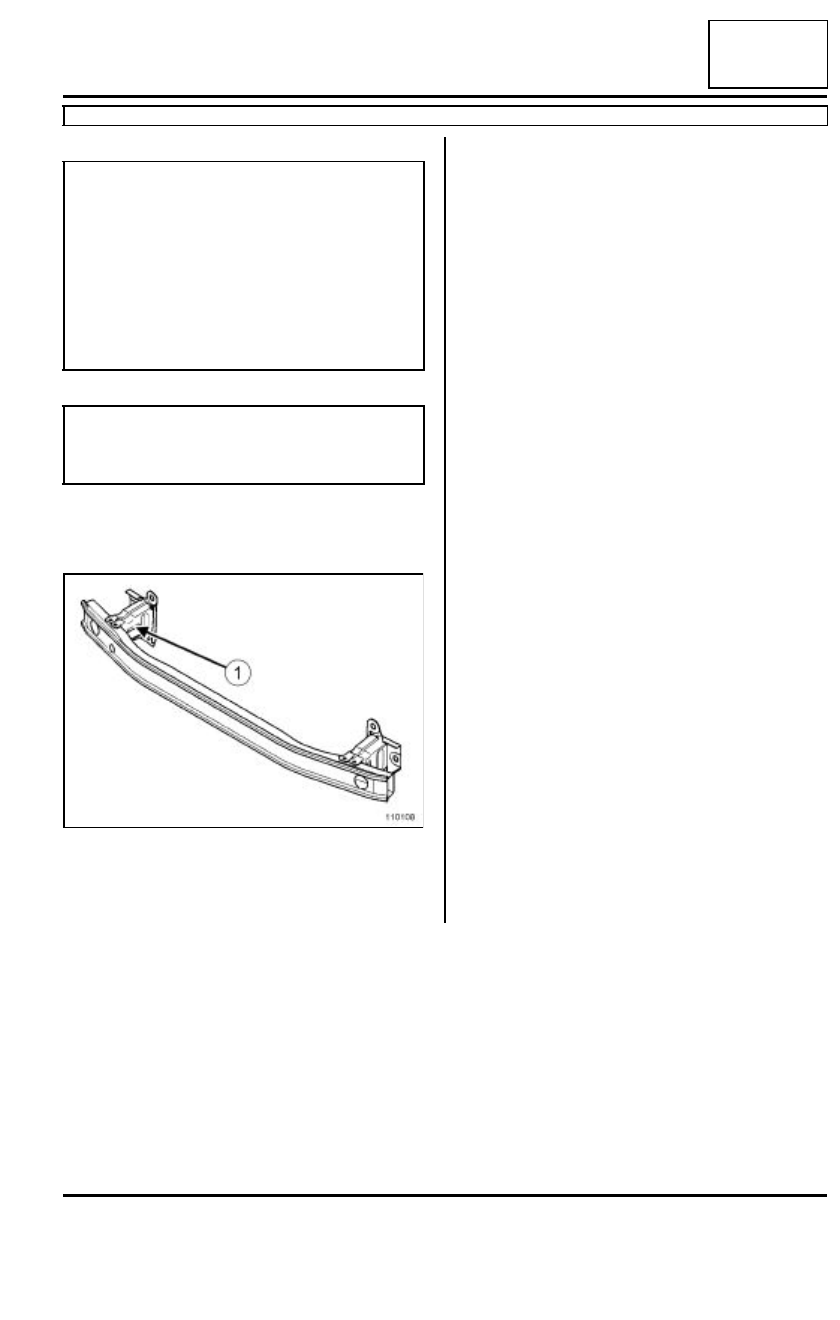

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza está soldada en el cajetín derecho (1) del
travesaño de choque delantero y, por ello, no se puede
sustituir. En caso de arrancado de la rosca, sustituir el
cajetín del travesaño.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
subcapítulo que tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110108

41A

-

36

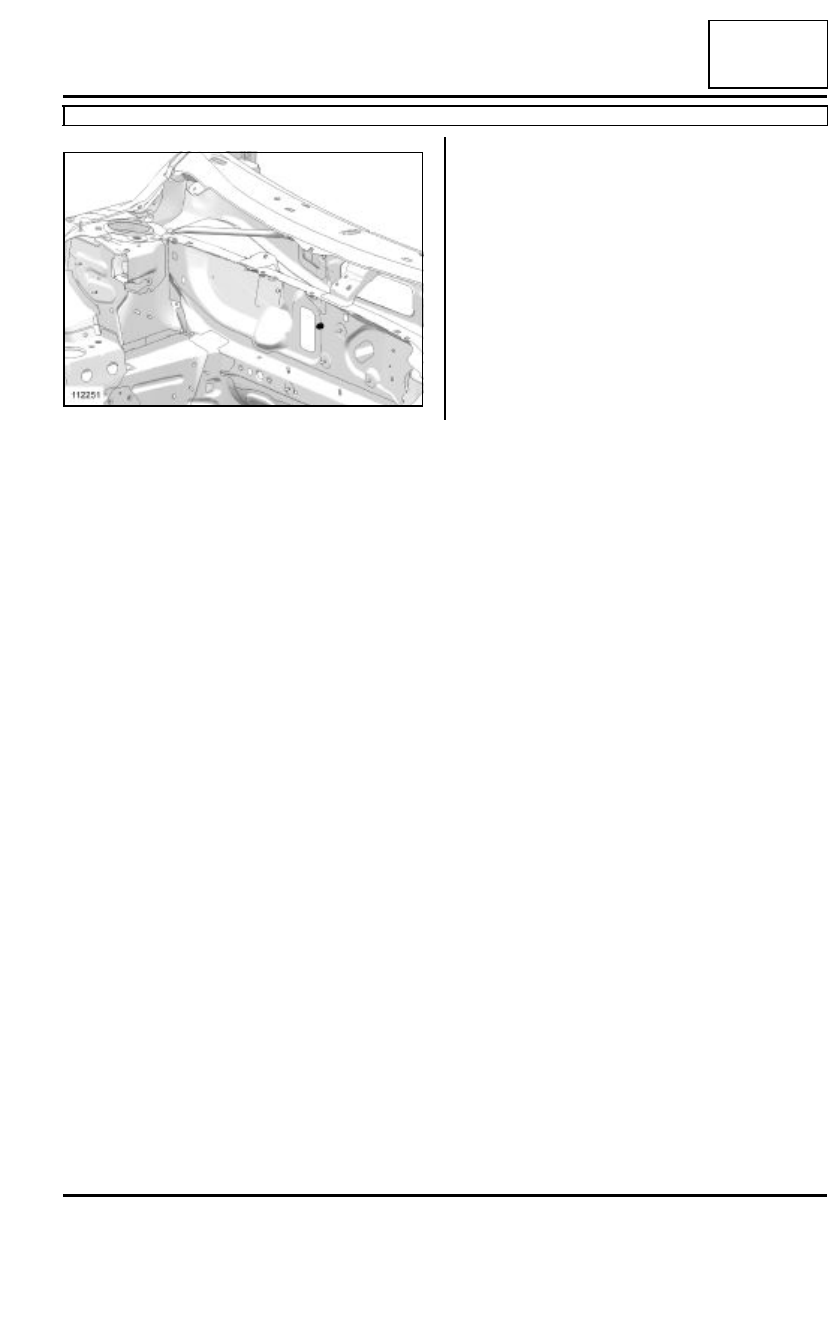

ESTRUCTURA INFERIOR DELANTERA

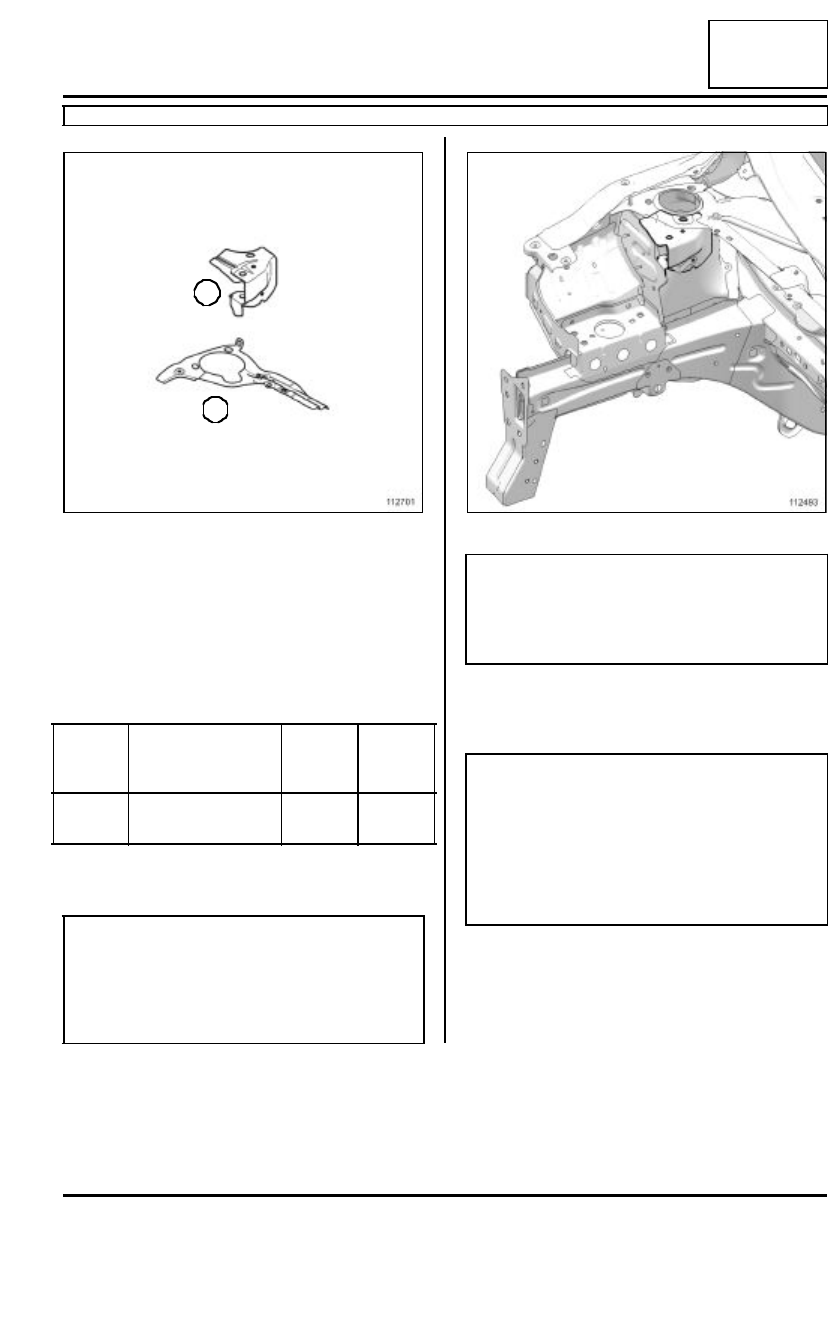

Fijación del tirante motor: Descripción

B85 o C85

41A

Para sustituir esta pieza, solicitar el refuerzo del tabi-
que de calefacción (A).

Esta pieza sólo puede ser sustituida de una forma:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

II - PIEZA EN POSICIÓN

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

112701

Número

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Fijación del tirante
motor

HLE

2

IMPORTANTE

Para las uniones soldadas en tres espesores, los
puntos de soldadura de la pieza sustituida deben
realizarse en el mismo sitio que en el de origen
para conservar las características mecánicas de la
unión.

1

A

112493

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, estos serán sustituidos por puntos de
taponado tras el taladrado de la primera chapa.

ATENCIÓN

- Para que no se deterioren los órganos eléctricos y

electrónicos del vehículo, desconectar imperativa-
mente las masas de los cableados situadas cerca
de la zona de soldadura.

- La masa del equipo de soldadura debe estar

situada lo más cerca posible de la zona de solda-
dura.

41A

-

37

ESTRUCTURA INFERIOR DELANTERA

Fijación del tirante motor: Descripción

B85 o C85

41A

112251

41B

-

1

ESTRUCTURA INFERIOR CENTRAL

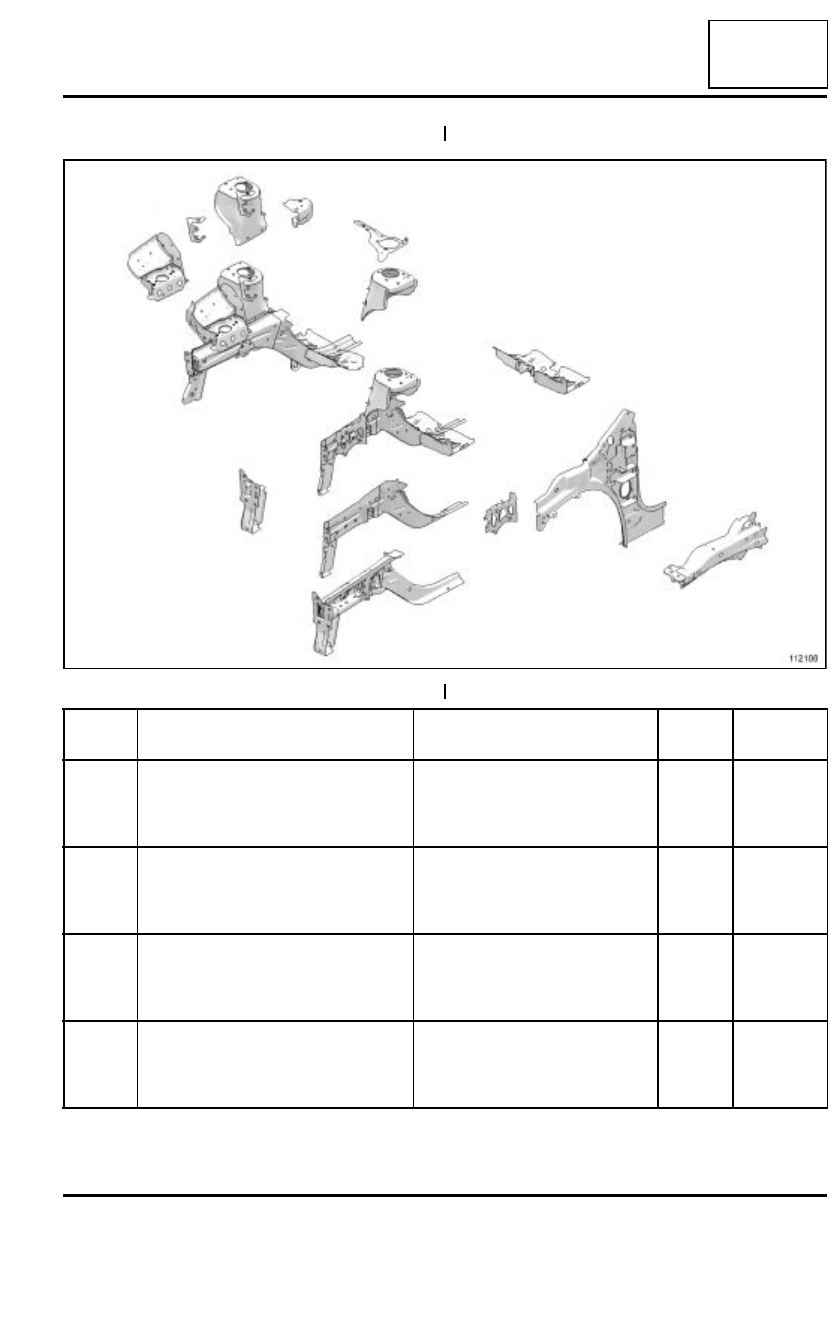

Estructura del vehículo parte delantera: Descripción

41B

ESTRUCTURA DELANTERA

112108

2

15

1

14

13

12

8

11

7

10

6

9

5

4

3

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Refuerzo superior del costado de alero

(consultar 42A, Estructura supe-
rior delantera, Refuerzo supe-
rior de costado de alero:
Descripción, página 42A-29)

HLE

1,2

(2)

Costado de alero

(consultar 42A, Estructura supe-
rior delantera,  Costado de
alero: Descripción, página 42A-
26)

HLE/
THLE

0,85/2

(3)

Travesaño lateral del extremo delan-
tero

(consultar 41A, Estructura infer-
ior delantera,  S o p o rte  del
motor: Descripción, página
41A-28)

HLE

1,5

(4)

Larguero delantero

(consultar 41A, Estructura infer-
ior delantera, Larguero delan-
tero: Descripción, página 41A-
14)

HLE/
THLE

1.6/2.6
