87D

-

13

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Motor de apertura del techo solar: Extracción - Reposición

87D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido del techo (consultar MR 393
Carrocería, 71A, Guarnecido interior de carroce-
ría, Guarnecido del techo: Extracción - Reposi-
ción).

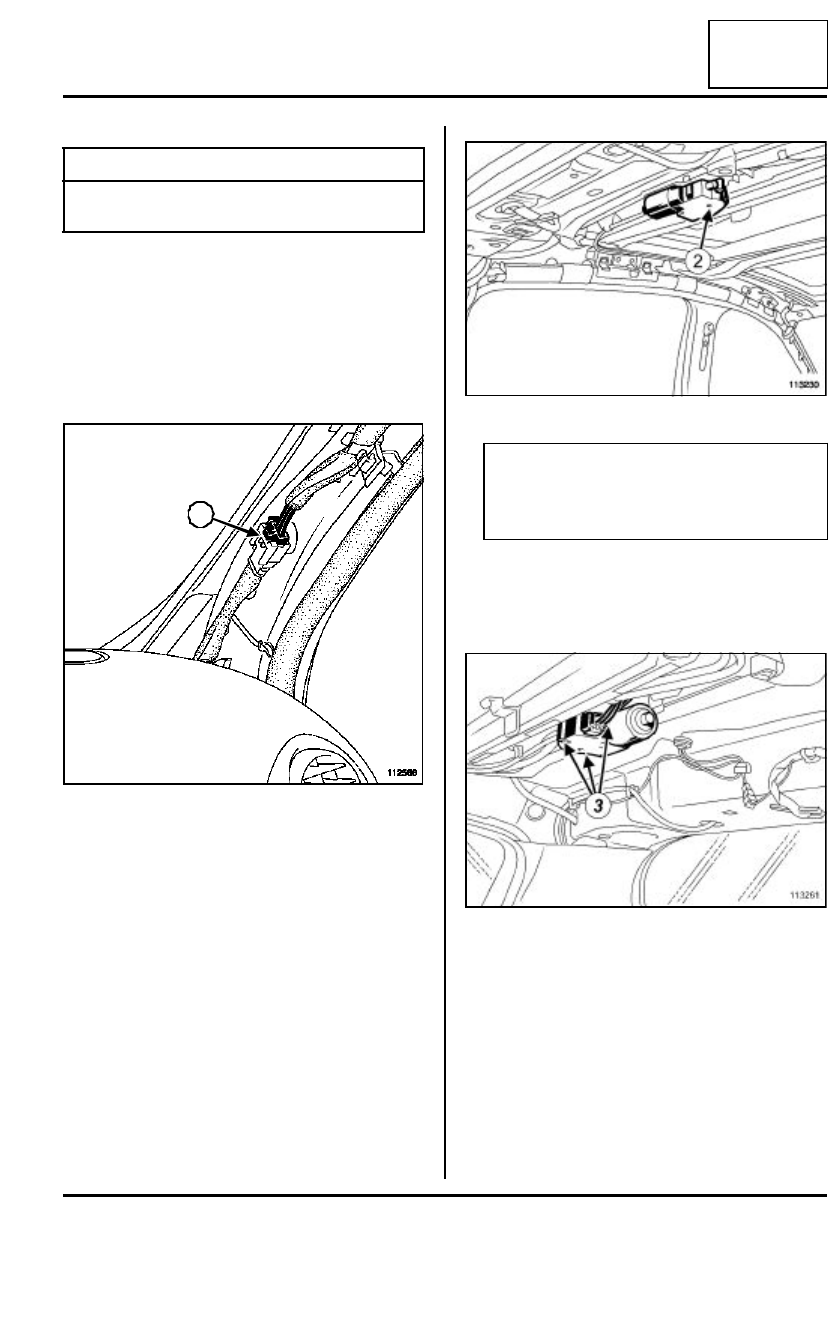

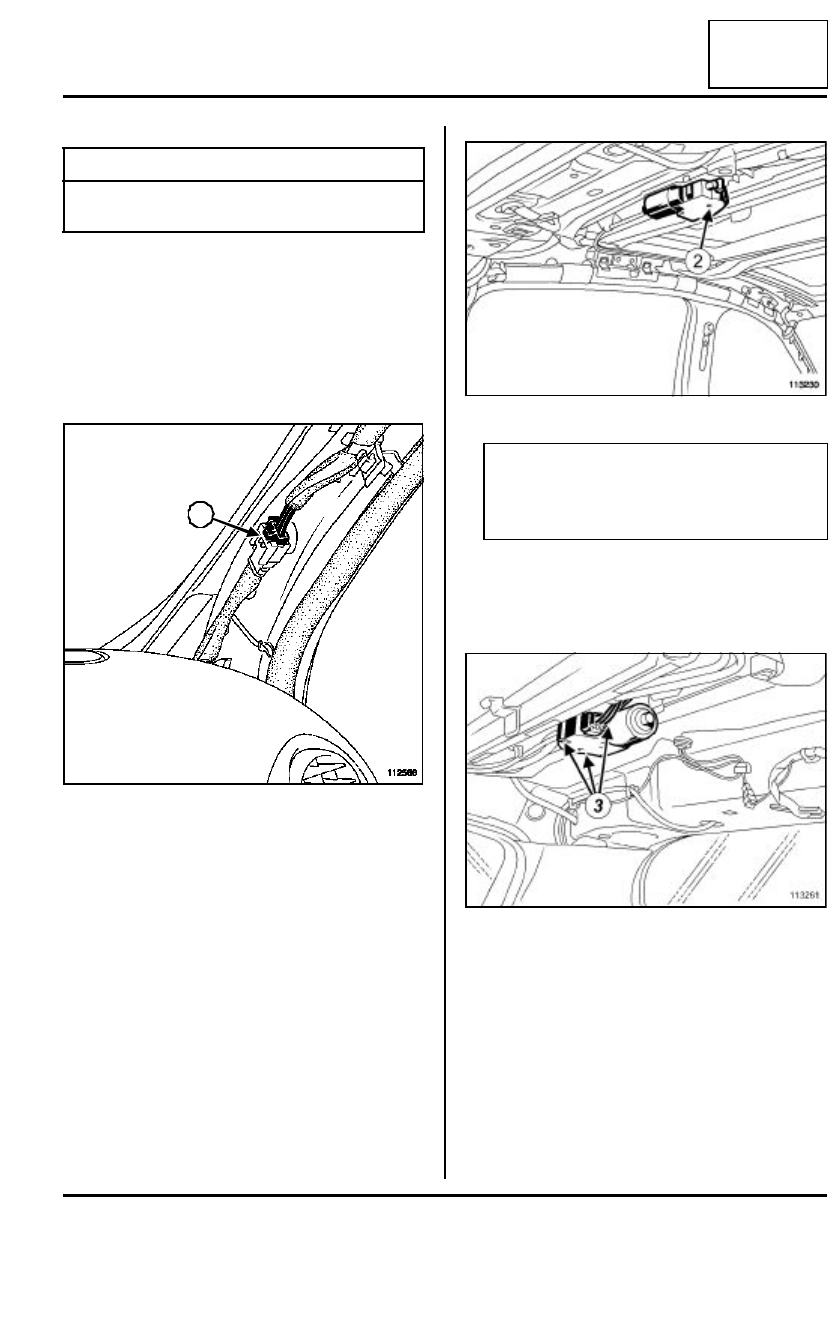

Desconectar el conector (1) de alimentación y de
mando del techo solar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector.

Extraer:

- los tornillos de fijación (3) del motor,

- el motor.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el motor.

Pares de apriete

m

tornillos de fijación del
motor

4 N.m

112566

1

113230

Nota:

En caso de avería eléctrica del motor, es posible
manipular manualmente (2 ) el techo solar
mediante una llave hexagonal macho.

113261

87D

-

14

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Motor de apertura del techo solar: Extracción - Reposición

87D

Apretar al par los tornillos de fijación del motor (4
N.m).

Conectar el conector.

II - ETAPA FINAL

Colocar el guarnecido del techo (consultar MR 393
Carrocería, 71A, Guarnecido interior de carroce-
ría, Guarnecido del techo: Extracción - Reposi-
ción).

ATENCIÓN

Proceder imperativamente a la inicialización del
sistema tras el montaje del motor (consultar 87D,
Elevalunas eléctricos - Techo solar, Techo solar
eléctrico: Inicialización,  página 87D-15).

87D

-

15

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar eléctrico: Inicialización

87D

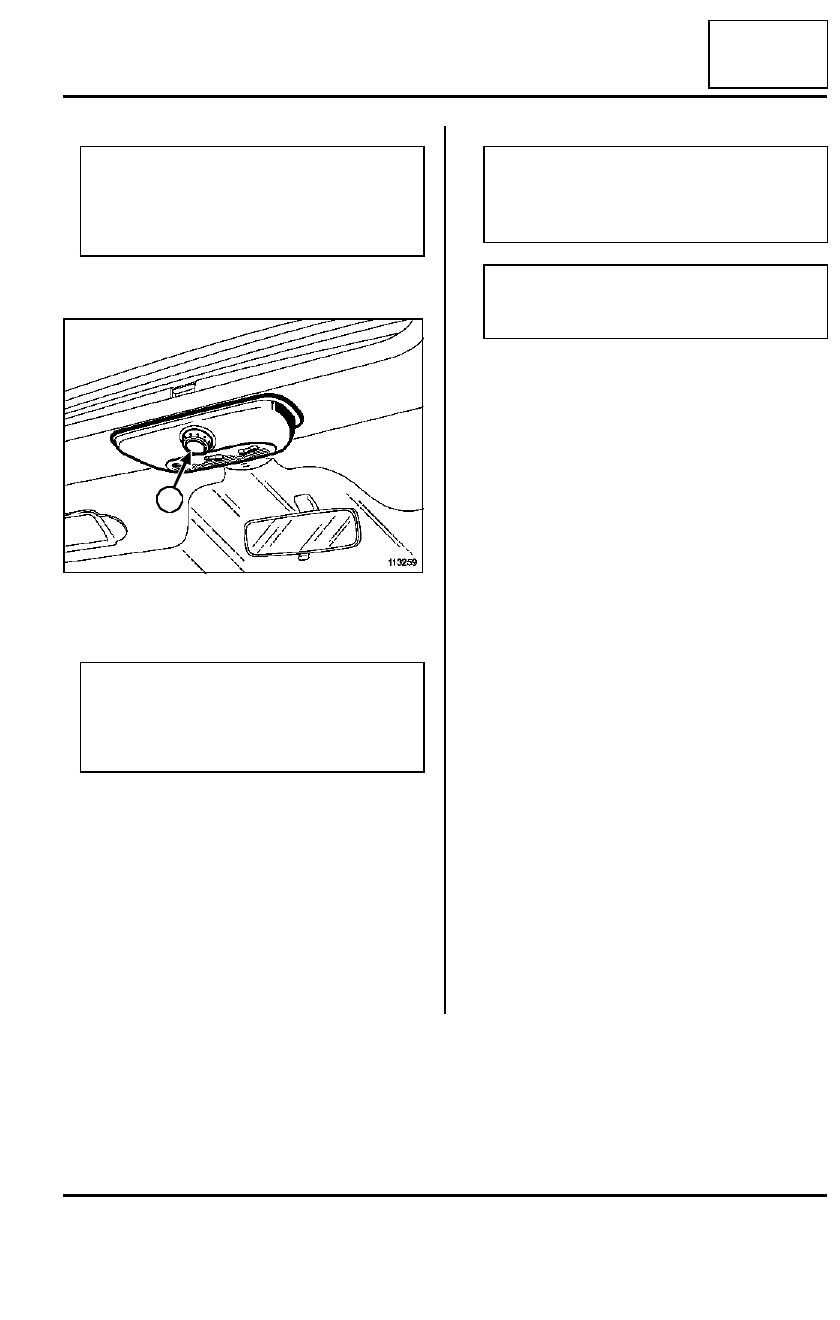

I - PROCEDIMIENTO:

arrancar el motor,

Colocar el mando en posición techo solar cerrado,

Pulsar y mantener el conmutador (1) (si el techo so-
lar está abierto, vuelve a la posición cerrada con un
movimiento de paso a paso sin anti-aplastamiento),

Esperar los ruidos de conmutación del motor y soltar
el conmutador (1)2 s después,

Pulsar a continuación de forma continua el conmuta-
dor (1) hasta que el techo se abra y se cierre com-
pletamente. Es normal que el techo no se desplace
en seguida, sino después de 5 segundos,

Soltar el conmutador (1),

Parar el motor.

II - CONTROL DE LA INICIALIZACIÓN:

Arrancar el motor,

Colocar el mando del techo solar en apertura máxi-
ma,

Esperar la apertura completa del techo solar,

Colocar el mando del techo solar en cierre máximo,

Esperar el cierre completo del techo solar,

Parar el motor.

Si la apertura y el cierre del techo solar se desarrol-
lan correctamente (sin desplazamiento a tirones), el
techo solar queda inicializado y la función anti-aplas-
tamiento queda activa.

Si al cerrar el techo solar, el modo anti-aplastamien-
to actúa, consultar MR 394 Diagnóstico, 87D Ele-
valunas eléctrico - Techo solar, Diagnóstico
techo solar - Efectos cliente.

ATENCIÓN

La función anti-aplastamiento sólo es operacio-
nal si el techo solar está correctamente iniciali-
zado. Antes de comenzar la inicialización, leer
completamente el procedimiento.

113259

ATENCIÓN

Si hay activado de la función anti-aplastamiento
tras haber girado el mando, es necesario esperar
como mínimo 10 segundos, antes de proseguir
el procedimiento.

1

Nota:

Si el proceso queda interrumpido en el trans-
curso del ciclo, retomarlo desde el principio; si
no, el techo solar dejará de ser funcional.

ATENCIÓN

Esperar  como mínimo 3 segundos antes de
cualquier nueva acción de inicialización.

87D

-

16

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Mando de apertura del techo solar: Extracción - Reposición

87D

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

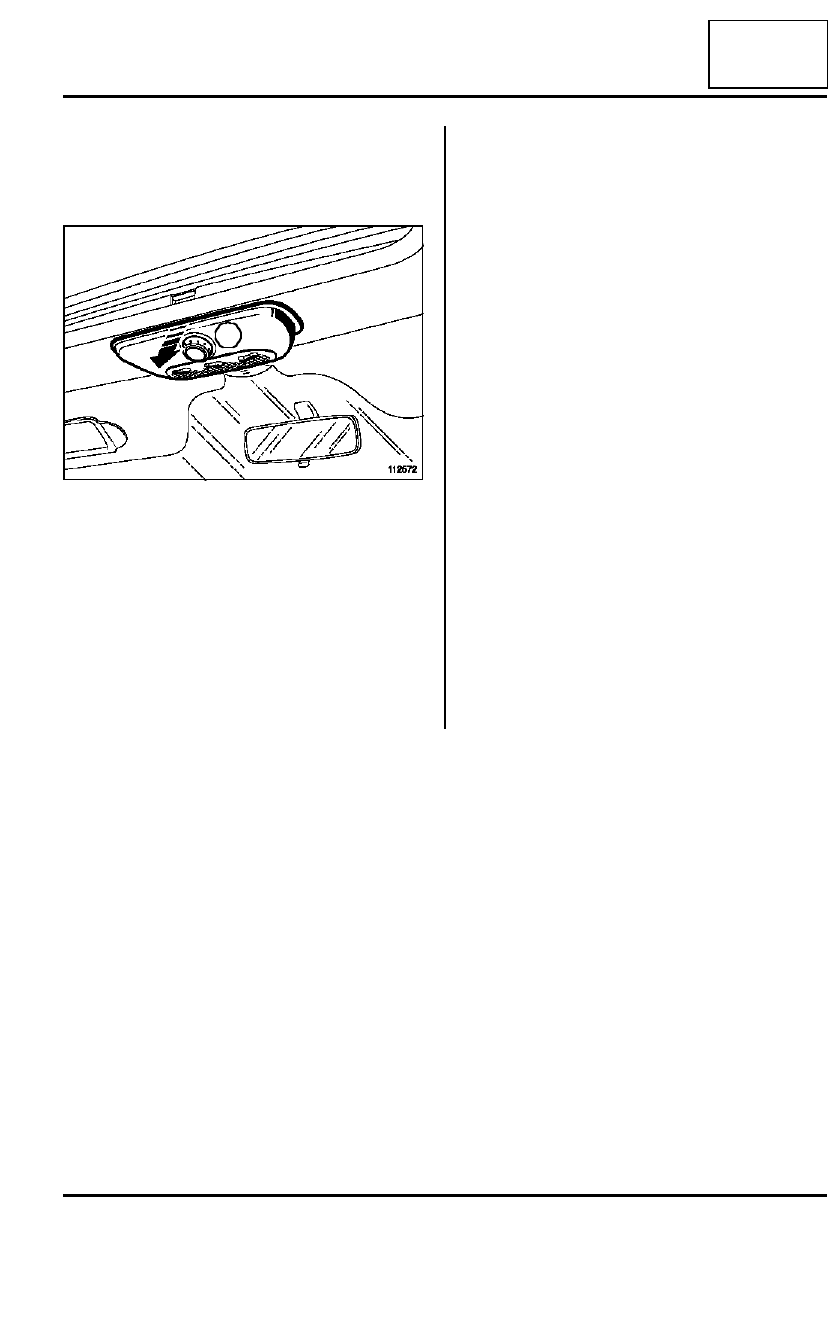

Soltar, utilizando un destornillador plano, el mando
de apertura del techo solar (1).

Desconectar los conectores.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Conectar los conectores.

Colocar en su sitio el mando de apertura del techo
solar.

112572

1
