Renault Clio. Manual - parte 325

87D

-

9

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Contactor del elevalunas delantero: Extracción - Reposición

87D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido de la puerta delantera (consul-
tar  MR 393 Carrocería, 72A, Guarnecido de
abrientes laterales, Guarnecido de la puerta late-
ral delantera: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar los conectores.

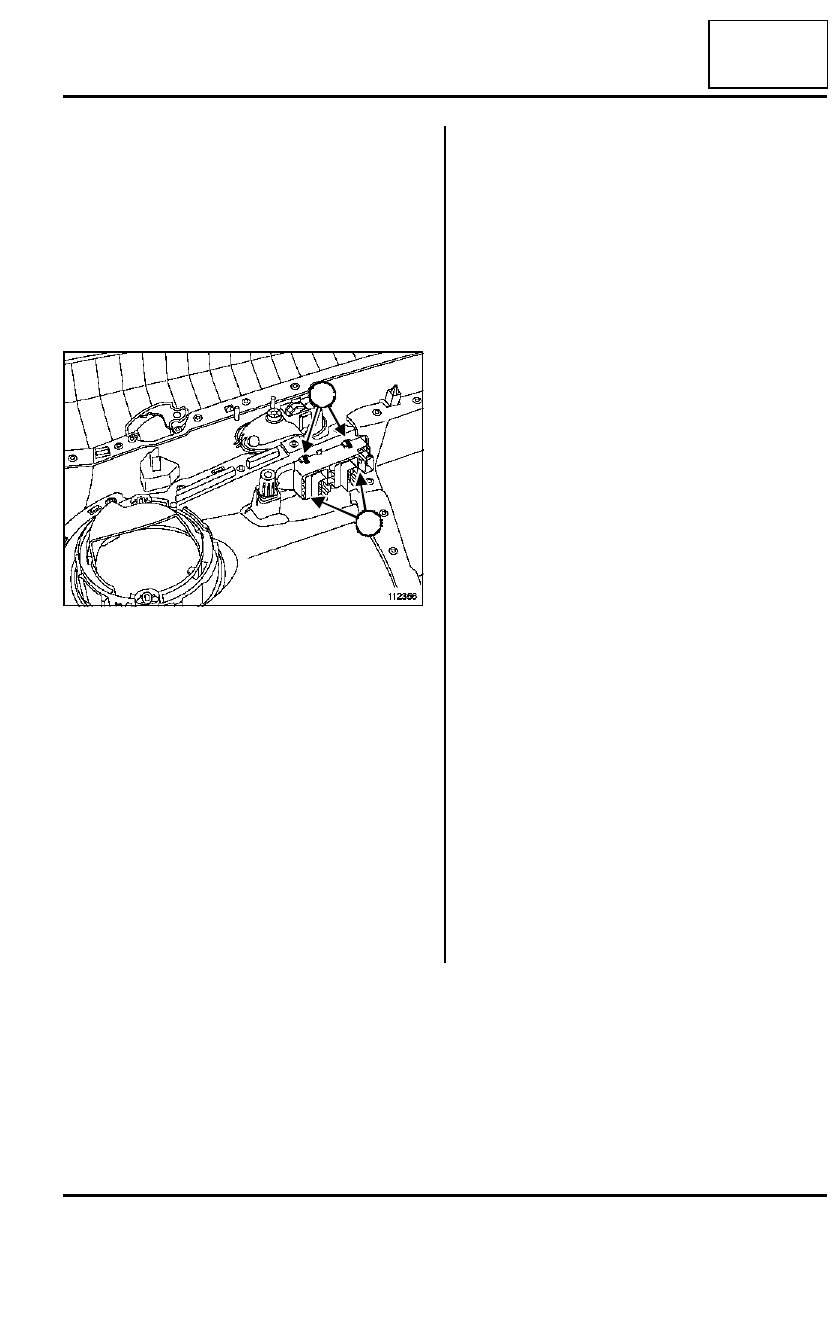

Extraer la platina actuando en los clips (1) y (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la platina.

Conectar los conectores.

II - ETAPA FINAL

Colocar el guarnecido de la puerta delantera (con-
sultar  MR 393 Carrocería, 72A, Guarnecido de
abrientes laterales, Guarnecido de la puerta late-
ral delantera: Extracción - Reposición).

112356

1

2

87D

-

10

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Contactor del elevalunas trasero: Extracción - Reposición

87D

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

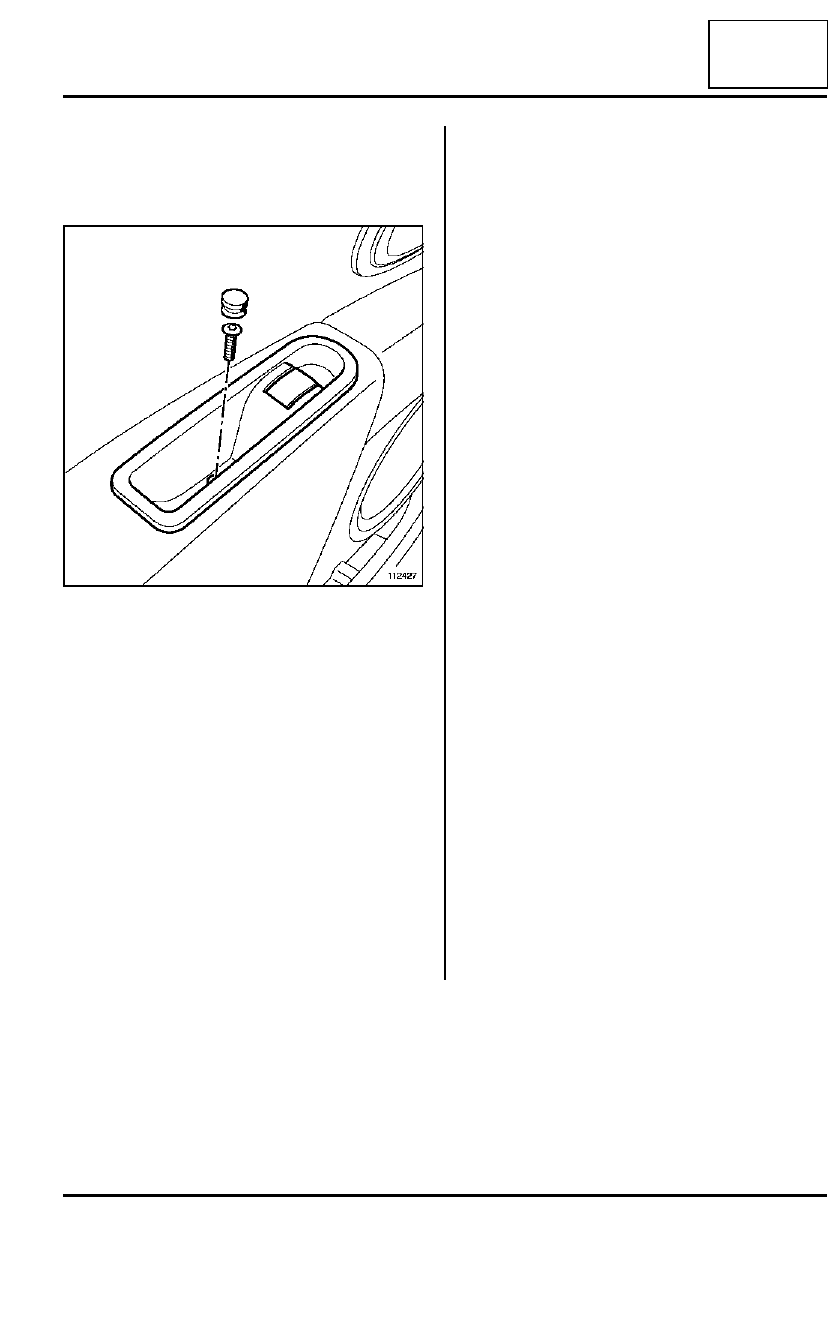

- el obturador utilizando un destornillador pequeño y

plano,

- el tornillo de fijación de la platina.

Extraer la platina en la parte delantera.

Desconectar el conector.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Conectar el conector.

Colocar la platina insertándola por la parte trasera.

Colocar:

- el tornillo de fijación de la platina,

- el obturador.

112427

87D

-

11

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

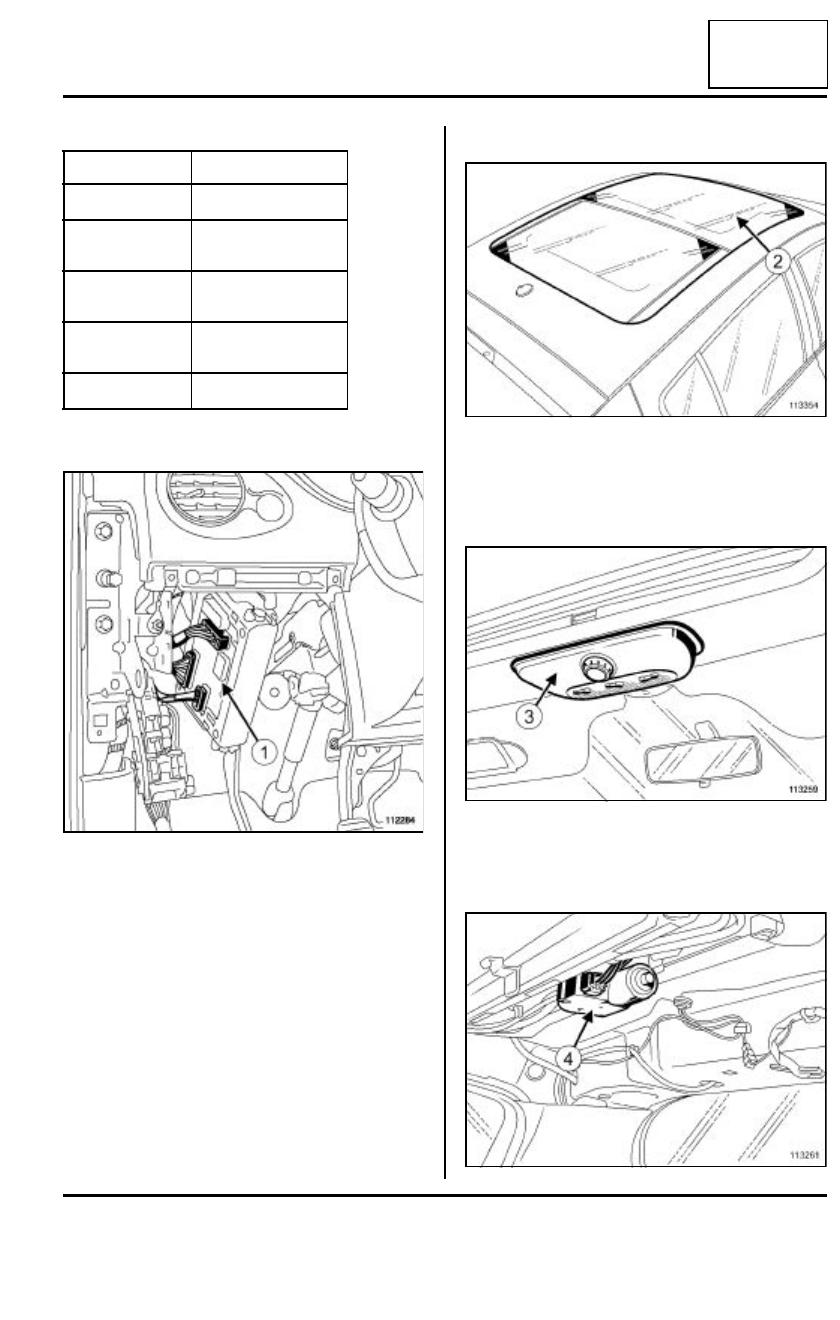

Techo solar eléctrico: Lista y localización de los elementos

87D

I - UNIDAD CENTRAL DEL HABITÁCULO

Unidad central del habitáculo(1)

II - CRISTAL MÓVIL DEL TECHO SOLAR

Cristal móvil del techo solar (2)

III - MANDO DE APERTURA Y CIERRE DEL TECHO
SOLAR

Mando de apertura y cierre del techo solar (3)

IV - MOTOR / CALCULADOR DE TECHO SOLAR

Número

Designación

(1)

UCH

(2)

Cristal móvil del
techo solar

(3)

Mando de apertura y
cierre del techo solar

(4)

Motor / calculador de
techo solar

(5)

ABS

112284

113354

113259

113261

87D

-

12

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar eléctrico: Lista y localización de los elementos

87D

Motor / calculador de techo solar, situado en la parte
trasera del techo (4)

V - ABS

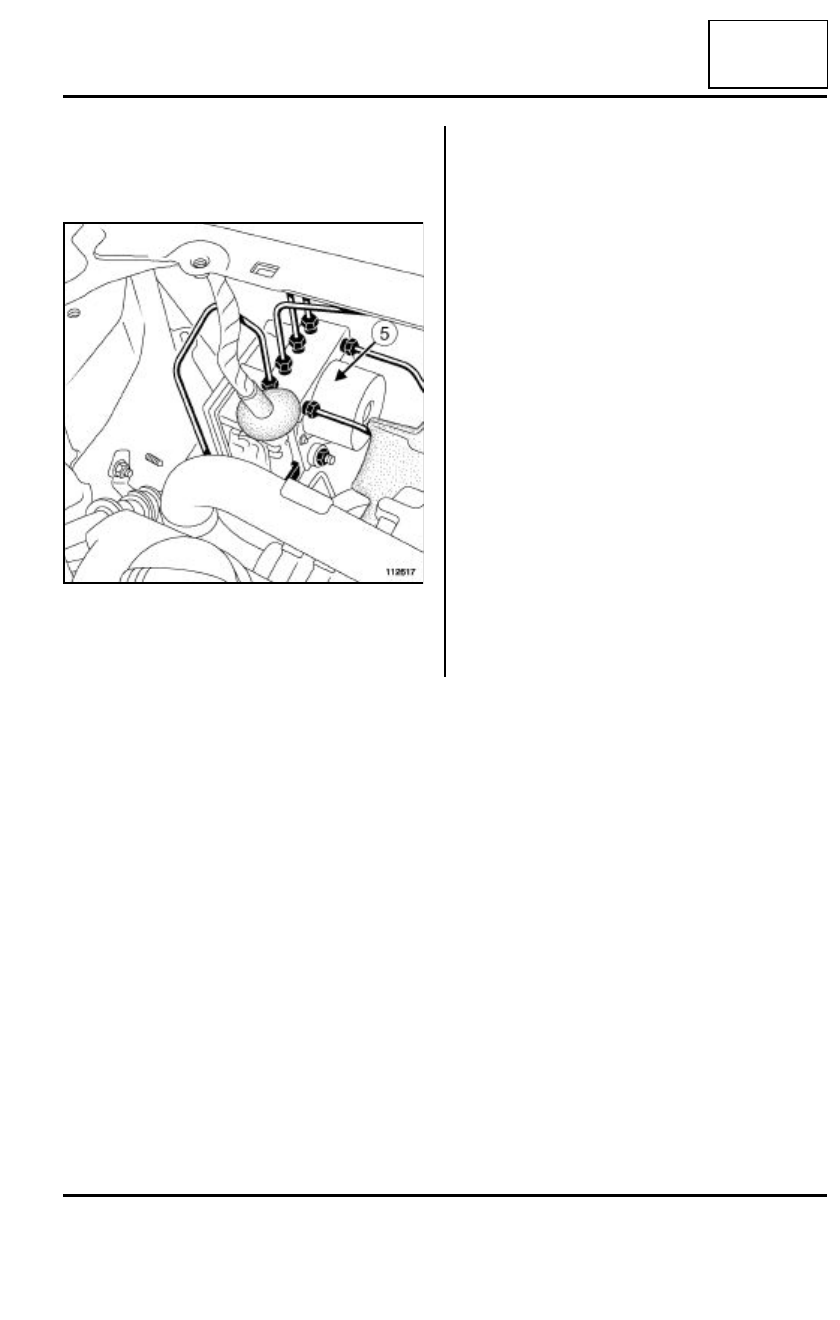

ABS situado en el compartimiento del motor (5) (el gru-
po ABS proporciona la información velocidad al calcu-
lador del techo solar para la gestión del anti-
aplastamiento)
