87D

-

5

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Mecanismo del elevalunas eléctrico de puerta lateral delantera: Extracción - Reposición

87D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN A LA EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

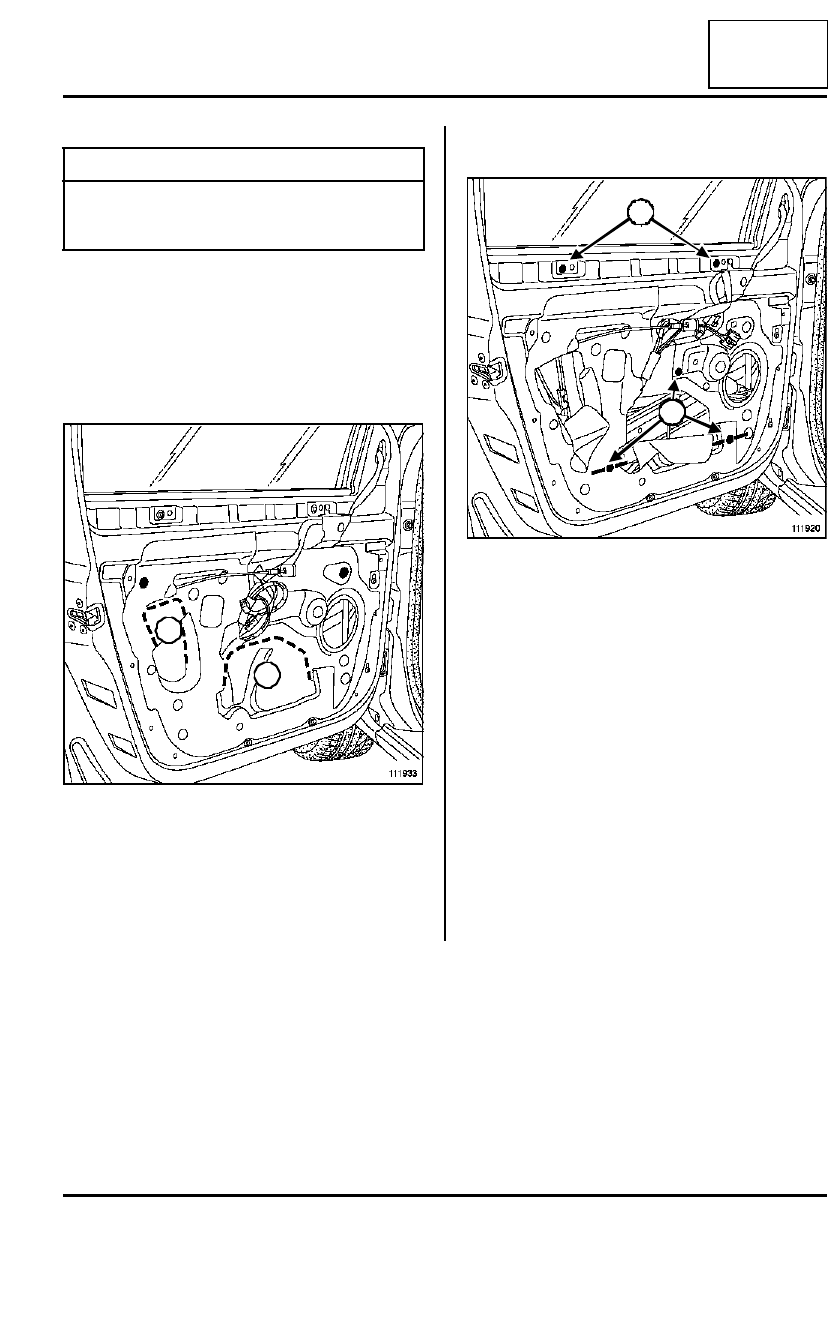

Abrir las tapas (1) y (2) de acceso al mecanismo de
elevalunas según lo marcado en la película de es-
tanquidad.

Extraer el cristal deslizante (consultar Cristal desli-
zante de puerta lateral delantera: Extracción -
Reposición) o mantenerlo en posición alta con ayu-
da de una cinta de enmascarar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Efectuar unos cortes en la película de estanquidad
para acceder al tornillo de fijación (3) del mecanismo
del elevalunas.

Quitar los tornillos (3) y (4).

Desconectar el conector de alimentación del meca-
nismo del elevalunas.

Extraer el mecanismo del elevalunas.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el mecanismo del elevalunas en el cajón de
puerta.

Conectar el conector de alimentación del mecanis-
mo del elevalunas.

Pares de apriete

m

tornillos de fijación del
mecanismo del elevalu-
nas

6,5 N.m

111933

1

2

111920

3

3

4

87D

-

6

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Mecanismo del elevalunas eléctrico de puerta lateral delantera: Extracción - Reposición

87D

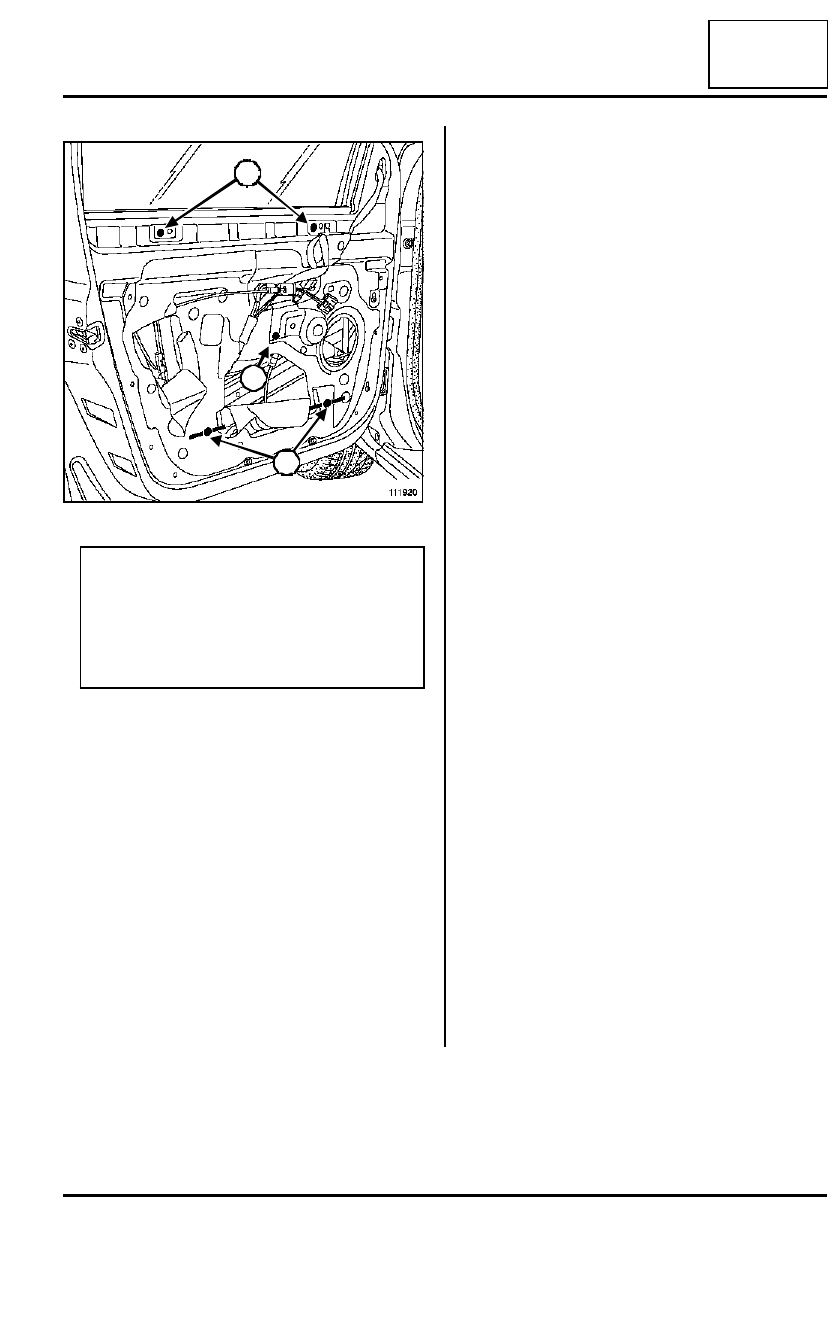

Apretar al par los tornillos de fijación del mecanis-
mo del elevalunas (6,5 N.m) respetando el orden
de apriete: los tornillos (5), (6) y (7).

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar las tapas de acceso y los recortes en la pelí-
cula de estanquidad (consultar Película de estan-
quidad de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

Inicializar el motor del elevalunas (según el nivel de
equipamiento) (consultar MR 392 Electricidad, Ele-
valunas eléctrico - Techo solar, Motor del eleva-
lunas delantero: Inicialización).

111920

Nota:

En la reposición del mecánico del elevalunas,
respetar el orden de apriete.

El orden de apriete permite garantizar una buena
geometría del mecanismo del elevalunas y el cor-
recto posicionamiento del cristal en la grapa.

5

6

7

87D

-

7

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Mecanismo del elevalunas eléctrico de puerta lateral trasera: Extracción - Reposición

B85

87D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

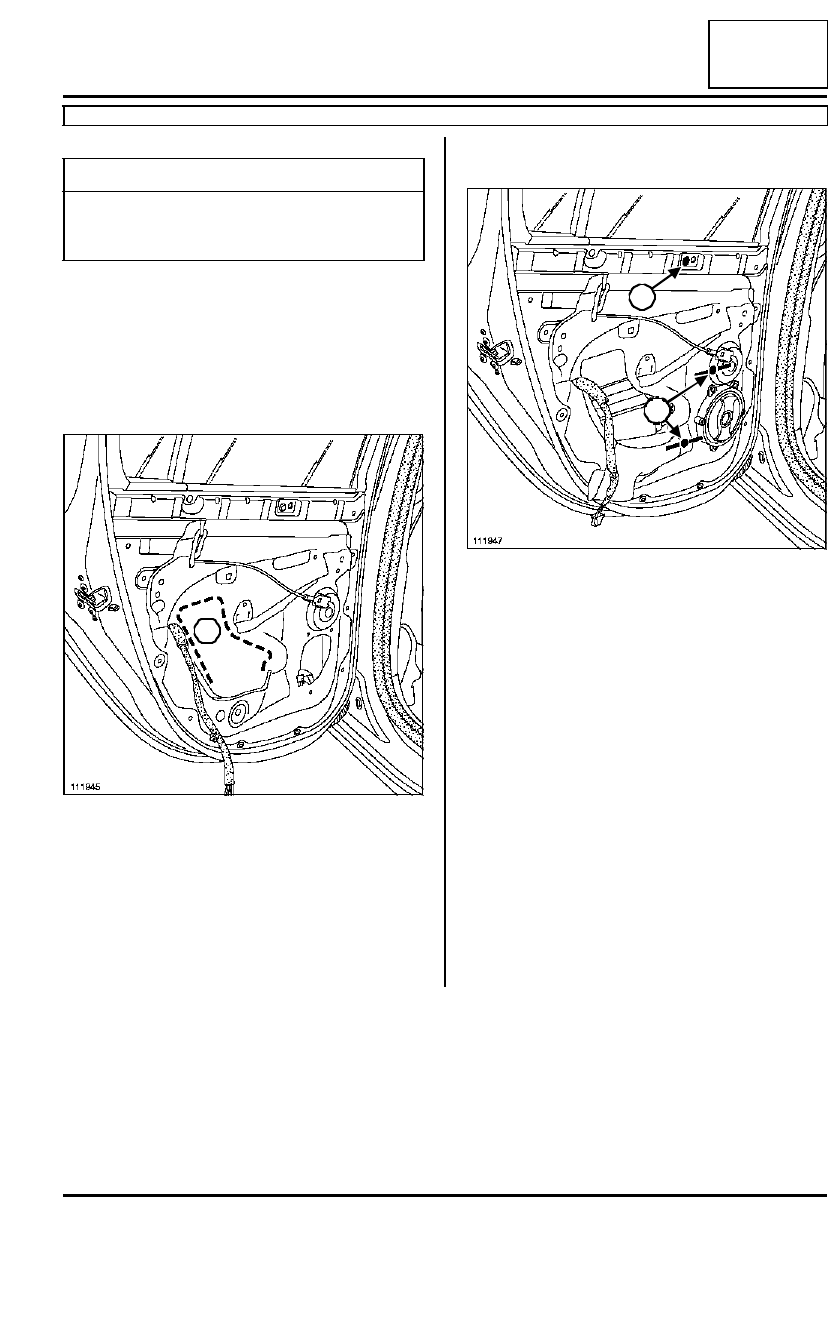

Abrir la tapa (1) de acceso al mecanismo de elevalu-
nas según lo marcado en la película de estanquidad.

Bajar el cristal para poder acceder a la grapa de fija-
ción del cristal.

Desclipsar la grapa

Sujetar el cristal en posición alta con cinta de en-
mascarar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Efectuar unos cortes en la película de estanquidad,
para acceder a los tornillos de fijación (2) del meca-
nismo del elevalunas.

Quitar los tornillos (2) y (3).

Desconectar el conector de alimentación del meca-
nismo del elevalunas.

Extraer el mecanismo del elevalunas.

REPOSICIÓN

I - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Colocar el mecanismo del elevalunas en el cajón de
puerta.

Pares de apriete

m

tornillos de fijación del
mecanismo del elevalu-
nas

6.5 N.m

111945

1

111947

2

3

87D

-

8

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Mecanismo del elevalunas eléctrico de puerta lateral trasera: Extracción - Reposición

B85

87D

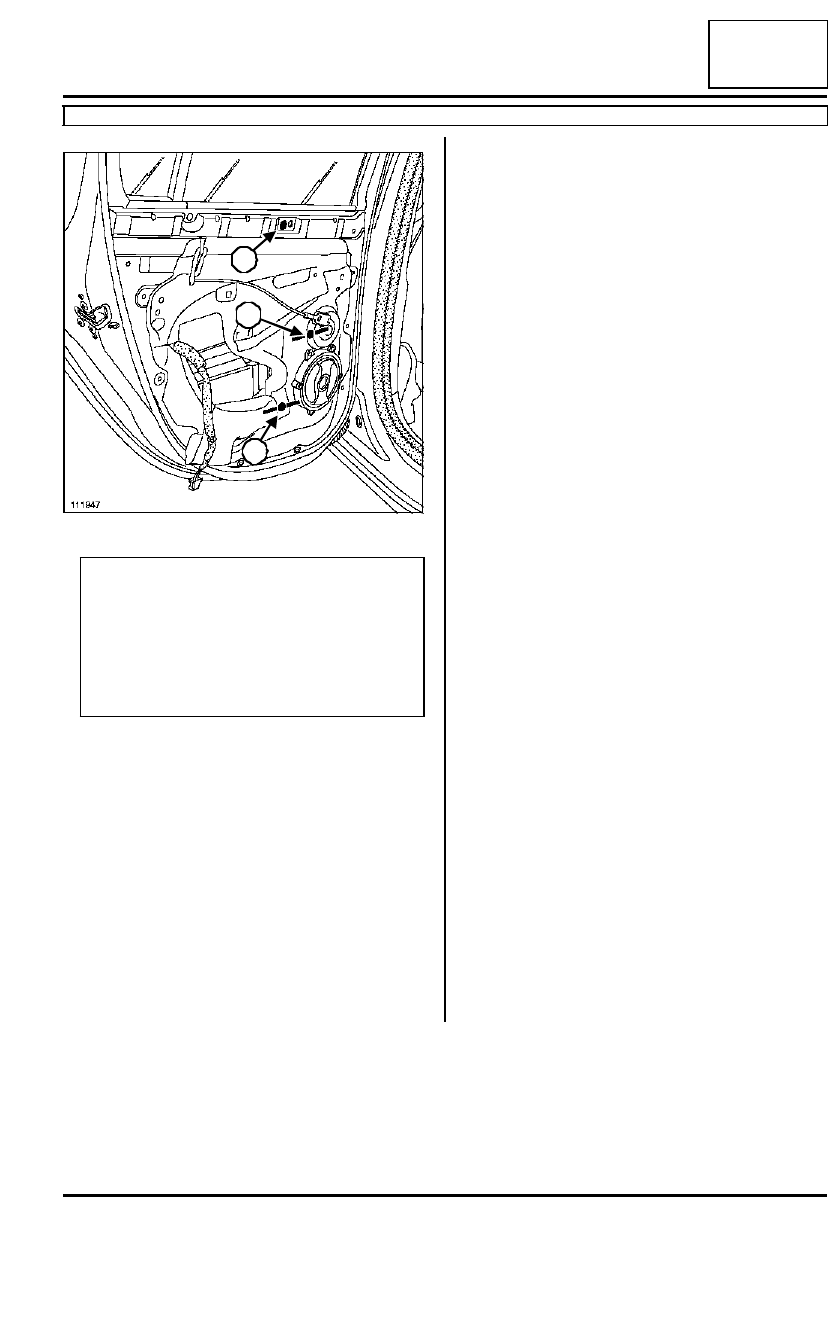

Apretar al par los tornillos de fijación del mecanis-
mo del elevalunas (6.5 N.m) respetando el orden
de apriete: el tornillo (4), el tornillo (5) y el tornillo (6).

Colocar el cristal en su sitio.

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar la tapa de acceso y los recortes en la película
de estanquidad (consultar Película de estanquidad
de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

111947

Nota:

En la reposición del mecanismo del elevalunas,
respetar el orden de apriete.

el orden de apriete permite garantizar una cor-
recta geometría del mecanismo del elevalunas y
el correcto posicionamiento del cristal en la
grapa.

4

5

6
