Renault Clio. Manual - parte 322

87C

-

7

GESTIÓN DE LOS ABRIENTES

Contactor de condenación del portón: Extracción - Reposición

87C

Conectar el conector.

II - ETAPA FINAL

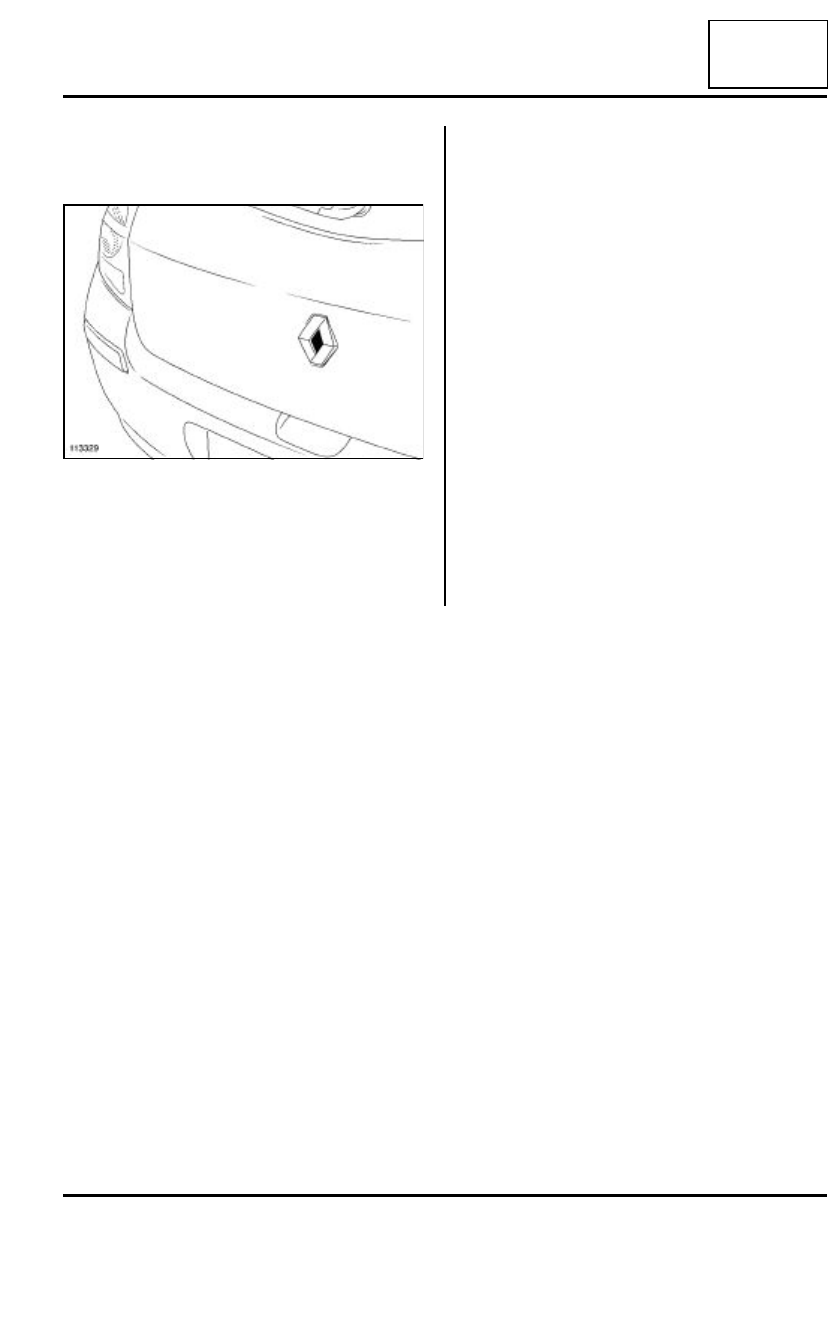

Colocar:

- el monograma,

- el guarnecido del portón (consultar MR 393 Carro-

cería, 73A, Guarnecido de abrientes no latera-
les, Guarnecido del portón: Extracción -
Reposición).

113329

87C

-

8

GESTIÓN DE LOS ABRIENTES

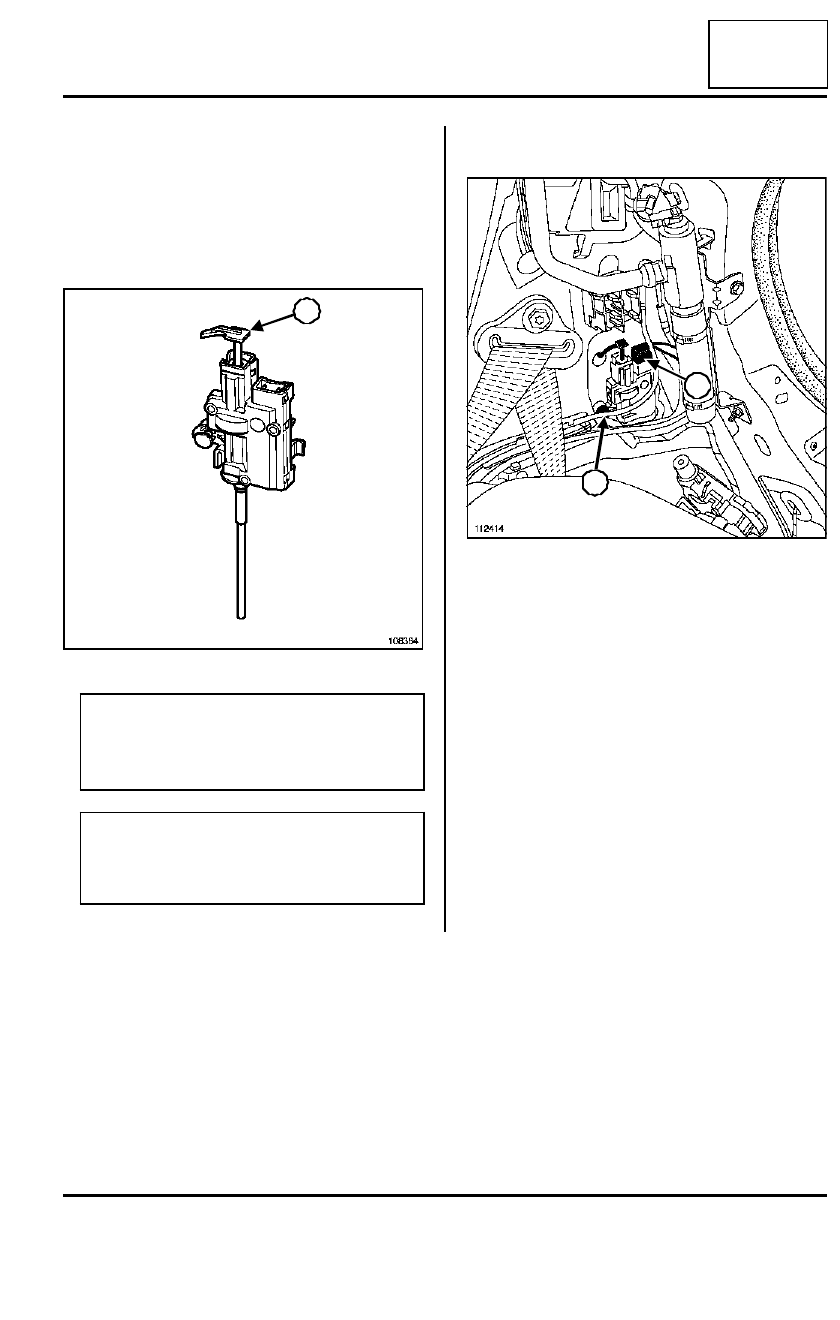

Motor de condenación de la portezuela de llenado de carburante: Extracción - Reposición

87C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido de custodia (consultar M R
393, 71A, Guarnecido interior de carrocería,
Guarnecido del portón: Extracción - Reposi-
ción).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (2).

Soltar la grapa (3).

Extraer el motor.

REPOSICIÓN

I - ETAPA REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el motor.

Encajar la grapa de fijación del motor.

Conectar el conector.

II - ETAPA FINAL

Colocar el guarnecido de custodia (consultar MR
393, 71A, Guarnecido interior de carrocería,
Guarnecido del portón: Extracción - Reposi-
ción).

108364

Nota:

En caso de avería eléctrica, accionar el motor
manualmente en tirando de la paleta (1) hacia
arriba.

ATENCIÓN

Asegurarse de que el motor esté en la posición
«portezuela de llenado carburante desconde-
nada».

1

112414

2

3

87C

-

9

GESTIÓN DE LOS ABRIENTES

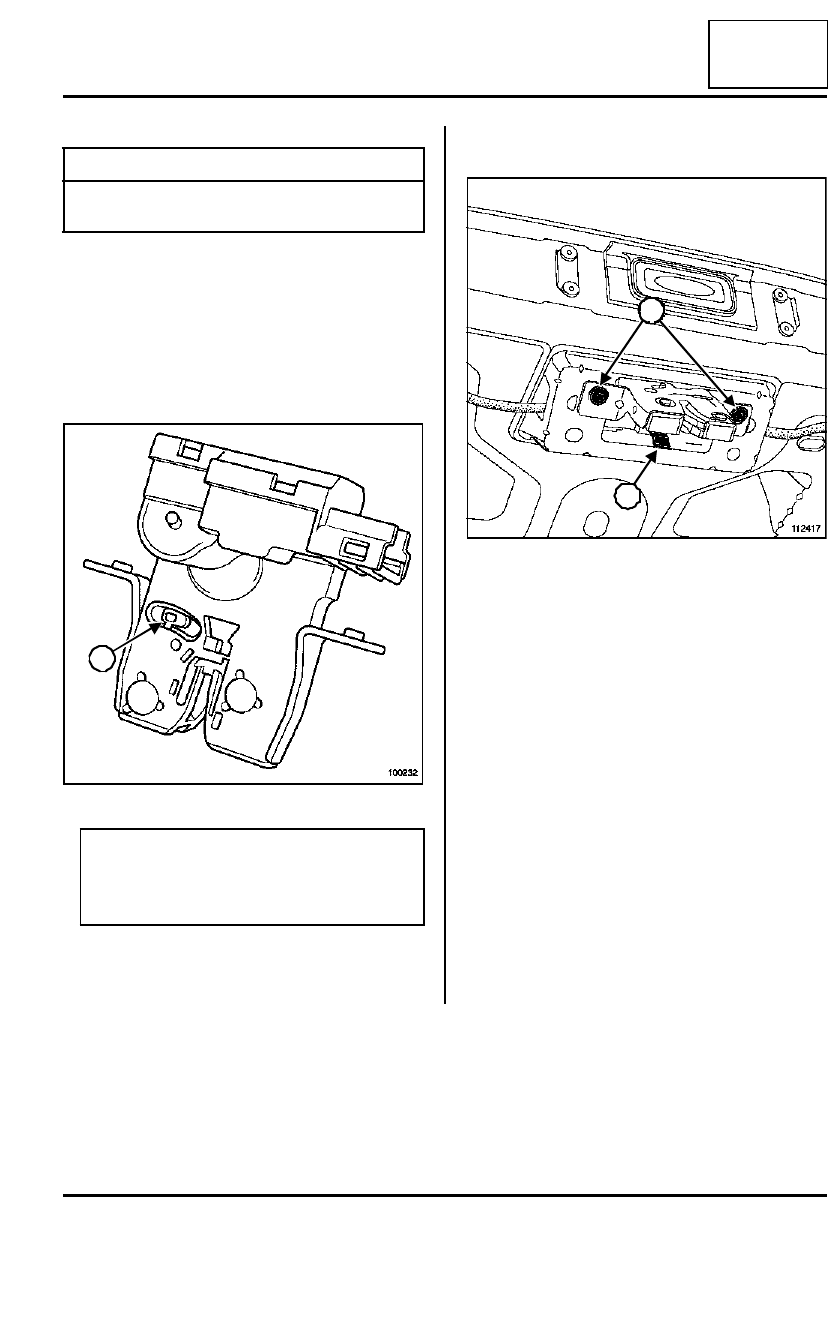

Cerradura de portón: Extracción - Reposición

87C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

Desbloquear la cerradura del portón presionando el
espolón con ayuda de un destornillador (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos de fijación (2) de la cerradura.

Extraer la cerradura ejerciendo una presión en el clip
de pre-sujeción (3).

Desconectar el conector de la cerradura.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar el conector.

Posicionar la cerradura con ayuda del clip de pre-su-
jeción.

Apretar al par los tornillos de fijación de la cerra-
dura (8 N.m).

II - ETAPA FINAL

Colocar el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

Pares de apriete

m

tornillos de fijación de la
cerradura

8 N.m

100232

En caso de fallo eléctrico es posible abrir el por-
tón manualmente.

Efectuar esta operación por el interior del vehí-
culo.

1

112417

2

3

87C

-

10

GESTIÓN DE LOS ABRIENTES

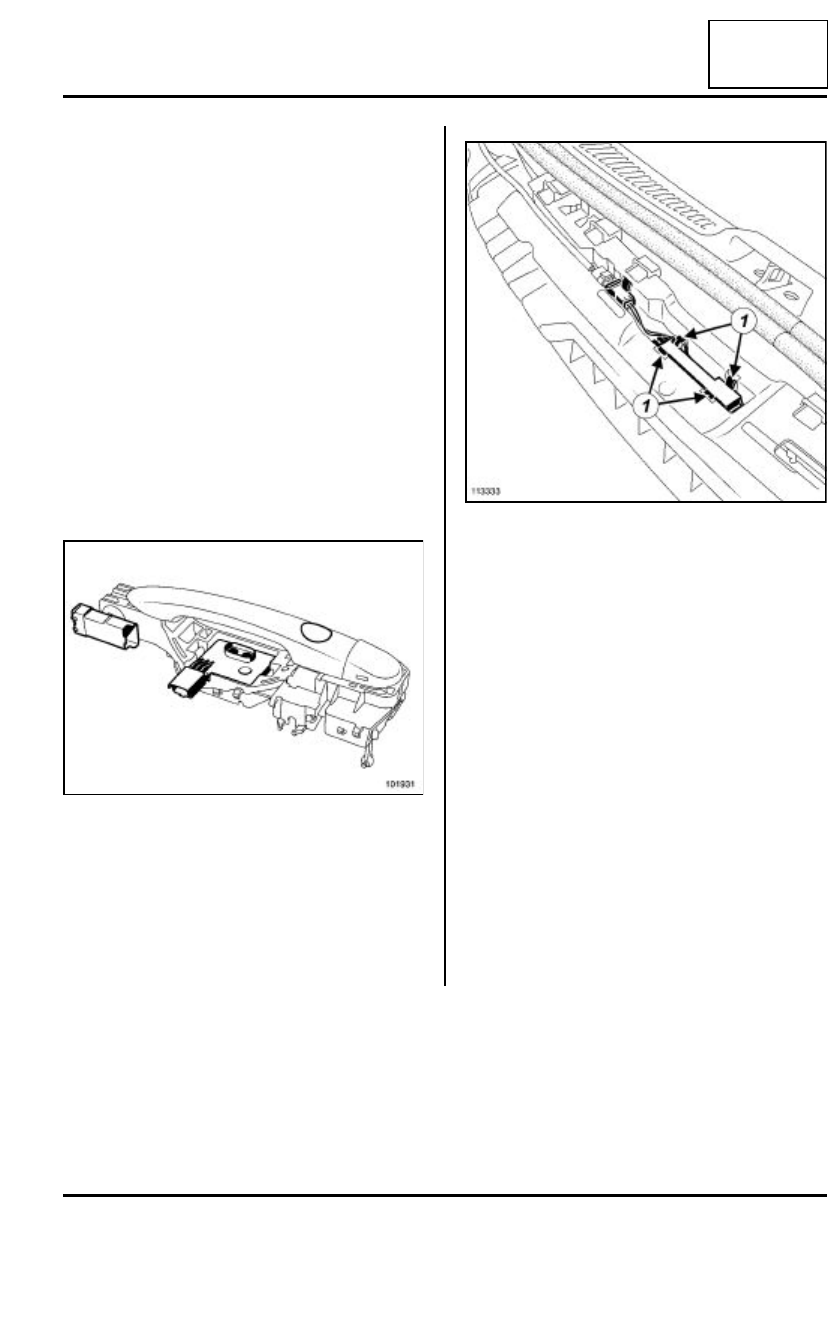

Antena de apertura: Extracción - Reposición

87C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

1 - Antenas de apertura integradas en las
empuñaduras de la puerta

Extraer la empuñadura de la puerta (consultar MR
393 Carrocería, 51A, Mecanismos de abrientes
laterales, Empuñadura exterior de puerta: Ex-
tracción - Reposición).

2 - Antena de apertura integrada en el paragolpes
trasero

Extraer el paragolpes trasero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes trasero: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

el conjunto "empuñadura - antena - captador de pre-
sencia y de movimiento" es indisociable.

Soltar la antena actuando en los clips (1).

Desconectar el conector.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

1 - Antenas de apertura integradas en las
empuñaduras de la puerta

Colocar la empuñadura de la puerta (consultar MR
393 Carrocería, 51A, Mecanismos de abrientes
laterales, Empuñadura exterior de puerta: Ex-
tracción - Reposición).

2 - Antena de apertura integrada en el paragolpes
trasero

Encajar la antena en el paragolpes.

Conectar el conector.

Colocar el paragolpes trasero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes trasero: Extracción - Reposición).

101931

113333
