ANTIARRANQUE

Casquillo receptor: Extracción - Reposición

82A

No es necesario extraer el volante (según versión).

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el airbag del conductor (consultar 88C Air-
bags y pretensores, Airbag frontal del conduc-
tor: Extracción-Reposición).

Extraer el volante de dirección (consultar 36B Direc-
ción asistida, Volante de dirección: Extracción-
Reposición).

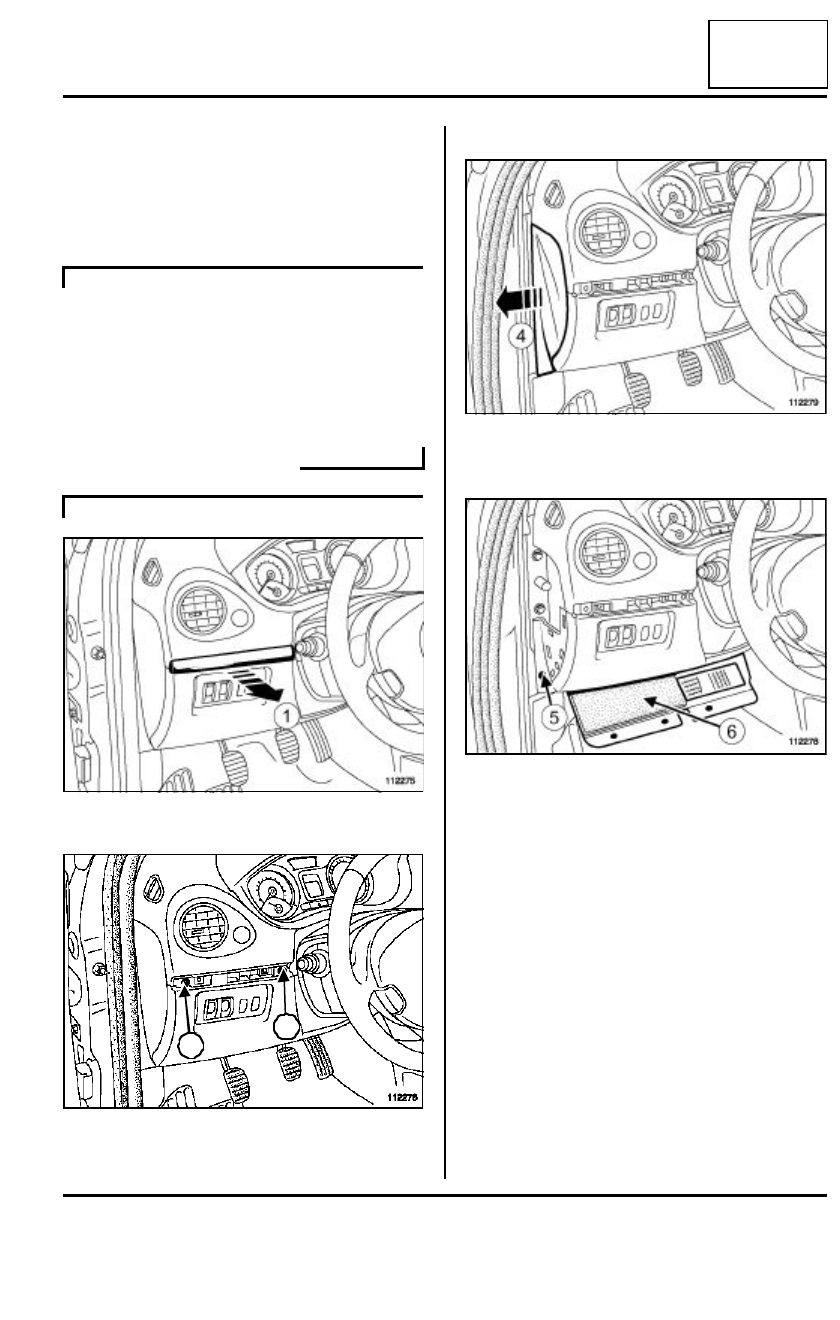

Soltar el embellecedor (1).

Extraer:

- el remache de plástico (2),

- el tornillo (3).

Apartar la junta de la puerta.

Soltar el lateral del tablero de a bordo (4).

Extraer:

- el tornillo (5),

- el guarnecido de la parte inferior del cárter inferior

(6).

DP0

DP0 o JA3 o JA5 o JH3 o JR5 o TL4

112275

112276

2

3

112279

112278

82A

-

14

ANTIARRANQUE

Casquillo receptor: Extracción - Reposición

82A

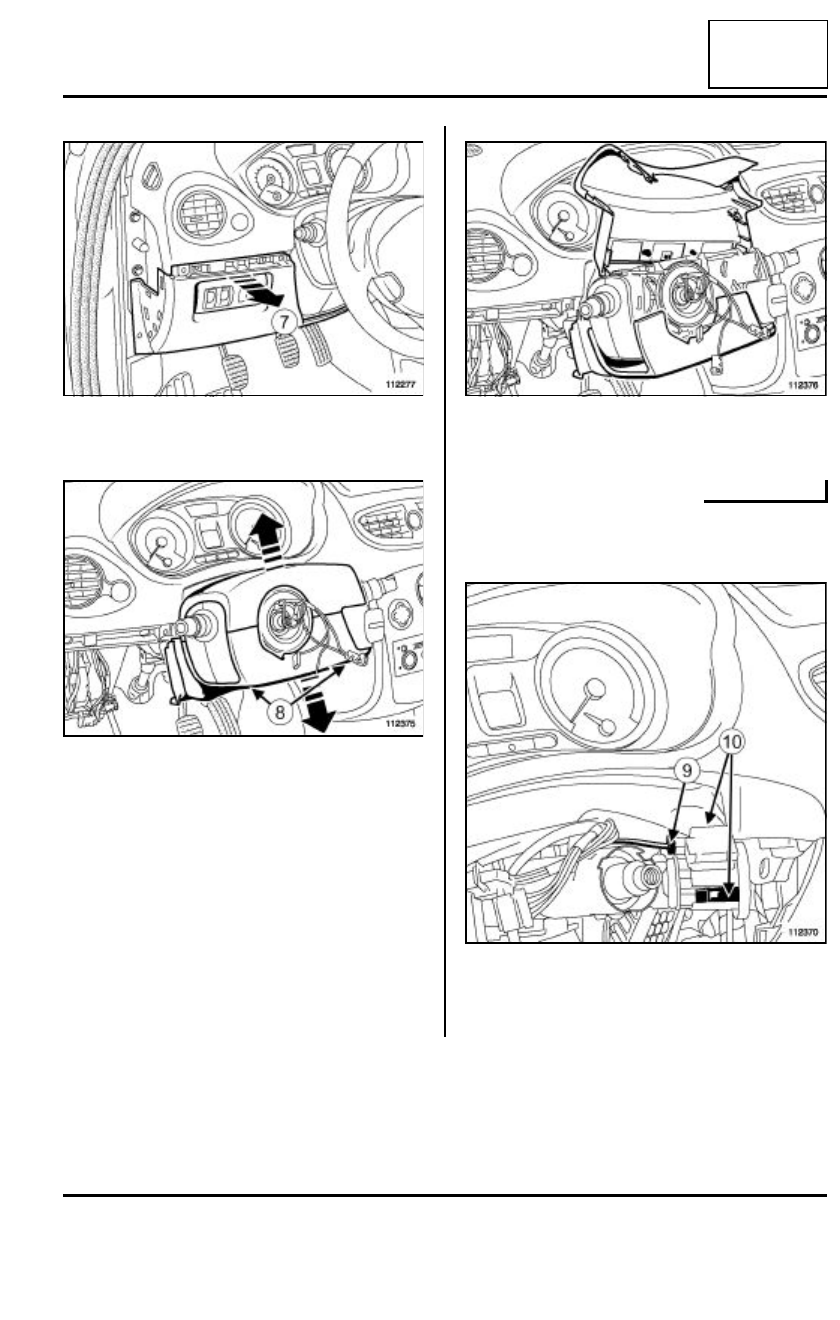

Extraer el cárter inferior.(7)

Soltar los conectores.

Quitar los tornillos (8) bajo la semi-coquilla inferior.

Soltar las semi-coquillas inferiores y superiores.

Extraer la semi-coquilla inferior de la empuñadura de
reglaje en altura del puesto de conducción.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el conector (9).

Soltar las dos lengüetas (10) del casquillo receptor.

Extraer el casquillo receptor.

112277

112375

112376

112370

82A

-

15

ANTIARRANQUE

Casquillo receptor: Extracción - Reposición

82A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar:

- el casquillo receptor,

- el conector.

III - ETAPA FINAL

Colocar la semi-coquilla inferior.

Introducir la semi-coquilla superior en la semi-co-
quilla inferior.

Encajar las dos semi-coquillas.

Apretar los tornillos (8) bajo la semi-coquilla inferior.

Encajar los conectores en el cárter inferior (7).

Colocar el cárter inferior (7).

Apretar los tornillos (3),(5).

Encajar:

- el remache de plástico,

- el protector lateral del tablero de a bordo,

- el embellecedor (1),

- la junta de la puerta,

- el guarnecido de la parte inferior del tablero de a

bordo (6).

Colocar el volante de dirección (consultar 36B Di-
rección asistida, Volante de dirección: Extrac-
ción-Reposición).

Colocar el airbag del conductor (consultar 88C Air-
bags y pretensores, Airbag frontal del conduc-
tor: Extracción-Reposición).

ATENCIÓN

Sustituir el casquillo receptor en caso de caída al
suelo.

DP0 o JA3 o JA5 o JH3 o JR5 o TL4

ATENCIÓN

No estropear los espolones de clipsado de las
semi-coquillas.

DP0

82A

-

16

ANTIARRANQUE

Botón de arranque: Extracción - Reposición

82A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

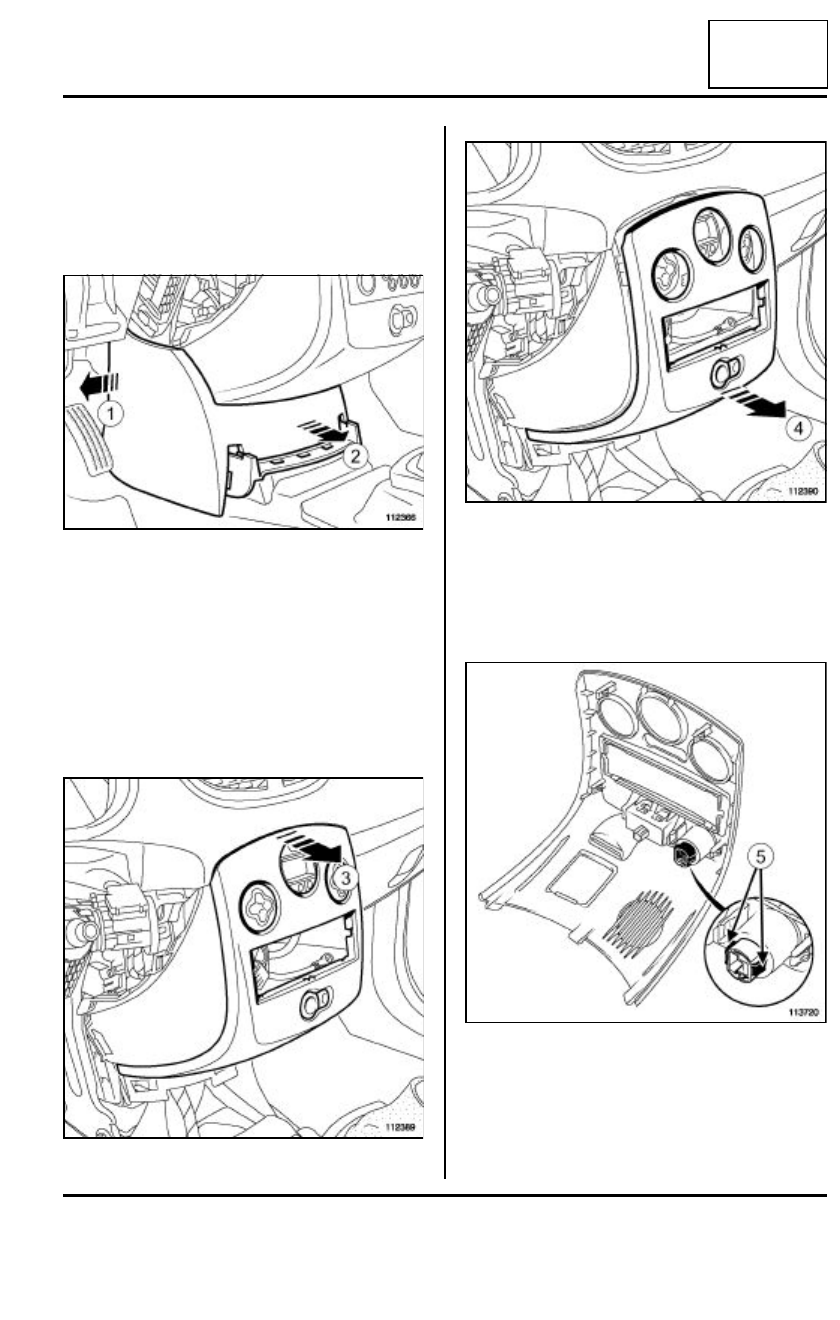

Extraer la consola central (consultar, MR 393 Carro-
cería, 57A, Accesorios interiores Consola cen-
tral: Extracción-Reposición ).

Soltar el guarnecido (1),(2).

Extraer el auto-radio o la radio-navegación:

- (consultar 86A Radio, Auto-radio "gama baja":

Extracción-Reposición),

- (consultar  86A Radio, Auto-radio "gama alta":

Extracción-Reposición),

- (consultar 83C Sistema telemático incorporado,

Navegación "gama baja" Extracción-Reposi-
ción).

Soltar el guarnecido central (3).

Soltar el guarnecido central (4).

Soltar los conectores.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el botón de arranque (5).

III - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el botón de arranque en el guarnecido cen-
tral.
