82A

-

5

ANTIARRANQUE

Antena de arranque: Extracción - Reposición

82A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

1 - Antena de arranque delantera

Extraer la consola central (consultar, MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral: Extracción-Reposición).

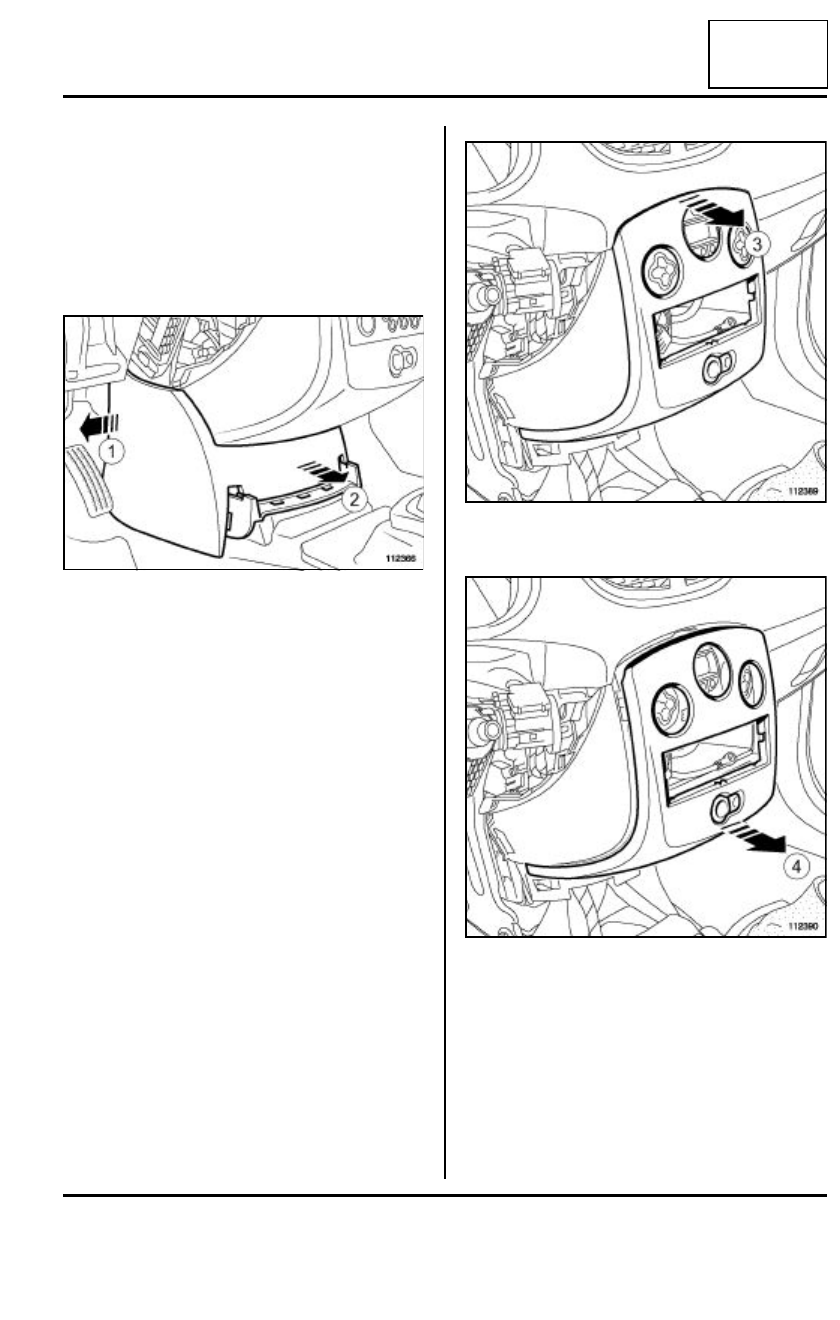

Soltar el guarnecido en (1),(2).

Extraer el auto-radio o la radio-navegación:

- (consultar 86A Radio, Auto-radio "gama baja":

Extracción-Reposición),

- (consultar  86A Radio, Auto-radio "gama alta":

Extracción-Reposición),

- (consultar 83C Sistema telemático incorporado,

Navegación "gama baja": Extracción-Reposi-
ción).

Soltar el guarnecido central en (3).

Soltar:

- el guarnecido central en (4),

- los conectores.

2 - Antena de arranque central

Extraer la consola central (consultar, MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral: Extracción-Reposición).

112366

112389

112390

82A

-

6

ANTIARRANQUE

Antena de arranque: Extracción - Reposición

82A

3 - Antena de arranque trasera

Extraer la moqueta del maletero.

Levantar el guarnecido del travesaño de sujeción de
equipajes.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

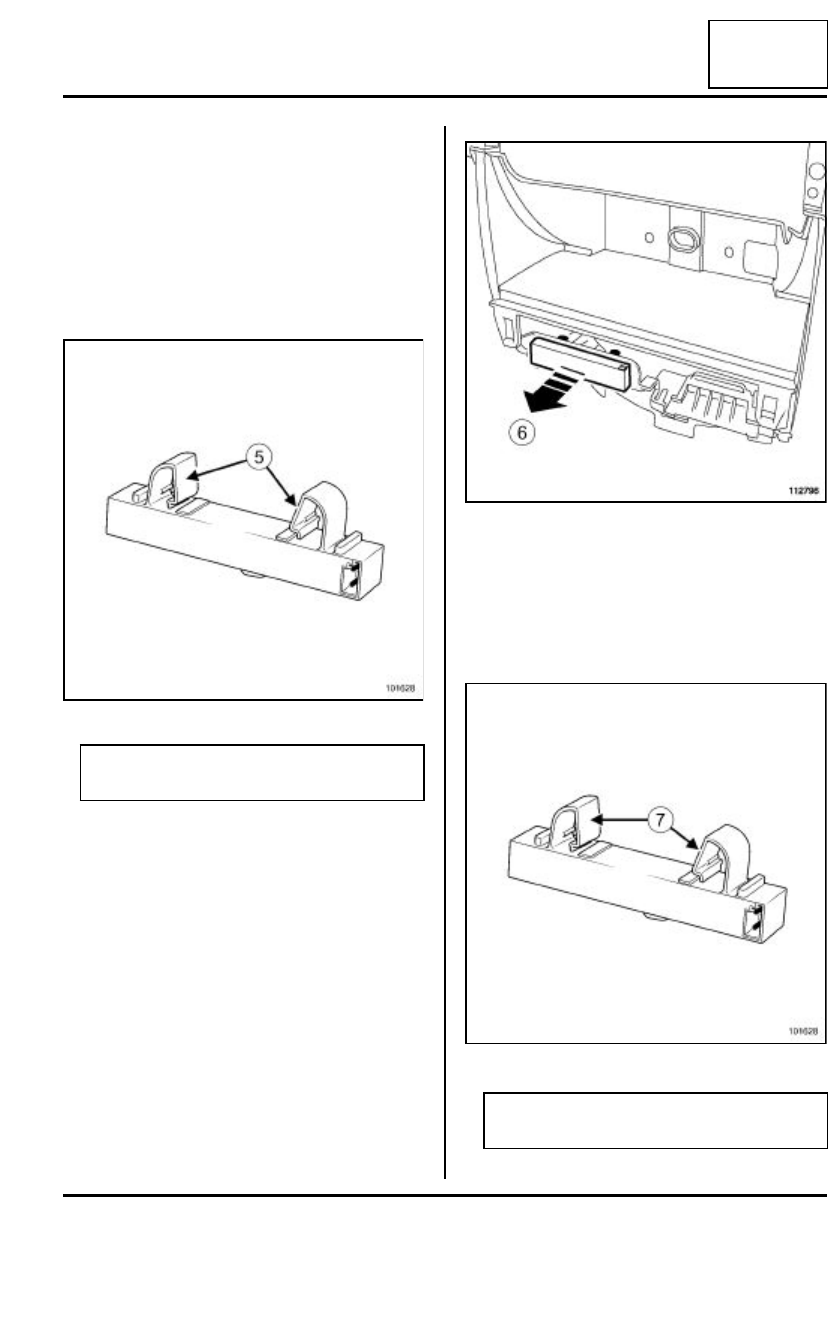

1 - Antena de arranque delantera

Presionar en las grapas de sujeción en (5).

Soltar:

- la antena de arranque (6),

- el conector.

2 - Antena de arranque central

Presionar en las grapas de sujeción en (7).

101628

ATENCIÓN

Las grapas de sujeción son frágiles

112796

101628

ATENCIÓN

Las grapas de sujeción son frágiles

82A

-

7

ANTIARRANQUE

Antena de arranque: Extracción - Reposición

82A

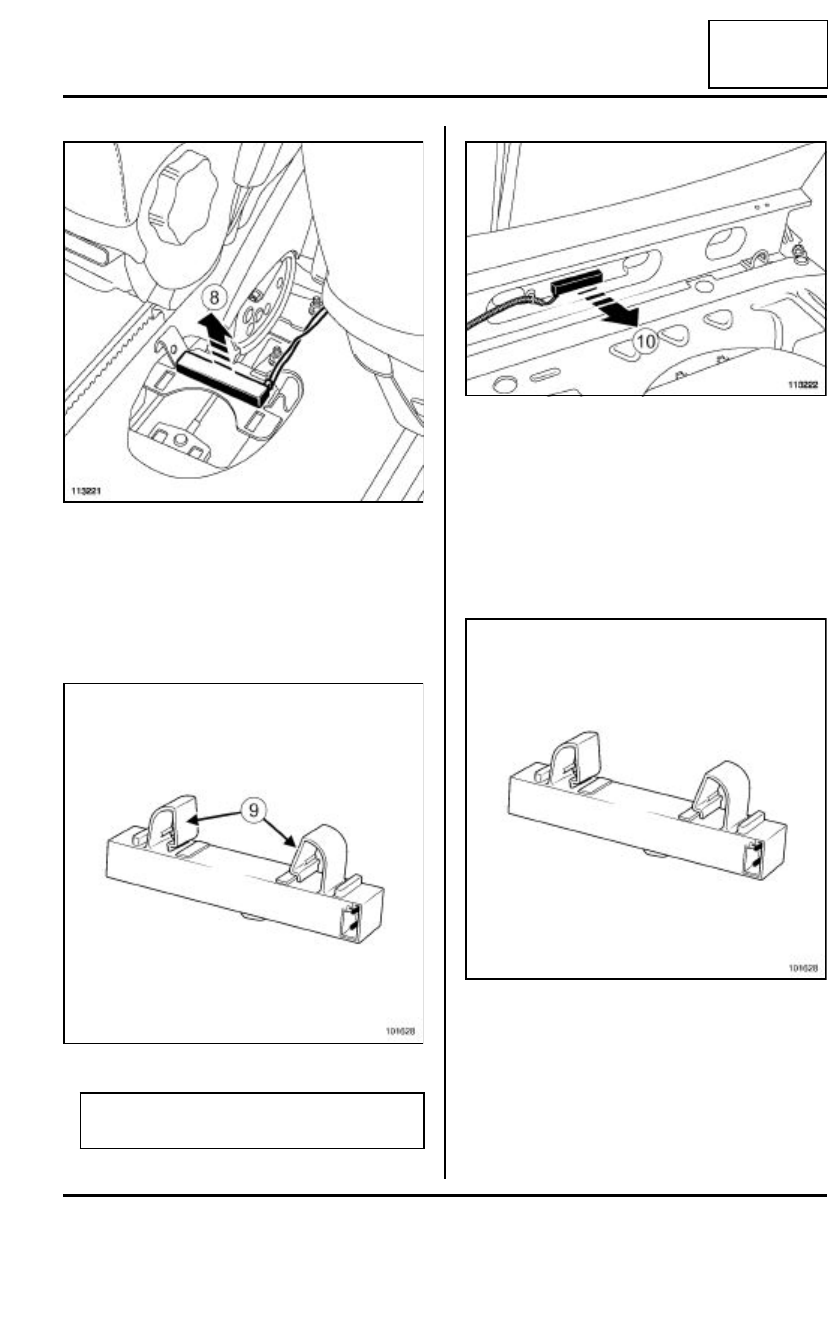

Soltar:

- la antena de arranque (8),

- el conector.

3 - Antena de arranque trasera.

Presionar en las grapas de sujeción en (9).

Soltar:

- la antena de arranque (10),

- el conector.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar:

- el conector de antena,

- la antena en su soporte.

113221

101628

ATENCIÓN

Las grapas de sujeción son frágiles

113222

101628

82A

-

8

ANTIARRANQUE

Antena de arranque: Extracción - Reposición

82A

II - ETAPA FINAL

1 - Antena delantera.

Encajar:

- los conectores del guarnecido central,

- el guarnecido central,

- los conectores de auto-radio o de radio-navegación

(según versión).

Colocar el auto-radio o la radio-navegación.

Encajar el guarnecido bajo el guarnecido central.

Colocar la consola central (consultar, MR 393 Car-
rocería, 57A, Accesorios interiores, Consola
central: Extracción-Reposición).

2 - Antena central

Colocar la consola central (consultar, MR 393 Car-
rocería, 57A, Accesorios interiores, Consola
central: Extracción-Reposición).

3 - Antena trasera

Colocar la moqueta del maletero.
