81C

-

1

FUSIBLES

Fusibles: Lista y localización de los elementos

81C

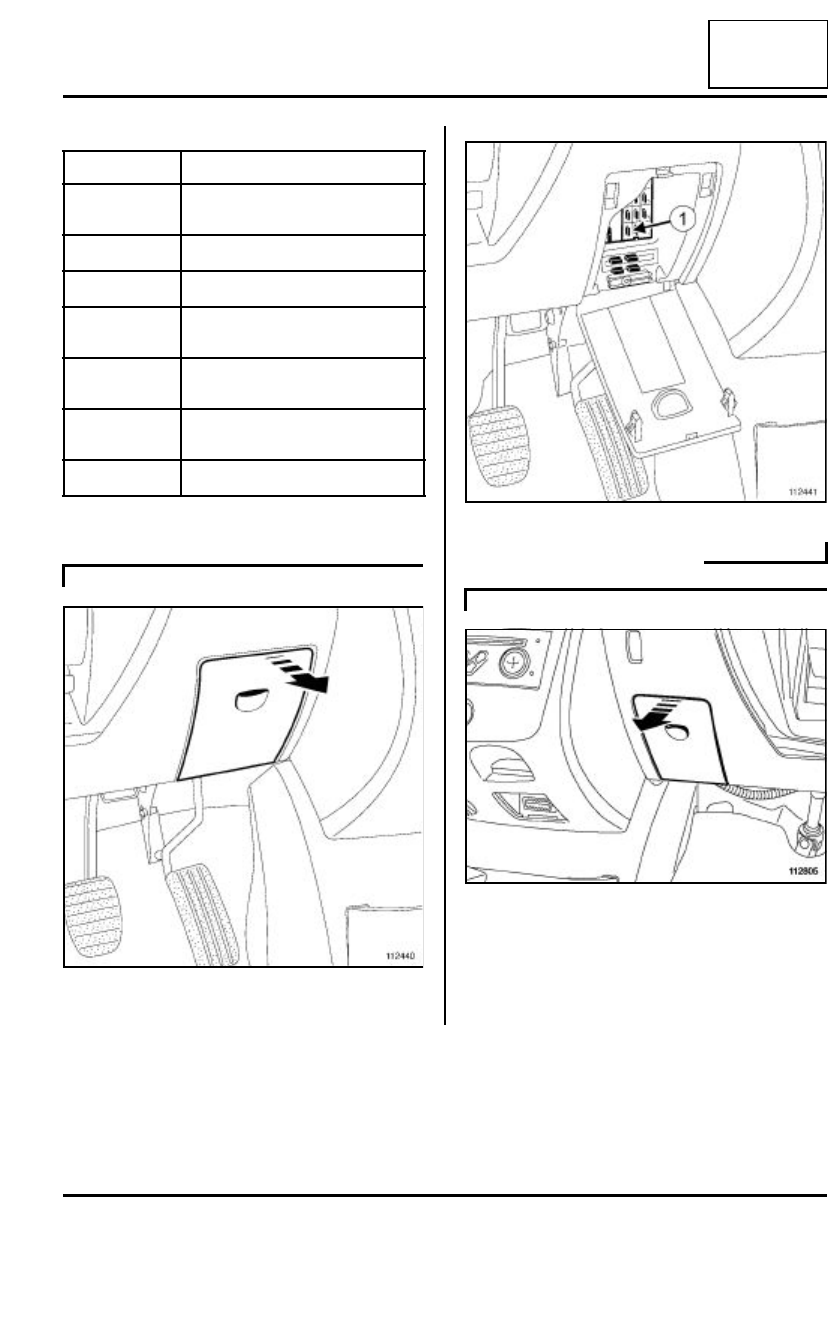

I - CAJA DE FUSIBLES Y RELÉS DEL HABITÁCULO

Abrir la tapa de acceso para acceder al cajetín.

Abrir la tapa de acceso para acceder al cajetín.

Número

Designación

(1)

Caja de fusibles y relés del habitá-
culo

(2)

Fusible cortaconsumidores

(3)

Caja de fusibles y relés adicional

(4)

Fusible de protección de la bate-
ría

(5)

Unidad de protección y de conmu-
tación

(6)

Platina de fusibles de alimenta-
ción de potencia.

(7)

Caja de relés opcional.

DIRECCIÓN A IZQUIERDA

112440

112441

DIRECCIÓN A DERECHA

112805

81C

-

2

FUSIBLES

Fusibles: Lista y localización de los elementos

81C

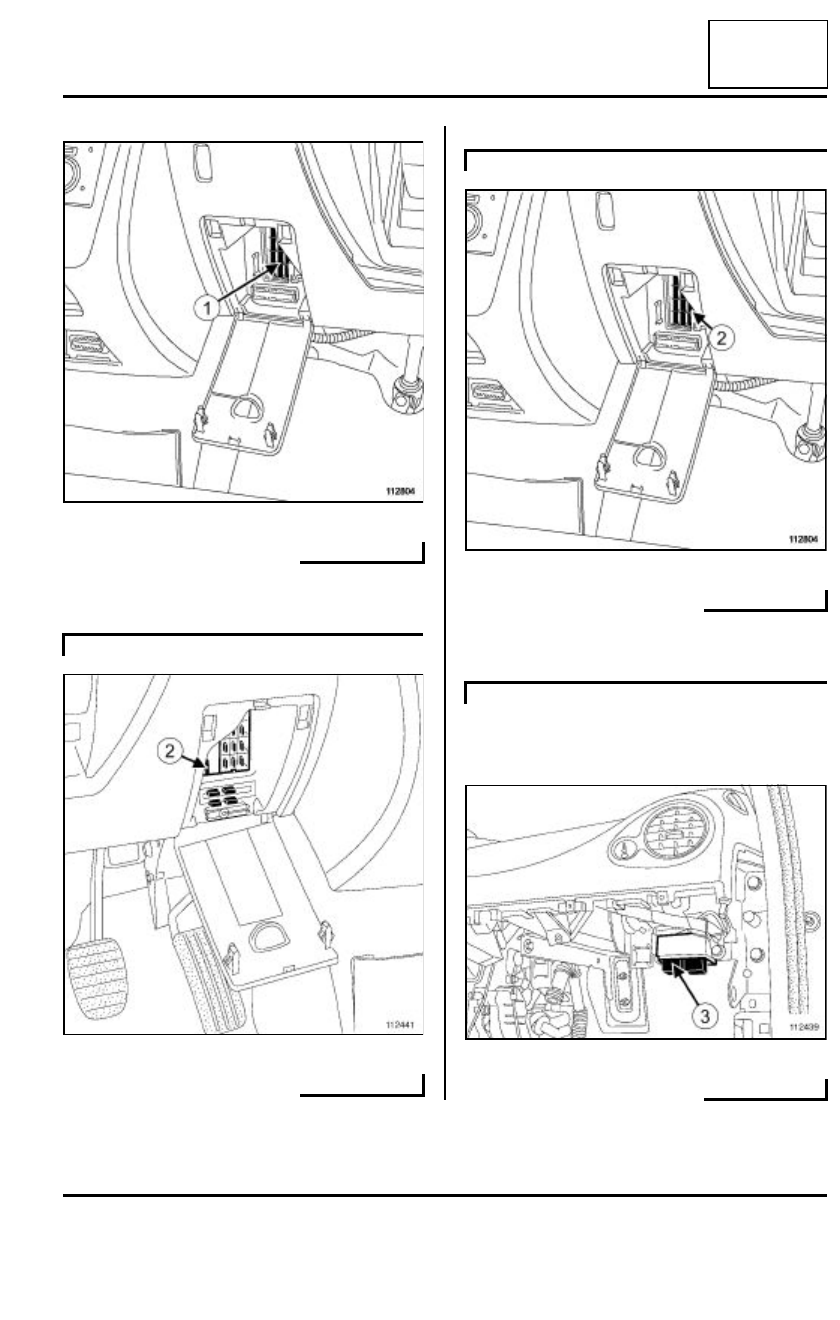

II - FUSIBLE CORTACONSUMIDOR

III - CAJA DE FUSIBLES Y RELÉS ADICIONAL

Extraer el guardaobjetos (consultar MR 393 Mecanis-
mos y accesorios, 57A, Accesorios interiores, Por-
taobjetos) para acceder al cajetín.

112804

DIRECCIÓN A IZQUIERDA

112441

DIRECCIÓN A DERECHA

112804

DIRECCIÓN A IZQUIERDA

112439

81C

-

3

FUSIBLES

Fusibles: Lista y localización de los elementos

81C

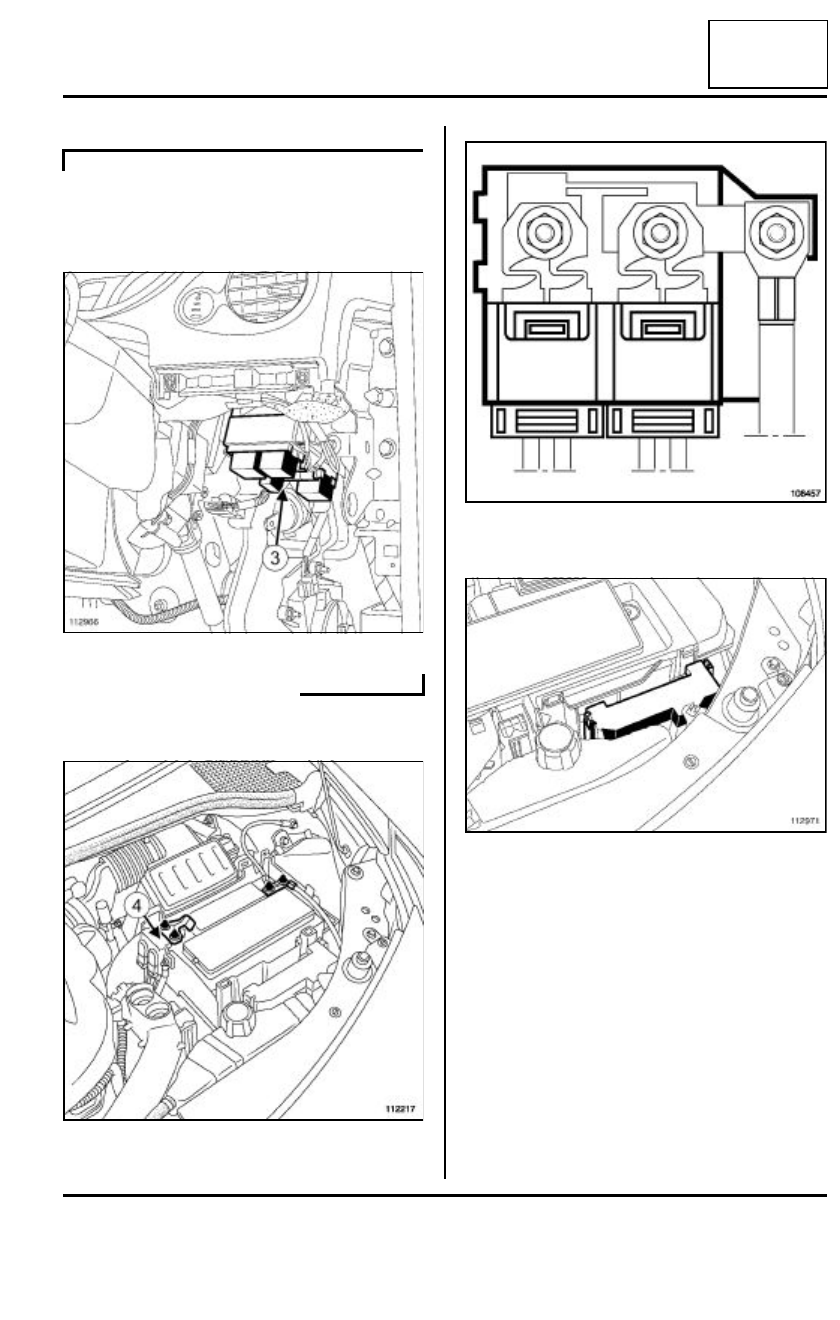

Extraer el guarnecido de la parte inferior del tablero de
a bordo (consultar MR 393 Mecanismos y acceso-
rios, 57A Accesorios interiores, Tablero de a bor-
do) para acceder al cajetín.

IV - FUSIBLE DE PROTECCIÓN DE LA BATERÍA

Este cajetín está situado en el borne positivo de la ba-
tería.

V - UNIDAD DE PROTECCIÓN Y DE CONMUTACIÓN

Esta caja está situada en el compartimiento del motor,
detrás del faro izquierdo.

Quitar la tapa para acceder al cajetín.

DIRECCIÓN A DERECHA

112966

112217

108457

112971

81C

-

4

FUSIBLES

Fusibles: Lista y localización de los elementos

81C

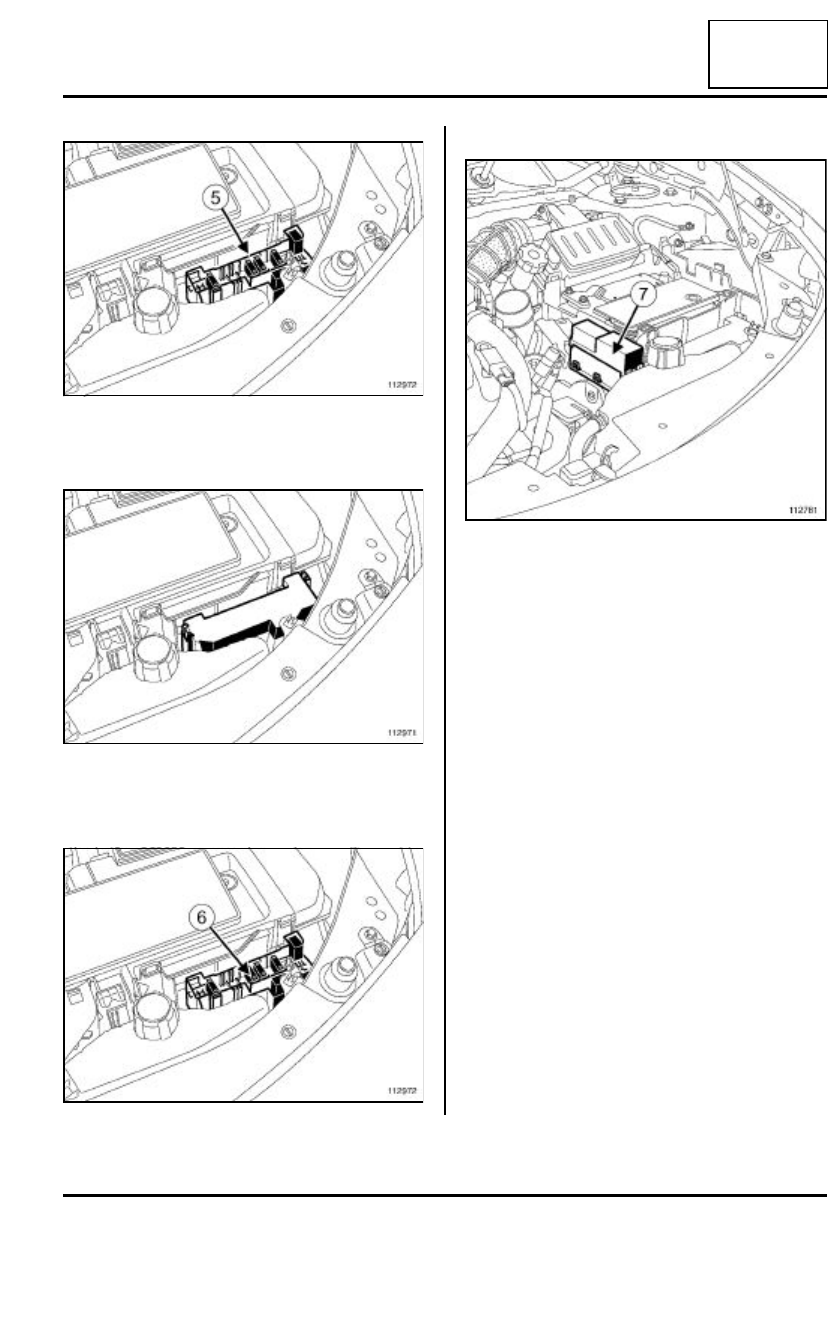

VI - PLATINA DE FUSIBLES DE ALIMENTACIÓN DE
POTENCIA

Este cajetín está situado en la cara delantera del so-
porte de la batería.

Quitar la tapa para acceder al cajetín.

VII - CAJA DE RELÉS OPCIONAL

Este cajetín está situado en la cara del soporte de la
batería, lado motor.

Quitar la tapa para acceder al cajetín.

112972

112971

112972

112781
