81B

-

2

ILUMINACIÓN INTERIOR

Iluminación interior: Prestación

81B

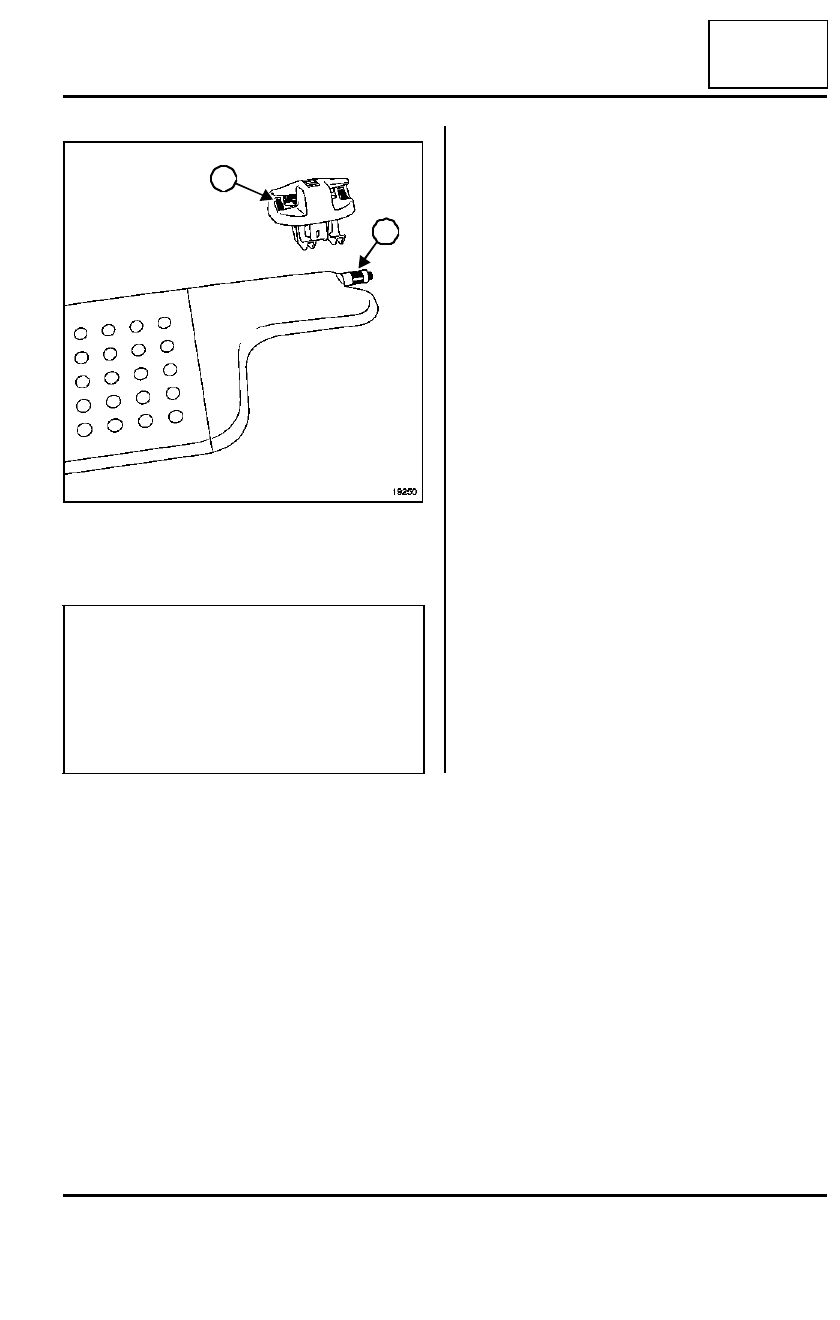

La alimentación del iluminador de cortesía (3) pasa por
el contacto (4) implantado en la fijación central y por el
contacto (5) del quitasol.

19250

Nota:

El funcionamiento del interruptor puede controlarse
conectando un multímetro en (5):

- portezuela del espejo cerrada (interruptor abierto)

= iluminador apagado = resistencia infinita,

- portezuela del espejo abierta (interruptor cerrado)

= iluminador encendido = resistencia nula.

4

5

81B

-

3

ILUMINACIÓN INTERIOR

Iluminación interior: Lista y localización de los elementos

81B

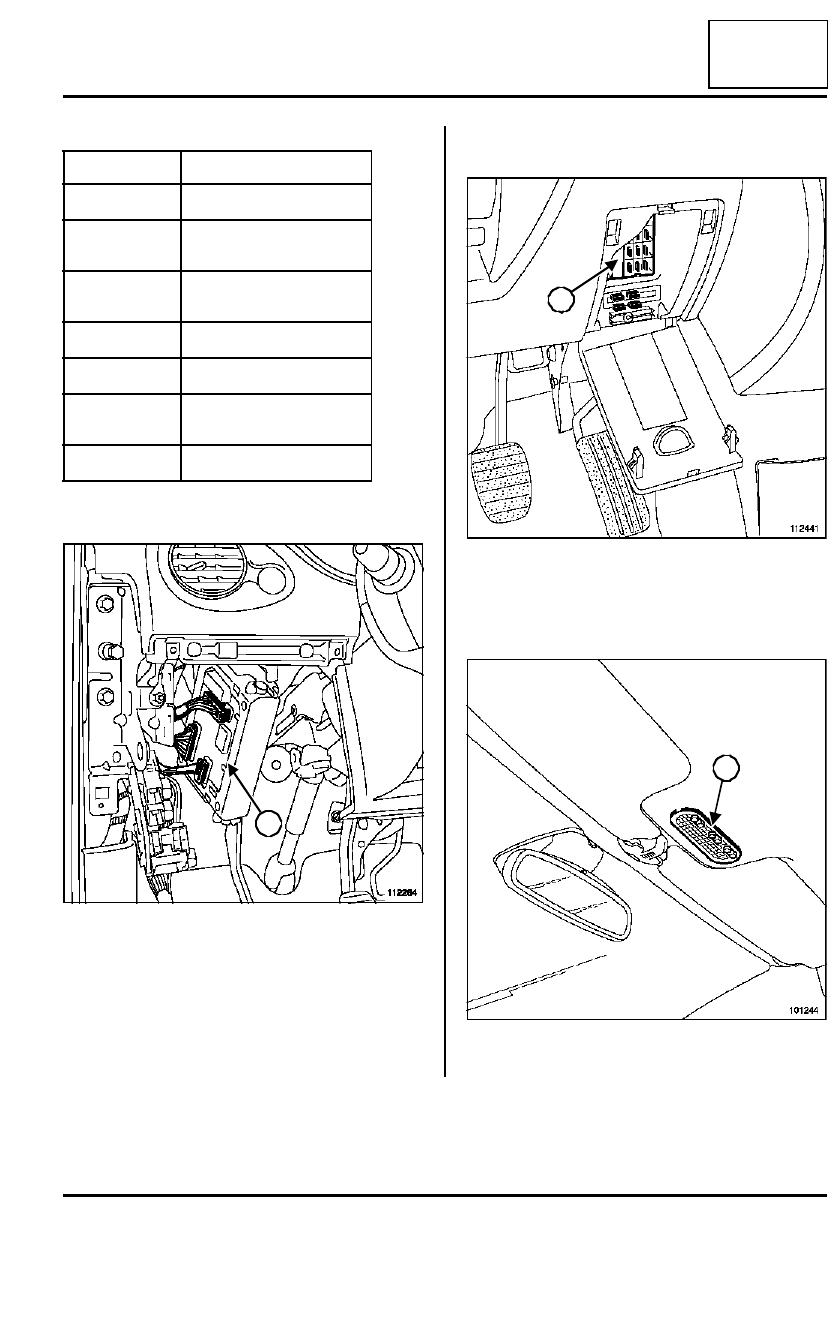

I - UNIDAD CENTRAL DEL HABITÁCULO

Unidad central del habitáculo(1)

II - CAJA DE FUSIBLES Y RELÉS DEL
HABITÁCULO

Caja de fusibles y relés del habitáculo(2)

III - ILUMINADOR DEL PLAFONIER DELANTERO /
TRASERO

Iluminador del plafonier (3) integrado al guarnecido del
techo

Número

Designación

(1)

UCH

(2)

Caja de fusibles y relés
del habitáculo

(3)

Iluminador del plafonier
delantero / trasero

(4)

Iluminador de cortesía

(5)

Iluminador de guantera

(6)

Iluminador inferior de
puerta

(7)

Iluminador de maletero

112284

1

112441

101244

2

3

81B

-

4

ILUMINACIÓN INTERIOR

Iluminación interior: Lista y localización de los elementos

81B

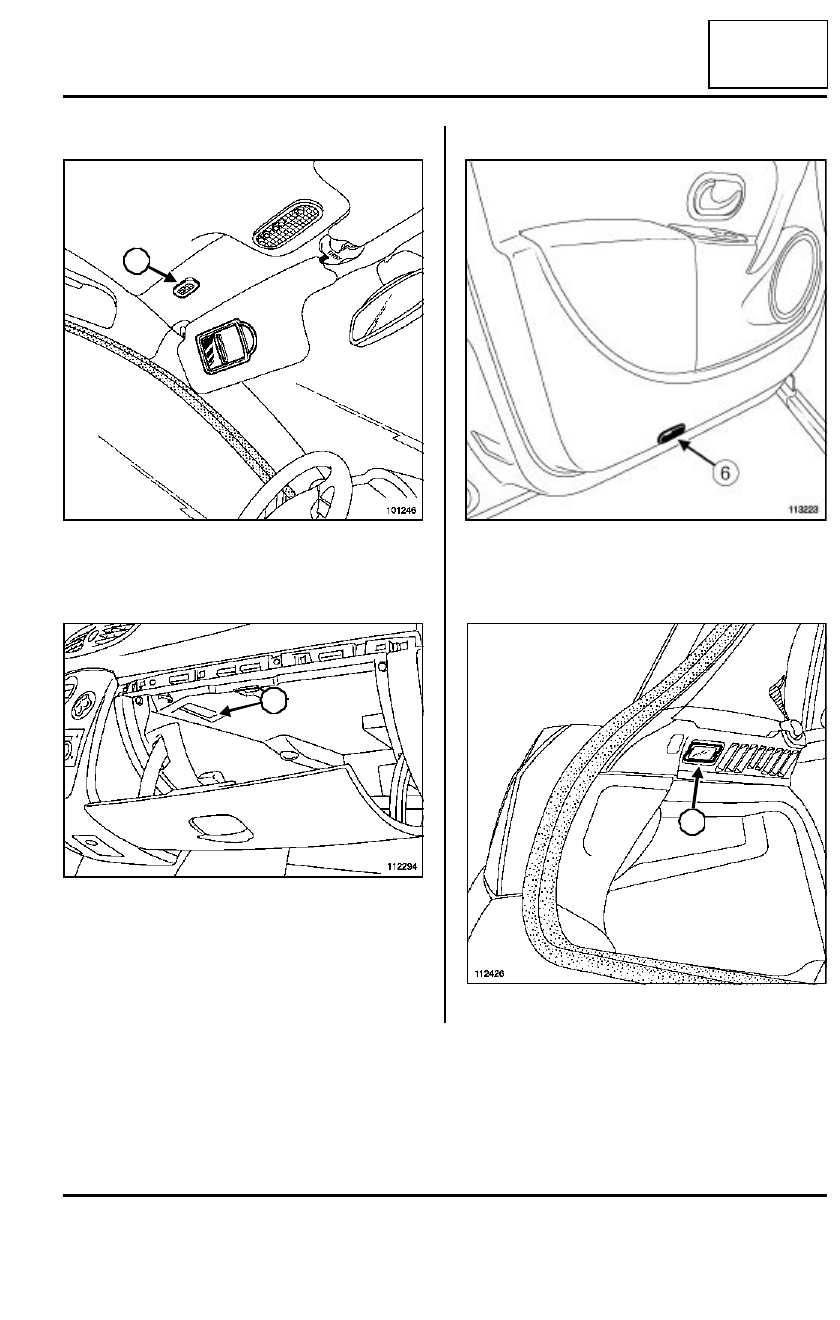

IV - ILUMINADOR DE CORTESÍA

Iluminador de cortesía(4)

V - ILUMINADOR DE PORTAOBJETOS

Iluminador de guantera(5)

VI - ILUMINADOR INFERIOR DE PUERTA

Iluminador inferior de puerta(6)

VII - ILUMINADOR DEL MALETERO

Iluminador de maletero(7)

101246

112294

4

5

113223

112426

7

81B

-

5

ILUMINACIÓN INTERIOR

Plafonier: Extracción - Reposición

81B

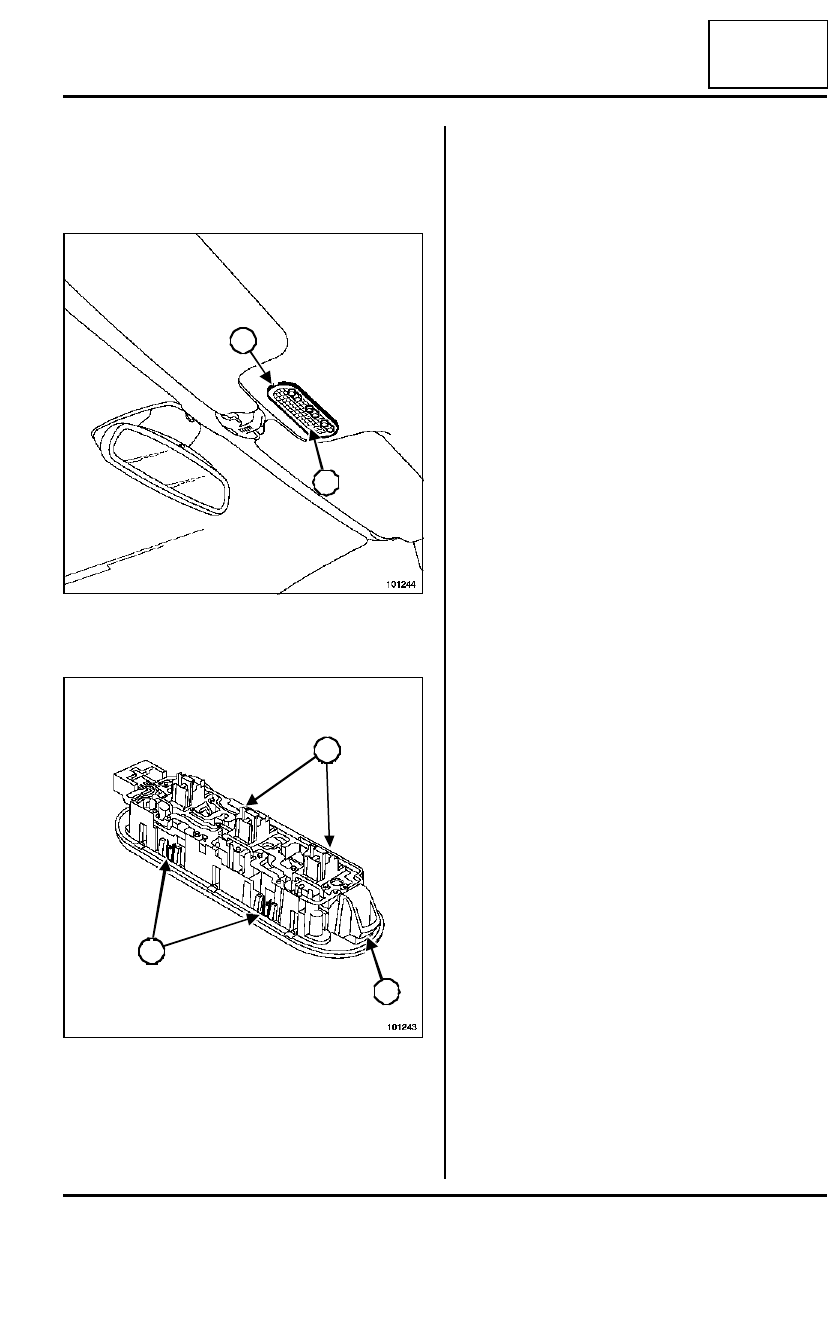

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar la tapa translúcida (1) con un destornillador
plano, insertándolo en la muesca (2).

Tirar de las lengüetas de fijación (3).

Ejercer una presión en el clip (4) utilizando un des-
tornillador plano para extraer el plafonier del guarne-
cido del techo.

Desconectar el conector.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Para sustituir una lámpara, utilizar una lámpara
W5W homologada.

Conectar el conector.

Posicionar el plafonier.

Encajar la tapa translúcida.

101244

101243

2

1

4

3

3
