80B

-

9

FAROS DELANTEROS

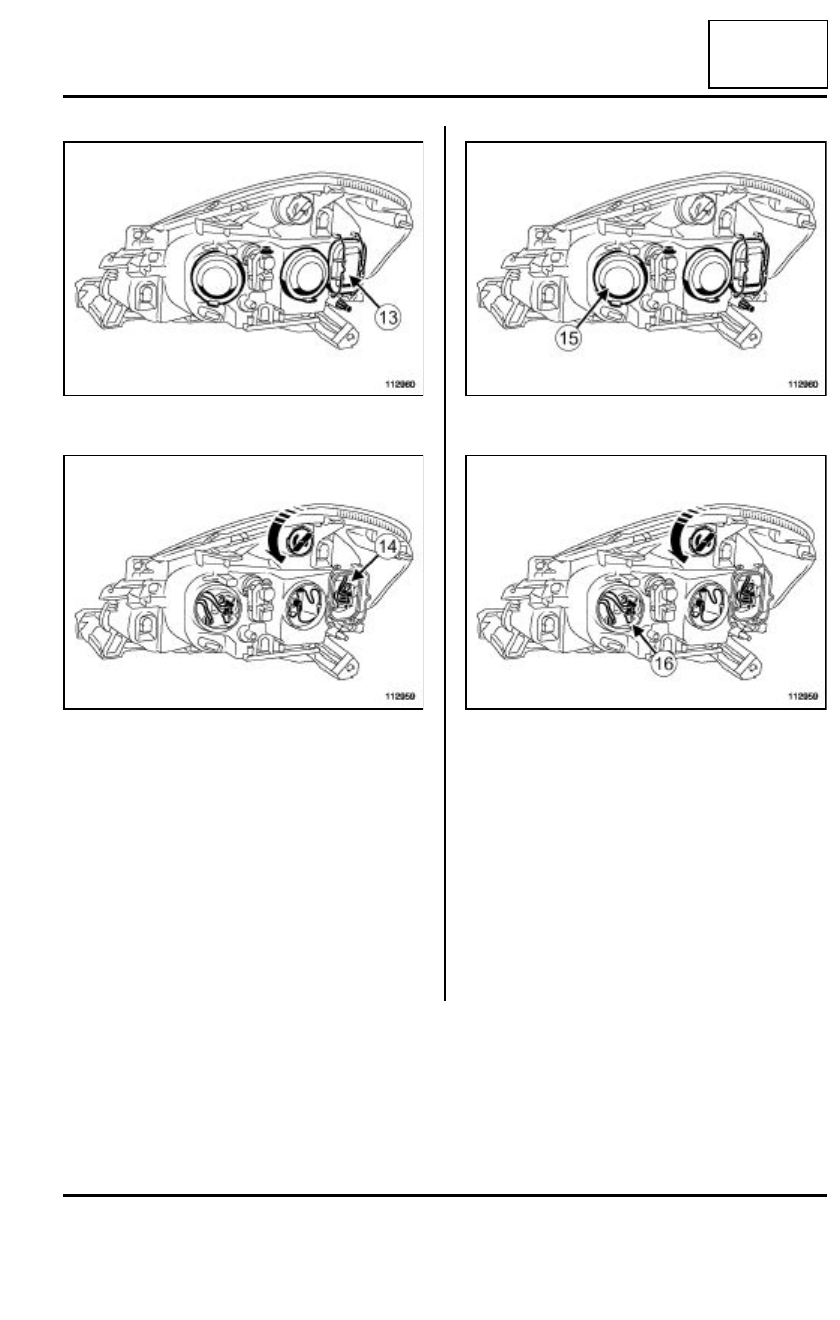

Lámpara halógena: Extracción - Reposición

80B

Extraer la tapa estanca (13).

Desconectar el conector.

Desbloquear la grapa (14).

Extraer la lámpara.

Para sustituir una lámpara, utilizar una lámpara H7
homologada.

5 - Lámparas de las luces de carretera

Extraer el faro para el faro izquierdo (consultar 80B,
Faros delanteros, Faro halógeno: Extracción - Repo-
sición,  página 80B-4).

Soltar la boca de llenado del bocal del lavaparabri-
sas para el faro derecho.

Extraer la tapa estanca (15).

Desconectar el conector.

Desbloquear la grapa (16).

Extraer la lámpara.

Para sustituir una lámpara, utilizar una lámpara H7
homologada.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

112960

112959

112960

112959

80B

-

10

FAROS DELANTEROS

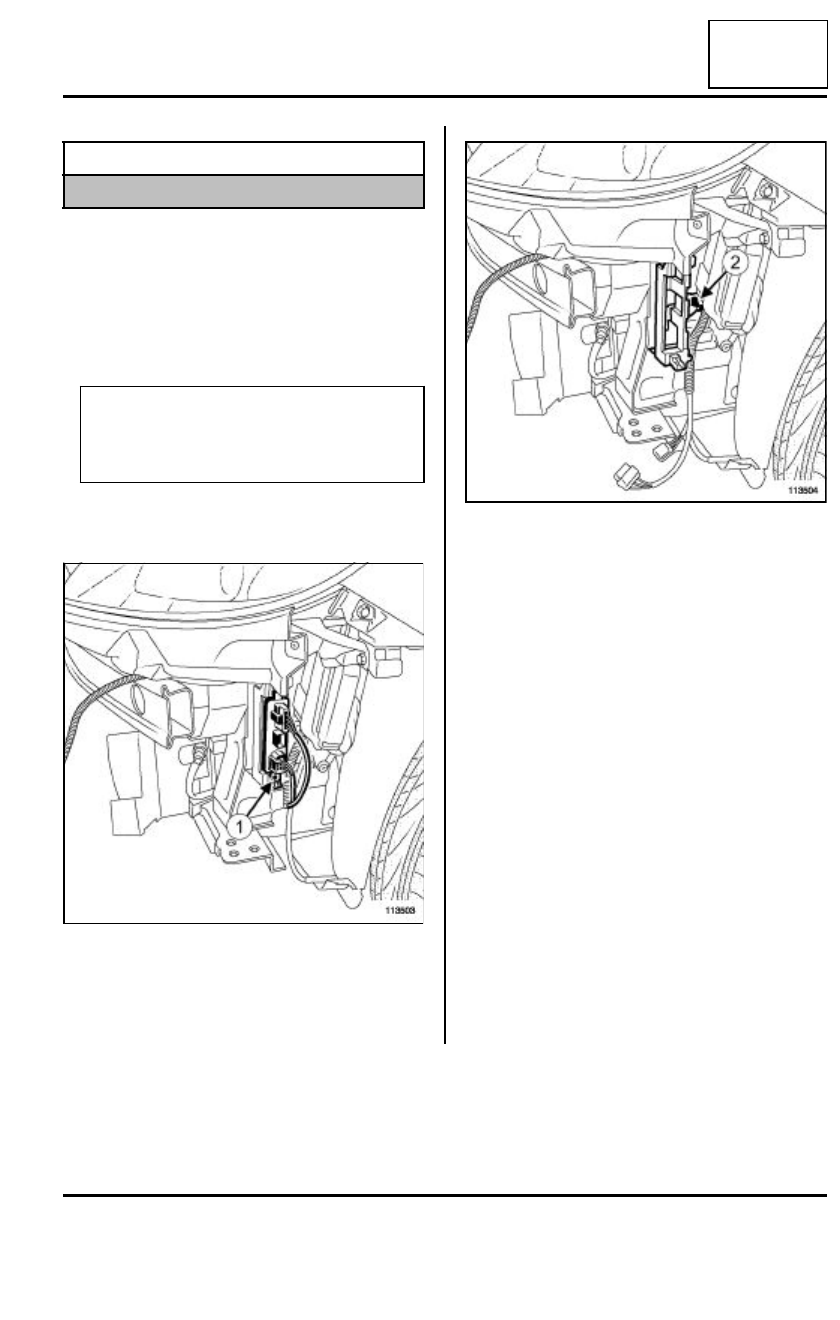

Calculador de iluminación adicional de curva: Extracción - Reposición

80B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar los conectores.

Extraer:

- el tornillo de fijación (1),

- el calculador.

Quitar la tuerca de fijación (2) del soporte del calcu-
lador.

Extraer el soporte.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Fijar el soporte del calculador.

Montar el calculador.

II - ETAPA FINAL

Colocar el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción-Reposición).

Configurar el calculador de iluminación adicional de
curva utilizando elútil de diagnóstico (consultar MR
394 Diagnóstico, 80B, Faros delanteros, Confi-
guraciones y aprendizajes).

Material indispensable

útil de diagnóstico

Nota:

El calculador garantiza las funciones iluminación
adicional de curva y lámparas de xenón (según el
nivel de equipamiento del vehículo).

113503

113504

80B

-

11

FAROS DELANTEROS

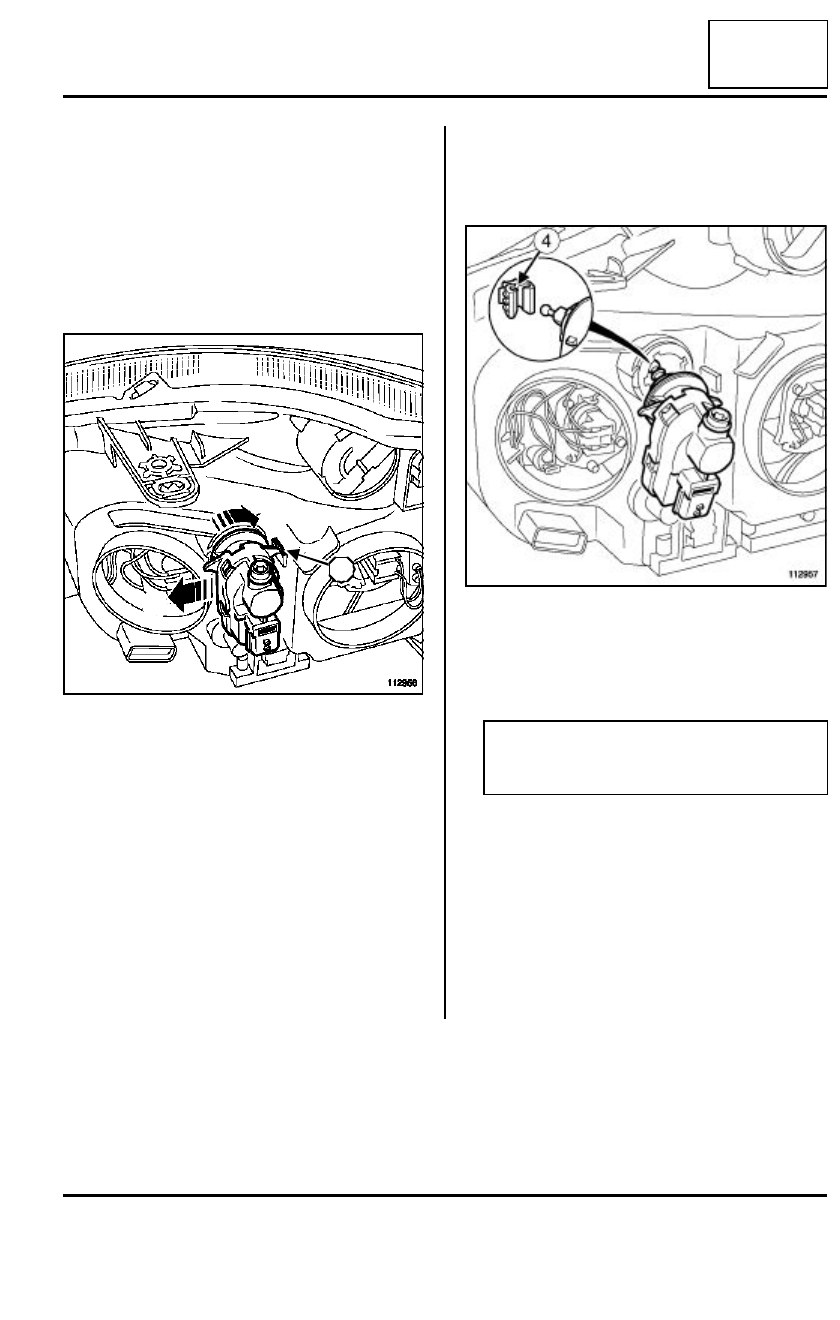

Motor de reglaje in situ de los faros: Extracción - Reposición

80B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el faro (consultar 80B, Faros delanteros,
Faro halógeno: Extracción - Reposición,  página
80B-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector del accionador.

Ejercer una presión en (1).

Soltar el accionador (2) girándolo un cuarto de vuelta
en el sentido de las agujas del reloj actuando en el
clip (3).

Extraer el accionador soltando la rótula del acciona-
dor de la ranura de la grapa.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Extraer la tapa estanca de la lámpara.

Tirar de la parábola hacia sí mismo para llevar la ra-
nura de la grapa lo más cerca posible de la rótula.

Meter la rótula en la ranura de la grapa (4).

Encajar el accionador.

Conectar el conector.

II - ETAPA FINAL

Colocar el faro (consultar 80B, Faros delanteros,
Faro halógeno: Extracción - Reposición,  página
80B-4).

Proceder al reglaje de los faros (consultar 80B, Fa-
ros delanteros, Faro halógeno: Reglaje,  página
80B-5).

112956

1

2

3

112957

ATENCIÓN

La rótula no debe estar solamente en contacto
sino alojada en la ranura.

81A

-

1

ILUMINACIÓN TRASERA

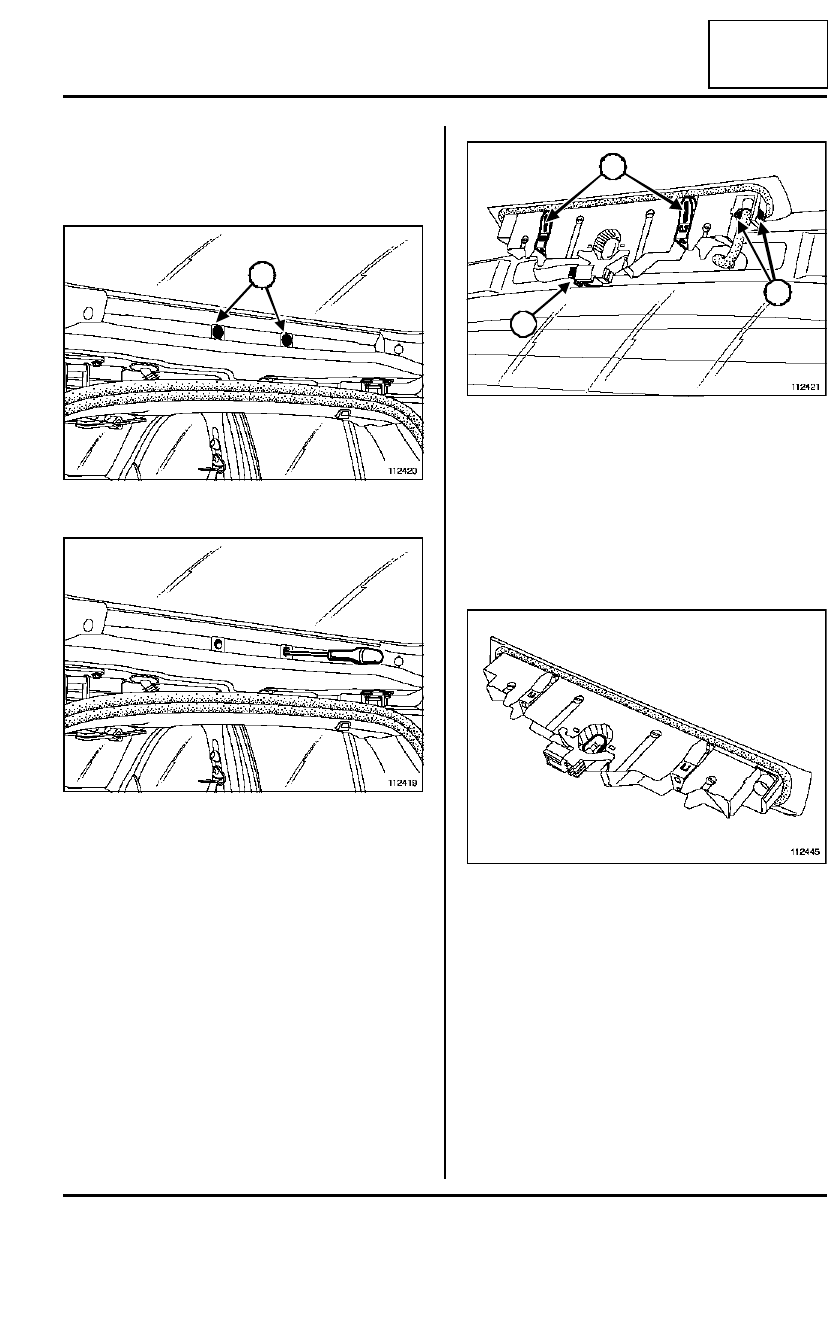

Luz de stop sobreelevada: Extracción - Reposición

81A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer los obturadores (1).

Insertar un destornillador en los orificios para actuar
en los clips (2).

Ejercer una presión en los clips (2) para soltar el faro
de stop sobreelevado.

Extraer parcialmente la luz de stop sobreelevada uti-
lizando un destornillador plano, protegiendo la zona
del portón con cinta de enmascarar.

Desconectar el conector (3).

Soltar el surtidor del lavacristal actuando en los clips
(4).

Extraer la lámpara.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Para una sustitución de lámpara, utilizar una lámpa-
ra W16W homologada.

Conectar el conector.

Enganchar:

- el surtidor del lavacristal,

- la luz de stop sobreelevada

Colocar los obturadores.

112420

112419

1

112421

112445

2

3

4
