82A

-

9

ANTIARRANQUE

Contactor de arranque: Extracción - Reposición

82A

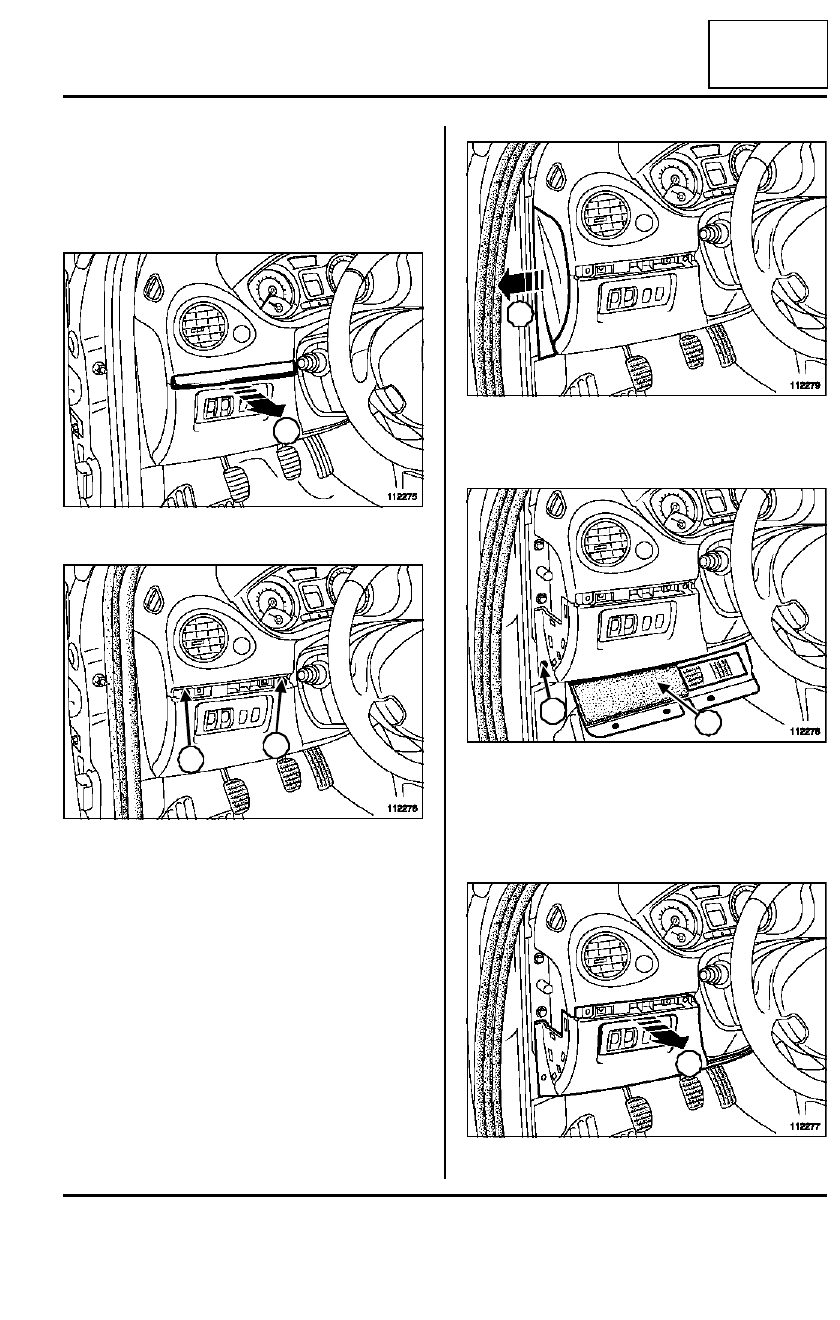

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar 80A Batería, Ba-
tería: Extracción-Reposición
.

Soltar el embellecedor (1).

Extraer:

- el remache de plástico (2),

- el tornillo (3).

Apartar la junta de la puerta.

Soltar el lateral del tablero de a bordo (4).

Extraer:

- el tornillo (5),

- el guarnecido de la parte inferior del tablero de a

bordo (6).

Extraer el cárter inferior.(7)

112275

112276

1

3

2

112279

112278

112277

4

6

5

7

82A

-

10

ANTIARRANQUE

Contactor de arranque: Extracción - Reposición

82A

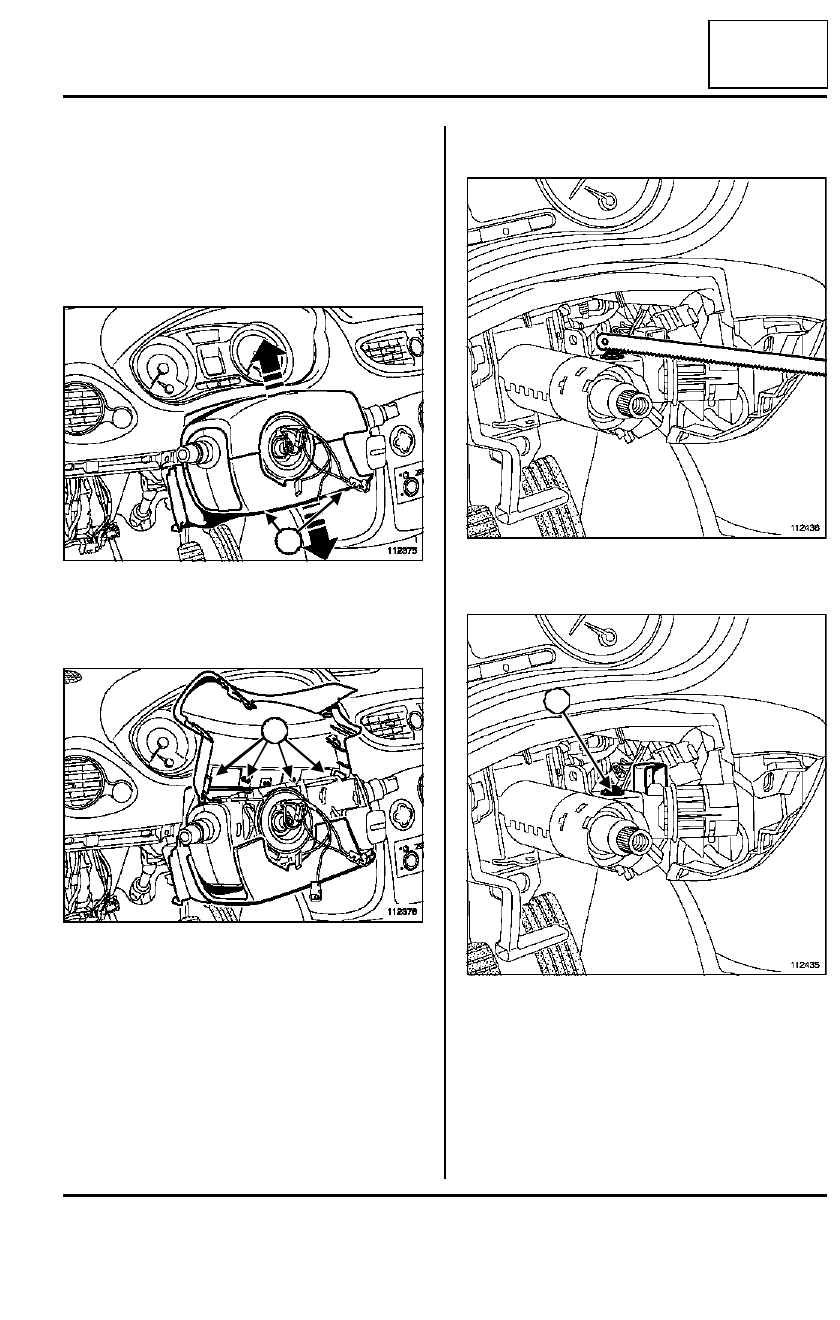

Soltar los conectores.

Soltar el airbag del conductor (consultar 88C Air-
bags y pretensores, Airbag frontal del conduc-
tor: Extracción-Reposición
).

Extraer el volante (consultar 36B Dirección asisti-
da, Volante de dirección: Extracción-Reposi-
ción
).

Quitar los tornillos (8) bajo la semi-coquilla inferior.

Soltar las semi-coquillas inferiores y superiores.

Soltar la semi-coquilla superior del fuelle del tablero
de a bordo (9).

Extraer la semi-coquilla inferior de la empuñadura de
reglaje en altura del puesto de conducción.

Extraer el conjunto de mandos bajo el volante (con-
sultar  84A Mando - Señalización, Conjunto de
mandos bajo el volante: Extracción-Reposición
).

Extraer el casquillo receptor (consultar 82A Antiar-
ranque, Casquillo receptor: Extracción-Reposi-
ción
).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Efectuar un trazo de sierra en el tornillo de fijación
seccionable.

Quitar el tornillo (11) utilizando un destornillador pla-
no.

Soltar el conector.

112375

112376

8

10

9

112436

112435

11

82A

-

11

ANTIARRANQUE

Contactor de arranque: Extracción - Reposición

82A

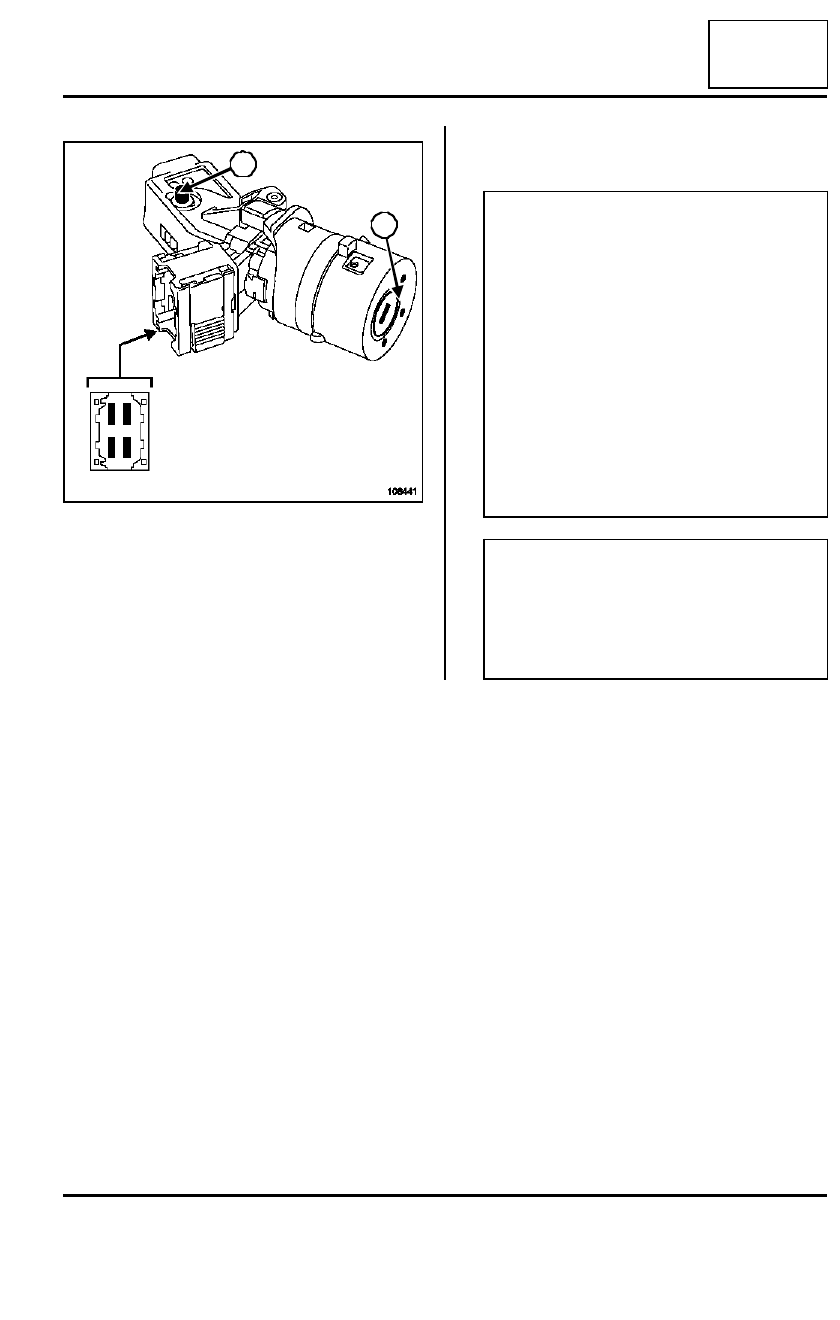

Posicionar la llave de contacto entre la primera y la
segunda posición (+Accesorios y +APC) (12).

Presionar en el espolón (13) de sujeción.

Extraer el contactor de arranque.

III - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

108441

13

12

ATENCIÓN

Durante las manipulaciones o almacenamiento
del contactor de arranque, hay que proteger el
contactor de arranque para no golpearlo o pre-
sionarlo.

Sustituir el contactor de arranque en caso de
alteración sin marcas visibles tras un mal trata-
miento, o de caída al suelo.

No ejercer esfuerzo en el contactor de arranque
que sigue estando solidario con la columna de
dirección.

Sustituir el casquillo transpondedor en caso de
caída al suelo.

Asegurarse de la ausencia de juego del anti-robo
en su funda de columna tras su atornillado.

Nota:

Por razones de inviolabilidad, apretar imperativa-
mente el contactor de arranque utilizando un tor-
nillo seccionable.

Tras el apriete, recuperar la parte seccionable del
tornillo.

82A

-

12

ANTIARRANQUE

Contactor de arranque: Extracción - Reposición

82A

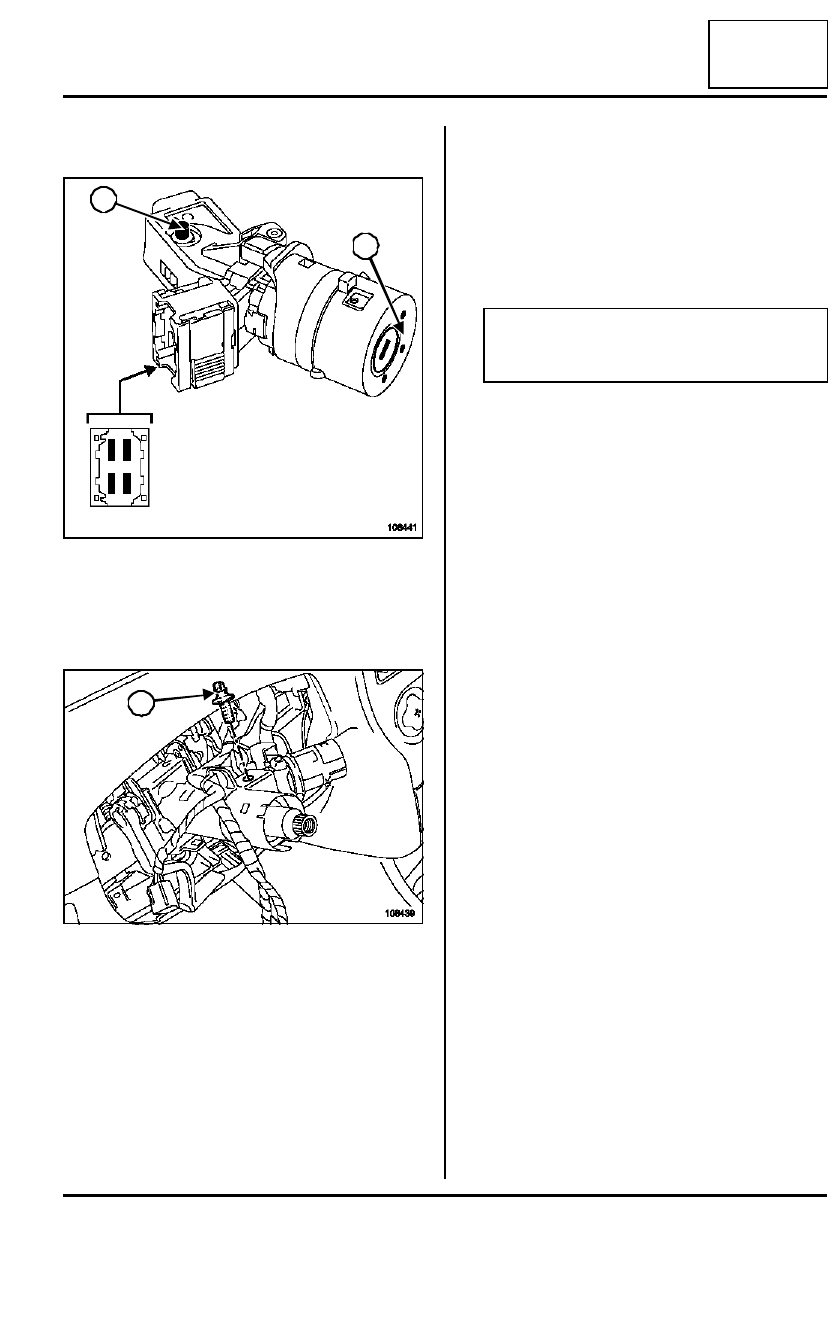

IV - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar la llave de contacto entre la primera y la
segunda posición (+Accesorios y +APC) (12).

Presionar en el espolón (13) de sujeción.

Montar el contactor de arranque.

Apretar el tornillo seccionable (14) hasta que se rom-
pa la cabeza del tornillo.

Bloquear el conector del contactor de arranque.

V - ETAPA FINAL

Colocar el casquillo receptor (consultar 82A Antiar-
ranque, Casquillo receptor: Extracción-Reposi-
ción
).

Colocar el conjunto de mandos bajo el volante (con-
sultar  84A Mando - Señalización, Conjunto de
mandos bajo el volante: Extracción-Reposición
).

Colocar la semi-coquilla inferior.

Introducir la semi-coquilla superior en la semi-co-
quilla inferior.

Encajar:

- las semi-coquillas inferiores y superiores,

- el fuelle del tablero de a bordo en la semi-coquilla

superior (9).

Poner los tornillos (8) bajo la semi-coquilla inferior.

Colocar el volante (consultar 36B Dirección asisti-
da, Volante de dirección: Extracción-Reposi-
ción
).

Encajar el airbag del conductor (consultar 88C Air-
bags y pretensores, Airbag frontal del conduc-
tor: Extracción-Reposición
).

Encajar los conectores en el cárter inferior (7).

Colocar el cárter inferior (7).

Apretar los tornillos (3),(5).

Encajar:

- el remache de plástico,

- el protector lateral del tablero de a bordo,

- el embellecedor (1),

- la junta de la puerta,

- el guarnecido de la parte inferior del tablero de a

bordo (6),

Conectar la batería (consultar 80A Batería, Batería:
Extracción-Reposición
).

108441

108439

13

12

14

ATENCIÓN

No estropear los espolones de clipsado de las
semi-coquillas.
