Renault Clio. Manual - parte 282

62B

-

17

CLIMATIZACIÓN REGULADA

Motor de distribución: Extracción - Reposición

DIRECCIÓN A DERECHA

62B

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

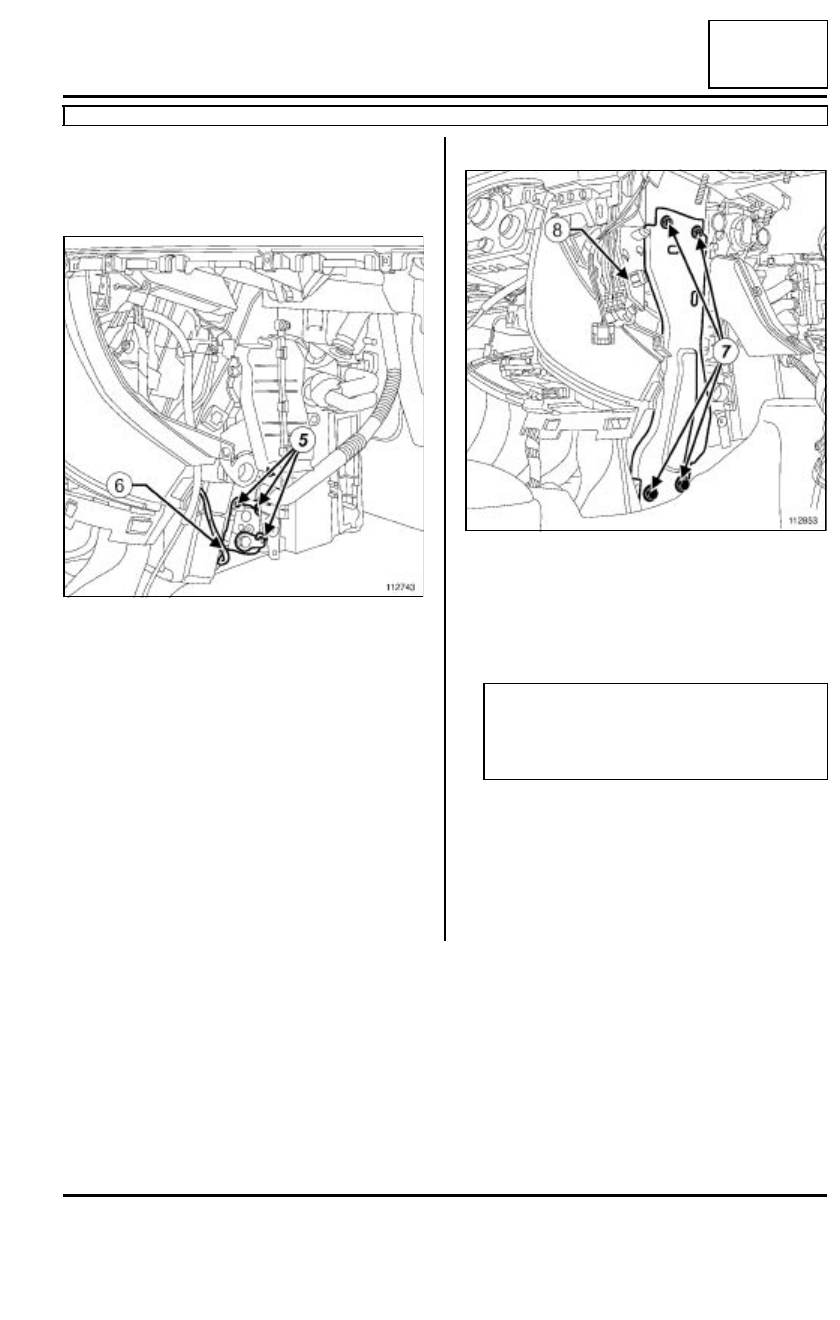

Colocar:

- el motor de distribución,

- los tornillos de fijación (5) del motor de distribución,

Conectar el conector (6) del motor de distribución.

II - ETAPA FINAL

Colocar:

- la placa de refuerzo del travesaño del tablero de a

bordo,

- los tornillos de fijación (7) de la placa de refuerzo

del travesaño del tablero de a bordo.

Encajar el portafusibles (8).

Colocar:

- la consola central (consultar MR 393, 57A, Acce-

sorios interiores, Consola central).

- el cárter inferior del tablero de a bordo del lado del

conductor (consultar MR 393, 57A, Accesorios in-
teriores, Tablero de a bordo).

112743

112853

Nota:

Asegurarse de la presencia del bloque filtrante
de goma en la placa de refuerzo del travesaño
del tablero de a bordo antes de su reposición

62B

-

18

CLIMATIZACIÓN REGULADA

Sonda de temperatura del habitáculo: Extracción - Reposición

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

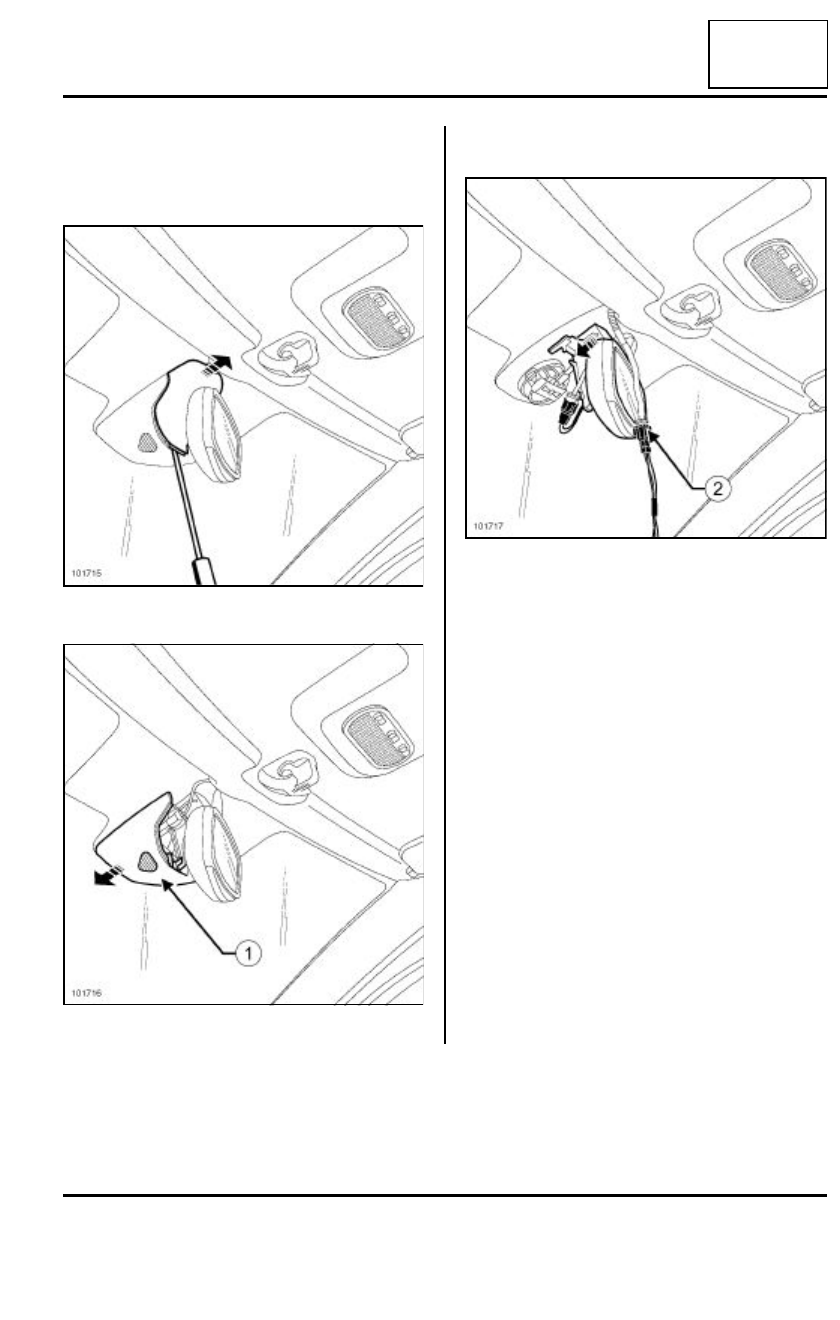

Soltar la coquilla superior.

Soltar la coquilla inferior (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (2) de la sonda de tempera-
tura del habitáculo.

Extraer:

- los tornillos de fijación de la sonda de temperatura

del habitáculo situada en el interior de la coquilla in-
ferior,

- la sonda de temperatura del habitáculo.

101715

101716

101717

62B

-

19

CLIMATIZACIÓN REGULADA

Sonda de temperatura del habitáculo: Extracción - Reposición

62B

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la sonda de temperatura del habitáculo,

- los tornillos de fijación de la sonda de temperatura

del habitáculo situada en el interior de la coquilla in-
ferior.

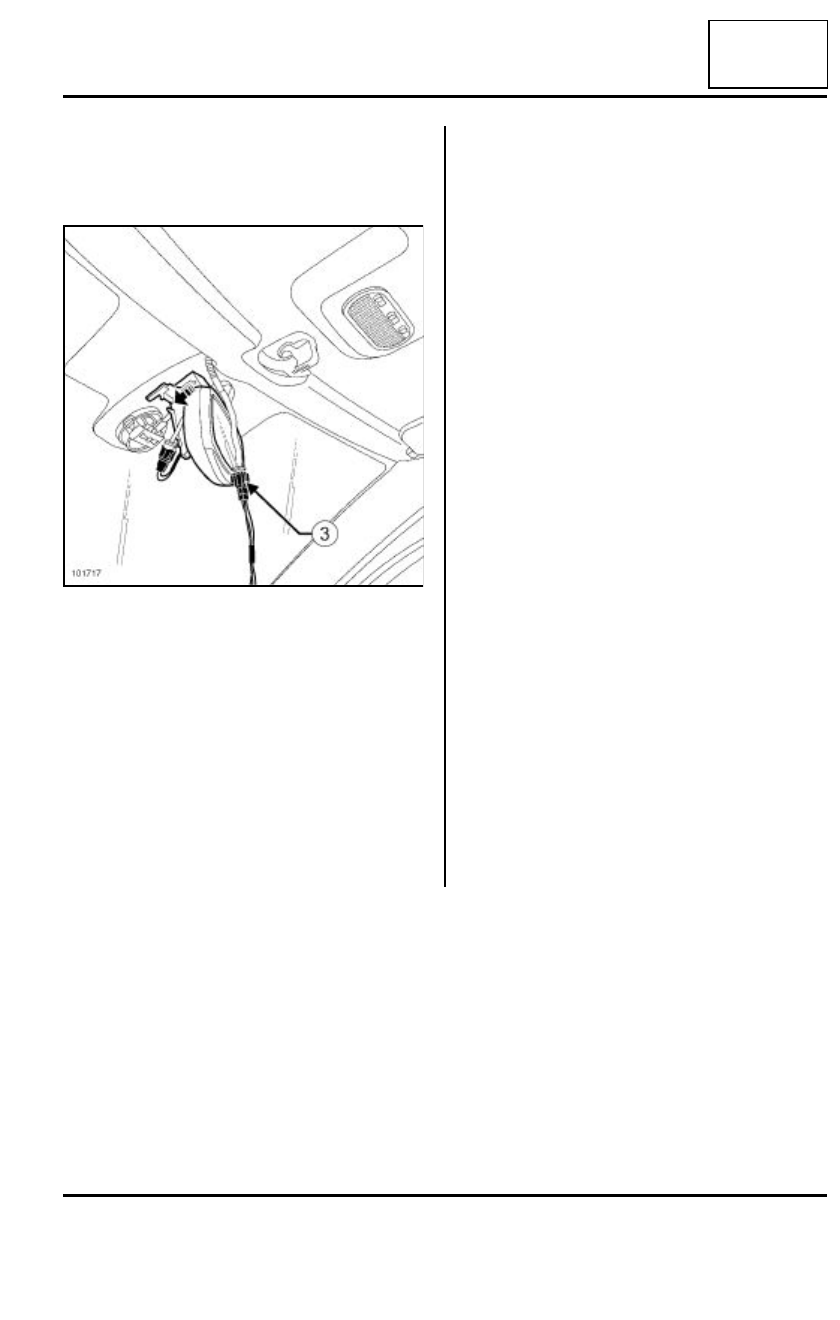

Conectar el conector (3) de la sonda de temperatura
del habitáculo.

II - ETAPA FINAL

Encajar:

- la coquilla inferior,

- la coquilla superior.

101717

62B

-

20

CLIMATIZACIÓN REGULADA

Detector de insolación: Extracción - Reposición

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

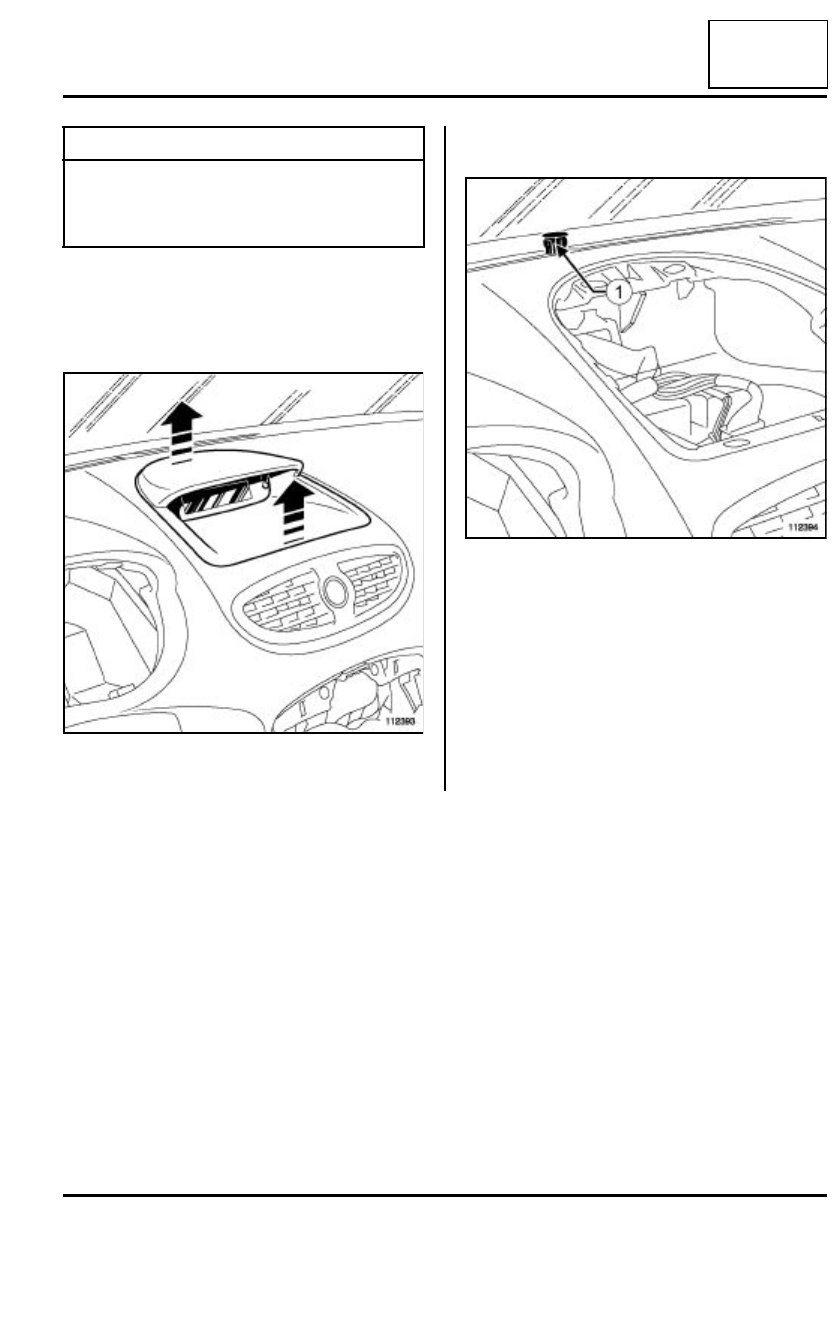

Soltar el soporte de la pantalla mediante el útil (Car.
1597).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer la sonda de temperatura del habitáculo (1)
por la parte inferior del tablero de a bordo.

Desconectar la sonda de temperatura del habitácu-
lo.

Extraer la sonda de temperatura del habitáculo.

Utillaje especializado indispensable

Car. 1597

Palanca para extraer
las grapas de la
empuñadura trasera
para curvas

112393

112394
