62B

-

21

CLIMATIZACIÓN REGULADA

Detector de insolación: Extracción - Reposición

62B

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar la sonda de temperatura del habitáculo.

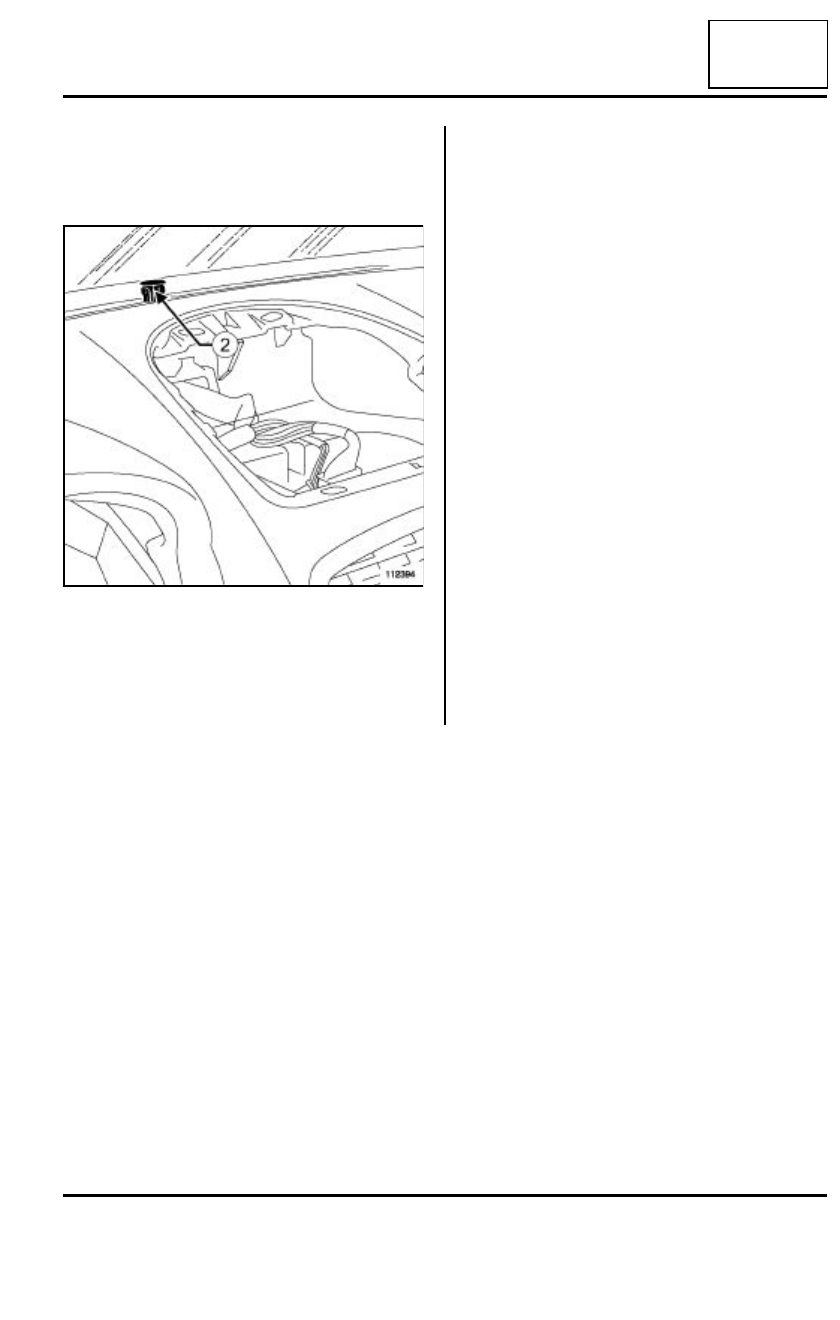

Colocar la sonda de temperatura del habitáculo (2).

II - ETAPA FINAL

Encajar el soporte de la pantalla.

112394

62C

-

1

CLIMATIZACIÓN NO REGULADA

Cuadro de mando: Extracción - Reposición

62C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

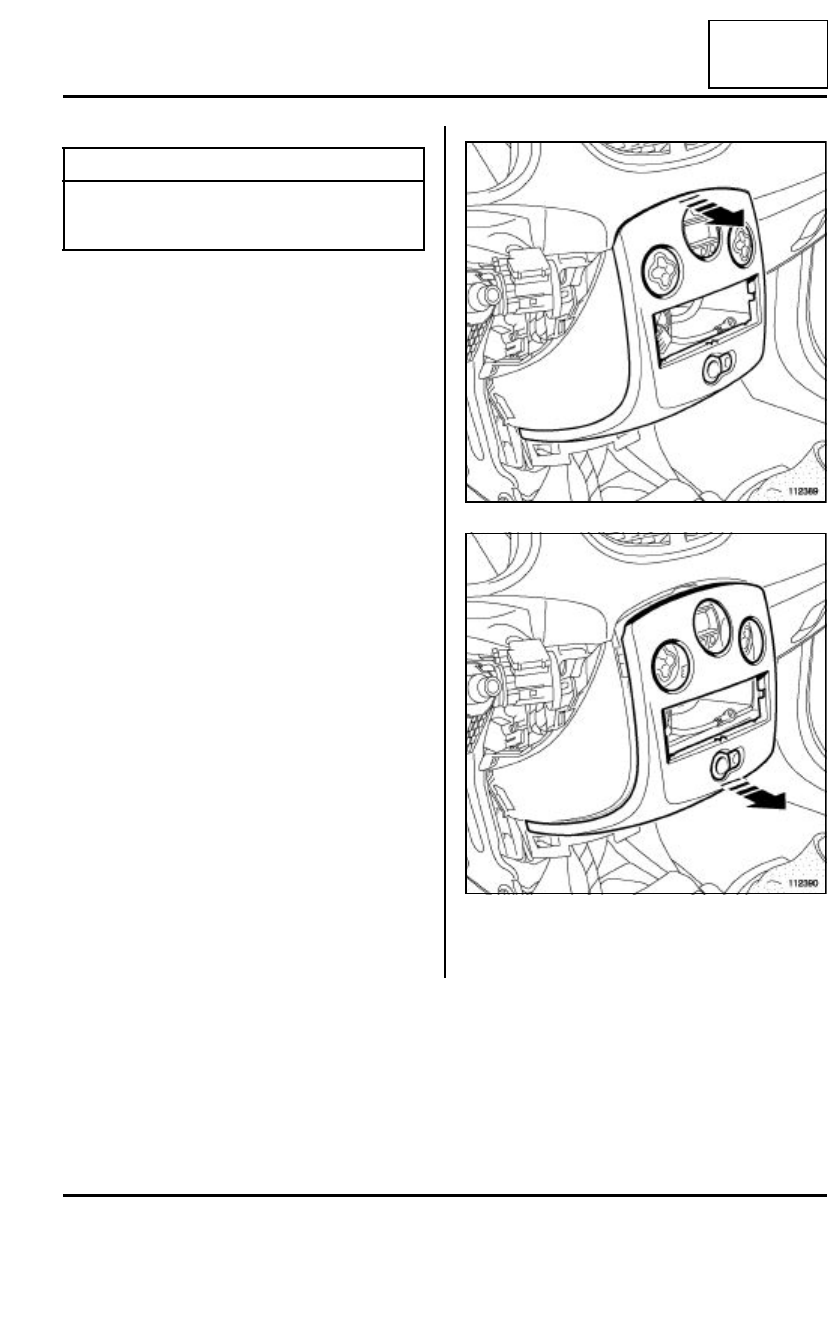

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

Pares de apriete

m

tornillo de fijación del
cuadro de mando de cli-
matización

2 N.m

112389

112390

62C

-

2

CLIMATIZACIÓN NO REGULADA

Cuadro de mando: Extracción - Reposición

62C

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

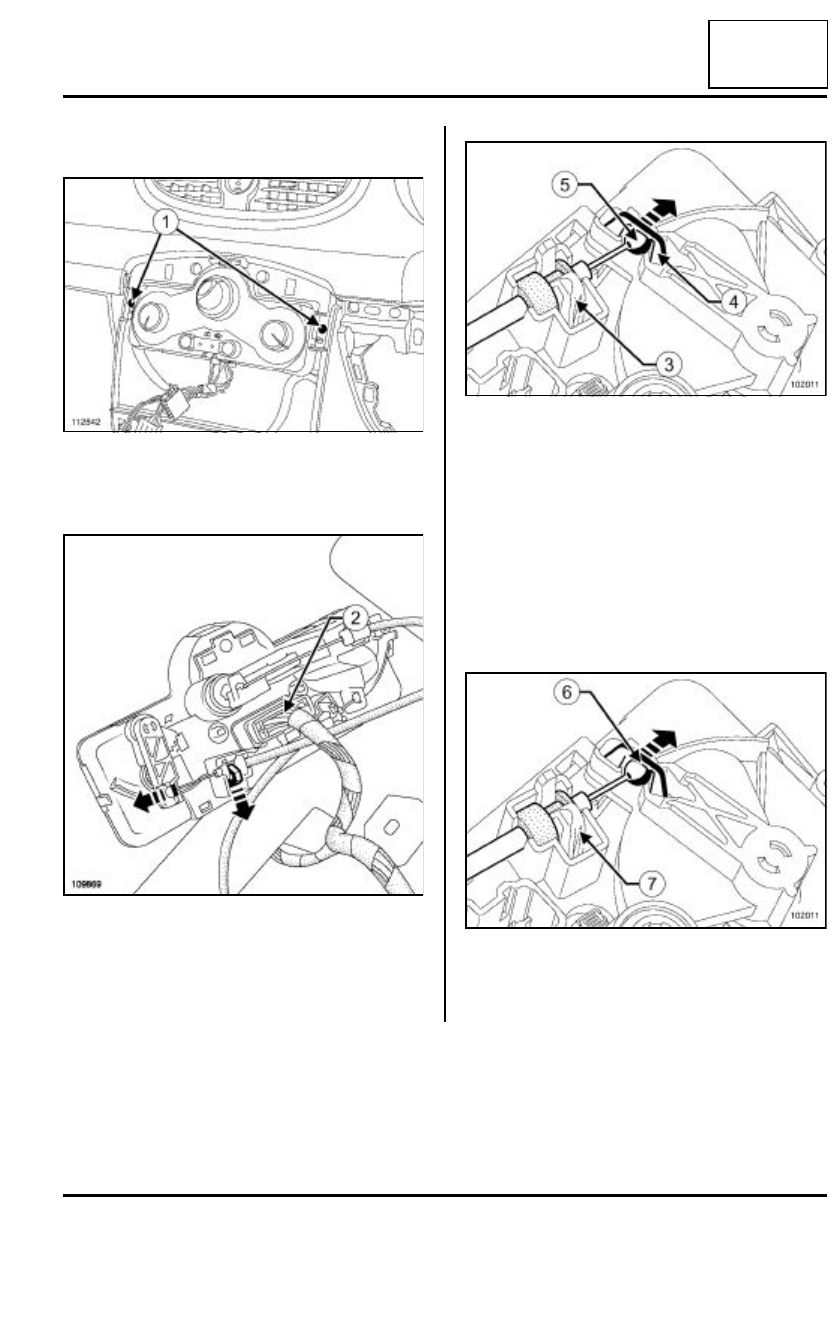

Extraer los tornillos de fijación (1) del cuadro de
mando de climatización.

Apartar el cuadro de mando de climatización.

Desconectar el conector (2) del cuadro de mando de
climatización.

Extraer los cables de mando del cuadro de mando.

Desencajar en (3).

Separar la patilla (4).

Extraer la rótula (5).

Extraer el cuadro de mando de climatización.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los cables de mando del cuadro de mando.

Introducir la rótula en  (6).

Encajar el freno de funda en (7).

112842

109869

102011

102011

62C

-

3

CLIMATIZACIÓN NO REGULADA

Cuadro de mando: Extracción - Reposición

62C

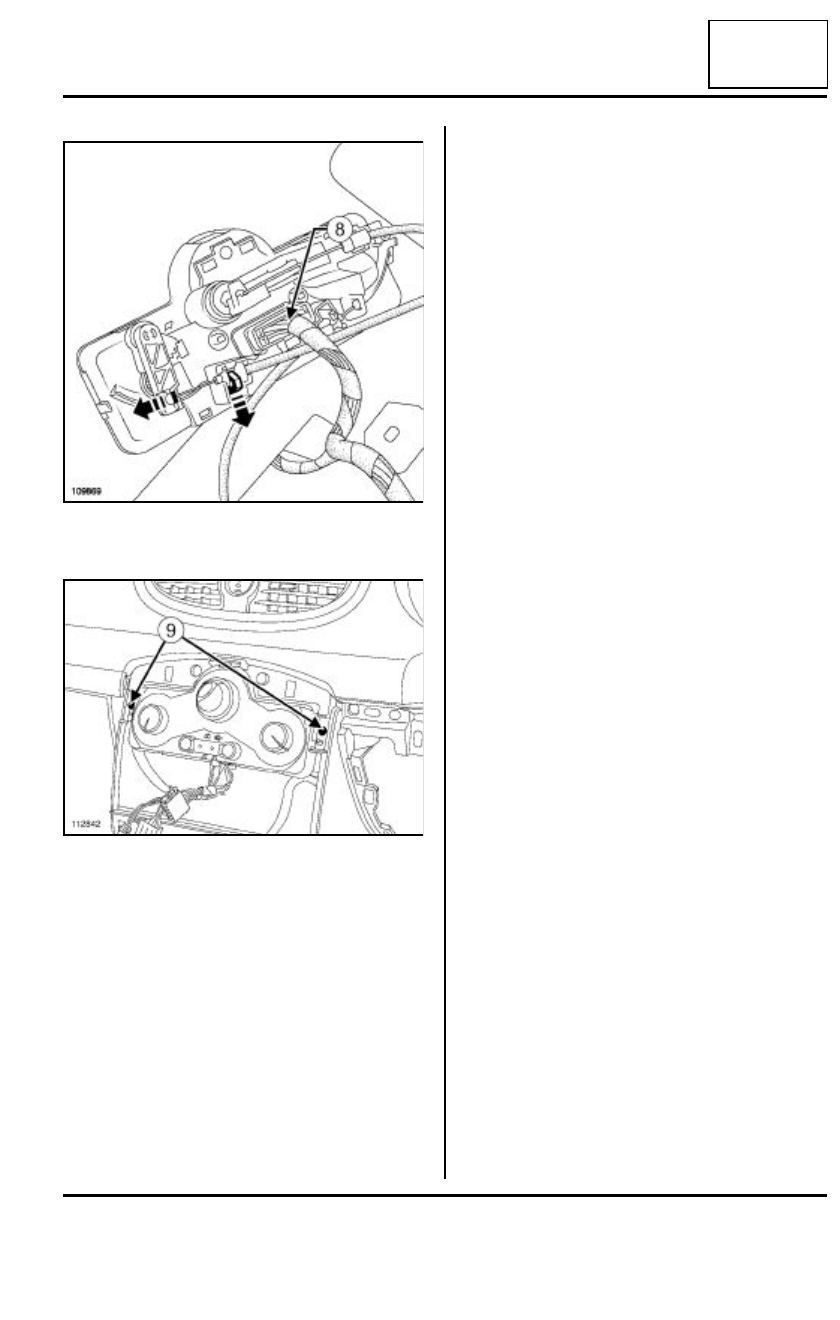

Conectar el conector (8) del cuadro de mando de cli-
matización.

Colocar los tornillos de fijación (9) del cuadro de
mando de climatización.

Apretar al par el tornillo de fijación del cuadro de
mando de climatización (2 N.m).

Colocar el cuadro de mando de climatización.

II - ETAPA FINAL

Encajar el guarnecido central comenzando por la
parte inferior.

Conectar los conectores.

Colocar:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado).

109869

112842
