CLIMATIZACIÓN REGULADA

Motor de reciclaje: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

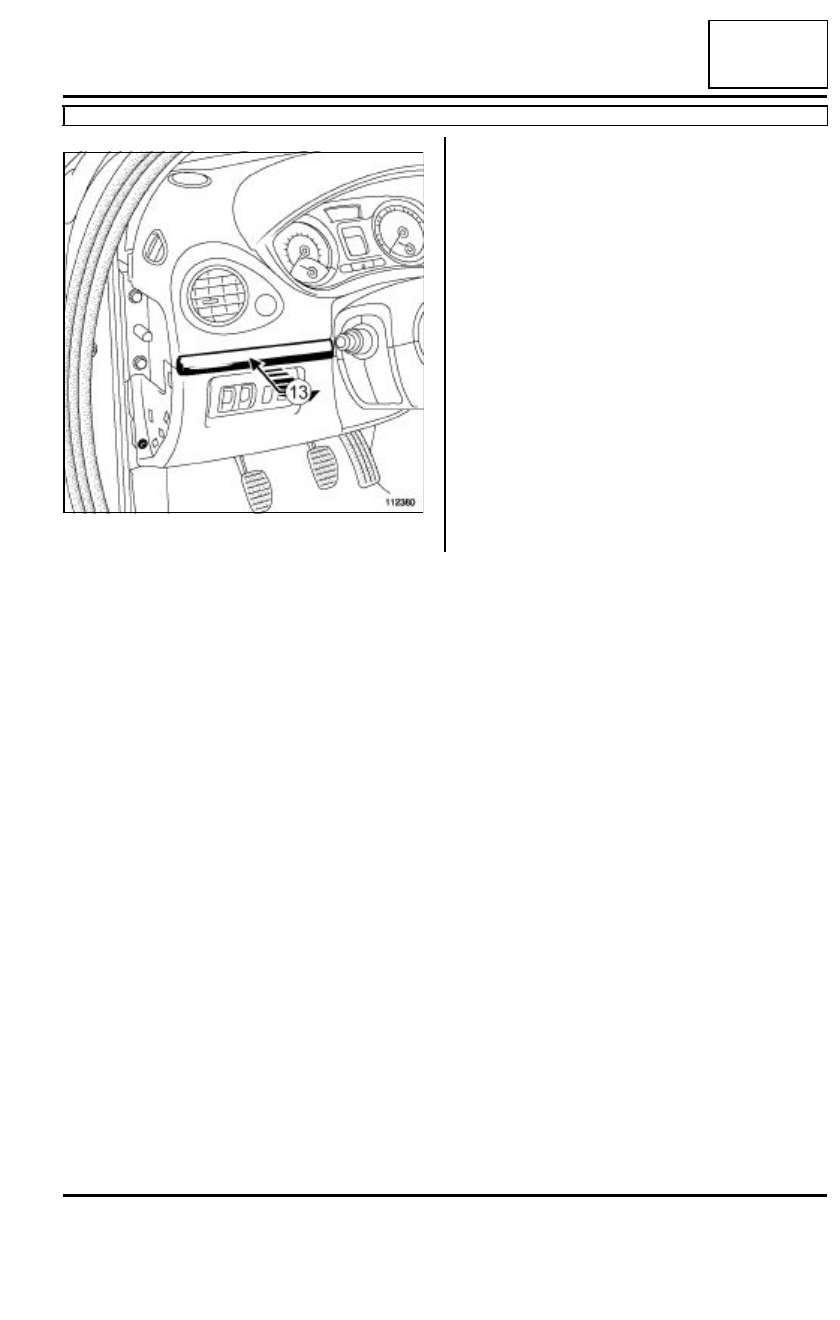

Encajar el embellecedor (13).

112380

62B

-

10

CLIMATIZACIÓN REGULADA

Motor de reciclaje: Extracción - Reposición

DIRECCIÓN A DERECHA

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guardaobjetos (consultar MR 393, 57A,
Accesorios interiores, Portaobjetos).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (2) del motor de reciclaje
(1).

Extraer:

- los tornillos de fijación (3) del motor de reciclaje,

- el motor de reciclaje.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el motor de reciclaje,

- los tornillos de fijación (4) del motor de reciclaje,

Conectar el conector (5) del motor de reciclaje.

II - ETAPA FINAL

Colocar el portaobjetos (consultar MR 393, 57A, Ac-
cesorios interiores, Portaobjetos).

112734

112734

62B

-

11

CLIMATIZACIÓN REGULADA

Motor de mezcla: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la consola central (consultar MR 393, 57A,
Accesorios interiores, Consola central).

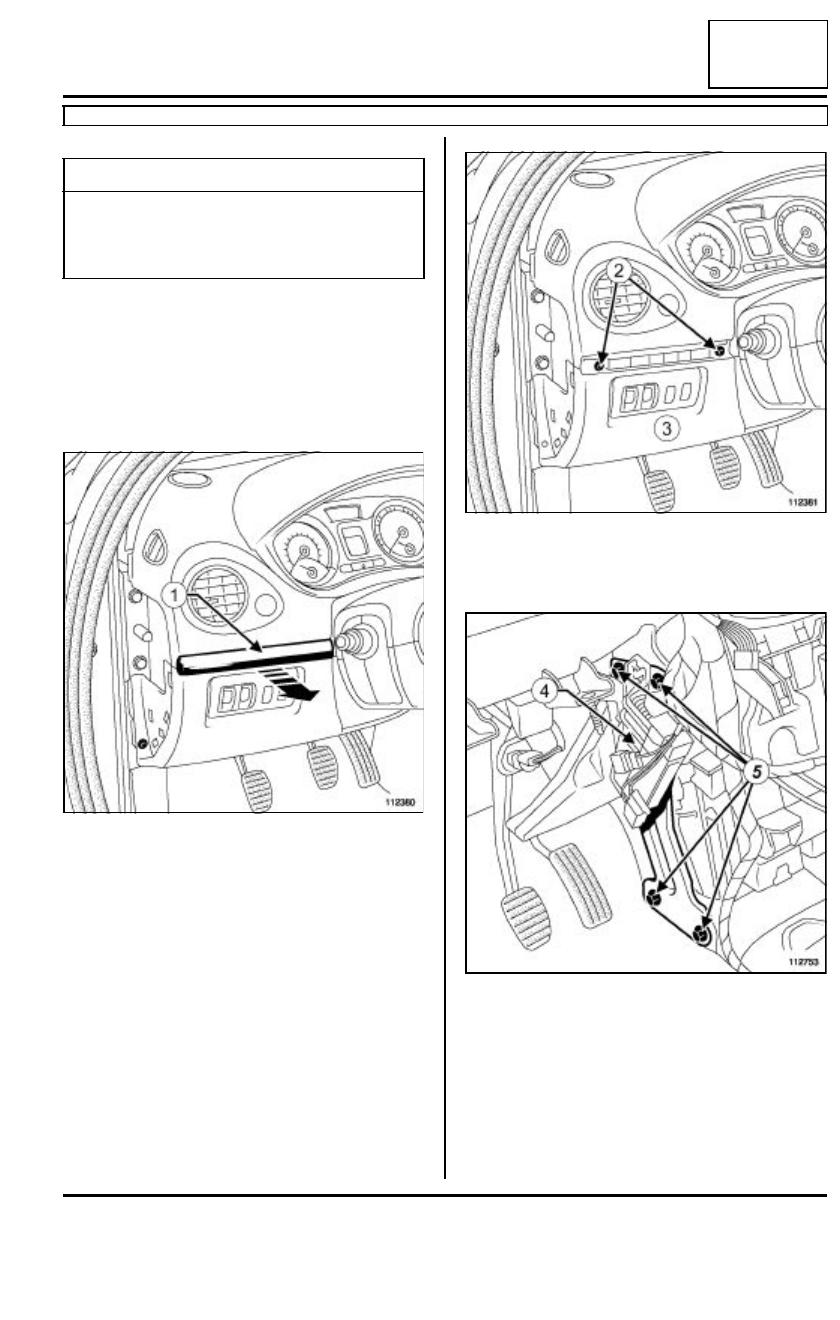

Soltar el embellecedor (1).

Quitar los tornillos de fijación (2) del cárter inferior.

Extraer el cárter inferior (3).

Soltar la caja portafusibles (4).

Apartar el portafusibles.

Extraer:

- los tornillos de fijación (5) de la placa de refuerzo

del travesaño del tablero de a bordo,

- la placa de refuerzo del travesaño del tablero de a

bordo.

Pares de apriete

m

tornillos de fijación de la
placa de refuerzo  del
travesaño del tablero de
a bordo

21 N.m

112380

112381

112753

62B

-

12

CLIMATIZACIÓN REGULADA

Motor de mezcla: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

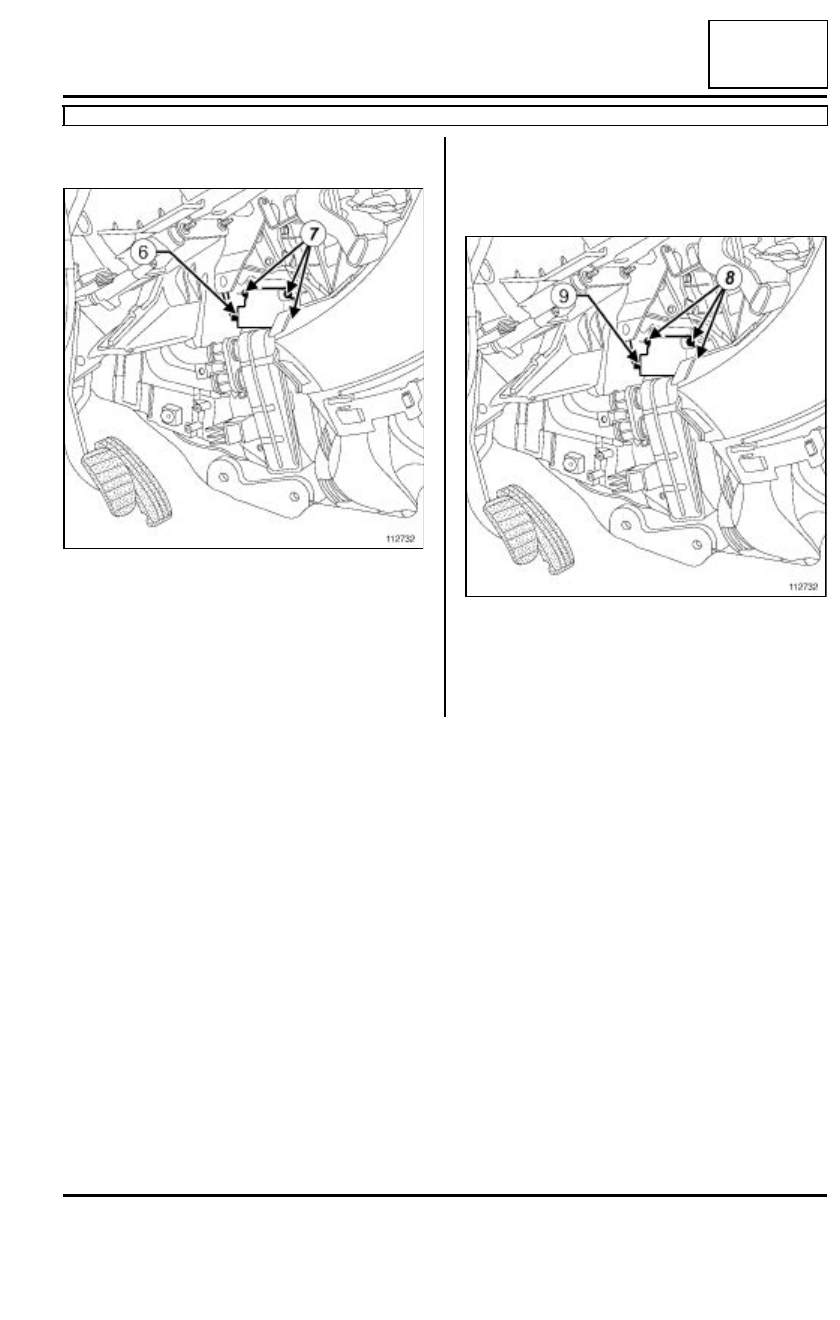

Desconectar el conector (6) del motor de mezcla.

Extraer:

- los tornillos de fijación (7) del motor de mezcla,

- el motor de mezcla.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el motor de mezcla,

- los tornillos de fijación (8) del motor de mezcla.

Conectar el conector (9) del motor de mezcla.

112732
