CLIMATIZACIÓN REGULADA

Módulo de potencia: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

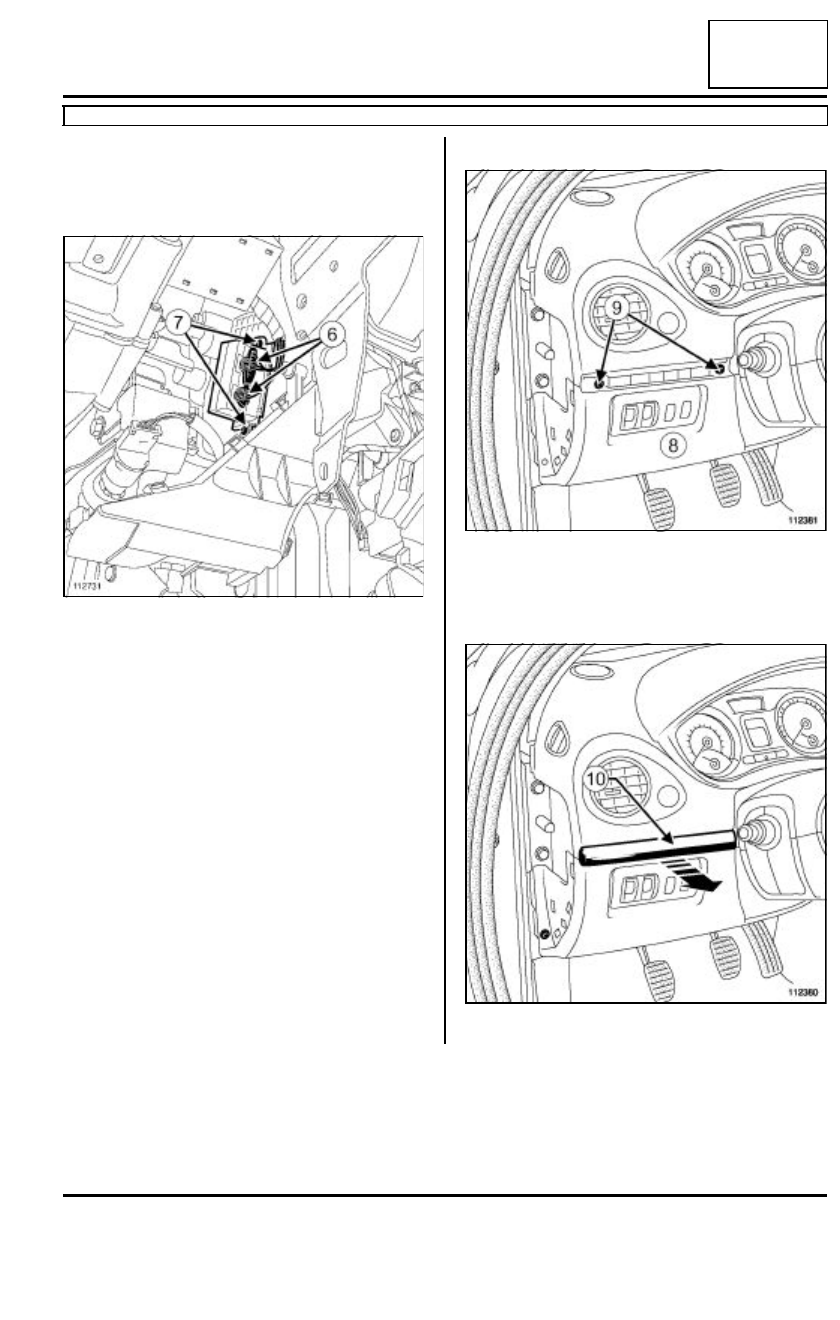

Colocar:

- el módulo de potencia,

- los tornillos de fijación (7) del módulo de potencia.

Conectar los conectores (6) del módulo de potencia.

II - ETAPA FINAL

Colocar:

- el cárter inferior (8),

- los tornillos de fijación (9).

Encajar el embellecedor (10).

112731

112381

112380

62B

-

6

CLIMATIZACIÓN REGULADA

Módulo de potencia: Extracción - Reposición

DIRECCIÓN A DERECHA

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guardaobjetos (consultar MR393, 57A,
Accesorios interiores, Portaobjetos).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

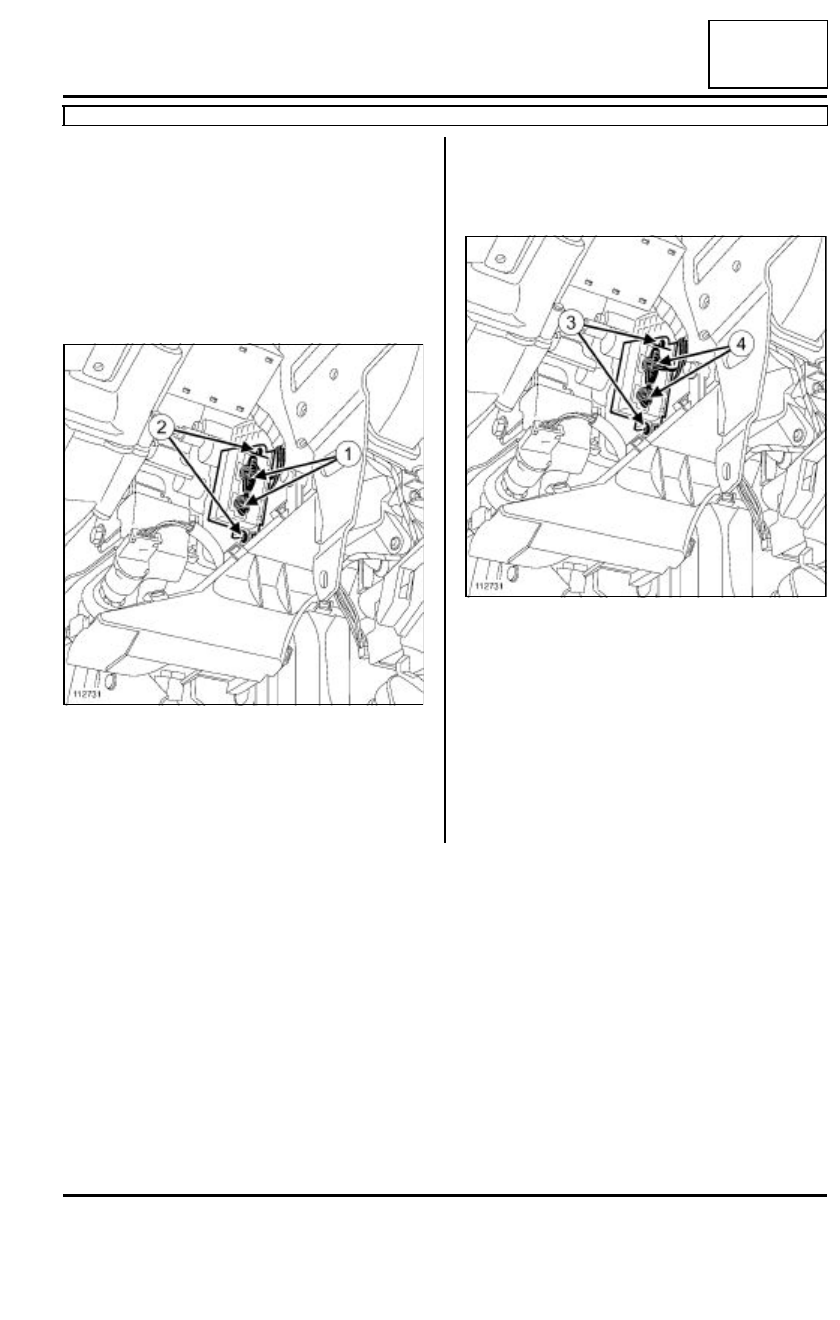

Desconectar los conectores (1) del módulo de po-
tencia.

Extraer:

- los tornillos de fijación (2) del módulo de potencia,

- el módulo de potencia.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el módulo de potencia,

- los tornillos de fijación (3) del módulo de potencia.

Conectar los conectores (4) del módulo de potencia.

II - ETAPA FINAL

Colocar el portaobjetos (consultar MR393, 57A, Ac-
cesorios interiores, Portaobjetos).

112731

112731

62B

-

7

CLIMATIZACIÓN REGULADA

Motor de reciclaje: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

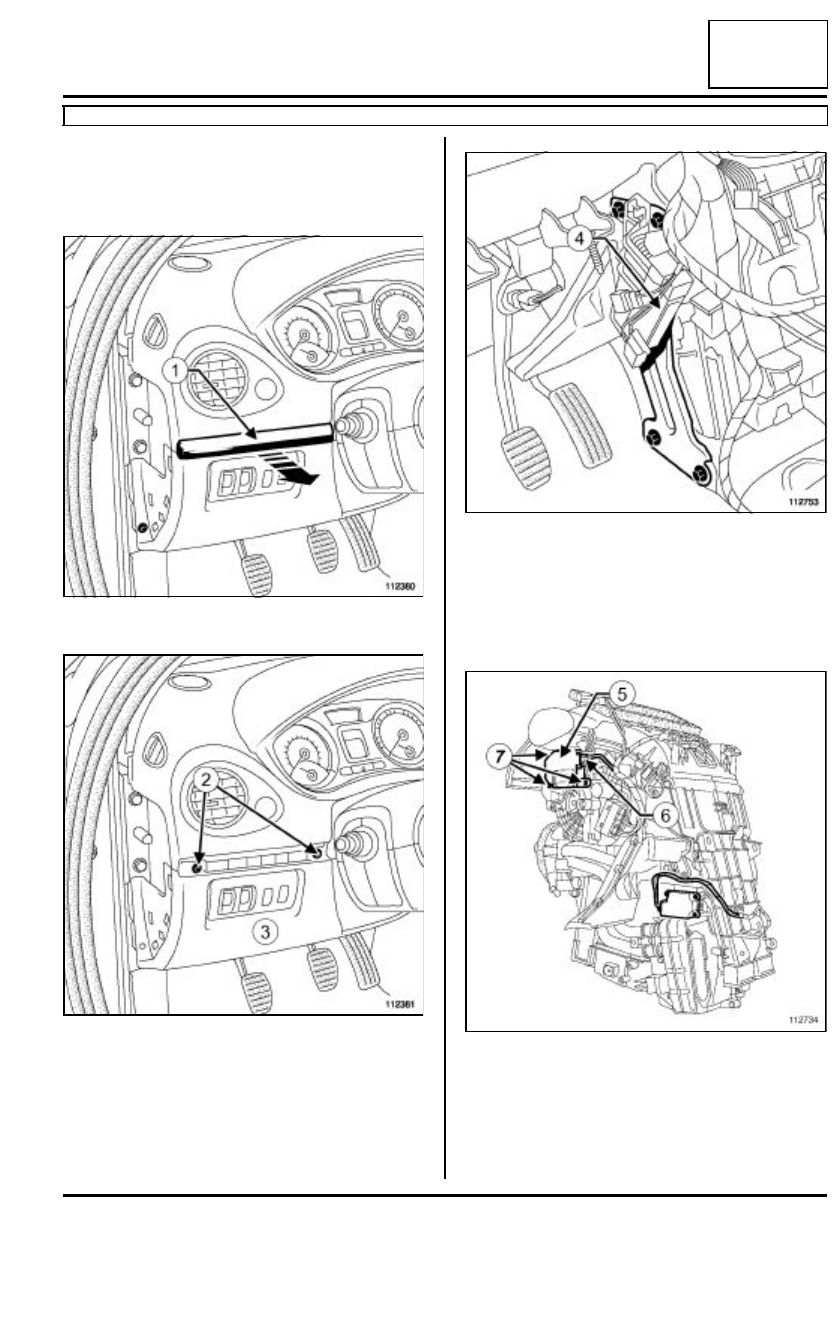

Soltar el embellecedor (1).

Quitar los tornillos de fijación (2).

Extraer el cárter inferior (3).

Soltar el portafusibles (4).

Apartar el portafusibles.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (6) del motor de reciclaje
(5).

Extraer:

- los tornillos de fijación (7) del motor de reciclaje,

- el motor de reciclaje.

112380

112381

112753

112734

62B

-

8

CLIMATIZACIÓN REGULADA

Motor de reciclaje: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

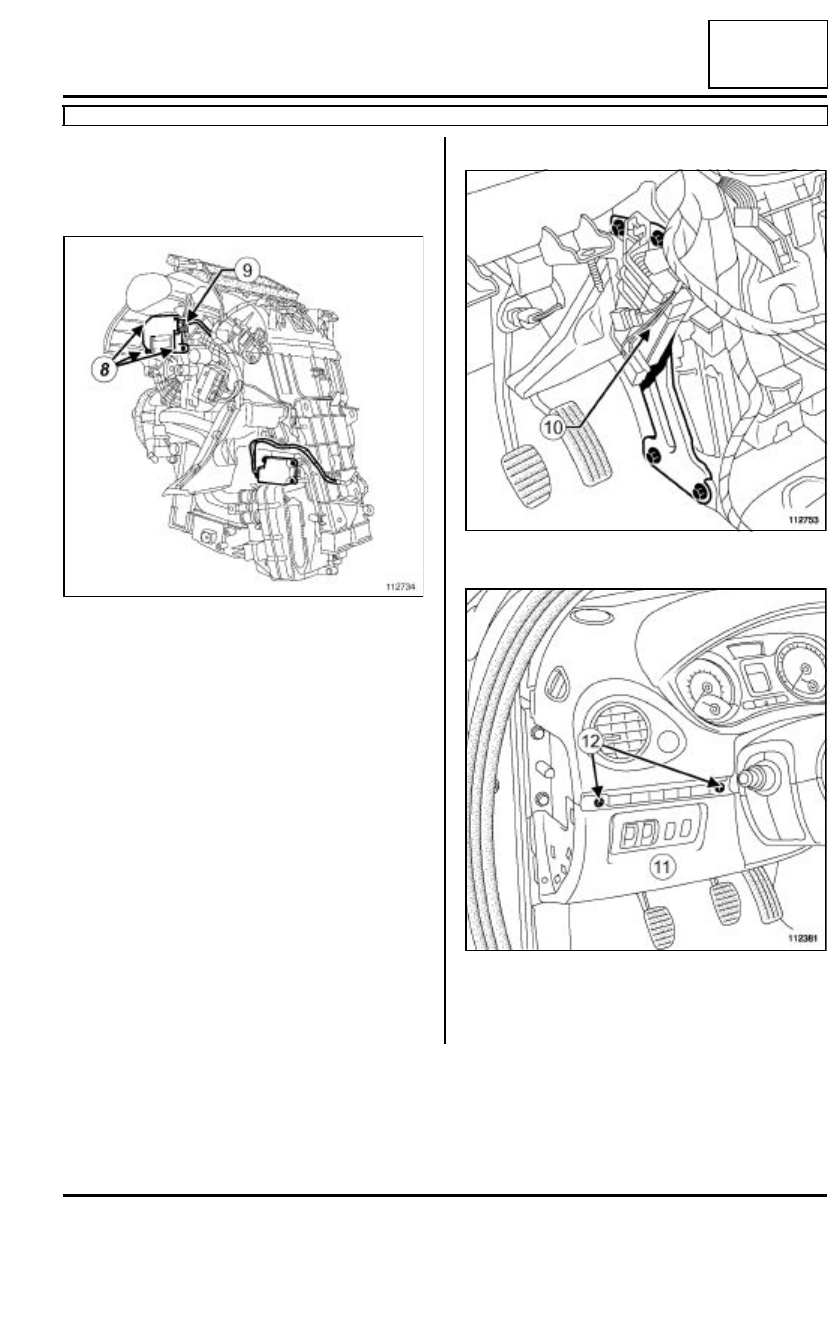

Colocar:

- el motor de reciclaje,

- los tornillos de fijación (8) del motor de reciclaje,

Conectar el conector (9) del motor de reciclaje.

II - ETAPA FINAL

Enganchar el portafusibles (10).

Colocar:

- el cárter inferior (11),

- los tornillos de fijación (12) del cárter inferior.

112734

112753
