38C

-

2

ANTIBLOQUEO DE RUEDAS

ABS con ESP: Esquema funcional

38C

El captador de ángulo del volante está integrado en la
dirección asistida eléctrica. Este captador es indes-
montable.

(14)

Botón de desconexión del ESP

(15)

Contactor de stop

(16)

Bomba de frenos

Número

Designación

Número

Tipo de unión

(A)

Red CAN

(B)

Unión alámbrica

(C)

Unión hidráulica

Nota:

El grupo hidráulico del antibloqueo de rueda-control
dinámico de conducción contiene 12 electroválvu-
las, y el calculador contiene 46 vías.

38C

-

3

ANTIBLOQUEO DE RUEDAS

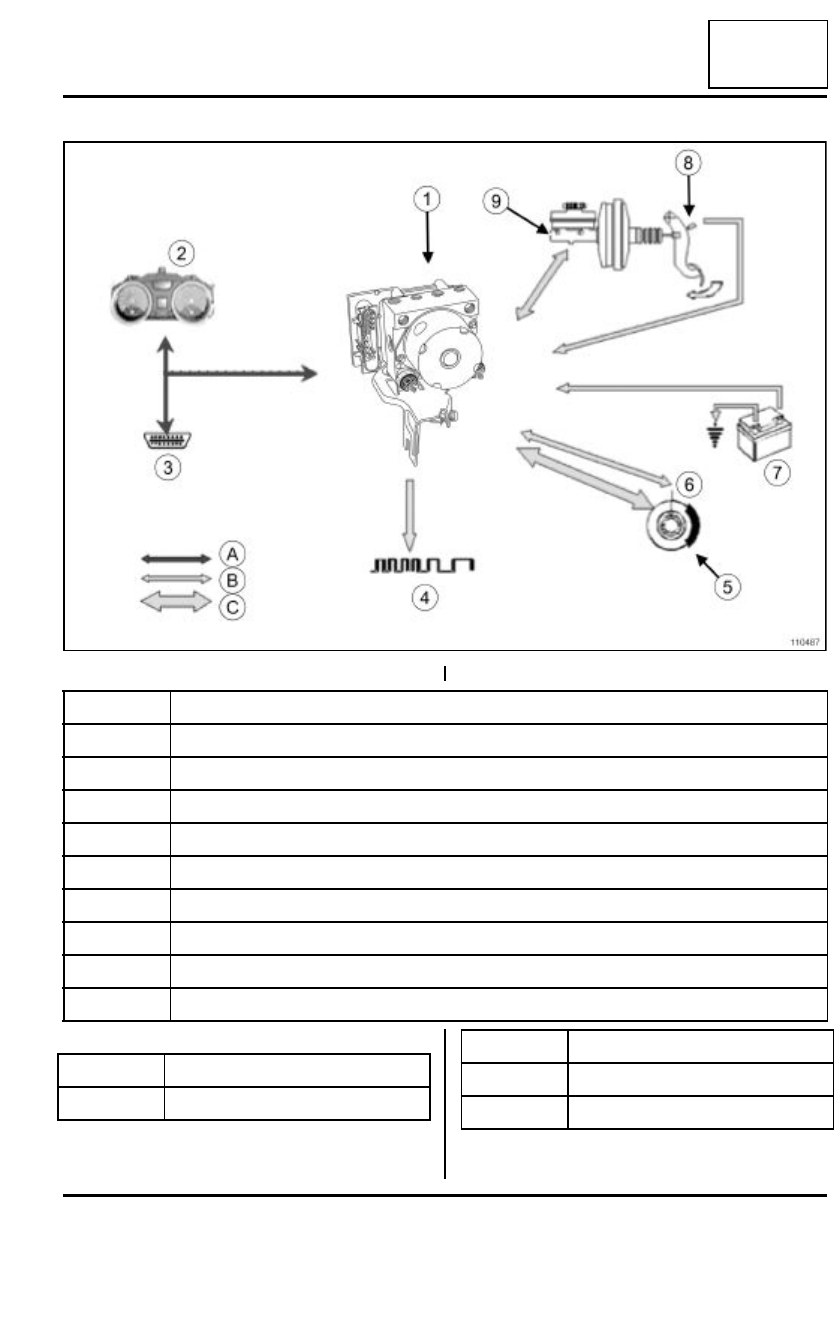

ABS sin ESP: Esquema funcional

38C

Grupo hidráulico ocho electroválvulas

110487

Número

Designación

(1)

Grupo hidráulico

(2)

Testigo ABS en el cuadro de instrumentos

(3)

Toma de diagnóstico

(4)

Velocidad del vehículo

(5)

Disco de freno con rodamiento instrumentado

(6)

Captador de velocidad de la rueda

(7)

Batería

(8)

Contactor de stop

(9)

Bomba de frenos

Número

Tipo de unión

(A)

Red CAN

(B)

Unión alámbrica

(C)

Unión hidráulica

Número

Tipo de unión

38C

-

4

ANTIBLOQUEO DE RUEDAS

ABS sin ESP: Esquema funcional

38C

Nota:

El grupo hidráulico del sistema de antibloqueo de
ruedas contiene 8 electroválvulas, y el calculador
contiene 26 vías.

38C

-

5

ANTIBLOQUEO DE RUEDAS

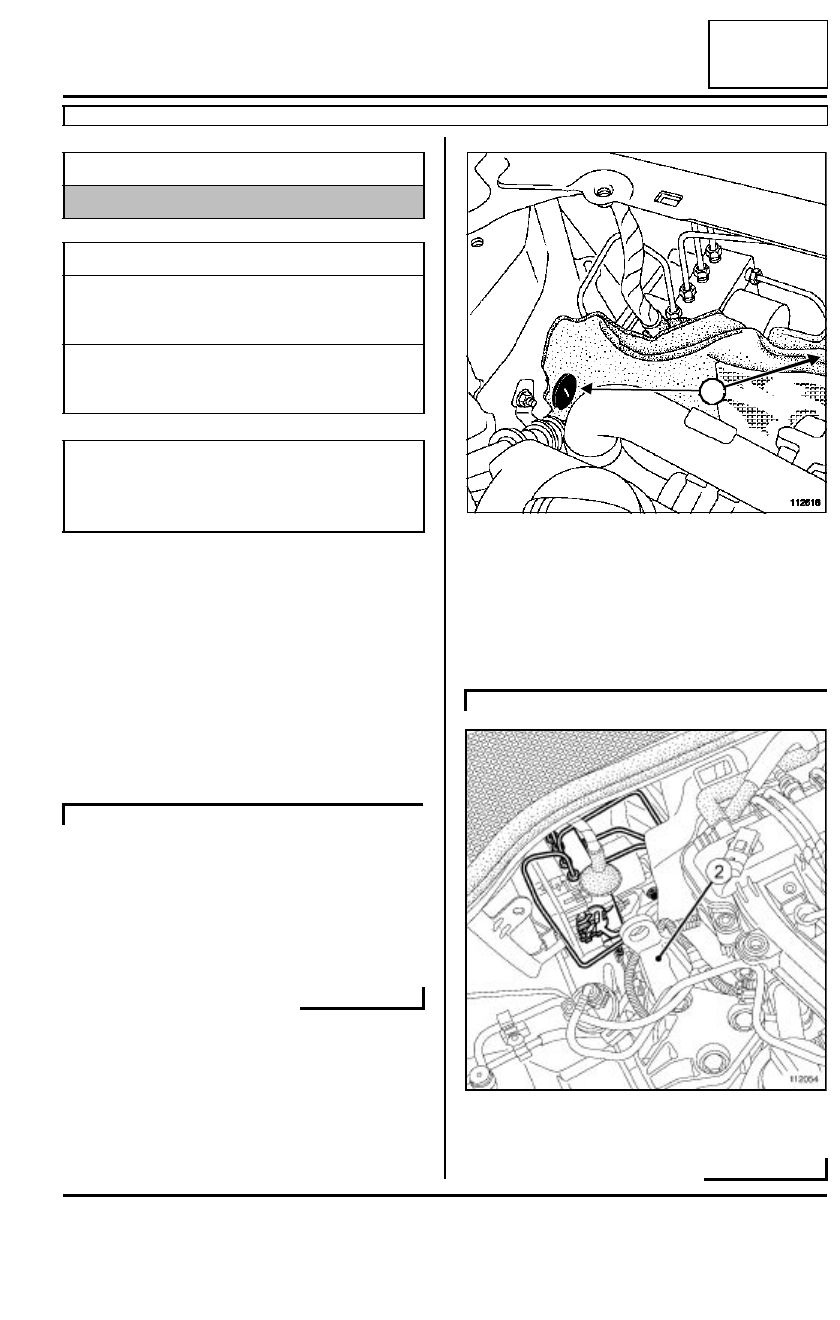

Grupo hidráulico sin ESP: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

38C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Colocar el útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

Extraer:

- el mecanismo de barrido (consultar Mecanismo

del limpiaparabrisas: Extracción - Reposición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero).

Extraer los dos clips (1) del insonorizante.

Separar el insonorizante para acceder al grupo hi-
dráulico.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el anillo de levantamiento (2).

Material indispensable

aprieta-pedal

Pares de apriete

m

tuercas de fijación del
bloque hidráulico en su
sopor te

8 N.m

racores de los tubos de
freno en el grupo
hidráulico

14 N.m

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carrocería
en la periferia del sistema de frenado.

K9K

112618

K4J o K4M

112054
