Renault Clio. Manual - parte 245





37A

-

82

MANDOS DE ELEMENTOS MECÁNICOS

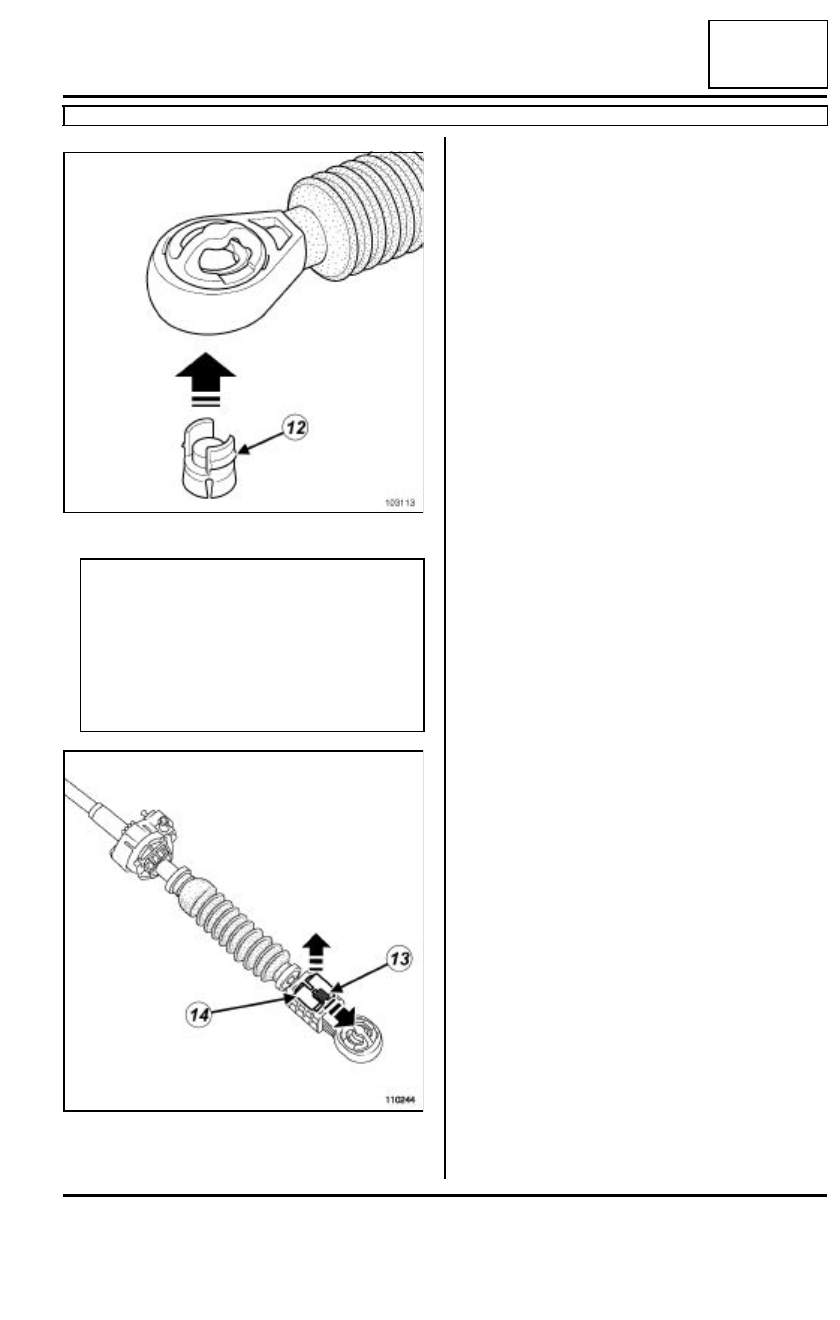

Cajetín de mando de las velocidades: Extracción - Reposición

DP0

37A

Empujar el clip (13) hacia adelante.

Levantar el clip (14) hacia arriba.

Grapar el cable de mando al freno de funda.

Encajar el extremo del cable en la rótula del contac-
tor multifunción.

Accionar el clip (13) para bloquear el extremo del
cable.

Verificar el correcto funcionamiento del sistema y el
paso de las velocidades.

Conectar el conector del cableado de la caja de ve-
locidades automática.

III - ETAPA FINAL

Colocar:

- la pantalla térmica,

- las fijaciones de la pantalla térmica.

Colocar:

- la línea de escape a la altura del silencioso,

- las fijaciones del colector de escape,

- las fijaciones de los silentblocs de la línea de esca-

pe.

Apretar a los pares:

- las fijaciones del colector de escape (25 N.m),

- las  fijaciones de los silentblocs de la línea de

escape (8 N.m).

Colocar:

- el protector bajo el motor,

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- la batería (consultar Batería: Extracción - Repo-

sición).

103113

ATENCIÓN

- Sustituir sistemáticamente el clip (12) del cable

de mando de la caja de velocidades automática
tras cada extracción.

- Marcar bien la posición de la palanca de selec-

ción antes de realizar la intervención: en su
defecto, poner el selector y el contactor multi-
función en posición Neutra.

110244

37A

-

83

MANDOS DE ELEMENTOS MECÁNICOS

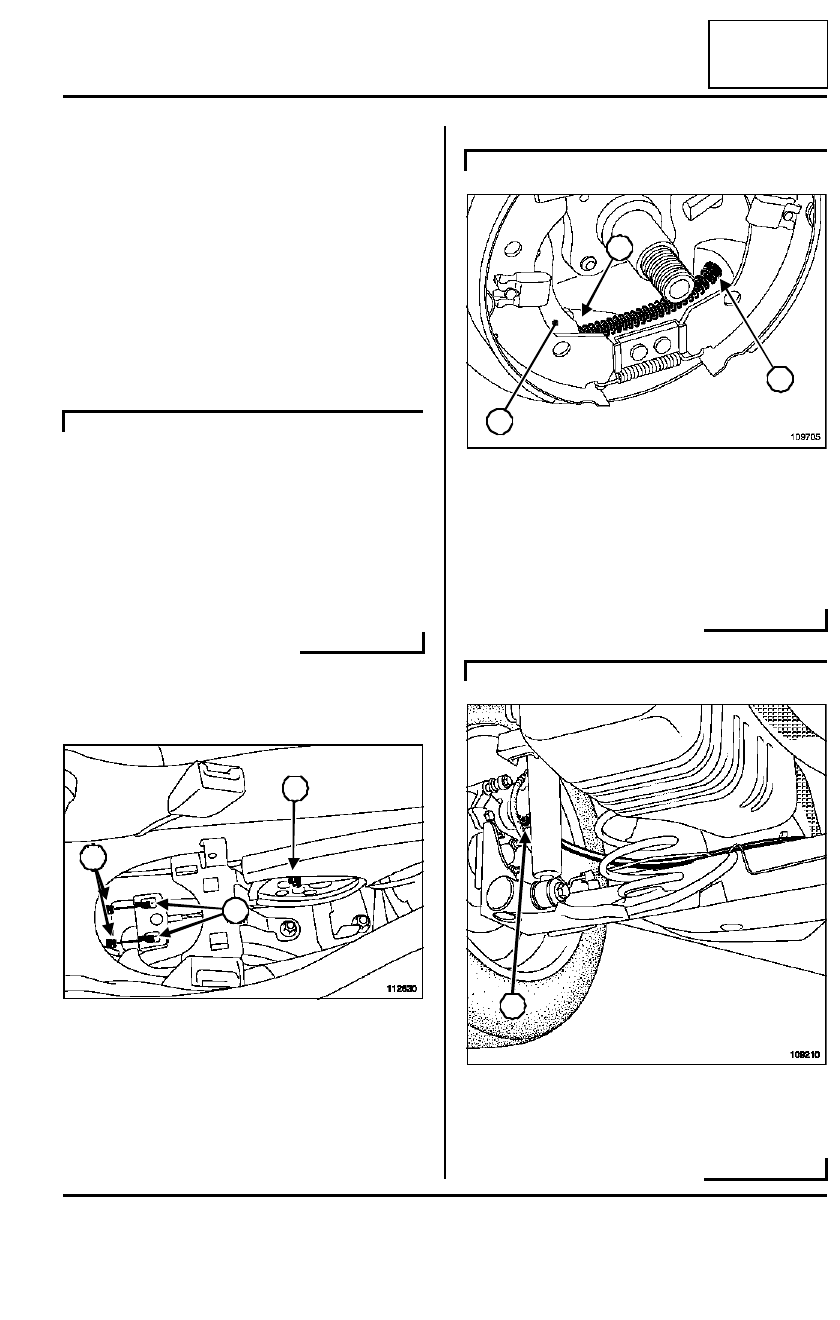

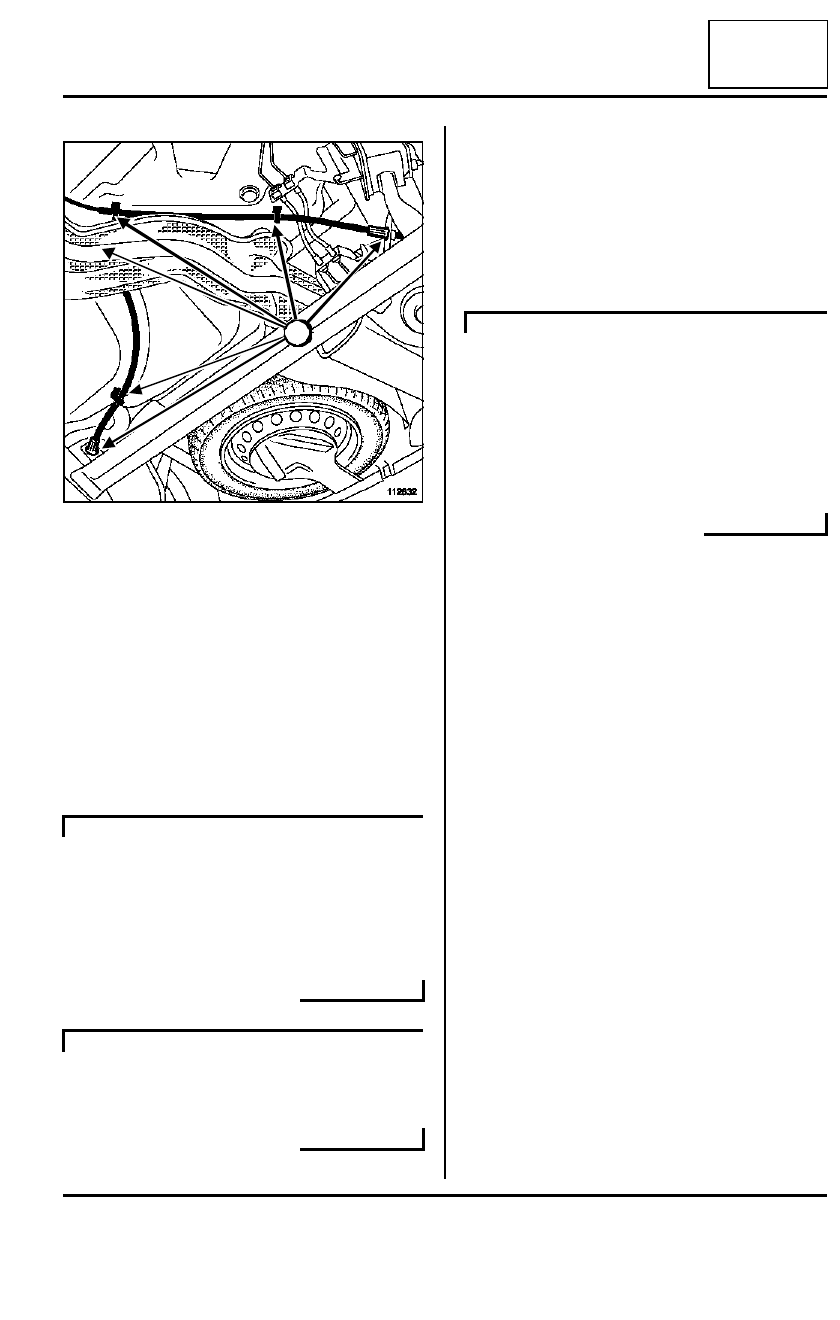

Cables del freno de aparcamiento: Extracción - Reposición

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to
).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición
).

Extraer la consola central (consultar MR 393 Carro-
cería, Accesorios interiores inferiores, consola
central
).

Extraer:

- las ruedas (consultar 35A,  Ruedas y neumáti-

cos:,  Rueda: Extracción - Reposición, página
35A-4),

- los tambores (consultar 33AElementos portado-

res traseros,  Tambor de freno trasero: Extrac-
ción - Reposición
, página 33A-11).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar la tuerca de reglaje (1) de los cables del freno
de aparcamiento lo suficiente como para extraer los
cables del freno de aparcamiento.

Extraer los cables (2) del freno de aparcamiento a la
altura de la palanca de mando.

Soltar la funda (3) de su retención en la carrocería
con ayuda de una pinza.

Extraer el cable (4) del freno de aparcamiento de la
palanca (5) con ayuda de una pinza y de un destor-
nillador.

Soltar la funda (6) del cable del freno de aparca-
miento del plato de tambor.

Extraer los cables (7) del freno de aparcamiento a la
altura de los estribos de freno.

FRENO DE TAMBOR

112630

2

1

3

FRENO DE TAMBOR

109705

FRENO DE DISCO

109210

5

4

6

7

37A

-

84

MANDOS DE ELEMENTOS MECÁNICOS

Cables del freno de aparcamiento: Extracción - Reposición

37A

Desgrapar los cables del freno de aparcamiento de
sus guías (8).

Extraer los cables del freno de aparcamiento.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los cables del freno de aparcamiento.

Grapar los cables del freno de aparcamiento en sus
guía.

Enganchar la funda del cable del freno de aparca-
miento en el plato del tambor.

Colocar el cable del freno de aparcamiento en el
alojamiento de la palanca con ayuda de una pinza y
de un destornillador.

Colocar los cables del freno de aparcamiento a la al-
tura de los estribos de freno.

Enganchar la funda de su retención en la carrocería.

Colocar los cables del freno de aparcamiento a la al-
tura de la palanca de mando.

Efectuar el reglaje de los cables del freno de aparca-
miento (consultar 3 7 A Mandos de elementos
mecánicos
Palanca del freno de aparcamiento:
Reglaje
, página 37A-41).

II - ETAPA FINAL

Colocar:

- los tambores (consultar 33AElementos portado-

res traseros,  Tambor de freno trasero: Extrac-
ción - Reposición
, página 33A-11),

- las ruedas (consultar 35A,  Ruedas y neumáti-

cos:,  Rueda: Extracción - Reposición, página
35A-4).

Colocar la consola central (consultar MR 393 Carro-
cería, Accesorios interiores inferiores, consola
central
).

Conectar la batería (consultar Batería: Extracción -
Reposición
).

112632

FRENO DE TAMBOR

FRENO DE DISCO

8

8

8

FRENO DE TAMBOR

38C

-

1

ANTIBLOQUEO DE RUEDAS

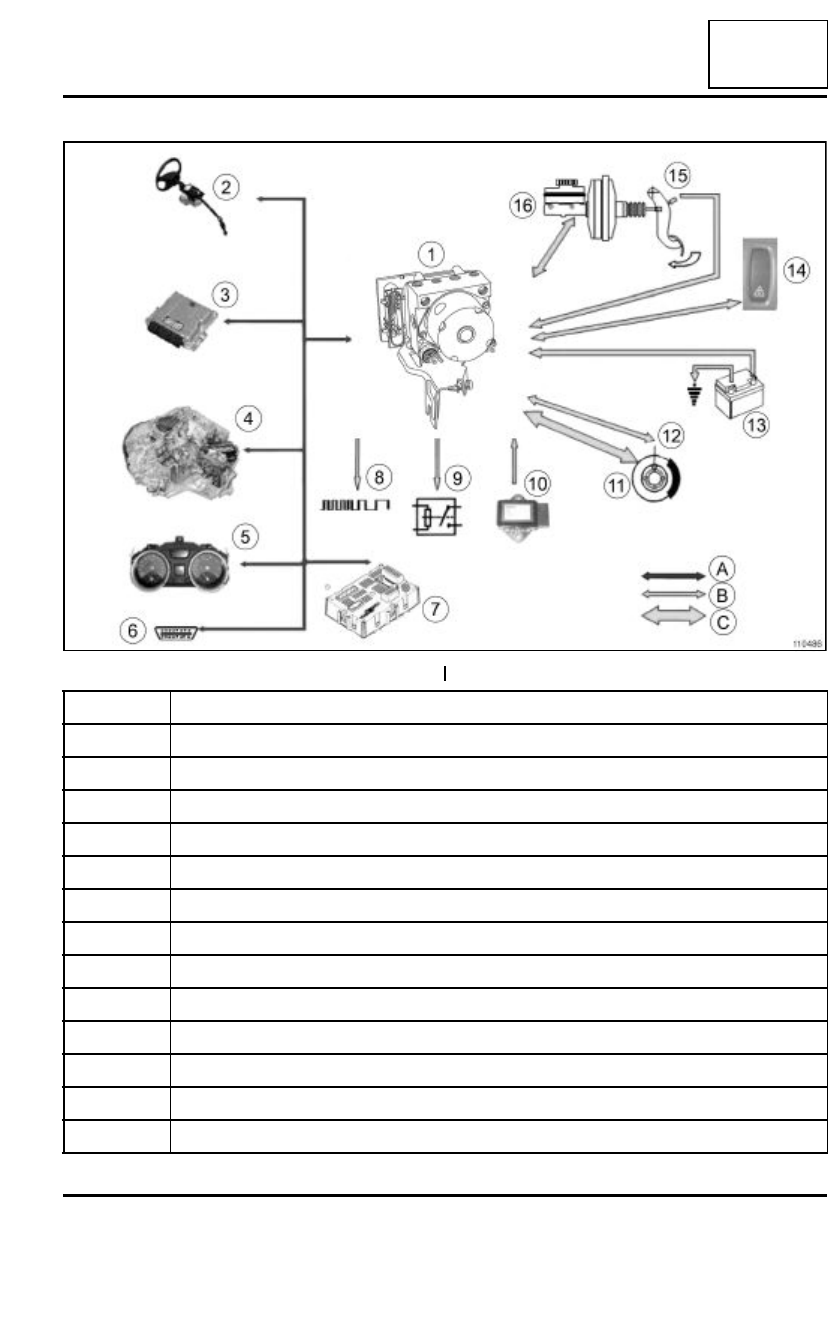

ABS con ESP: Esquema funcional

38C

Grupo hidráulico doce electroválvulas

110486

Número

Designación

(1)

Grupo hidráulico

(2)

Captador de ángulo del volante

(3)

Consignas de par al calculador motor

(4)

Fase de funcionamiento de la CVA (según versión)

(5)

Testigo ESP en el cuadro de instrumentos

(6)

Toma de diagnóstico

(7)

UCH

(8)

Velocidad del vehículo

(9)

Relé de pilotaje de las luces de stop

(10)

Captador de aceleración transversal y velocidad de zigzag

(11)

Disco de freno con rodamiento instrumentado

(12)

Captador de velocidad de la rueda

(13)

Batería
