37A

-

78

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de las velocidades: Extracción - Reposición

DP0

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Poner el selector de velocidad en posición Neutra.

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- el protector bajo el motor.

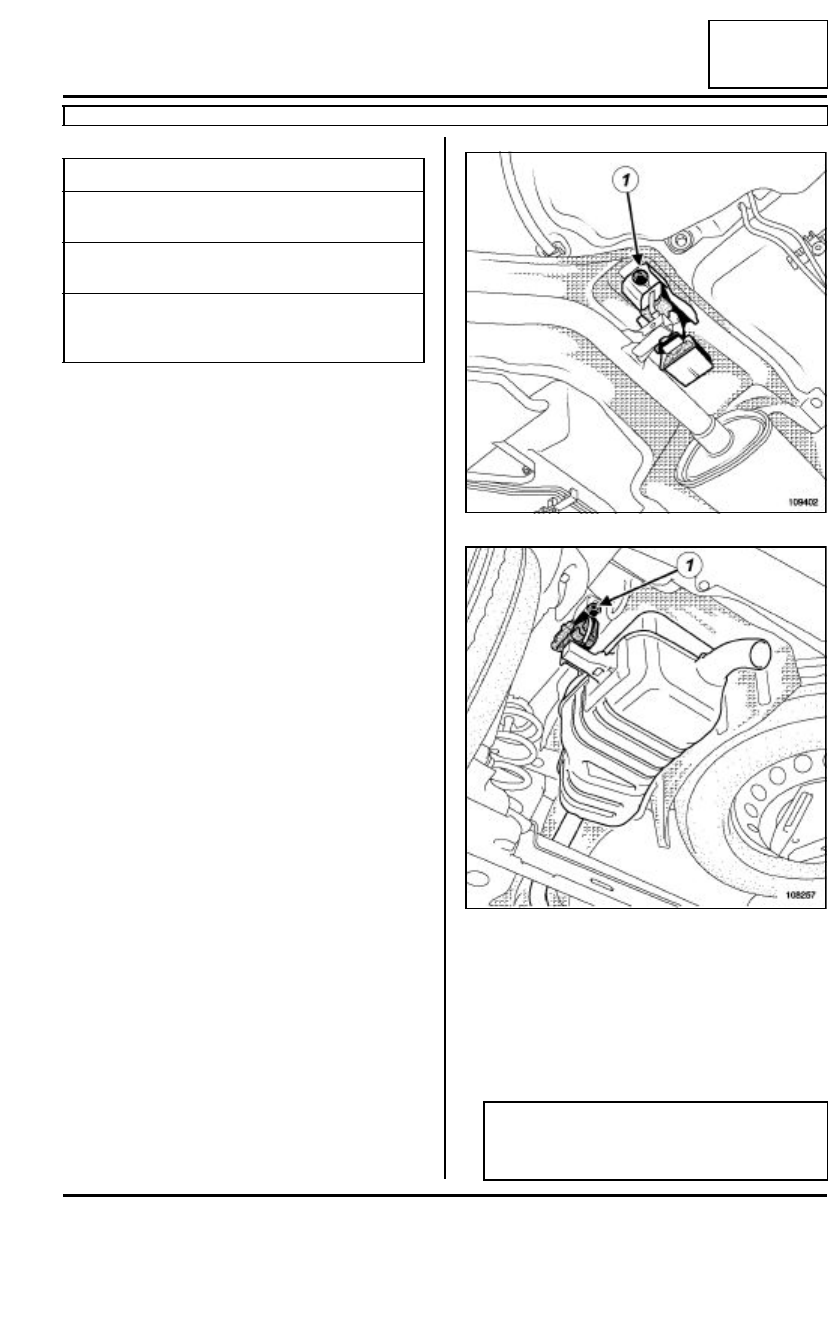

Extraer:

- las fijaciones (1) de los silentblocs de la línea de

escape,

- las fijaciones del colector de escape.

Dejar descansar la línea de escape en el tren trase-
ro.

Pares de apriete

m

tornillos de fijación del
módulo de mando

21 N.m

fijaciones del colector
de escape

25 N.m

fijaciones de los silent-
blocs de la línea de
escape

8 N.m

109402

108257

Nota:

El cableado de la sonda de oxígeno no debe
estar en tensión.

37A

-

79

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de las velocidades: Extracción - Reposición

DP0

37A

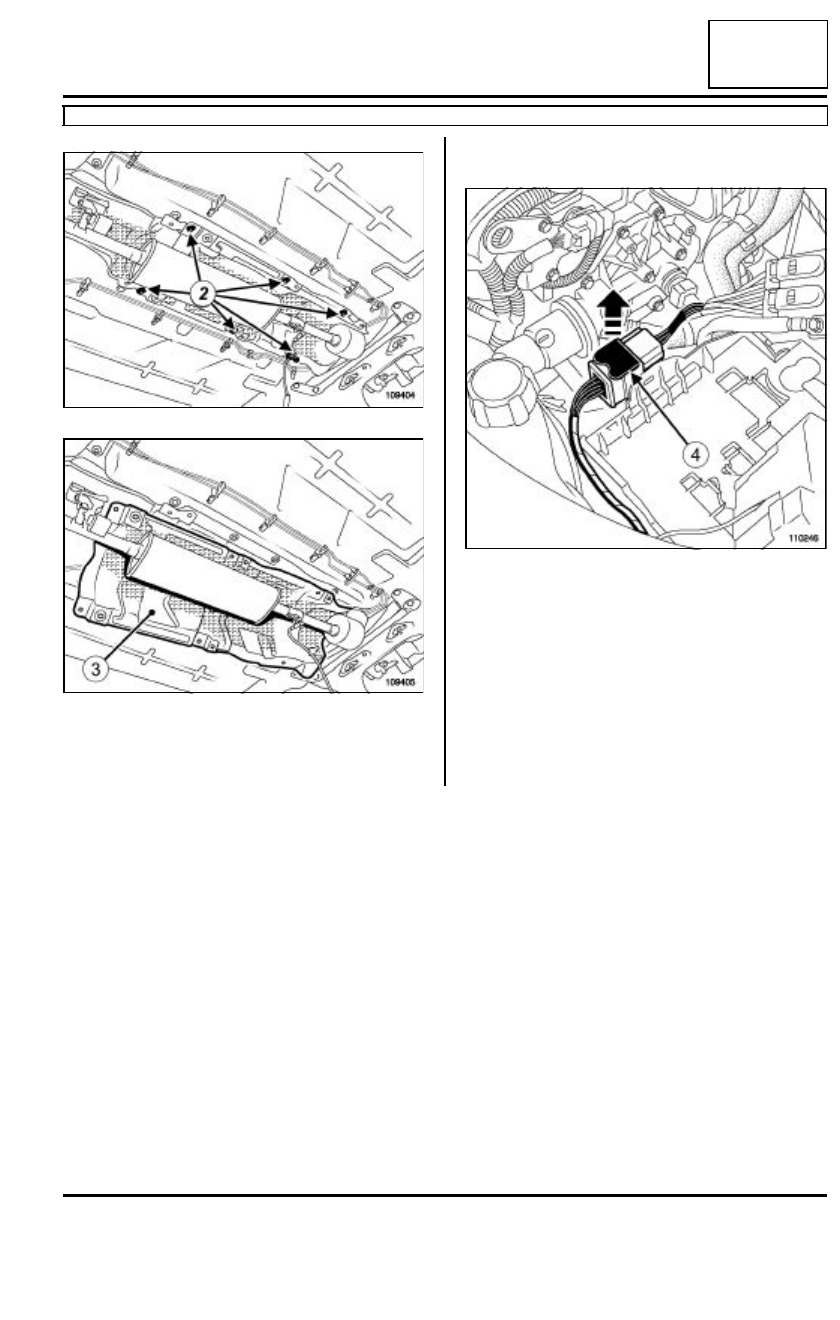

Extraer:

- las fijaciones (2) de la pantalla térmica,

- la pantalla térmica (3).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector del cableado de la caja de
velocidades automática tirando de la corredera (4).

109404

109405

110246

37A

-

80

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de las velocidades: Extracción - Reposición

DP0

37A

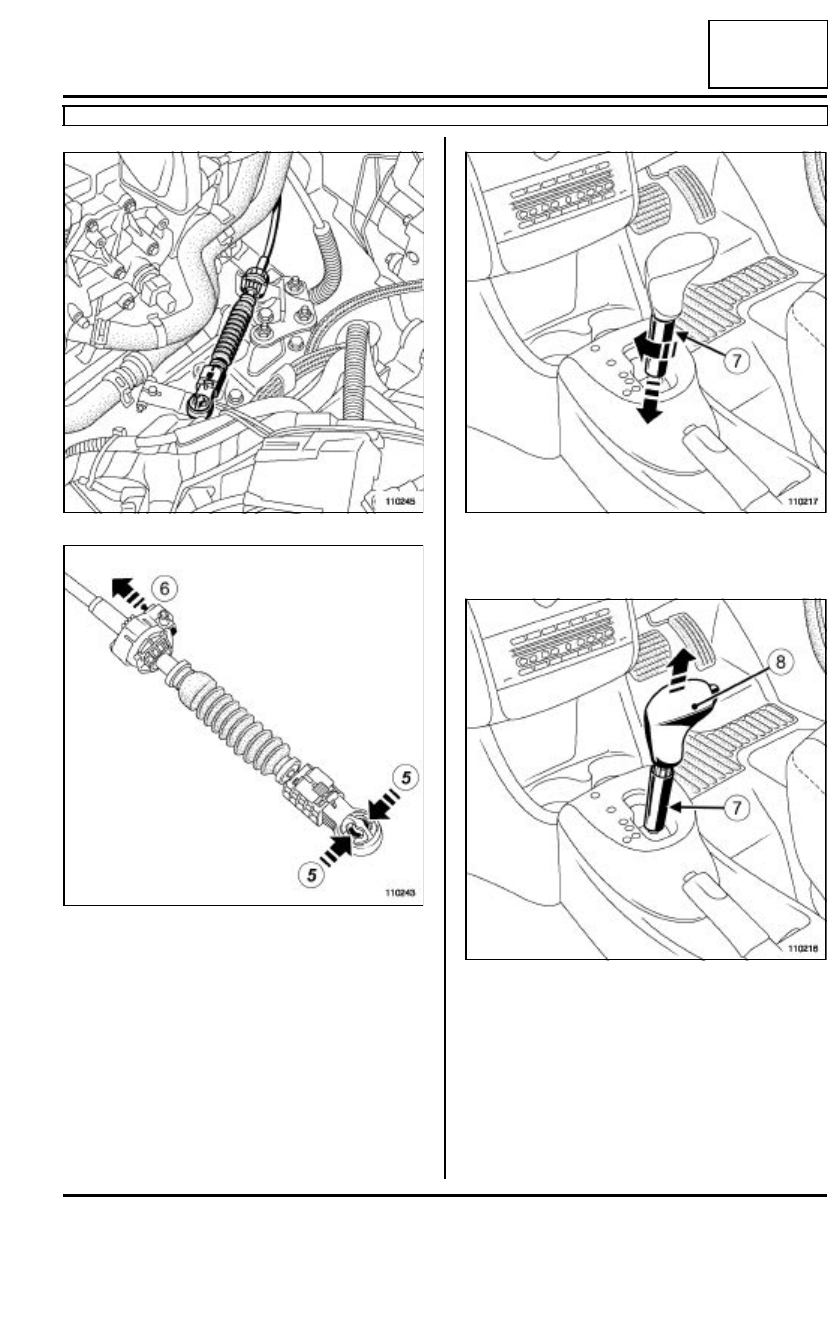

Extraer:

- la rótula del cable de mando del contactor multi-

función presionando en (5),

- el freno de funda del cable de mando del soporte

del conector modular tirando del cerrojo en (6).

Girar la pieza un cuarto de vuelta (7).

Bajar la pieza (7).

Extraer:

- el pomo de la palanca de mando (8) tirando hacia

arriba,

- la pieza (7),

- la consola central (consultar MR 393 Carrocería,

Accesorios interiores inferiores, consola cen-
tral),

- el insonorizante que recubre el módulo de mando

de velocidades.

110245

110243

110217

110216

37A

-

81

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de las velocidades: Extracción - Reposición

DP0

37A

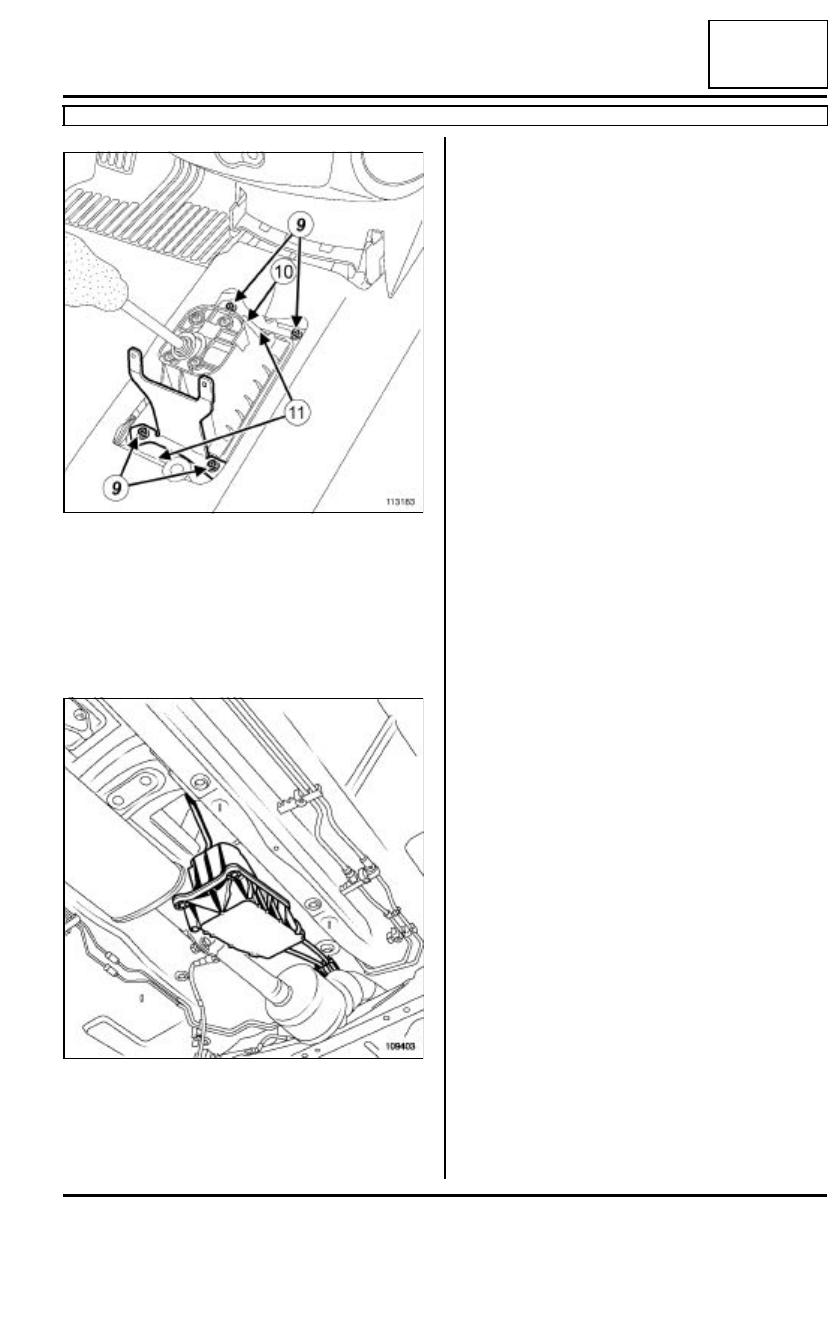

Extraer las fijaciones (9) del módulo de mando de
velocidades.

Desconectar el conector (10) del módulo de mando.

Soltar en (11) el módulo de mando de velocidades
del piso.

Bajar el módulo de mando de velocidades para que
se apoye en el escape.

Extraer el módulo de mando de velocidades pasán-
dolo entre el escape y el túnel.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Al montar los silentblocs de la línea de escape, pro-
curar que éstos estén perfectamente rectilíneos res-
pecto al eje del vehículo.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el módulo de mando de velocidades pasán-
dolo entre el escape y el túnel.

Enganchar el módulo de mando de velocidades del
piso.

Colocar las fijaciones del módulo de mando de velo-
cidades.

Apretar al par los tornillos de fijación del módulo
de mando (21 N.m).

Conectar el conector del módulo de mando.

Colocar:

- el insonorizante que recubre el módulo de mando

de velocidades,

- la consola central (consultar MR 393 Carrocería,

Accesorios interiores inferiores, consola cen-
tral),

- la pieza (7),

- el pomo de la palanca de mando.

Girar la pieza un cuarto de vuelta (7).

113183

109403
