Renault Clio. Manual - parte 240

37A

-

62

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

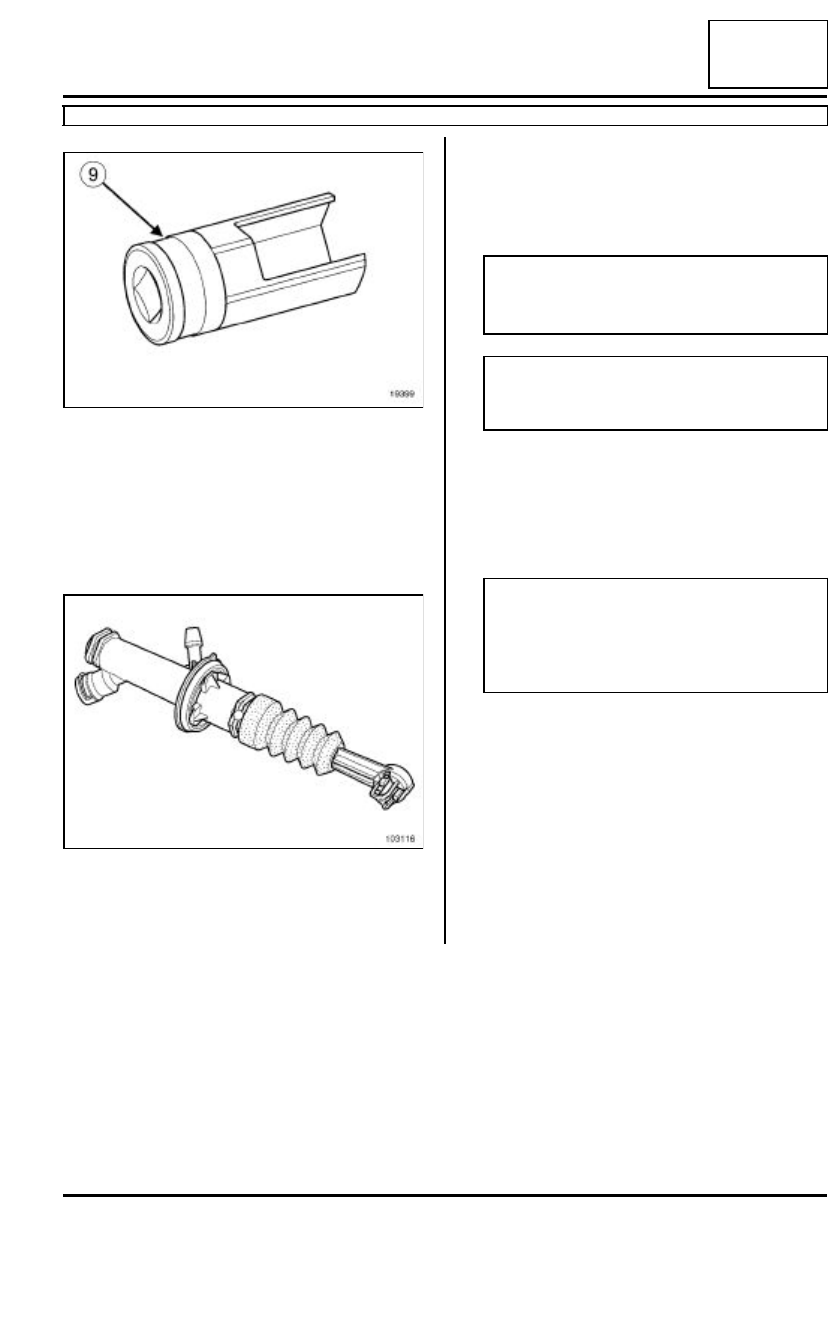

Extraer el emisor girándolo un cuarto de vuelta en el
sentido de las agujas del reloj (fijación de tipo bayo-
neta) mediante el útil (Emb. 1596) (9).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado de las juntas.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el emisor girándolo un cuarto de vuelta en el
sentido contrario a las agujas del reloj (fijación de
tipo bayoneta) mediante el útil (Emb. 1596) (9).

Extraer los tapones de los orificios.

Volver a poner la canalización en el emisor.

Presionar en la grapa del emisor.

Colocar la canalización entre el emisor y el depósito
del líquido de freno.

Volver a poner la rótula del emisor del pedal de em-
brague en el habitáculo.

III - ETAPA FINAL

Efectuar la purga del mando del embrague (consul-
tar  37A,  Mandos de elementos mecánicos, Cir-
cuito del embrague: Purga, página 37A-53).

Colocar el insonorizante.

Colocar los clips del insonorizante.

Verificar el correcto funcionamiento del sistema de
embrague.

19399

103116

Nota:

El emisor posee un posicionador, existe una sola
posición.

ATENCIÓN

No utilizar la toma como apoyo para la coloca-
ción del emisor.

nota:

Lubr ificar con líquido de freno los dos extremos
de la canalización de alimentación para facilitar
el enmangado a la toma del depósito de la
bomba de frenos.

37A

-

63

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

JH3 o JR5

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el resonador.

Extraer el conducto de admisión de aire.

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición).

Quitar la carcasa del filtro de aire (consultar Carca-
sa del filtro de aire: Extracción - Reposición).

Extraer:

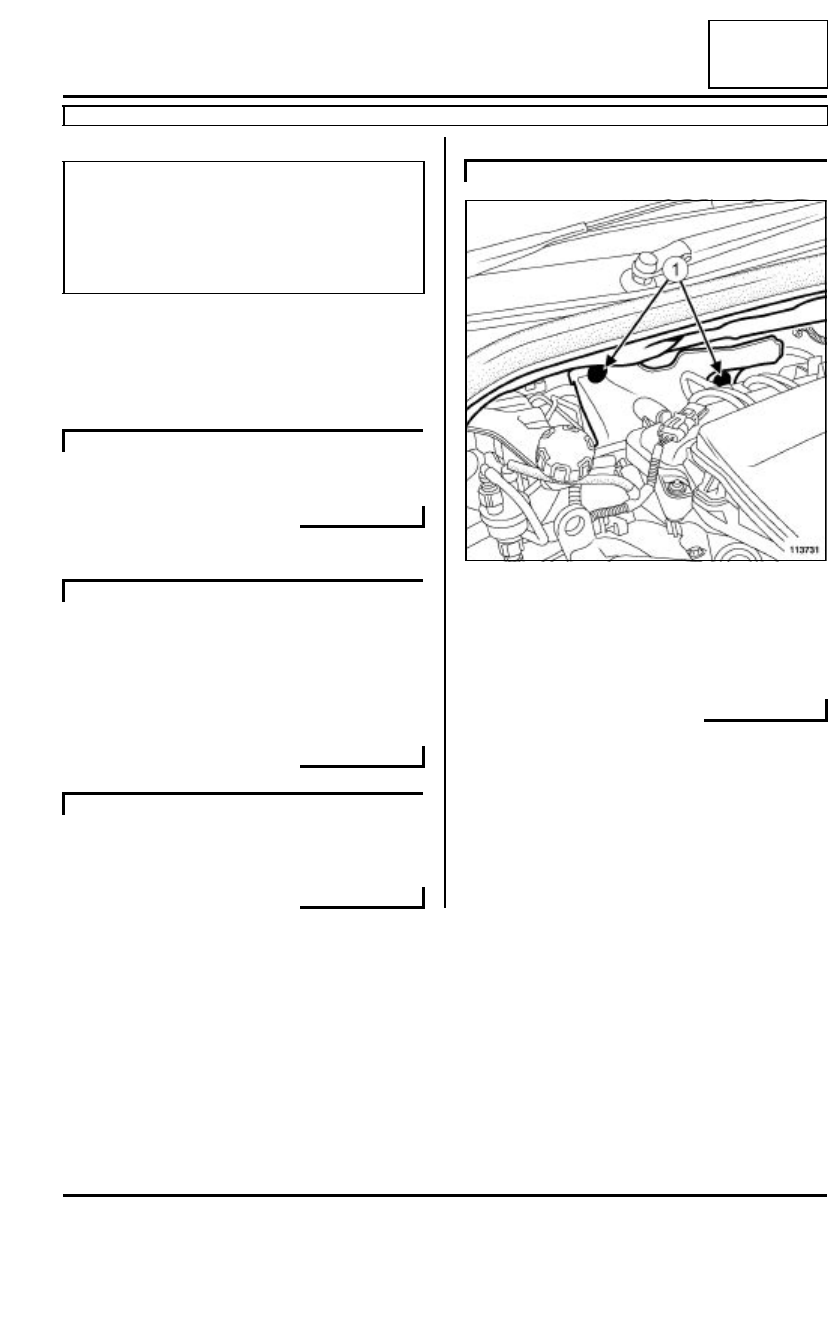

- los clips (1) de fijación del insonorizante,

- parcialmente el insonorizante del tablero en el

compartimiento del motor.

Nota:

En cada intervención en el sistema del embrague
hidráulico, efectuar imperativamente la purga:

- entre el depósito y el orificio de purga,

- entre el orificio de purga y el tope del embrague.

K4J o K4M

K4J o K4M o K9K

D4F

DIRECCIÓN A DERECHA

113731

37A

-

64

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

JH3 o JR5

37A

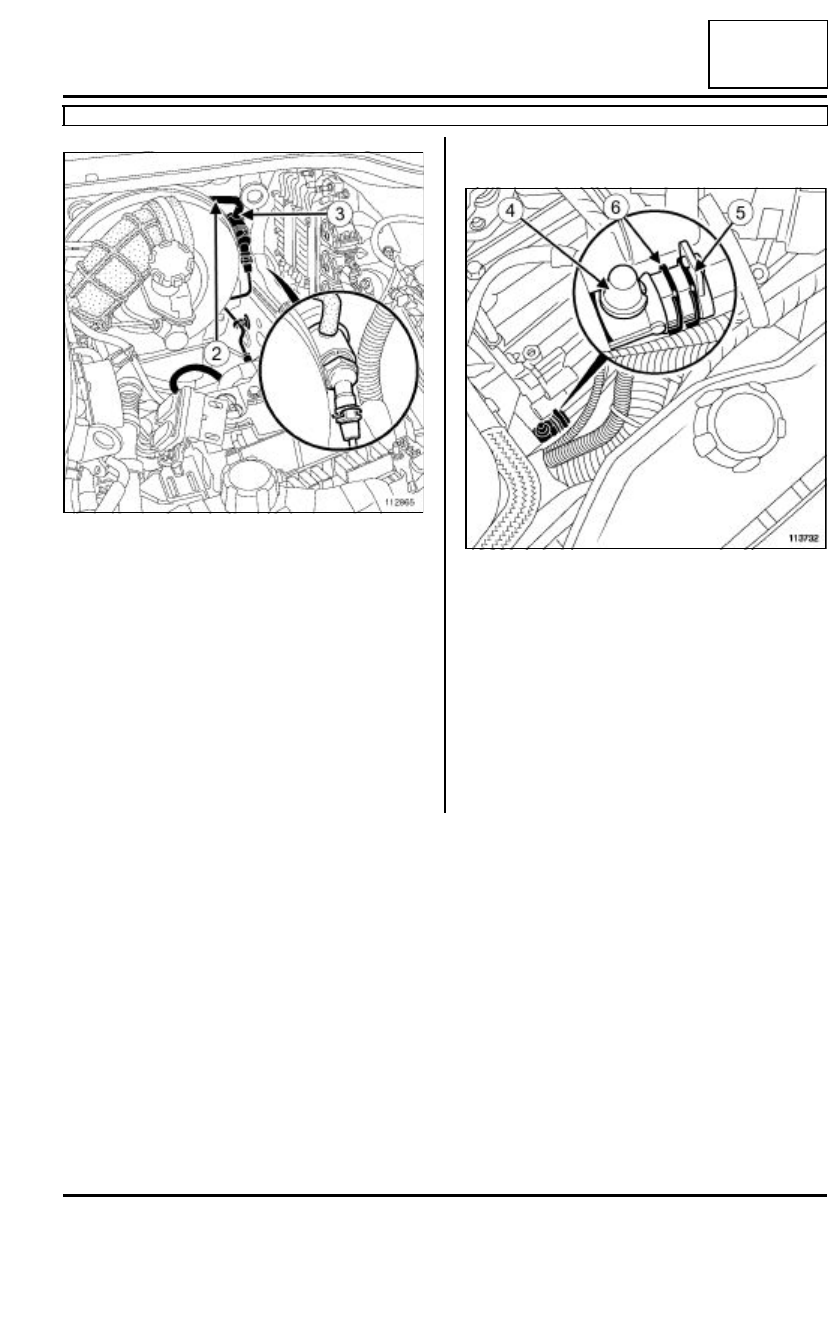

Colocar una pinza de manguitos en la unión (2) en-
tre el depósito del líquido de freno y el emisor.

Desconectar el manguito (3) en el emisor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el tapón de purga (4).

Empalmar un tubo transparente con el orificio de
purga unido a un bocal vacío colocado por debajo
del orificio de purga.

Encajar la grapa (5) para bloquear la canalización
de mando del embrague.

Levantar la grapa (6).

Sacar un tramo de la canalización del mando del
embrague para liberar el orificio de purga.

Accionar el pedal con la mano (para vaciar el emisor
y la canalización del embrague).

112865

113732

37A

-

65

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

JH3 o JR5

37A

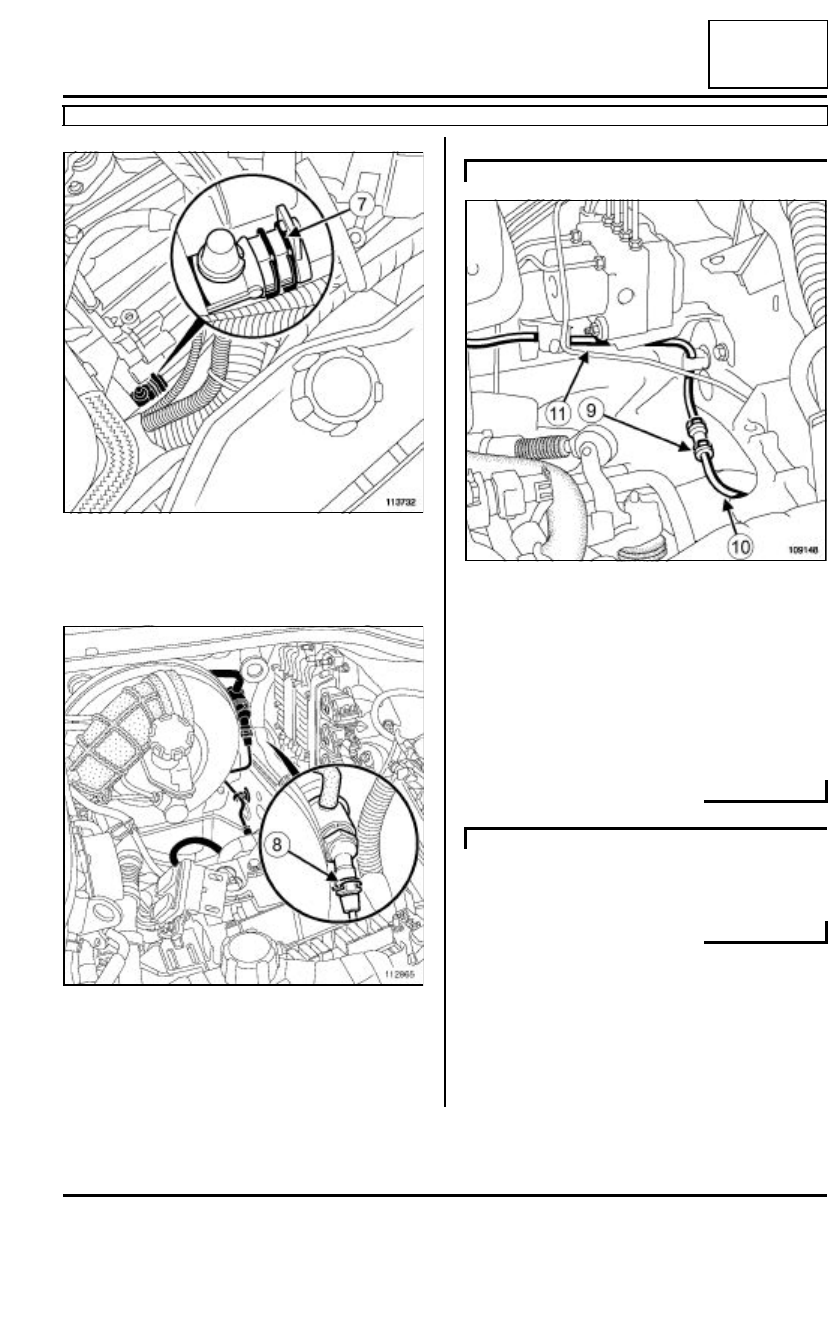

Levantar la grapa (7).

Desacoplar la canalización del receptor.

Poner unos tapones en los orificios.

Colocar un paño debajo del emisor.

Levantar la grapa (8) del emisor.

Desacoplar la canalización del emisor.

Poner unos tapones en los orificios.

Levantar la grapa (9) del casquillo lado caja de velo-
cidades.

Desacoplar la canalización del casquillo.

Poner unos tapones en los orificios.

Extraer:

- la canalización (10) entre el receptor y el casquillo,

- la canalización (11) entre el emisor y el casquillo.

Extraer la canalización de mando del embrague en-
tre el emisor y el receptor de embrague.

113732

112865
