37A

-

66

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

JH3 o JR5

37A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la canalización entre el receptor y el casquillo,

- la canalización entre el emisor y el casquillo.

Extraer los tapones de los orificios del casquillo.

Acoplar la canalización en el casquillo.

Encajar la grapa del casquillo en el lado caja de ve-
locidades.

Colocar la canalización de mando del embrague en-
tre el emisor y el receptor de embrague.

Extraer los tapones de los orificios del emisor.

Acoplar la canalización en el emisor.

Encajar la grapa en el emisor.

Retirar el paño bajo el emisor.

Extraer los tapones de los orificios del receptor.

Acoplar la canalización del receptor.

Encajar la grapa del lado canalización.

Conectar el manguito en el emisor.

II - ETAPA FINAL

Extraer la pinza manguito en la unión entre el depó-
sito del líquido de freno y el emisor.

Efectuar la purga del mando del embrague (consul-
tar  37A, Mandos de elementos mecánicos,  Cir-
cuito del embrague: Purga, página 37A-53).

Verificar el correcto funcionamiento del sistema de
embrague.

Colocar el tapón de purga.

Colocar:

- el insonorizante del tablero en el compartimiento

del motor,

- los clips de fijación del insonorizante.

Colocar la carcasa del filtro de aire (consultar Car-
casa del filtro de aire: Extracción - Reposición).

Colocar:

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

-  la batería (consultar Batería: Extracción - Repo-

sición).

Colocar el conducto de admisión de aire.

Colocar el resonador.

DIRECCIÓN A DERECHA

DIRECCIÓN A IZQUIERDA

DIRECCIÓN A DERECHA

D4F

K4J o K4M o K9K

K4J o K4M o K9K

K4J o K4M

37A

-

67

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

TL4

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el conducto de admisión de aire.

Extraer:

-  la batería (consultar Batería: Extracción - Repo-

sición),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición).

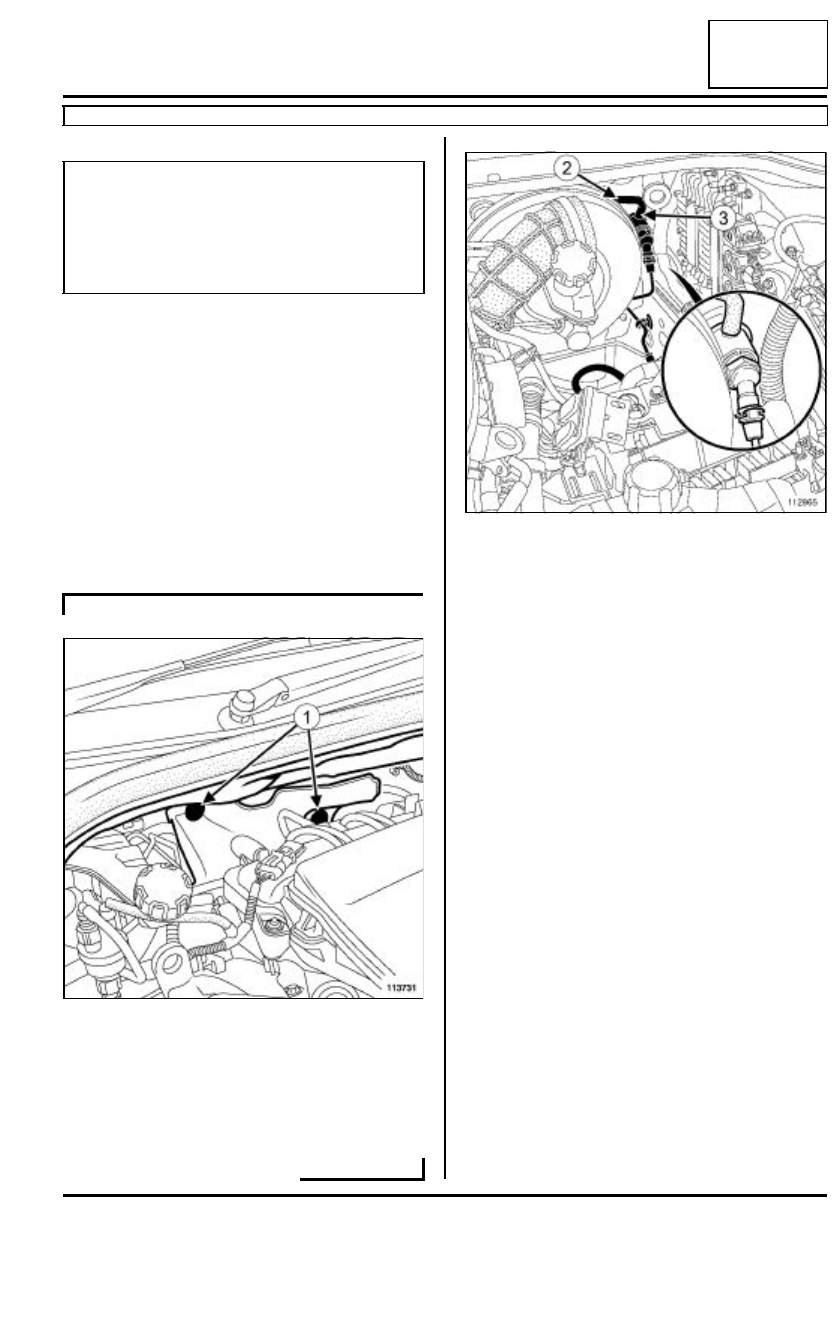

Extraer:

- los clips (1) de fijación del insonorizante,

- parcialmente el insonorizante del tablero en el

compartimiento del motor.

Colocar una pinza de manguitos en la unión (2) en-
tre el depósito de líquido de freno y el emisor.

Desconectar el manguito (3) en el emisor.

Nota:

En cada intervención en el sistema del embrague
hidráulico, efectuar imperativamente la purga:

- entre el depósito y el orificio de purga,

- entre el orificio de purga y el tope del embrague.

DIRECCIÓN A DERECHA

113731

112865

37A

-

68

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

TL4

37A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

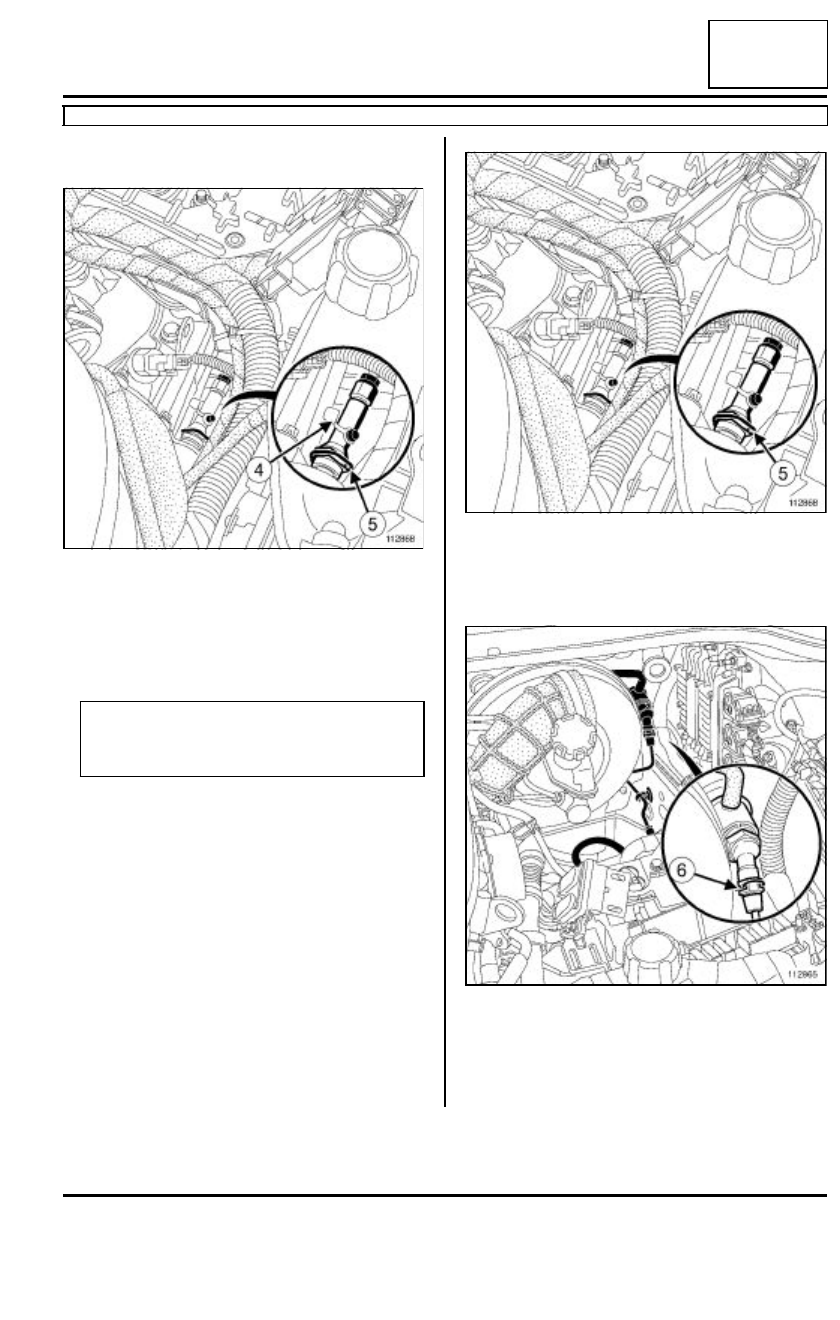

Extraer el tapón de purga (4).

Empalmar un tubo transparente al orificio de purga
unido a un bocal vacío colocado por debajo del orifi-
cio de purga.

Presionar en la grapa (5).

Sacar un tramo de la canalización del mando del
embrague.

Accionar el pedal del embrague con la mano (para
vaciar el emisor y la canalización del embrague).

Presionar en la grapa (5).

Desacoplar la canalización del receptor.

Poner unos tapones en los orificios.

Colocar un paño debajo del emisor.

Levantar la grapa (6) del emisor.

Desacoplar la canalización del emisor.

Poner unos tapones en los orificios.

112868

ATENCIÓN

No tirar de la grapa. Cualquier error de manipula-
ción provoca la sustitución del tubo.

112868

112865

37A

-

69

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

TL4

37A

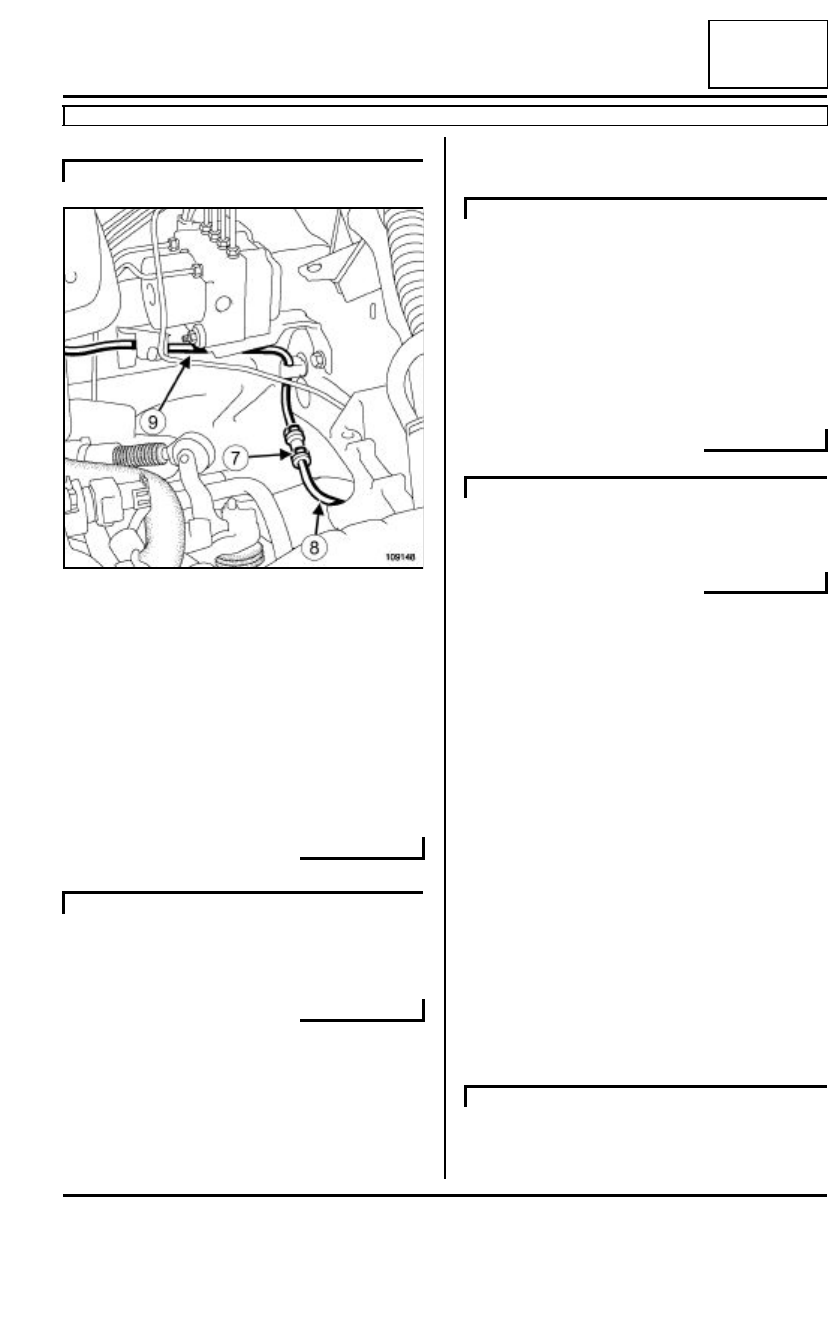

Levantar la grapa (7) del casquillo lado caja de velo-
cidades.

Desacoplar la canalización del casquillo.

Poner unos tapones en los orificios.

Extraer:

- la canalización (8) entre el receptor y el casquillo,

- la canalización (9) entre el emisor y el casquillo.

Extraer la canalización de mando del embrague en-
tre el emisor y el receptor de embrague.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado de las juntas de las canalizacio-
nes, sustituirlos si es necesario.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la canalización entre el receptor y el casquillo,

- la canalización entre el emisor y el casquillo.

Extraer los tapones de los orificios del casquillo.

Acoplar la canalización en el casquillo.

Encajar la grapa del casquillo lado caja de velocida-
des.

Colocar la canalización de mando del embrague en-
tre el emisor y el receptor de embrague.

Extraer los tapones de los orificios del emisor.

Acoplar la canalización en el emisor.

Encajar la grapa en el emisor.

Retirar el paño bajo el emisor.

Extraer los tapones de los orificios del receptor.

Acoplar la canalización del receptor en el primer
diente.

Encajar la grapa lado canalización.

Conectar el manguito en el emisor.

III - ETAPA FINAL

Extraer la pinza manguito en la unión entre el depó-
sito del líquido de freno y el emisor.

Efectuar la purga del mando del embrague (consul-
tar  37A,  Mandos de elementos mecánicos, Cir-
cuito del embrague: Purga, página 37A-53).

Verificar el correcto funcionamiento del sistema de
embrague.

Colocar el tapón de purga.

Colocar:

- el insonorizante del tablero en el compartimiento

del motor,

DIRECCIÓN A DERECHA

109148

DIRECCIÓN A IZQUIERDA

DIRECCIÓN A DERECHA

DIRECCIÓN A IZQUIERDA

DIRECCIÓN A DERECHA
